前言

UE4 预烘焙的光照信息存储在离线构建的贴图“簇”中，包含存储颜色信息的 LightMap 贴图和存储静态阴影信息的 ShadowMap 贴图。

LightMap 贴图分为 PC/主机平台使用的高质量(HQ)和移动平台使用的低质量(LQ)两种类型。从贴图格式上来说，高质量 LightMap 贴图格式为 RGBA32 ，保留了 Alpha 通道用于存储亮度信息，而低质量 LightMap 贴图格式为 RGB24，颜色通道预乘了亮度信息[1]。

ShadowMap 贴图存储了场景静态的阴影遮挡关系，与实时 Cascade Shadow Mapping 结合计算阴影：CSM 范围内的阴影通过实时计算得到，范围外的阴影从预烘焙的静态贴图中获取。ShadowMap 贴图的 RGBA 通道可保存最多 4 个方向光的静态阴影。

UE4 的实时阴影也叫 ShadowMap，本文的 ShadowMap 都是指的静态ShadowMap，个人感觉 Unity 的 ShadowMask 叫法更合适。

在 UE4 的移动端灯光方案中，ShadowMap 贴图只有 1 个通道的静态阴影生效，对应的贴图格式为 G8，低质量 LightMap 贴图格式为 RGB24，在默认的 ASTC6x6 压缩格式下，同尺寸不带 Alpha 通道和带 Alpha 通道的贴图内存占用是一样的（效果会有差异）[2] ， 能不能利用一下低质量 LightMap 贴图“浪费”的 Alpha 通道？把只有 1 个通道生效 ShadowMap 贴图合并进 LightMap 贴图 Alpha 通道，这样的话，移动端静态 Mesh 的烘焙光照渲染管线可以少一张 ShadowMap 贴图的内存占用和采样，提升渲染效率。

本文将介绍 ShadowMap 贴图合并进 LightMap 贴图 Alpha 通道的主要实现过程。

实现过程

参与烘焙的静态 Mesh 顶点的 UV1 保存 LightMapUV，结合坐标 CoordinateScale 和 CoordinateBias，“标识” Mesh 在贴图中的采样区域。静态烘焙 Mesh 保存两套坐标 CoordinateScale 和 CoordinateBias，分别用于 LightMap 和 ShadowMap 贴图的采样。

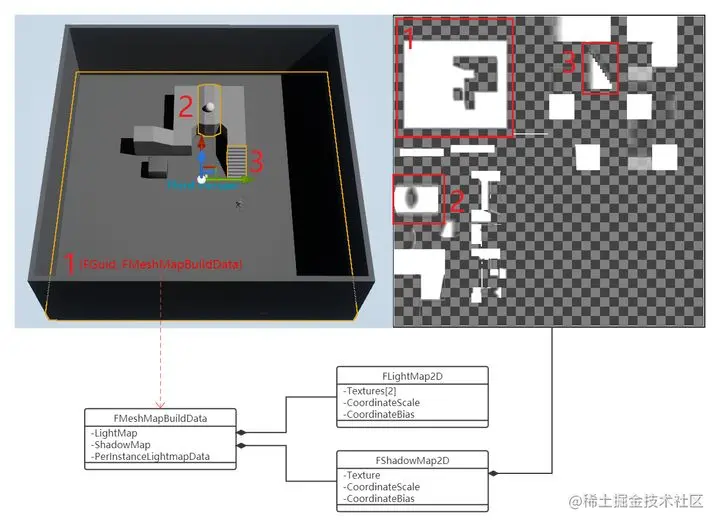

• 静态烘焙 Mesh 的 ShadowMap 贴图采样区域示意图

贴图合并

场景 umap 文件同级目录的 BuiltData.uasset 包含场景烘焙生成的数据。通过 GWorld 可以拿到运行时的烘焙数据，遍历所有静态烘焙 Mesh 的 FMeshMapBuildData 可以收集到所有关联的 LightMapTexture 和 ShadowMapTexture。

贴图合并的基本操作是 Texel-By-Texel 的拷贝——遍历 LightMapTexture 的所有 Mipmaps，把对应 Mip 级别的 ShadowMapTexture 的 Texel 值依次按坐标赋给 LightMapTexture 对应 Texel 的 A 值：

const int32 TextureSizeX_LightMap = LightMapTexture->GetSizeX();
const int32 TextureSizeY_LightMap = LightMapTexture->GetSizeY();
const int32 TextureSizeX_ShadowMap = ShadowMapTexture->GetSizeX();
const int32 TextureSizeY_ShadowMap = ShadowMapTexture->GetSizeY();

int32 MipBias_ShadowMap = 0;
{
	int32 MipSizeX_ShadowMap = TextureSizeX_ShadowMap;
	while (MipSizeX_ShadowMap > TextureSizeX_LightMap * (1 - LightMapTextureUVBias.X))
	{
		MipBias_ShadowMap++;
		MipSizeX_ShadowMap = FMath::Max(1, TextureSizeX_ShadowMap >> MipBias_ShadowMap);
	}
}

const int32 NumMips = LightMapTexture->Source.GetNumMips();
check(NumMips > 0);

for (int32 MipIndex = 0; MipIndex < NumMips; ++MipIndex)
{
	FColor* MipData_LightMap = (FColor*)LightMapTexture->Source.LockMip(0, 0, MipIndex);

	TArray64<uint8> MipData_ShadowMap;
	bool bHasMipData_ShadowMap = ShadowMapTexture->Source.GetMipData(MipData_ShadowMap, MipIndex + MipBias_ShadowMap);
	if (!bHasMipData_ShadowMap)
	{
		continue;
	}

	const int32 MipSizeX_LightMap = FMath::Max(1, TextureSizeX_LightMap >> MipIndex);
	const int32 MipSizeY_LightMap = FMath::Max(1, TextureSizeY_LightMap >> MipIndex);
	const int32 MipSizeX_ShadowMap = FMath::Max(1, TextureSizeX_ShadowMap >> (MipIndex + MipBias_ShadowMap));
	const int32 MipSizeY_ShadowMap = FMath::Max(1, TextureSizeY_ShadowMap >> (MipIndex + MipBias_ShadowMap));

	for (int32 SrcY = 0; SrcY < MipSizeY_ShadowMap; SrcY++)
	{
		for (int32 SrcX = 0; SrcX < MipSizeX_ShadowMap; SrcX++)
		{
			int32 DstX = SrcX + LightMapTextureUVBias.X * MipSizeX_LightMap;
			int32 DstY = SrcY + LightMapTextureUVBias.Y * MipSizeY_LightMap;

			FColor& DstColor = MipData_LightMap[DstY * MipSizeX_LightMap + DstX];
			DstColor.A = MipData_ShadowMap[SrcY * MipSizeX_ShadowMap + SrcX];
		}
	}

	// Unlock all mip levels.
	for (int32 MipIndex = 0; MipIndex < NumMips; ++MipIndex)
	{
		LightMapTexture->Source.UnlockMip(0, 0, MipIndex);
	}
}

需要 注意 的是：

1. 静态烘焙 Mesh 关联的 LightMapTexture 和 ShadowMapTexture 的尺寸不一定相同，合并的时候以 LightMapTexture 的尺寸为上限。如果 ShadowMapTexture 尺寸小，那么是对 LightMapTexture 的 Alpha 通道的部分区域赋值；如果 ShadowMapTexture 尺寸更大，则偏移其 Mip 直到 LightMapTexture 能够放下。

缩小 ShadowMapTexture 的尺寸会有阴影精度损失，但实际碰到 ShadowMapTexture 尺寸比 LightMapTexture 大的情况并不多，比如模型接受了一个大阴影，但 LightMap 分辨率又给的很低。

2. 分布在同一张 LightMapTexture 的所有静态烘焙 Mesh，并不一定分布在同一张 ShadowMapTexture 上，所以 LightMapTexture 和 ShadowMapTexture 并不是一一对应的关系，合并的时候把关联了同一张 LightMapTexture 的静态烘焙 Mesh 的所有 ShadowMapTexture 依次合进 LightMapTexture 的 Alpha 通道，直到 LightMapTexture 占满。

这种合并策略充分利用了实际大部分情况下，ShadowMapTexture 尺寸比 LightMapTexture 小，且 LightMapTexture 跟 ShadowMapTexture 是一对多的特点。

3. 贴图合并后需要重新计算静态烘焙 Mesh 用于 ShadowMapTexture 采样的坐标缩放和偏移。因为原坐标缩放偏移是对单张的 ShadowMapTexture 采样用的，合并后 ShadowMapTexture 变成了 LightMapTexture 的一部分，缩放偏移发生了改变（同尺寸合并，缩放偏移不变）。

原 ShadowMap 采样坐标公式为：

贴图合并后的 ShadowMap 采样坐标公式为：

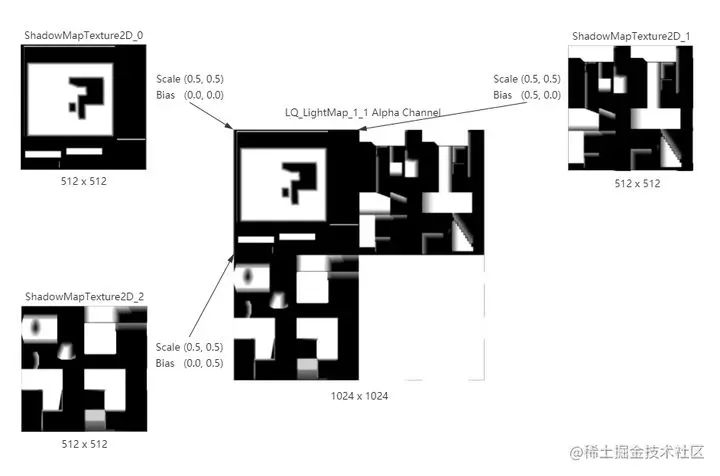

• LightMapTexture 对应多个 ShadowMapTexture 合并示意图

FShadowMap2D 修改

1. FShadowMap2D 增加一套合并相关的坐标 Scale 和 Bias ：

/** Whether the shadow-map is stored in the alpha channel of the low-quality light-map. */
bool bUseLQLightMapAlphaChannel;

/** The scale which is applied to the shadow-map coordinates, only available when bUseLQLightMapAlphaChannel is true. */
FVector2D UseLQLightMapAlphaChannel_UVScale;

/** The bias which is applied to the shadow-map coordinates, only available when bUseLQLightMapAlphaChannel is true. */
FVector2D UseLQLightMapAlphaChannel_UVBias;

2. FShadowMap2D 的 GetInteraction 接口修改为平台相关：

FShadowMapInteraction FShadowMap2D::GetInteraction(ERHIFeatureLevel::Type InFeatureLevel) const
{
	if (Texture)
	{
		bool bHighQuality = AllowHighQualityLightmaps(InFeatureLevel);
		if (!bHighQuality && bUseLQLightMapAlphaChannel)
		{
			return FShadowMapInteraction::Texture(Texture, CoordinateScale * UseLQLightMapAlphaChannel_UVScale, CoordinateBias * UseLQLightMapAlphaChannel_UVScale + UseLQLightMapAlphaChannel_UVBias, bChannelValid, InvUniformPenumbraSize, true);
		}

		return FShadowMapInteraction::Texture(Texture, CoordinateScale, CoordinateBias, bChannelValid, InvUniformPenumbraSize);
	}
	return FShadowMapInteraction::None();
}

上述代码中的 GetInteraction 接口运行时判断在移动端低质量贴图模式且 bUseLQLightMapAlphaChannel 为 true 的情况下，ShadowMapTexture 的采样坐标需要套用贴图合并的坐标 Scale 和 Bias，CoordinateScale 和 CoordinateBias 传递的值见前面的 ShadowMap 采样坐标公式推导。

新增加一套贴图合并相关的坐标 Scale 和 Bias，在运行时重新计算采样坐标，而不是直接在贴图合并的时候改掉原 CoordinateScale 和 CoordinateBias，是因为原坐标偏移缩放是 PC 和移动端通用的，直接改掉会使得非 ES3.1 模式下 ShadowMap 显示错误。

3. FShadowMap2D 烘焙数据系列化修改：

void FShadowMap2D::Serialize(FArchive& Ar)
{
	FShadowMap::Serialize(Ar);

	if (Ar.IsCooking())
	{
		...

		else if (Ar.CookingTarget()->PlatformName().Contains("Android") && bUseLQLightMapAlphaChannel)
		{
			Ar << GEngine->DefaultTexture;
		}
		else
		{
			Ar << Texture;
		}
	}
	else
	{
		Ar << Texture;
	}

        ...

	if (Ar.UE4Ver() >= VER_UE4_STATIC_SHADOWMAP_USELQLIGHTMAPALPHACHANNEL)
	{
		Ar << bUseLQLightMapAlphaChannel << UseLQLightMapAlphaChannel_UVScale << UseLQLightMapAlphaChannel_UVBias;
	}
}

FShadowMap2D 关联的 ShadowMapTexture 合并进 LightMapTexture 之后，原 ShadowMapTexture 不再序列化到烘焙数据。其中，代码用 GEngine 的 DefaultTexture 做占位用，防止其他代码的空指针异常。

引擎自带的 DefaultTexture 尺寸很小，且 UE4 相同贴图只会序列化一份，所以不会有额外内存开销。

管线修改

1. 增加新的烘焙光照渲染策略类型以支持贴图合并模式：

LMP_MOBILE_DISTANCE_FIELD_SHADOWS_AND_LQ_LIGHTMAP,
LMP_MOBILE_DISTANCE_FIELD_SHADOWS_AND_LQ_LIGHTMAP_ALPHACHANNEL,

2. 烘焙光照渲染策略修改：

template< bool UseLQLightMapAlphaChannel >
class TMobileDistanceFieldShadowsAndLQLightMapPolicy : public TDistanceFieldShadowsAndLightMapPolicy<LQ_LIGHTMAP>
{
	typedef TDistanceFieldShadowsAndLightMapPolicy<LQ_LIGHTMAP>	Super;
public:

        ...

	static void ModifyCompilationEnvironment(const FMaterialShaderPermutationParameters& Parameters, FShaderCompilerEnvironment& OutEnvironment)
	{
		Super::ModifyCompilationEnvironment(Parameters, OutEnvironment);
		FMobileDirectionalLightCSMPolicy::ModifyCompilationEnvironment(Parameters, OutEnvironment);

		OutEnvironment.SetDefine(TEXT("USE_LQ_LIGHTMAP_ALPHACHANNEL"), UseLQLightMapAlphaChannel);
	}

        ...

};

引擎原有的 FMobileDistanceFieldShadowsAndLQLightMapPolicy 修改为模板类，根据类型参数 UseLQLightMapAlphaChannel 值来定义用于 Shader 的 USE_LQ_LIGHTMAP_ALPHACHANNEL 变体。

Shader 修改

如果定义了 USE_LQ_LIGHTMAP_ALPHACHANNEL ，则从 LightMapTexture 的 Alpha 通道获取 Shadow 值：

// Fetch the distance field data
#if USE_LQ_LIGHTMAP_ALPHACHANNEL
	half DistanceField = Texture2DSample(LightmapResourceCluster.LightMapTexture, LightmapResourceCluster.LightMapSampler, ShadowMapCoordinate).a;
#else
	half DistanceField = Texture2DSample(LightmapResourceCluster.StaticShadowTexture, LightmapResourceCluster.StaticShadowTextureSampler, ShadowMapCoordinate).r;
#endif

结果

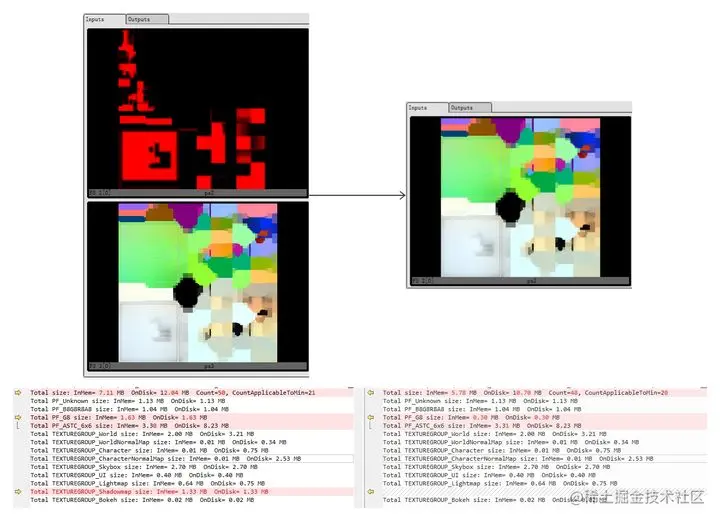

上图为真机上 ThirdPerson 测试场景的 RenderDoc 截图和 memreport -full 的内存对比截图，可以看出贴图合并后静态烘焙 Mesh 的烘焙光照渲染管线可以少了 ShadowMapTexture 采样，内存方面也没有了 ShadowMap 的内存占用。

PS：合并贴图优化在实际项目测试下来，每个场景烘焙贴图数据大概能省 20% 左右，包体大小能降一些，内存方面考虑到贴图内存占用基本上是 double（加上显存），这个优化方案还是值得做的，当然前提是烘焙效果上能够接受ShadowMapTexture从 G8 无压缩到 ASTC6x6 的精度损失，Enjoy~~~
