Binder通信机制初探Binder是什么？Binder应用层分析，多进程优势，Binder与传统IPC机制的对比，系统

Binder 机制

Binder是什么
- 概述：
  - Android中的血管，Android中四大组件与AMS进行通信时，需要借助Binder
- 属于IPC机制一种：任何类继承自Binder之后就拥有IPC能力
  - Client与Server两端通信
- 从驱动角度：Binder是一个虚拟物理设备驱动
  - Binder没有对应的实际物理设备(例如网卡，显卡)
  - android底层是Linux，一切皆文件
- 从应用层角度：Binder是一个发起通信的Java类
  - 在使用的时候，一般是写一个AIDL，此时在build目录下会生成一个接口文件(用于客户端与服务端通信，相当于一个接口协议)
Binder应用层分析：
- 整体来说，分为客户端与服务端
  - 两端的自动生成的文件中的类结构的三个东西是一样的

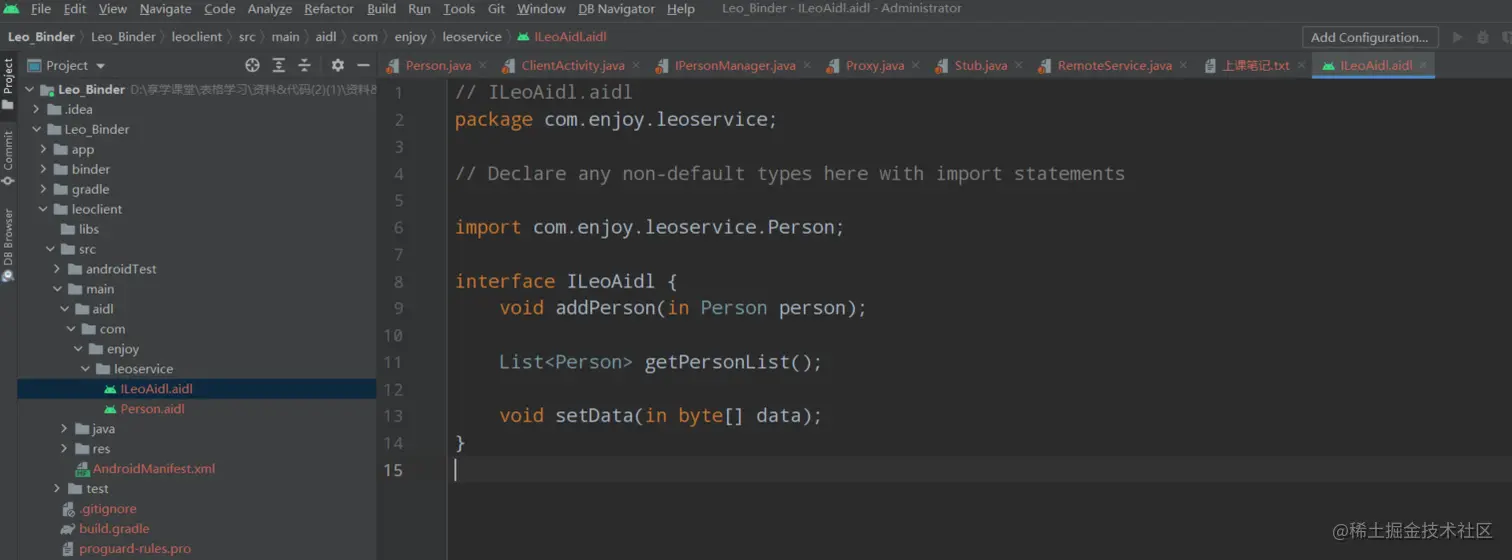

- 首先写一个AIDL接口
- 系统在Build目录下会使用AIDL工具生产一个同名接口文件，作为IPC协议
  - 生成同名文件结构
    - Default：默认实现
    - Stub：抽象类
      - 继承自Binder，从而拥有IPC能力
      - 开放给另一端进行完善，实现IPC通信
    - Proxy
    - 自定义的接口方法

多进程的使用及其优势

为什么需要多进程：
- 概述：成熟的应用一般是多进程
  - 虚拟机分配给各个进程的运行内存有限制，LMK优先回收对系统资源占用较多的进程
- 突破进程内存限制
  - 因为单个进程的内存是有限，一个进程可以看成是一个盒子
  - 盒子大小由手机厂商决定的，例如 384MB
    - 查看命令：
      1. adb shell
      2. getprop dalvik.vm.heapsize
- 功能稳定性：独立的通信进程保持长连接的稳定性
  - 比如推送功能一般开一个进程处理
- 规避系统内存泄漏：单独的WebView进程阻隔其内存泄漏
  - WebView在正常使用的时候会导致内存泄漏
    - 内存泄漏的原因：
      - WebView 销毁的时候，其 destroy 和 onDetachedFromWindowInternal 方法最后会调用到 AwContents 中对应的方法，低版本的内存泄漏就发生在这里。
      - AwComponentCallbacks 类的实现，发现它是 AwContents 中的一个非静态内部类，因此它会持有外部 AwContents 实例的引用，而 AwContents 持有 WebView 的 Context 上下文，对于 xml 中的 WebView 布局而言，这个上下文就是其所在的 Activity，因此如果在 Activity 生命周期结束后没有调用 unregisterComponentCallbacks 方法解注册的话，便可能会发生内存泄漏
    - 解决手段：
      - 在 Activity.onDestroy 的时候将 WebView 从 View 树中移除，然后再调用 WebView.destroy 方法：
      - 一般单独开一个进程，用完就杀掉这个进程
- 隔离风险：对于不稳定的功能放入独立的进程，避免导致主进程崩溃
- 多进程导致的问题：
  - application会调用多次，一个进程调一次

Binder的优势

Linux内置了许多IPC机制
- 管道、消息队列、共享内存、信号、信号量、Sockect
Binder与传统IPC的对比
- 拷贝次数：
  - Binder一次拷贝：就是为了更好用
  - 一般认为除共享内存外(0次)，其余IPC两次
  - 性能：共享内存>Binder>其余IPC
- 功能特点：
  - Binder基于C/S架构，易用性高，结构清晰
    - Android中通过AIDL的调用甚至感知不到IPC
    - 具体调用
      - 客户端：

        bindService：传intent

        ServerConnection：

        链接成功

        拿到句柄(就是自定义的AIDL接口)

        链接失败

        initView中通过句柄.addPerson(new Person())就行了
  - 共享内存：控制复杂
    - 线程本来就是共享进程内存的；
      - 线程安全：死锁
      - 信息不共享
    - 进程之间还是有共享导致的问题
  - Sokect：基于CS架构但其作为通用接口，传输效率低，开销大；
  - 从特点：Binder > 共享内存 > 传统IPC
- 安全性：
  - Binder：
    - 为每个APP分配UID
      - Linux底层决定UID为APP唯一标识；
      - 做了坏事，就可以找到你；
    - 支持实名与匿名
      - 实名：谁都可以访问

        实名服务：系统开放给外界的

        AMS，WMS
      - 匿名：就像滴滴打车，不能直接找到司机，系统给了一个虚拟号码，整体来说是一个代理；通过系统拿到服务的代理对象，通过这个代理对象找到服务

        匿名服务：自己的服务一般是匿名，当然自己的服务也可以变成实名服务
      - 实名与匿名的区别：有没有在ServerManager中注册

        注册了：就是实名
  - 共享内存等传统IPC的问题
    - 依赖上层协议
      - 就像手写录入信息(信息录入全靠程序)，导致无法跟踪
      - 网络通信角度：

        根据协议传数据包，由应用层填写再发送到服务端

        应用层相当于Service，服务端相当于系统；

        Service依赖协议，将信息拿给系统

        但是信息是Service自己写的，不安全
    - 访问接入点开放--->不安全
      - 类似于公交车站点，谁都可以上车，进行访问
      - 这样就会导致易于攻击

系统内存划分与寻址：

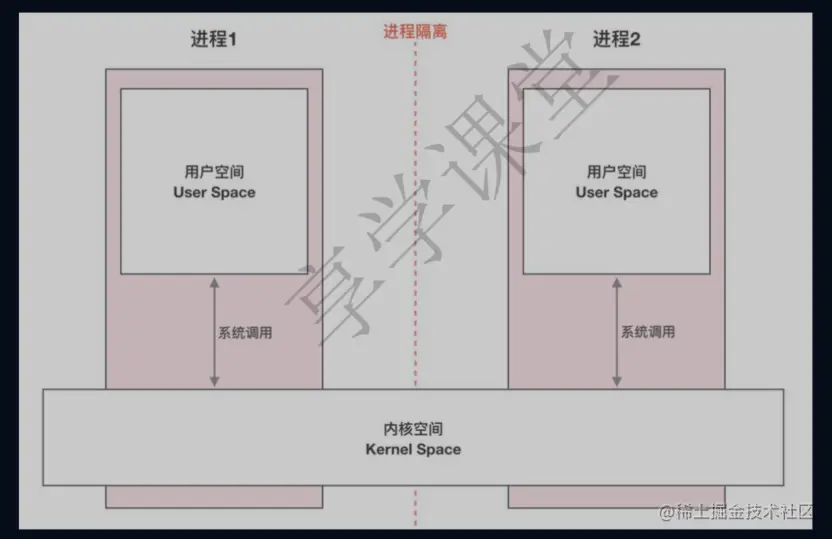

进程内存划分示意图：
进程寻址：受机器影响(地址总线长度)
- 示意图：
寻址细节：
- 32位机器--->总体地址空间4G(有32条地址总线决定的)
  - 用户空间：3G，虚拟内存，用户态
  - 内核空间：1G，物理内存，内核态
- 常规寻址过程：虚拟内存与物理内存两者通过MMU联系
  - 用户空间--->内核空间：copy_from_user
    - 用户申请系统调用
    - 调用由内存为主
  - 拷贝次数：指系统调用的次数
    - copy_from_user：用户--->内核
    - copy_to_user：内核--->用户
- 寻址带来的问题
  - 用户态与内核态之间切换：
    - 上下文切换：耗资源
      - 保存当前运行的状态；
    - 涉及到中断并且耗时
- 数据流动过程：
  - 数据在进程1的用户空间中--->进程1的内核空间：copy_from_user
  - 进程1的内核空间与进程2的内核空间是共享的
    - 所有进程中的内核空间(藏宝图)映射到同一块物理内存(终点)
  - 进程2的内核空间到进程1的用户空间：copy_to_user
- Binder优化手段：共享内存性能好但不好用，传统IPC好用但性能不好
  - 将进程2的内核空间与进程2的用户空间通过mmap映射到同一块物理内存上；
  - 相当于进程1的内核，进程2的内核，进程2的用户指向同一块物理内存
  - 当然也可以再次优化成共享内存(mmap)，虽然性能好，但是难用
  - 为什么是优化这一端？
    - 客户端实现太灵活了
      - Proxy，直接继承自定义的AIDL接口
    - 所以自己搞的AIDL接口，生成了同名接口文件中的Stub继承自Binder(拥有IPC能力)，同时Binder是由Google工程师弄的
- 64位机器：
  - 用户空间
  - 内核空间
  - 无用空间
- 虚拟内存：
  - 软件工程师所说的都是虚拟内存
  - 变量的地址也是虚拟内存
  - 虚拟内存与物理内存之间的映射由MMU管理
- 物理内存：
  - 内存条
  - 不同进程中的用户空间映射到不同物理内存上
  - 所有进程中的内核空间(藏宝图)映射到同一块物理内存(终点)

MMAP

MemoryMapping是什么？
- 内存映射(MMAP)：Linux通过将一块虚拟内存区域与一个磁盘上的对象关联起来，从而初始化这个虚拟内存区域的内容
MMAP好处：加快文件读写速度
- 最开始的时候，用户空间是不能直接操作磁盘对象的，需要通过内核程序；
- 引入MMAP，将用户空间(虚拟内存)与磁盘对象(物理内存)直接关联起来
虚拟内存--->物理内存
- MMU：内存管理单元处理
  - 硬件实现，用户透明
MMAP具体使用：实现虚拟内存--->物理内存，需要去创建文件
1. 搞一个物理内存：创建指定大小(一页)的虚拟内存块
  - 打开文件：获取文件描述符(通过文件路径，Linux中一切皆文件)
  - 获得一页内存大小：Linux中内存分页，以页为单位(一般32位机器，4kb一页)
  - 将文件设置为一页内存这么大(大小限制问题无所谓)
2. 调用MMAP：获得一个虚拟内存块句柄(指针)
  - 实现一块一页大小的虚拟内存指向了文件，并返回这个虚拟内存的引用
  - 虚拟内存指向物理内存(大小一致的)
  - 返回虚拟内存的指针，那么我们通过这个指针写入文件的时候，就直接干到具体的物理内存了；因为磁盘读写与内存读写速度是不一样的；
3. 向指针中写入数据就到位了：就跟个快捷方式一样的效果
- 实现细节：
  - 整体由C++实现的并且需要开放权限
  - 源码体现：
    - 内核中会去调用一个bind_mmap
  - 还有个MMKV的东西
- 为什么要用文件描述符：
  - Linux下一切皆文件；
  - 需要去指定一块物理内存，那么就需要用文件来处理就行了；
- 使用场景：需要提高文件读写性能
  - MMKV：
  - Binder
  - 使用这个MMAP就需要去创建文件，Linux底层

AIDL：Android IPC

AIDL是什么？
- 帮助用户去代理一些规则(IPC规则)：主要目的就是简化Binder的使用，
  - 实现Binder的使用，就像黄牛
- 但是与Binder是不同的东西
Android Studio中的内置工具：.aidl
- 通过内置工具根据我们自定义的AIDL接口生成对应的 Java文件
- 在哪里：
  - sdk/build-tools/随便整个版本30.0.0/aidl就在这个里面
  - 通过 .aidl文件生成对应的java文件
- APT也是这个样子
手写AIDL自动生成的代码：
- 结构：一个接口+两个类
  - 接口：实现IPC通信协议
  - 代理对象Proxy：
    - 由客户端使用，实现IPersonManager接口
  - Stub：
    - 由服务端使用
  - Default：这个不用管
- Java代码生成细节：
  - Proxy：实现在客户端调用方法后服务端也会调用同名方法
    - asInterface：区分是否为跨进程通信(是，返回代理对象（return new Proxy(Binder)）；不是，返回服务端对象(return (IPersonManager)))
    1. 获取代理对象
    2. 客户端调用bindService
```
 bindService(intent, connection, Context.BIND_AUTO_CREATE);
```
    3. 系统回调onServiceConnected(iBinder对象)
```
 public void onServiceConnected(ComponentName name, IBinder service) {
```
      - 这个IBinder对象是服务端的IBinder对象的代理

        通过Service Manager与AMS拿到的
    4. 调用Stub.asInterfce(service)，返回iPersonManage(服务端的代理对象)
```
 iPersonManager = Stub.asInterface(service);
```
    5. 在客户端中调用addPerson方法：跑到服务端中的addPerson 方法
```
 iPersonManager.addPerson(new Person("Leo", 3));
```
  - ClientActivity：通过代理对象调用Proxy中的方法：主要帮助进入Binder
    1. 打包：两个包
      - 客户端到服务端的数据：data
      - 服务端返回给数据的包(repl)

        (C->S的时候是空的)

        S->C的时候就有东西
    2. 安全检测：判空
    3. mRemote.transact(Stub)：C->S，进入Binder，Binder在进入服务端
      - 处理Binder的过程：

        客户端到Binder

        Binder到服务端

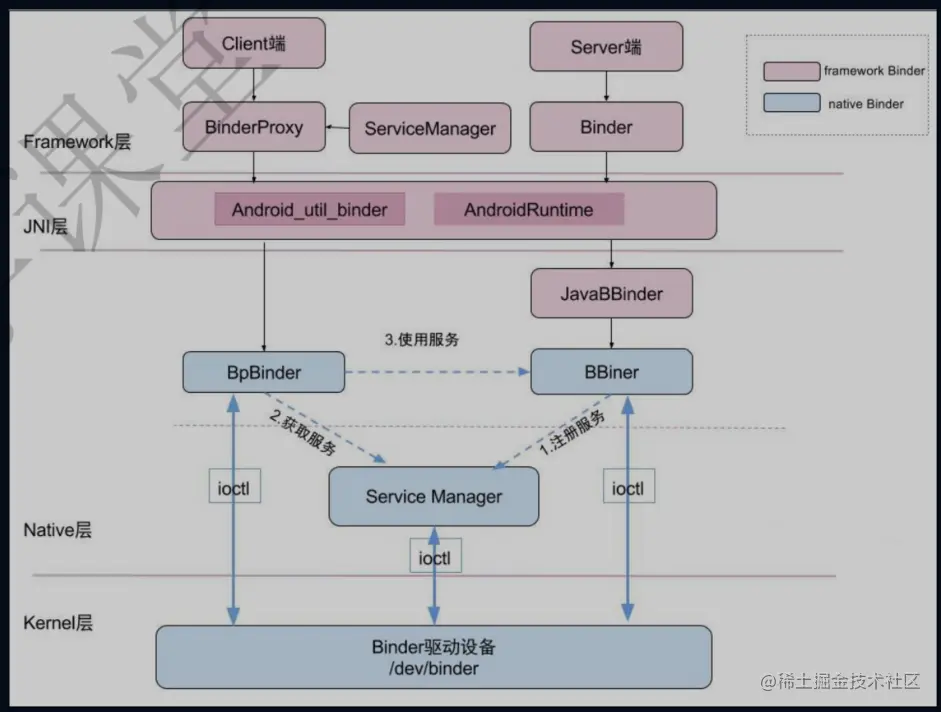

      - Binder通信机制实现：这个里面就牵涉到Service Manager

        Service Manager：服务的大管家，所有服务都在这个里面注册，类似于一个电话簿

        例如，客户端需要拿到AMS服务

        客户端先告诉管家，要找AMS

        管家将AMS的代理对象返回给客户端

        客户端通过AMS的代理对象与AMS进行通信
    4. 服务端：进入Stub调用onTransact方法，这个里面就会去调用对应的方法
      - 怎么找的？

        一般情况下，需要去调用另外一个类或者框架的方法，使用全类名，一个String但是占用的位置大，那么进行优化

        优化手段：因为CS两端生成的AIDL代码都是一样的(协议是一样的)，那么我们就可以使用一个代号来标识方法

        stub内部是使用static final int 来玩的

        通过一个switch-case，根据传入的code来玩

        如果有返回结果，那么写入reply包

        没有就不写
      - flag为0：同步,mRemote.transact(Stub)

        在客户端调用，客户端等待服务端的返回，如果说在主线程中会导致ANR

        一般都是同步调用，也可以设置成异步调用

        将flags设置为one way
    - 比如客户端想要与AMS通信
      1. AMS 在创建后会在Service Manager中去注册的
      2. 客户端首先找到Service Manager
      3. Service Manager找到AMS并将AMS的代理对象返回给客户端
    - 为什么要有Service Manager
      - 就像电话本一样，没有这个，那么我要去记录所有的服务
      - 就像一个中介，它还是一个中介
    - 那么客户端是怎么去找到Service Manager的？
      - 通过handle = 0的一个句柄，这个是固定的

        通过注册来的
      - 而WMS，AMS的句柄是不定的

        当AMS创建后向Service Manager中去注册；将自己的名字啊，handle 啊告诉它；
    - SystemManager与Service Manager
      - 前面那个就是进程：相当于app
      - 后面那个是进程里面的服务：相当于activity/service

四大组件底层通信机制：Binder

概述：客户端调用bindService之后系统是如何回调到onServiceConnected的？
- 怎么跨进程通信的？

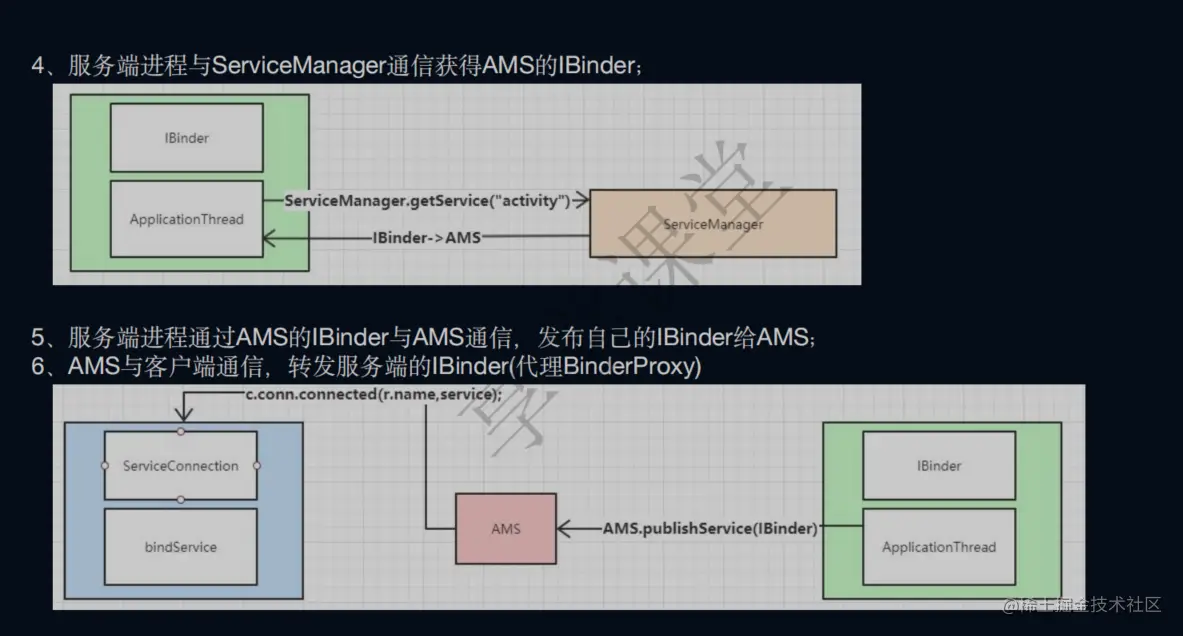

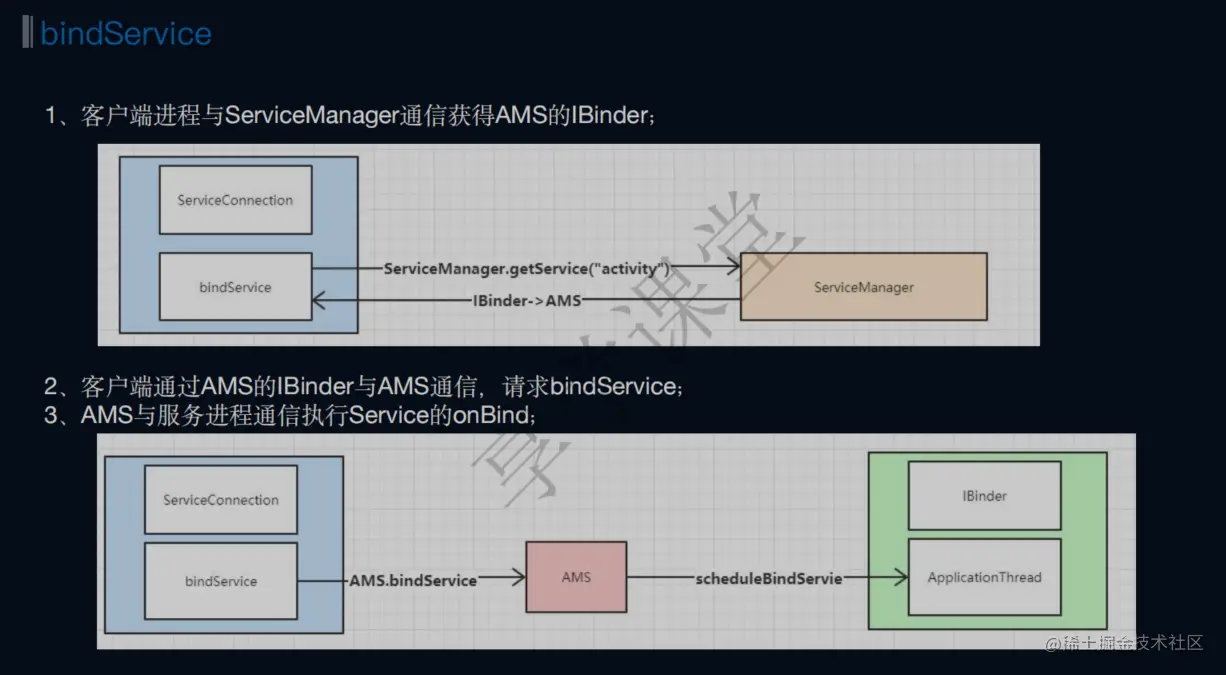

调用流程思路：
- 示意图：
- 详细流程：
  1. 客户端调用bindService，进入AMS中执行bindService
  2. Servicemanager.getService("activity")
    - 这个Activity就是AMS
  3. 客户端拿到AMS的代理对象IBinder，跨进程
    - 调用AMS中的bindService方法，进入AMS
    - 四大组件基于AMS
  4. AMS中干了什么？
    - 如果服务端APP进程未创建，那么AMS就会创建服务端进程
    - AMS调用scheduleBindService(启动服务)---》handleBindeService
- handleBindService 中干了什么？跨进程
  1. 拿到map集合(mService)中的Service对象(s--->RemoteService)
    - 在handleCreateService中创建服务
      - 通过反射进行创建
      - 接着调用service.onCreate()
      - 最后将创建的服务放入map集合mService
  2. 调用s.onBind()拿到IBinder对象
  3. 通过publishService将IBinder对象返回回去

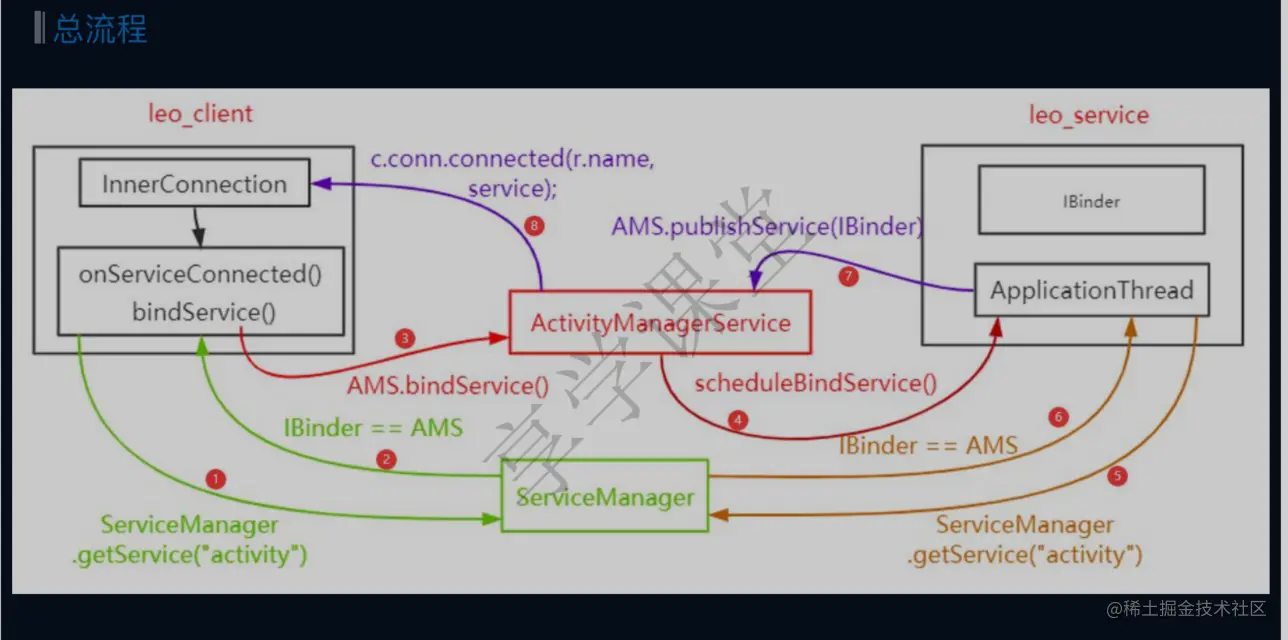

示意图：bindService(intent)---》回调onServiceConnected(iBinder对象)，就是这个箭头
- 过程：
  1. 客户端调用bindService
  2. ServiceManager.getService(AMS),返回AMS的IBinder对象

Intent为什么不能传递大数据

现象：
- Intent传递数据不能超过一MB，Intent底层是Binder通信
- 其实不能超过1MB - 8k，等于也不行；
  - 需要预留出打包的空间；
那么这个Binder在哪里限制的大小？
- 在内存映射的哪里；
- Binder中的驱动功能，对应的驱动文件
源码分析：ProcessStart.cpp
1. openDriver(driver) ：打开驱动文件，得到文件描述符
  - 这个driver就是"/dev/binder"
1. mmap：将这个文件描述符映射到"/dev/binder"上
  - 注意此时就会指定大小：BINDER_VM_SIZE；
    - 宏定义决定了1MB(1 * 1024 * 1024)-8k(2页的大小)
    - 这是同步的大小，异步是同步/2（因为内存不能一致给）
    - 为什么设置成这个样子？
      - 首先不能设置成无限大
      - 其次Google工程师决定的
  - Binder通信由共享内存做了局限；
  - Binder线程池大小：15
源码分析Binder.c
- mmap就会调用底层的内核代码(binder_map)
  - 将服务端的一块区域与内核的一块区域，同时指向同一块物理区域
  - 流程：
    1. 创建一块物理区域
    2. 将服务端区域(虚拟区域)指向物理区域
    3. 将内核区域指向物理区域
  - 给的大小：
    - 最开始不是1MB - 8K
    - 最开始注册服务的时候，只给一页(4kb)，有需要再给你
    - 一页4kb就是最小单位
- 比较重要的方法：
  - binder_ioctl：write,read;
    - 客户端写服务端读；或者换着来
  - binder_map：MMAP，之前在这个里面规定了异步就是同步的一半，之前是写的很长，后面去看的时候；这个减半操作封装在了一个新的方法里面了
- 四大组件：一般都是同步，异步很少；
- 关于1MB - 8k
  - 直接写这么大，其实是用不了的，log日志会提示尺寸太大
  - 因为数据会打一层包，在传输数据之前要预留一点空间出来；
