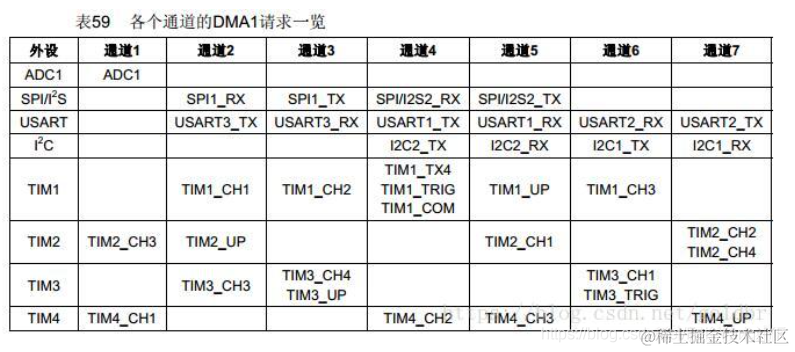

原来都用CUBE直接生成使用DMA接收的串口接收程序，现在自己写调用函数才发现每个DMA通道对应的有相应的功能
如下图 对DMA比较形象的描述
配置代码：一般在发送中断里面清除标志位，接收一般是串口空闲中断和DMA接收一起完成，即先关闭接收中断，再使能空闲中断（接收到一帧数据就进入空闲中断）USART_ITConfig(USART3, USART_IT_RXNE, DISABLE);
USART_ITConfig(USART3, USART_IT_IDLE, ENABLE); //使能空闲中断
要注意的坑：在串口初始化中如果有使能接收中断，再在dma初始化中失能接收中断，那么这两个中断时间尽量间隔时间短一些，否则容易一直进串口中断，而串口中断只进行了清除空闲中断标志位而没有清除串口接收中断，所以会卡死在里面
//这里的传输形式是固定的,这点要根据不同的情况来修改
//从存储器->外设模式/8位数据宽度/存储器增量模式
//DMA_CHx:DMA通道CHx
//cpar:外设地址
//cmar:存储器地址
//cndtr:数据传输量
void _dma_Recv_init(DMA_Channel_TypeDef* DMA_CHx,u32 cpar,u32 cmar,u16 cndtr)
{
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); //使能DMA传输
DMA_DeInit(DMA_CHx);
DMA_InitStructure.DMA_PeripheralBaseAddr = cpar; //DMA外设基地址
DMA_InitStructure.DMA_MemoryBaseAddr = cmar; //DMA内存基地址
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向 DMA_DIR_PeripheralDST是双相
DMA_InitStructure.DMA_BufferSize = cndtr; //DMA通道的DMA缓存的大小
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器不变
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址寄存器递增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; //工作在正常模式
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; //DMA通道 x拥有中优先级
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //DMA通道x没有设置为内存到内存传输
DMA_Init(DMA_CHx, &DMA_InitStructure); //根据DMA_InitStruct中指定的参数初始化DMA的通道USART1_Tx_DMA_Channel所标识的寄存器
DMA_ITConfig(DMA_CHx, DMA_IT_TC, ENABLE);
DMA_Cmd(DMA_CHx,ENABLE);
}
void _dma_Send_init(DMA_Channel_TypeDef* DMA_CHx,u32 cpar,u32 cmar,u16 cndtr)
{
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); //使能DMA传输
DMA_DeInit(DMA_CHx); //将DMA的通道1寄存器重设为缺省值
DMA1_MEM_LEN=cndtr;
DMA_InitStructure.DMA_PeripheralBaseAddr = cpar; //DMA外设基地址
DMA_InitStructure.DMA_MemoryBaseAddr = cmar; //DMA内存基地址
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST; //数据传输方向，从内存读取发送到外设
DMA_InitStructure.DMA_BufferSize = cndtr; //DMA通道的DMA缓存的大小
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器不变
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址寄存器递增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; //工作在正常模式
DMA_InitStructure.DMA_Priority = DMA_Priority_High; //DMA通道 x拥有中优先级
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //DMA通道x没有设置为内存到内存传输
DMA_Init(DMA_CHx, &DMA_InitStructure);
DMA_ITConfig(DMA_CHx, DMA_IT_TC, ENABLE);
}
void _dma_config(void)
{
USART_ITConfig(USART3, USART_IT_TC,DISABLE);
USART_ITConfig(USART3, USART_IT_RXNE, DISABLE);
USART_ITConfig(USART3, USART_IT_IDLE, ENABLE); //使能空闲中断
_dma_Recv_init(DMA1_Channel3,(u32)&USART3->DR,(u32)_dma_RXBuff_3,DMA_REC_LEN);//RX
_dma_Send_init(DMA1_Channel2,(u32)&USART3->DR,(u32)_dma_TXBuff_3,DMA_REC_LEN);//TX
USART_DMACmd(USART3,USART_DMAReq_Rx,ENABLE);//使能DMA收
USART_DMACmd(USART3, USART_DMAReq_Tx, ENABLE); //使能DMA发
USART_ITConfig(USART2, USART_IT_TC,DISABLE);
USART_ITConfig(USART2, USART_IT_RXNE, DISABLE);
USART_ITConfig(USART2, USART_IT_IDLE, ENABLE); //使能空闲中断
_dma_Recv_init(DMA1_Channel6,(u32)&USART2->DR,(u32)_dma_RXBuff_2,DMA_REC_LEN);//RX
_dma_Send_init(DMA1_Channel7,(u32)&USART2->DR,(u32)_dma_TXBuff_2,DMA_REC_LEN);//TX
USART_DMACmd(USART2,USART_DMAReq_Rx,ENABLE);//使能DMA收
USART_DMACmd(USART2, USART_DMAReq_Tx, ENABLE); //使能DMA发
USART_ITConfig(USART1, USART_IT_TC,DISABLE);
USART_ITConfig(USART1, USART_IT_RXNE, DISABLE);
USART_ITConfig(USART1, USART_IT_IDLE, ENABLE); //使能空闲中断
_dma_Recv_init(DMA1_Channel5,(u32)&USART1->DR,(u32)_dma_RXBuff_1,DMA_REC_LEN);//RX
_dma_Send_init(DMA1_Channel4,(u32)&USART1->DR,(u32)_dma_TXBuff_1,DMA_REC_LEN);//TX
USART_DMACmd(USART1,USART_DMAReq_Rx,ENABLE);//使能DMA收
USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE); //使能DMA发
}
void DMA1_Channel2_IRQHandler(void)
{
if(DMA_GetITStatus(DMA1_IT_TC2)!=RESET) //判断通道2传输完成
{
DMA_ClearFlag(DMA1_IT_TC2);//清除通道2传输完成标志
}
}
注意：如果多个串口都用到DMA收发，那么收发的缓存区要单独分开
