浏览器工作原理 - 浏览器渲染流程(二)

一起养成写作习惯！这是我参与「掘金日新计划 · 4 月更文挑战」7的第天，点击查看活动详情。

分层

页面是个二维平面，但是层叠上下文能够让 HTML 元素具有三维概念，这些 HTML 元素按照自身属性的优先级分布在垂直于这个二维平面的 z 轴上。

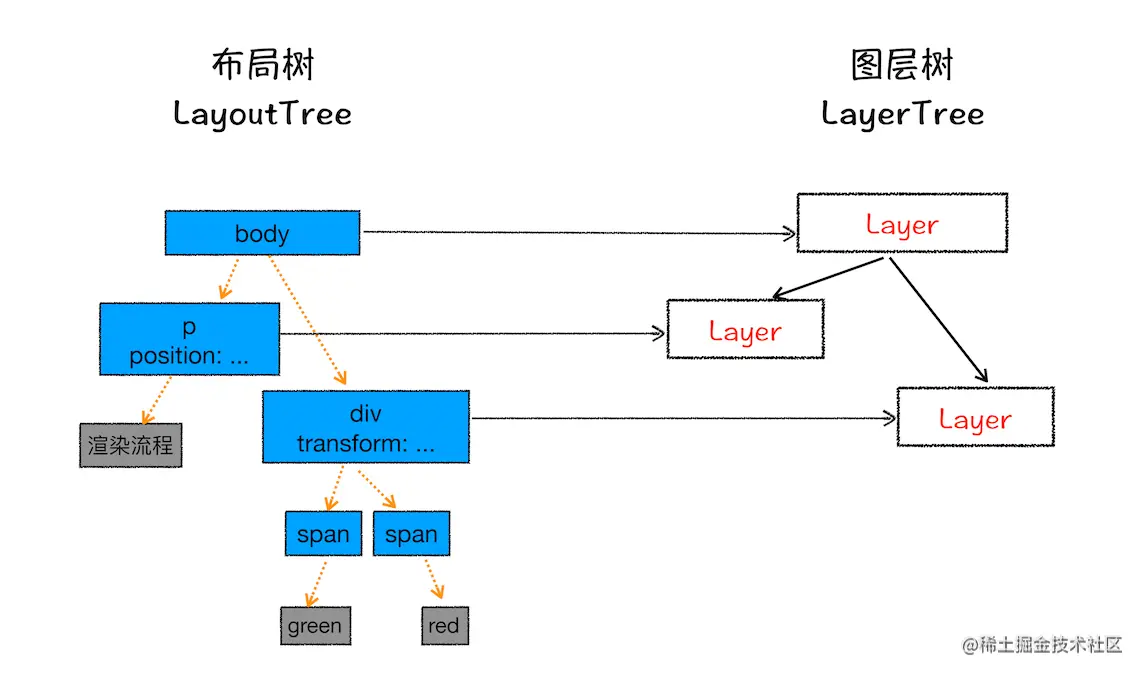

页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-inde 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）。

图层绘制

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制；

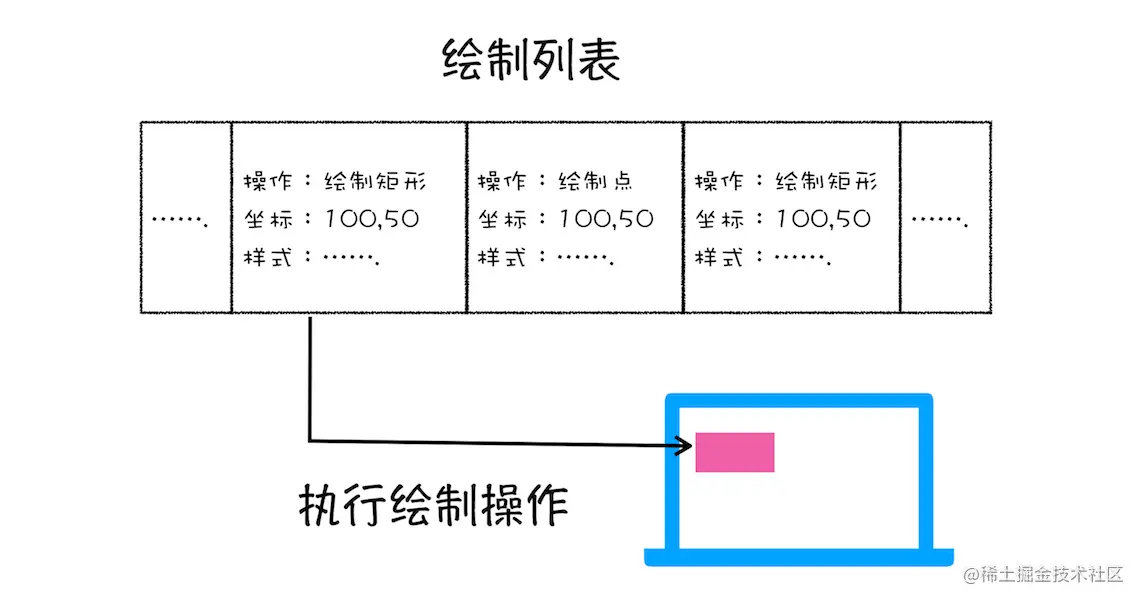

渲染引擎实现图层的绘制与之类似，会把一个图层的绘制拆分成很多小的绘制指令，然后再把这些指令按照顺序组成一个待绘制列表，如下图所示

栅格化（raster）操作

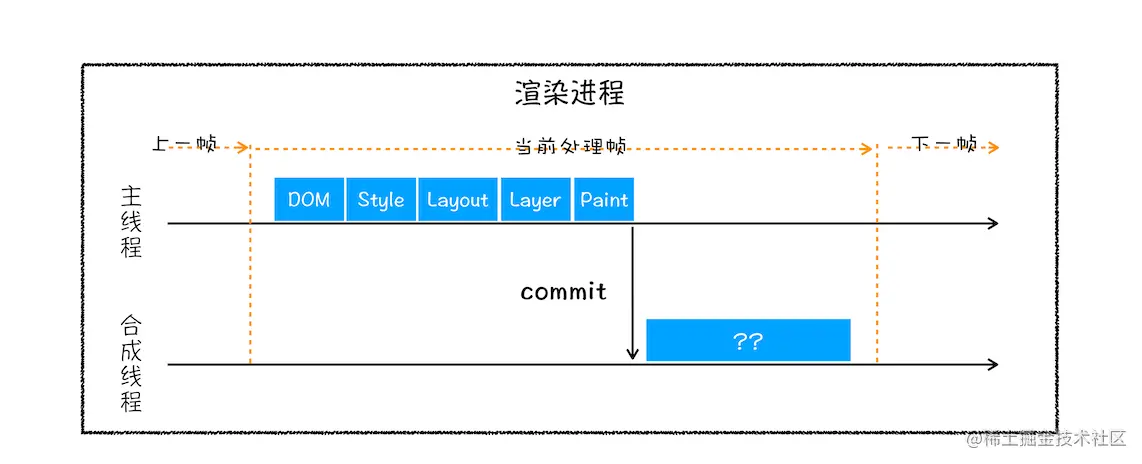

绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。

合成和显示

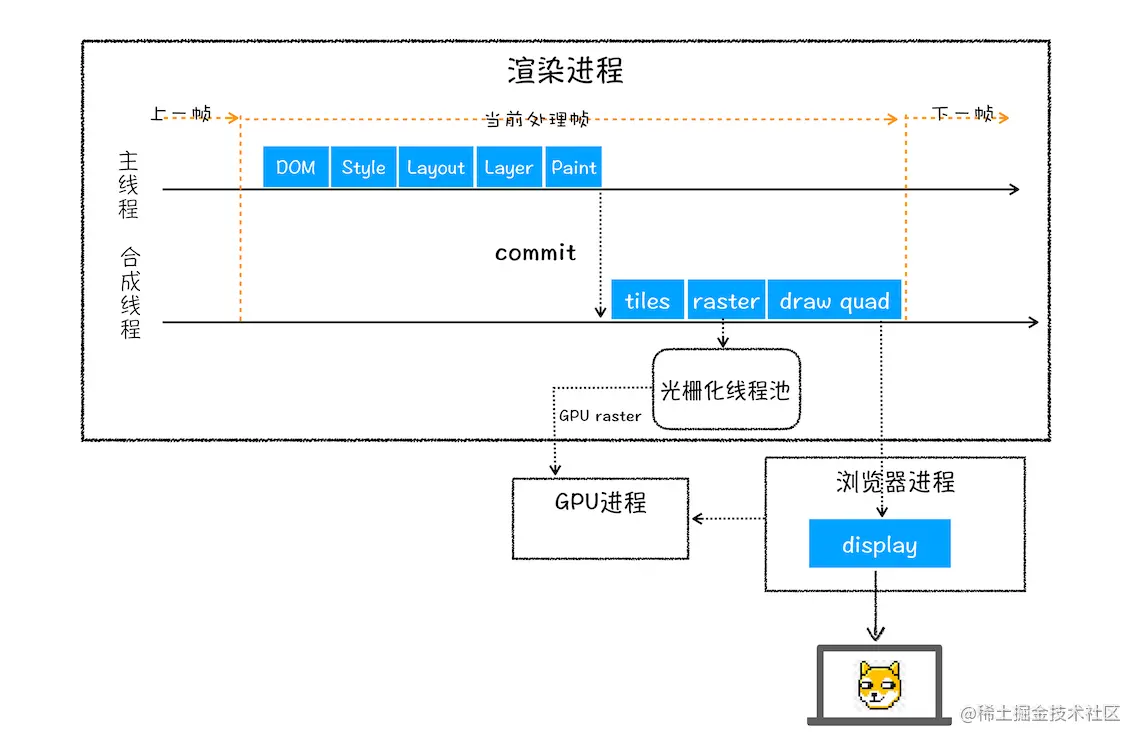

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。

总结

1. 渲染进程将 HTML 内容转换为能够读懂的 DOM 树结构。
2. 渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。
3. 创建布局树，并计算元素的布局信息。
4. 对布局树进行分层，并生成分层树。
5. 为每个图层生成绘制列表，并将其提交到合成线程。
6. 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
7. 合成线程发送绘制图块命令 DrawQuad 给浏览器进程。
8. 浏览器进程根据 DrawQuad 消息生成页面，并显示到显示器上。
