记录ddr测试的一些坑对应的笔记，防止以后再次踩坑。

一、对应的工具

我的开发板是imx8m-plus系列，不同的系列使用的工具不一样，对应的工具需要去nxp的官网上下载，或者公司给你。 对应的工具

https://download.csdn.net/download/weixin_51178981/79843355

免费的嗷！

二、手册的配置

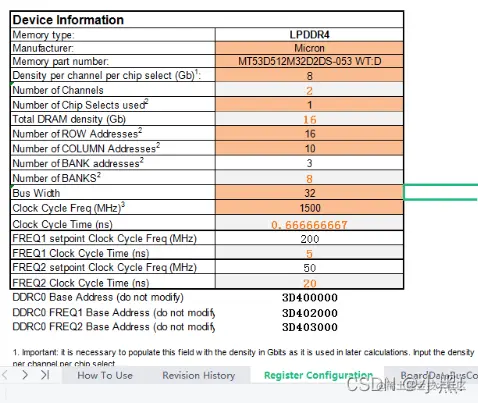

其实最主要的就是这个表（MX8M_Plus_LPDDR4_RPA_v6.xlsx）里面的配置，表很简单，因为这个表里面的东西差不多都给你规定死了，你需要修改的不多。

1. Memory type: ddr的类型
2. Manufacturer: 供应商
3. Memory part number: ddr的名称（硬件确定）
4. Density per channel per chip select (Gb)1:（每通道每芯片的密度选择，硬件确定）
5. Number of Chip Selects used2：（使用几个芯片）
6. Number of ROW Addresses2：（手册上有，也可以找硬件确定）
7. Number of COLUMN Addresses2：（手册上有）
8. Number of BANK addresses2：（手册上有）
9. Bus Width ：（硬件确认）
10. Clock Cycle Freq (MHz)3：（不知道为啥，目前只有1500可以成功）

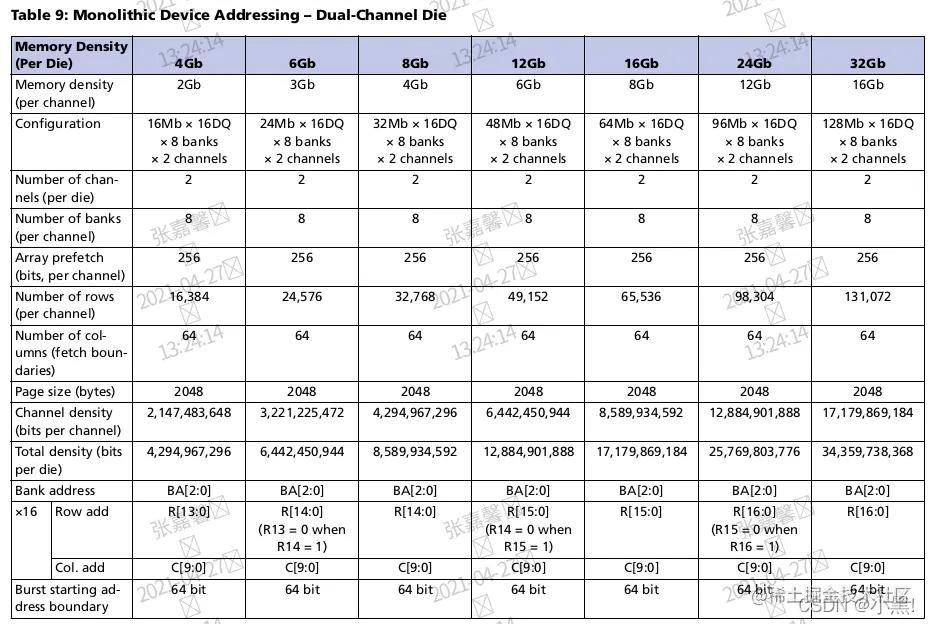

手册里面会有对应的地址说明表，我们先看这个表，这个表相对来说比较全，但是他的24Gb和32Gb的 Row add 是17位的，这个是错误的，当时我就是在这里卡勒好久。后面问了对应的同事，发现我们一般不会看这个表，一般是看后面那个表。 也就是这个表，这个表把对应的3个 address的位数都写出来了。也没有错误

最重要的一点，硬件同事一定要配合你确定表里面的内容，不然你可能都不知道正确与否，毕竟芯片的东西是硬件确认的。

三、工具的使用

工具要在window系统下使用，安装资源包里面的 mscale_ddr_tool _v3.20_setup.exe。然后参考《i.MX8MSCALE DDR Tool用户手册》(中文版)或者安装好后的文件里面的pdf(英文板).里面会有详细的教程解析。

四、压力测试

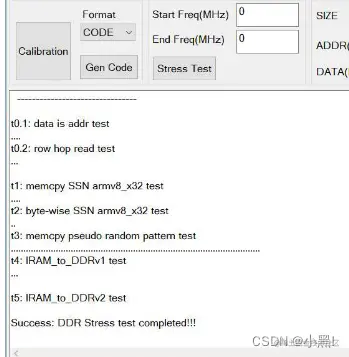

一定要进行压力测试，不然你无法确保你的ddr校准是否ok。 这里记录下我的ddr没有进行压力测试的结果。

1. 可能会出现烧录的时候无法烧录（设备连接超时的提示）。
2. 每次系统启动到一定时间就down了，然后又重启
3. 烧录到一半，或者一个步骤卡死。

一定要进行压力测试。 然后按照参考手册将对应的文件放到uboot的对应的文件里面，就ok了，至少在ddr这个步骤是ok的。
