PathMeasure

PathMeasure的创建方式有两种

第一种： new PathMeasure，还后通过setPath方法将Path和PathMeasure绑定

第二种： new PathMeasuer的时候将path传入，直接绑定。

在绑定Path的时候，有个参数，forceClosed，如果传入true，不管Path是否close，都会自动帮你在计算的时候close Path。但是Path本身不受影响。如果传入的是false，就看Path本身是否有close。

getLength

该方法获取路径长度。

isClosed

判断Path是否闭合，如果forceClosed传入true这里必然返回true。

nextContour

因为Path中可能存在多条曲线，但是上面的方法都是针对第一条曲线，所以这里可以调用nextContour方法，移动到第二条，第三条曲线。如果移动成功，会返回true，如果失败返回false。

getSegment

该方法会截取Path中某个片段。

public boolean getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo)

startD：截取长度开始
stopD：截取长度结束
dst：截取的Path会添加到dst中
startWithMoveTo：起始点是否使用moveTo将新路径的起始点移动到原始Path的起始点。使用过程中需要关闭硬件加速。

原始Path在绘制的时候如果设置了绘制是顺时针还是逆时针，那么在截取路径的时候也会是顺时针或者逆时针。所以截取路径方向和路径生成方向相同。

调用getSegment方法后是在dst中添加Path，而不是覆盖原有Path。

为了方便理解startWithMoveTo，下面两个图片来解释下：

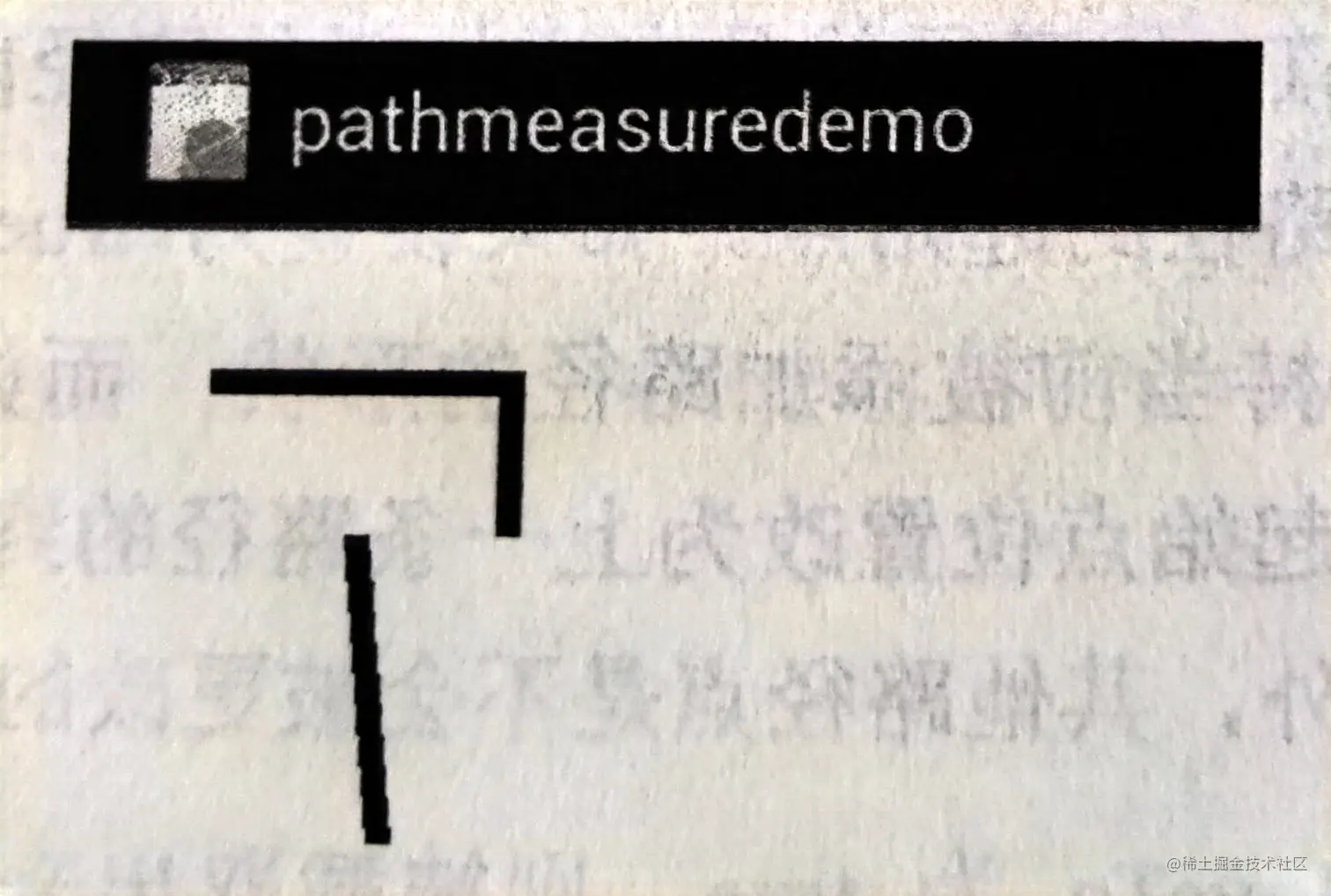

这个是startWithMoveTo填写的true，新的path和原来的path是同一个起始点，所以画出来的path就相对完整。

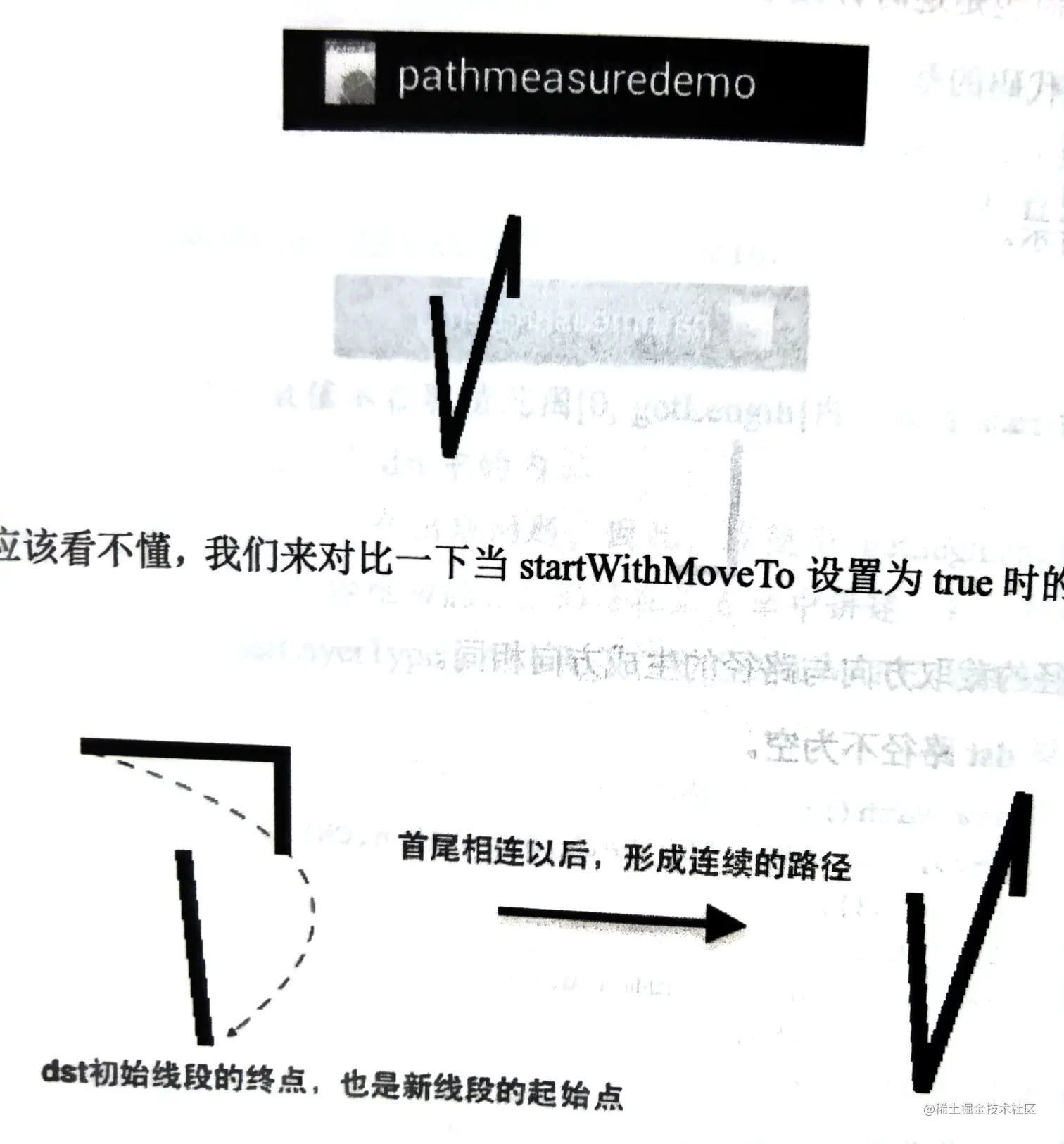

当我们吧startWithMoveTo填写为false的时候，新path会继续上一个path的终点开始画，就会变成这样。

getPosTan

方式是获取路径上，一个距离的点和坐标原点的切线。

public boolean getPosTan(float distance, float pos[], float tan[])

distance：path上的距离，0 < distance < getLength()
pos[]：该距离坐标的数据，pos[0]是x轴坐标，pos[1]是y轴坐标
tan[]：该坐标的切线的值，这里返回的是一个数组。通过返回的值可以求的该切线的正切值。

在调用getPosTan方法的时候，pos和tan是要提前创建，然后传入进去，方法中会给他们赋值。

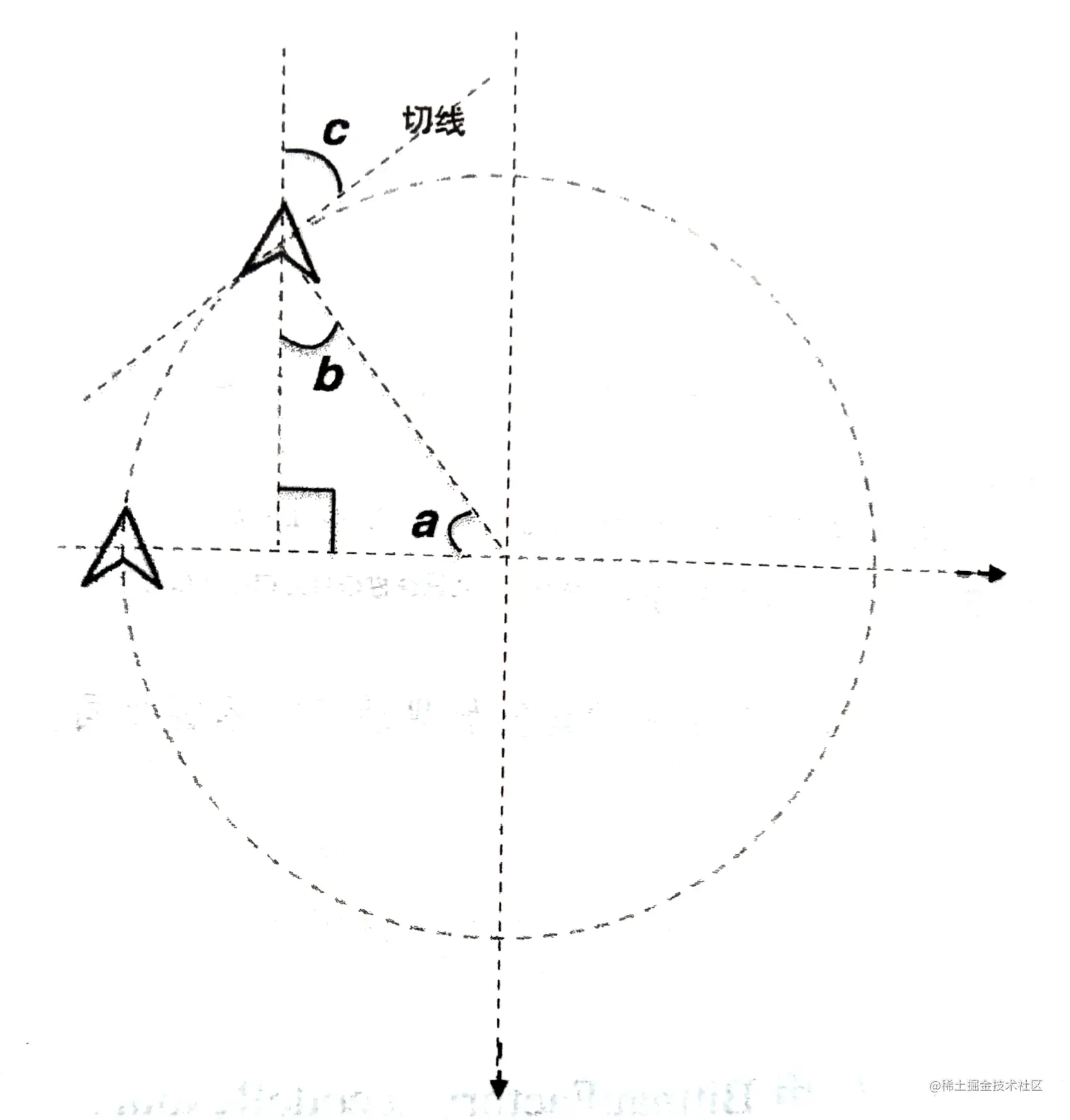

几何上，切线指的是一条刚好触碰到曲线上某一点的直线。更准确地说，当切线经过曲线上的某点时，切线的方向与曲线上该点的方向是相同的。平面几何中，将和圆只有一个公共交点的直线叫做圆的切线。

上图中就表示了一个点的切线，getPosTan就是获取该点一个方向上的切线，角C就是正切值。

Math中有两个方法，可以求反正切函数。

double atan(double d)
double atan2(double y,double x) 如果使用第二个函数，就是：

val degrees = atan2(tan[1],tan[0]) * 180 / Math.PI

因为atan2获取的是夹角对应的弧度，一个圆取值范围是[-Math.PI,Math,PI]，所以这里通过计算得到的degress几十角度。

SVG动画

SVG是矢量图，由一个个点组成，经过计算利用直线和曲线绘制而成，所以无论如何放大，不会出现马赛克现象。

矢量图占用空间比位图也会小很多。

Bitmap就是位图，由像素组成，所以放大很多后会出现马赛克现象。

SVG可以转换为Path，与Path动画结合，更好

Android中对SVG的支持并没有使用SVG原有的rect，circle，line等标签，而是使用path标签，几乎可以实现SVG中其他所有标签的功能。

下面是一张矢量图：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:tint="#51D755"
    android:viewportWidth="24"
    android:viewportHeight="24">
    <path
        android:fillColor="@android:color/white"
        android:pathData="M20,11H7.83l5.59,-5.59L12,4l-8,8 8,8 1.41,-1.41L7.83,13H20v-2z" />
</vector>

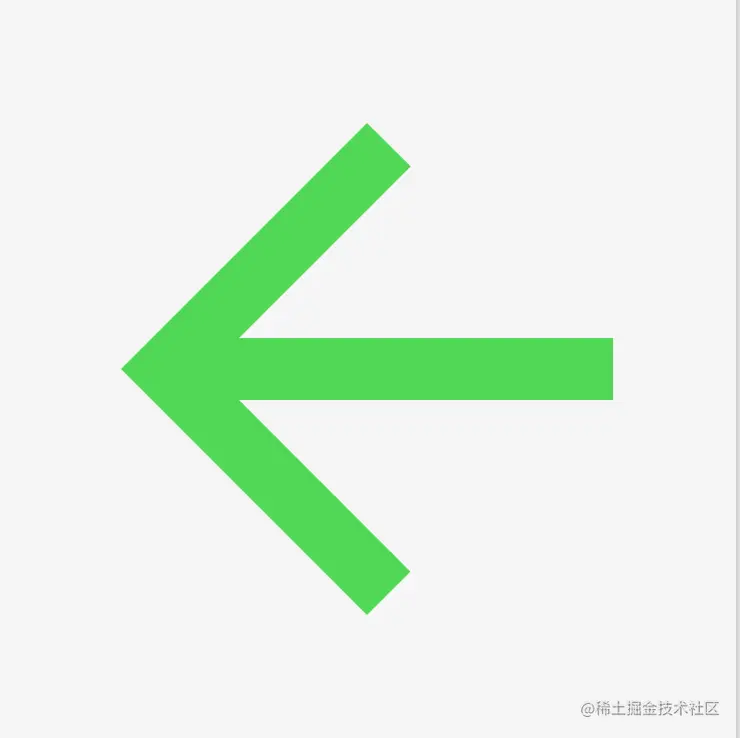

截屏2022-04-30 10.00.28.png

vctor标签

vctor标签指定这是一副svg图像，其中with和height指定的是svg图像的具体大小。viewportWidth和viewportHeight指定的是svg的比例。

因为svg是通过点来画的，所以viewportWidth和viewportHeight其实是说x轴和y轴有多少个点。假如width和height都是100，viewportWidth和viewportHeight也都是100，那么[1,1]这个点对应的就是正常坐标系的[1,1]，如果viewportWidth和viewportHeight都是50，代表每个点距离是2，所以[1,1]代表的是正常坐标系的[2,2]。

所以vector主要是用来制定画布大小的。

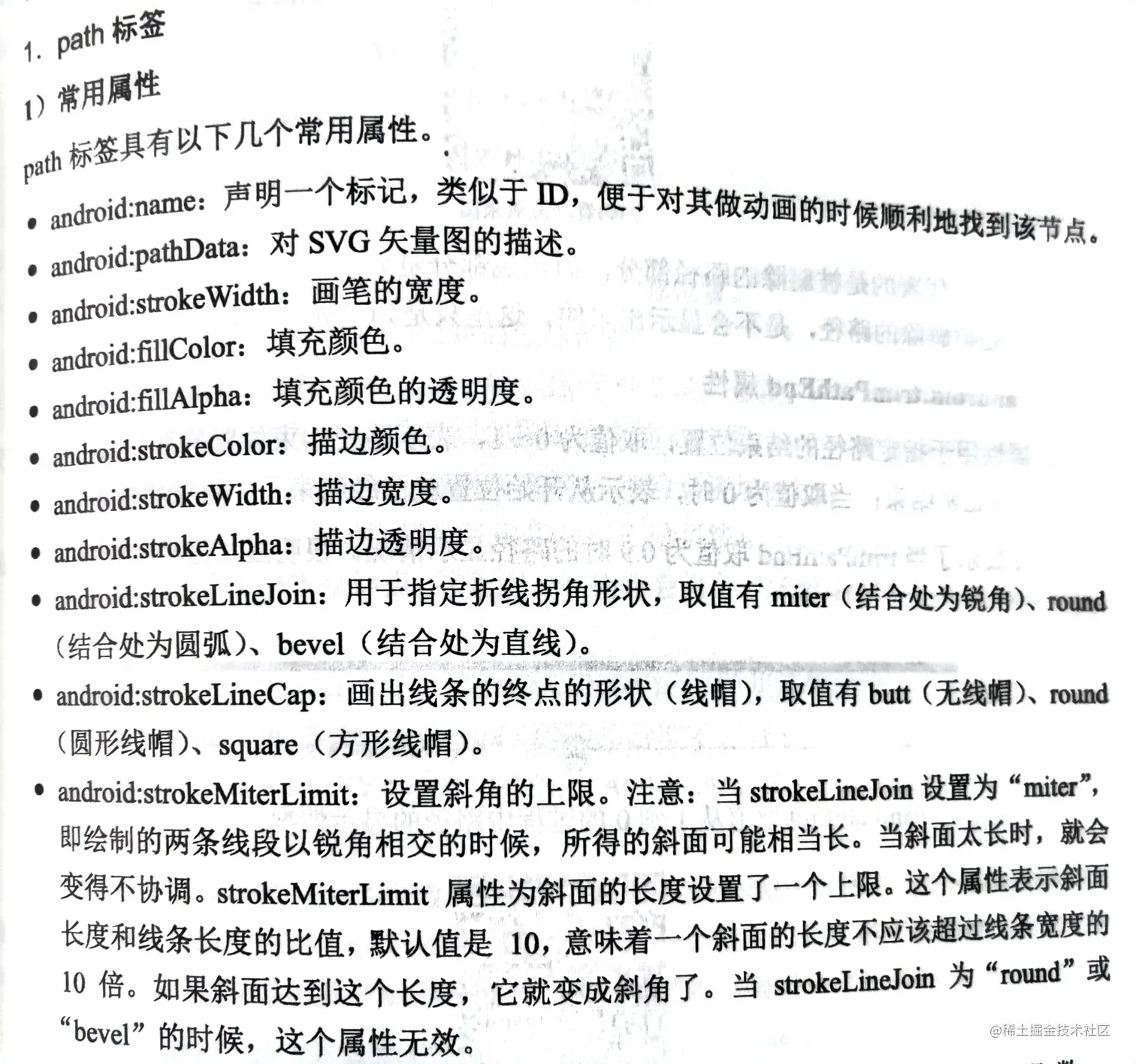

path标签

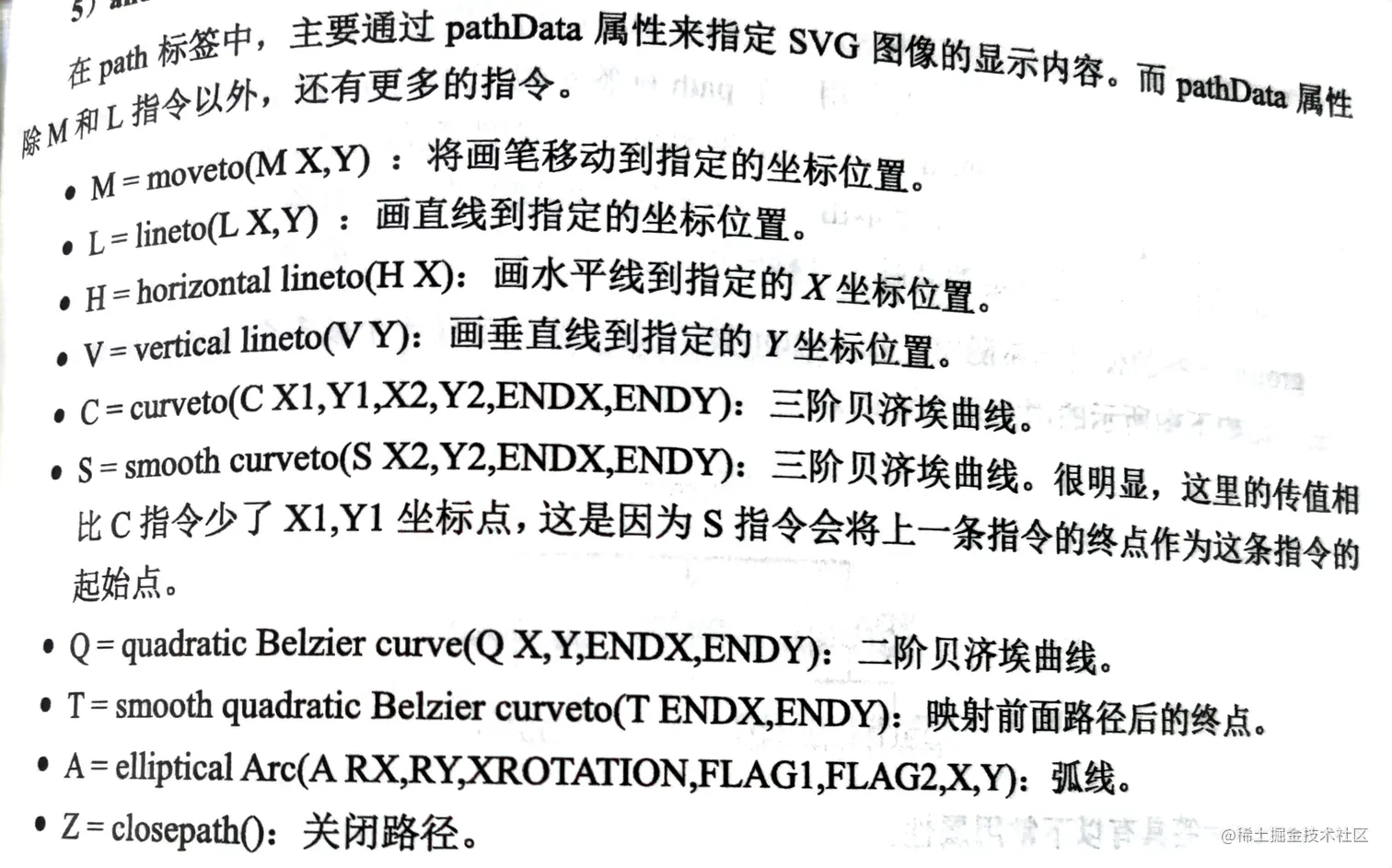

path标签是指定路径内容的，主要属性：

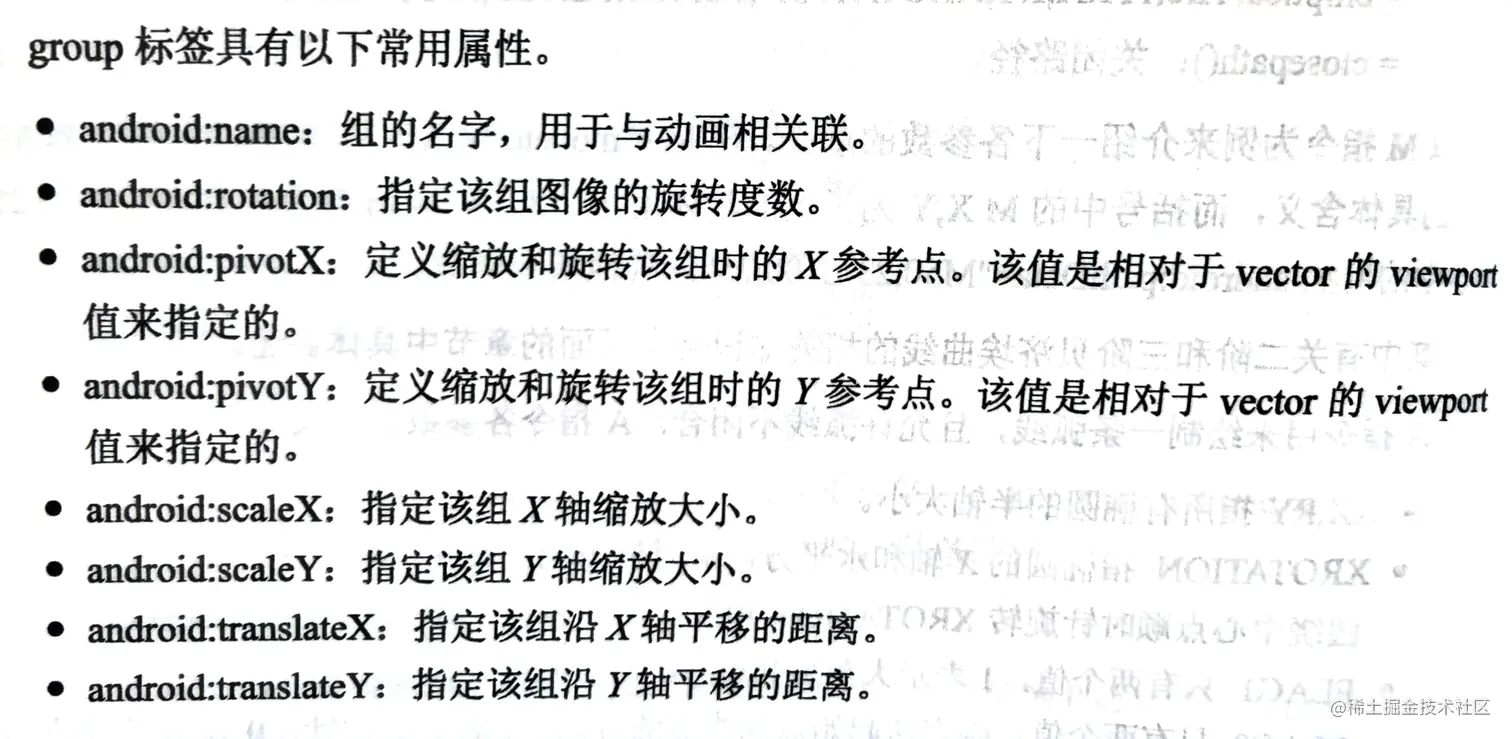

group标签

group标签可以定义一个或者很多路径，或者将path标签分组。

svg动画

如果要使用svg动画，需要先用vctor标签生产svg，然后用objectAnimator标签指定svg动画需要改变的属性。最后用animated-vector标签将svg和动画绑定起来。这分别是三个xml文件。

最后在代码调用的时候：

假如svg中有多个path，我们可以分别控制每一个path的动画，有兴趣的可以自己网上看看。
