HMI-52-【多媒体】音乐播放器 1

今天我们搞音乐播放器，哎嗨，这个东西要是往细碎了搞，事情还真不少，今天就先努力实现面上的内容。

当前进度

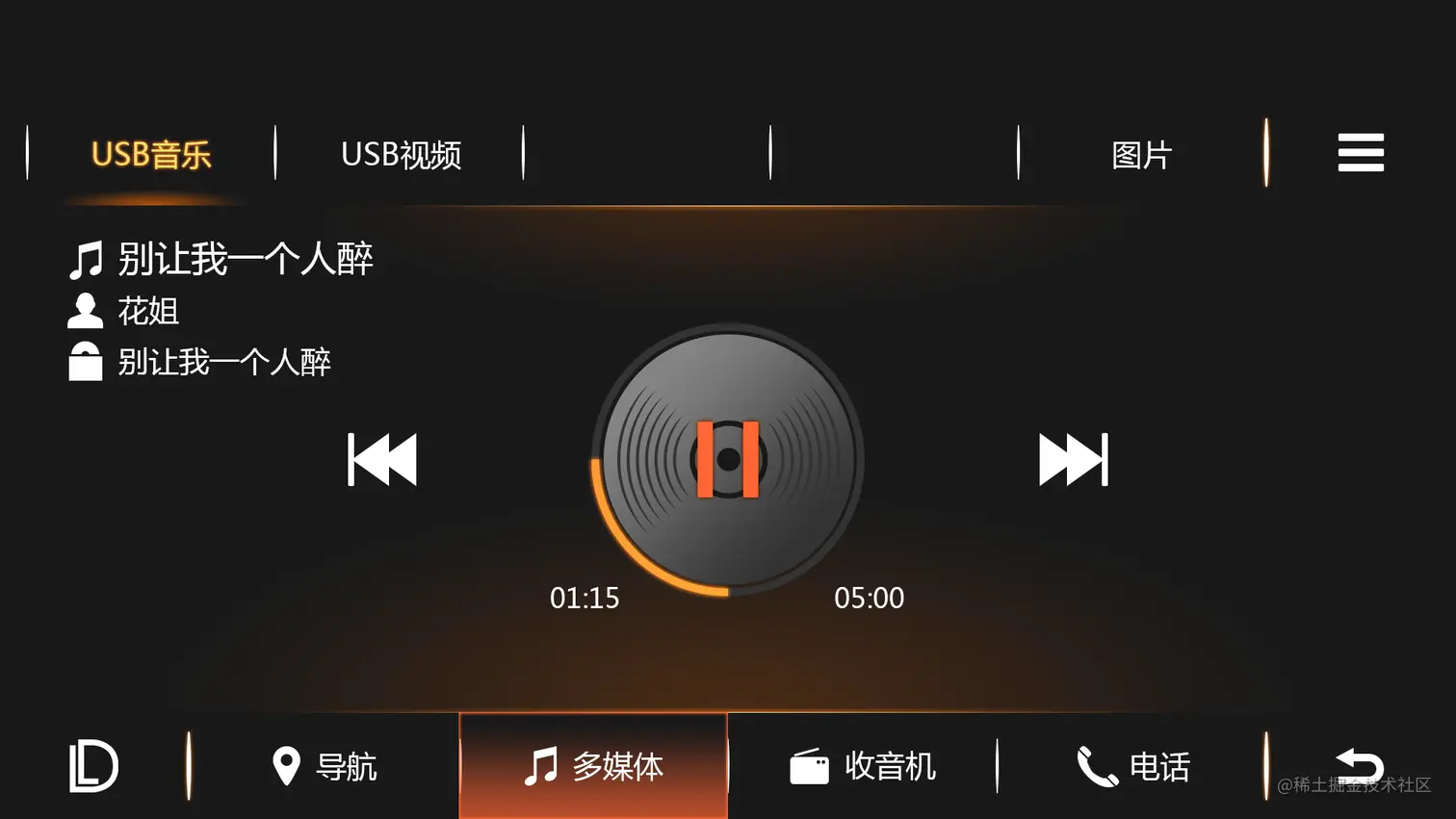

当前实现了多媒体下的五个子菜单切换，和返回主页按钮，也就是左下角的DLlogo,如下图所示。

HMI-52-【多媒体】音乐播放器 1当前进度绘制背景实现返回主菜单按钮完成样式设置在主程序中连入信号槽实现三种媒体模式切换实现五中模式切换第三阶段成果展示第二阶段成果展示第一阶段成果展示

关键字： HMI、Multifunction、Qt、qml、QQuickWidget

绘制背景

绘制背景，UI中的背景可以用来布局了，运行的时候回隐藏。

 void MFD_Multimedia::paintEvent(QPaintEvent *event)
 {
     Q_UNUSED(event)
     QPainter painter;
     painter.begin(this);
     painter.drawPixmap(0,0,width(),height(), QPixmap(":/Multimedia/Resources/MultifunctionDisplay/Multimedia/mainback.png"));               // 绘制背景
     painter.end();
 }

实现返回主菜单按钮

这里我们放个按钮就可以，这是一个样式，就完事了。代码如下：

完成样式设置

     ui->pushButton_menu->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menu.png);}"
                                        "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menu_1.png);}");

在槽函数里面发送信号

 void MFD_Multimedia::on_pushButton_menu_clicked()
 {
     emit signal_returnToMenu();
 }

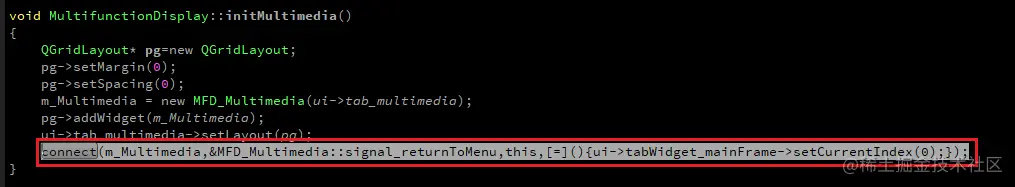

在主程序中连入信号槽

在主程序代码中连入信号槽。

 void MultifunctionDisplay::initMultimedia()
 {
     QGridLayout* pg=new QGridLayout;
     pg->setMargin(0);
     pg->setSpacing(0);
     m_Multimedia = new MFD_Multimedia(ui->tab_multimedia);
     pg->addWidget(m_Multimedia);
     ui->tab_multimedia->setLayout(pg);
     connect(m_Multimedia,&MFD_Multimedia::signal_returnToMenu,this,[=](){ui->tabWidget_mainFrame->setCurrentIndex(0);});
 }

image-20220414214948879

实现三种媒体模式切换

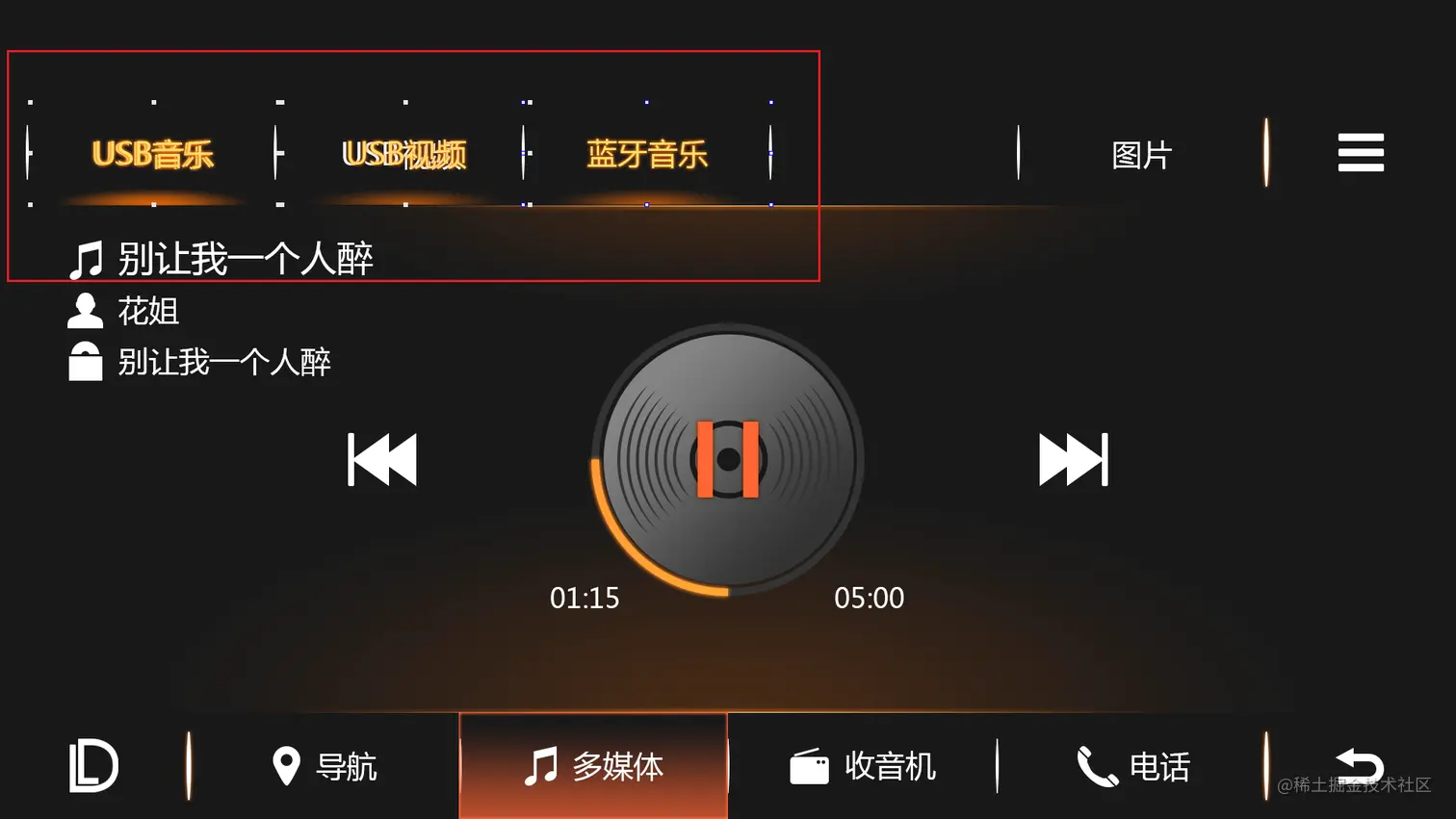

这个也很简单，首先界面上面就是3个按钮。如下图所示，这里不要在乎重影，程序启动就没有了

image-20220415213638742

实现五中模式切换

在前面搞错，其实有五种模式，所以这里还是重新实现一下吧，上面的流水账就不删除了。搞五个按钮。界面就完成了

image-20220415215512473

代码部分需要实现按钮样式的切换，和响应五个按钮的超函数，这里为了简单，就放一起了。

 void MFD_Multimedia::setMultimedia_Type(int index)
 {
     switch (index) {
     case 0:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_2.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_2.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
 ​
         break;
     case 1:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_2.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_2.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
         break;
     case 2:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_2.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
         break;
 ​
     case 3:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_2.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_2.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
         break;
 ​
     case 4:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_2.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
         break;
     default:
         ui->pushButton_usbMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbMusic_1.png);}");
 ​
         ui->pushButton_usbVideo->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/usbVideo_1.png);}");
 ​
         ui->pushButton_bluetoothMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_2.png);}"
                                                      "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/bluetoothMusic_1.png);}");
 ​
         ui->pushButton_netMusic->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_2.png);}"
                                                "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/netMusic_1.png);}");
 ​
         ui->pushButton_picture->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_2.png);}"
                                               "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/picture_1.png);}");
         break;
         break;
     }
 ​
 ​
 ​
 }
 ​
 void MFD_Multimedia::on_pushButton_menu_clicked()
 {
     emit signal_returnToMenu();
 }
 ​
 ​
 void MFD_Multimedia::on_pushButton_usbMusic_clicked()
 {
     mMultimedia_Type = 0;
     setMultimedia_Type(mMultimedia_Type);
 }
 ​
 ​
 void MFD_Multimedia::on_pushButton_usbVideo_clicked()
 {
     mMultimedia_Type = 1;
     setMultimedia_Type(mMultimedia_Type);
 }
 ​
 ​
 void MFD_Multimedia::on_pushButton_bluetoothMusic_clicked()
 {
     mMultimedia_Type = 2;
     setMultimedia_Type(mMultimedia_Type);
 }
 ​
 ​
 void MFD_Multimedia::on_pushButton_netMusic_clicked()
 {
     mMultimedia_Type = 3;
     setMultimedia_Type(mMultimedia_Type);
 }
 ​
 ​
 void MFD_Multimedia::on_pushButton_picture_clicked()
 {
     mMultimedia_Type = 4;
     setMultimedia_Type(mMultimedia_Type);
 }

今天先搞到这里。

第三阶段成果展示

目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

[video(video-yznBr6e3-1648369267384)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 3.0)]

B站链接：www.bilibili.com/video/BV1WS…

第二阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。展示如下：

[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 2.0)]

B站链接：www.bilibili.com/video/BV1aq…

第一阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 1.0))]

B站链接：www.bilibili.com/video/BV1qJ…

说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由**打不死的小海**复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。
