HMI-51-【多媒体】搞地图 1

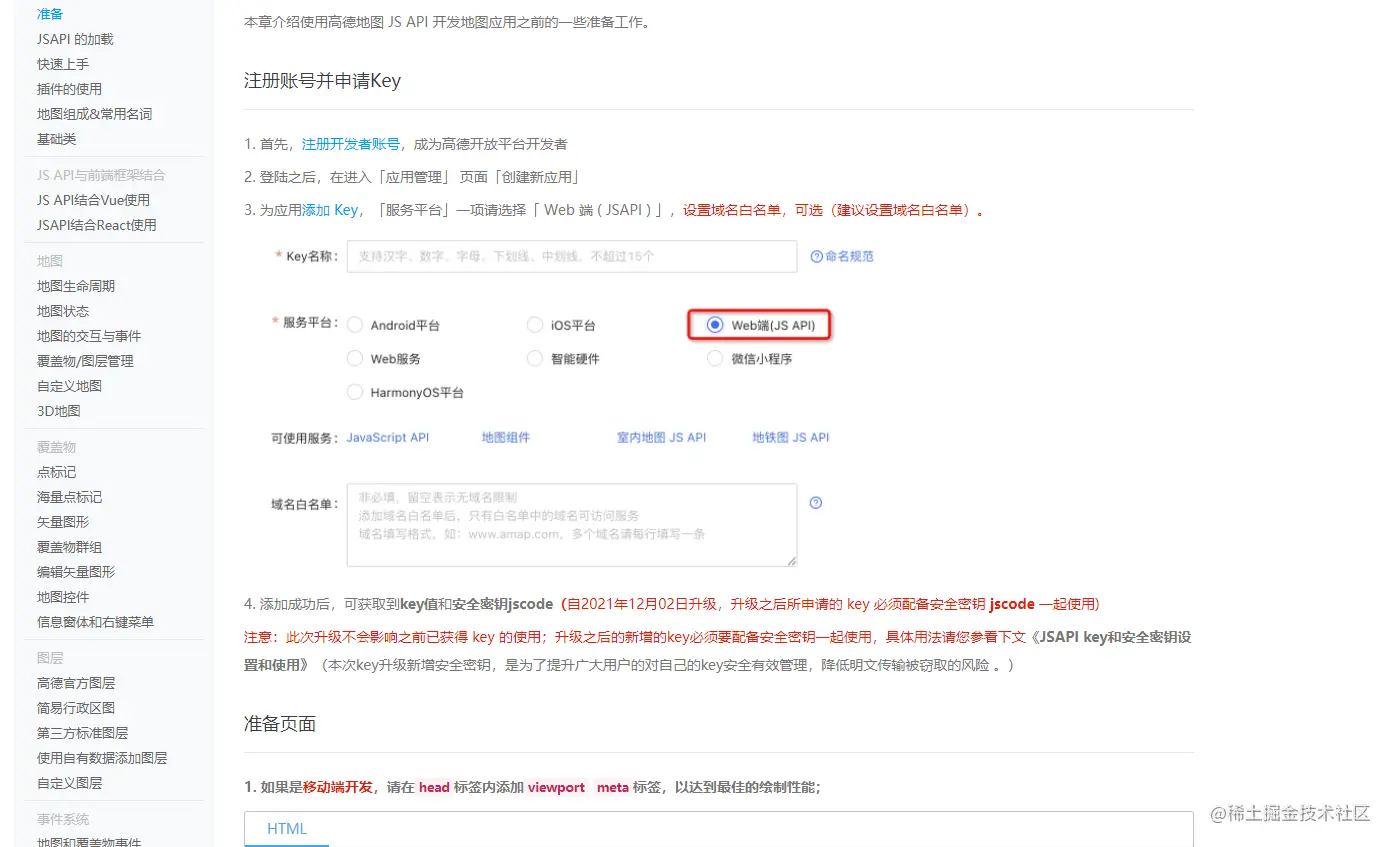

其实，说道搞地图，我也真不知道咋搞，完全没有搞过。看高德的api，基本都是基于JS，这个我更没有玩过了，所有，后面的内容深度和进度我不负责哈哈。

image-20220405160126004

当前进度

今天基本算是调通了在QWidget下显示qml元素了。如下图所示。目前界面上就是一个Rectangle上放置了一个Text。

HMI-51-【多媒体】搞地图 1当前进度QWidget下调用QMLQML 代码让Qml控件始终和窗口大小一样在Qml中加入一个按钮，当返回主菜单按钮Qml里面生成一个按钮在Widget里面链接槽函数在主文件中链接槽函数第三阶段成果展示第二阶段成果展示第一阶段成果展示

关键字： HMI、Multifunction、Qt、qml、QQuickWidget

QWidget下调用QML

这个其实不用我们操心了，哈哈，Qt直接给了我们一个控件QQuickWidget。直接放进去，写上qml的路径就可以了。

     ui->quickWidget->setSource(QUrl("qrc:/Navigation/QML/MultifunctionDisplay/MFD_Navigation/QML/main.qml"));

QML 代码

QML代码如下：这里要插一句，以前写QML的时候，发布的时候需要带上QML文件，不知道现在会不会存在了

 import QtQuick 2.0
 ​
 Rectangle {
 ​
     width: 1920
     height: 1080
     color: "#FF0000"
 ​
 ​
     Image {
         id: name
         anchors.fill: parent
         source: "qrc:/Navigation/Resources/MultifunctionDisplay/Navigation/demo.png"
     }
 ​
     Rectangle{
         anchors.centerIn: parent
         width: 800
         height: 600
         color: "#123456"
 ​
 ​
         Text {
             id: demo
             anchors.centerIn: parent
             color: "#FFFFFF"
             font.bold: true
             font.pixelSize: 40
             text: qsTr("QML 地图测试页面")
 ​
         }
     }
 ​
 ​
 ​
 }
 ​
 ​

让Qml控件始终和窗口大小一样

这个方法就有很多了，比如我这个软件里面，我就没有改变窗口大小的区别，所以可以直接在布局中改变QQuickWidget属性，这样是最好的，我这里使用了重绘方法，代码如下：

 void MFD_Navigation::paintEvent(QPaintEvent *event)
 {
     Q_UNUSED(event);
     ui->quickWidget->setGeometry(this->rect());
 }
 ​

不过这样会不会影响性能了，暂时还不知道。我已经不使用这个了，用了布局。

在Qml中加入一个按钮，当返回主菜单按钮

这里用到了Qml与QWidget交互了，最简单的方式还是信号槽，我用的就是这样。

Qml里面生成一个按钮

下面这段代码就是在Qml里面实现一个按钮，最底层是一个Rectangle，设置布局，大小和颜色，上面是一个Text文本，仅设置了文字信息和布局，最上层是一个MouseArea，鼠标点击区域，填充整个Rectangle区域。并在鼠标点击函数里面发送了一个信号。

     Rectangle
     {
         id:menuButton
         anchors.top: parent.top
         anchors.topMargin: 200
         anchors.right: parent.right
         anchors.rightMargin: 50
         width: 120
         height: 40
         color: "#FF0000"
 ​
         Text {
             anchors.centerIn: parent
             id: menuButton_Text
             text: qsTr("返回主菜单")
         }
 ​
         MouseArea
         {
             anchors.fill: parent
             onClicked:
             {
                 root.returnToMenu()
             }
         }
     }

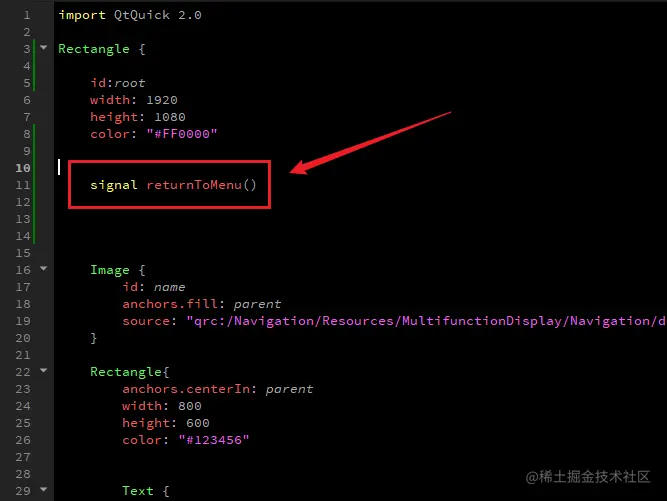

这里还有一个位置需要注意一下，我们需要在Qml的跟下面创建一个信号，如下图所示；

image-20220414211125984

在Widget里面链接槽函数

这里我单独开了一个函数，我感觉后面可能会有好多个信号和槽，这样放在一起好管理，代码如下

 void MFD_Navigation::initQML()
 {
     mItem = ui->quickWidget->rootObject();
     QObject::connect(mItem,SIGNAL(returnToMenu()),this,SLOT(slot_returnToMenu()));
 ​
 }

槽函数就非常简单了，就是再发送一个信号给他的上级。代码如下

 void MFD_Navigation::slot_returnToMenu()
 {
     emit signal_returnToMenu();
 }
 ​

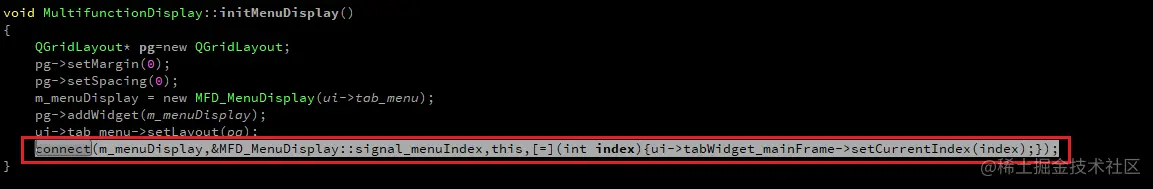

在主文件中链接槽函数

 void MultifunctionDisplay::initMenuDisplay()
 {
     QGridLayout* pg=new QGridLayout;
     pg->setMargin(0);
     pg->setSpacing(0);
     m_menuDisplay = new MFD_MenuDisplay(ui->tab_menu);
     pg->addWidget(m_menuDisplay);
     ui->tab_menu->setLayout(pg);
     connect(m_menuDisplay,&MFD_MenuDisplay::signal_menuIndex,this,[=](int index){ui->tabWidget_mainFrame->setCurrentIndex(index);});
 }

image-20220414211547883

今天就先到这里，后面需要等美术的UI来了在搞地图。

第三阶段成果展示

目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

[video(video-yznBr6e3-1648369267384)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 3.0)]

B站链接：www.bilibili.com/video/BV1WS…

第二阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。展示如下：

[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 2.0)]

B站链接：www.bilibili.com/video/BV1aq…

第一阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 1.0))]

B站链接：www.bilibili.com/video/BV1qJ…

说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由**打不死的小海**复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。
