这是我的第一篇掘金博客，开启掘金写作之路。
1.引言
- 之前使用C++/Qt做的项目中有一个功能是显示结点的拓扑图，既要有结点图标又要有文字信息；而在网上搜了很多，一些是使用Qt编写可拖拽图片的代码，一些是可拖拽的文字等，但是既有图片同时下方显示文字信息的代码没有搜到。
- 啊哈，如果都没有，那我就会是第一个啦~（狗头）

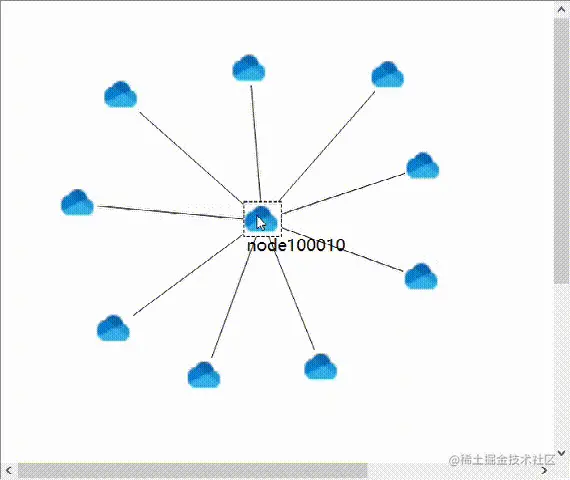

2.效果展示图：
3.踩过的坑
1、一开始呢，肯定是想着先把简单的实现了，那行，就一个一个来，图片和文字，试试能不能单独显示在场景里。这都还算简单，图片使用QPixmap，设置路径load(":/images/img1.png")，设置可选中、可拖拽属性：setPixmap(pixHost.scaled(46, 42, Qt::IgnoreAspectRatio, Qt::SmoothTransformation))，再设置图片的长宽、坐标，ok此时就能将它添加到场景里了pScene->addItem(this)。
显示文字到场景里，使用QGraphicsTextItem：QGraphicsTextItem *text = new QGraphicsTextItem;，设置文字内容、颜色、字体、坐标等，再addItem，文字也能添加到场景里了。
2、这个时候，问题来了，这俩怎么绑定呢，现在倒是都能拖拽，但只是无组织无纪律地游离在场景中。于是在代码里，将对象的函数点出来看（‘.’ or ‘->’），发现一个设置父元素的函数（但是我这个时候没有正确地使用它，导致后来又绕了一大圈），于是我将结点图片的父元素设置为文字。
然后就出现了如下的情况：拖动文字，图片跟着走了，线条还在原地；我再拖动图片，好家伙，这个时候线条隔空跟着走，文字还在原地。崩溃的边缘......
3、不抛弃不放弃，我问了一个曾经可能使用过QGraphicsScene的人，问他怎么绑定文字和图片，让两个一起移动（从这里就开始跑偏了），他说，你可以使用QGraphicsItemGroup。
ok，我使用元素组QGraphicsItemGroup，这次的结果是，拖动节点，文字和图片一起移动了，线条还停在原地的局面，绝了真的，总是会出现意想不到的错。
4、继续问别人，回答说是组接管了内部元素的事件，内部的元素的一些行为就不能被捕捉到，线条就不能跟着移动，所以可能需要做一个元素组与内部元素之间的处理。
ok，我百度后使用void QGraphicsItem::setHandlesChildEvents(bool enabled)，如果enabled为true，则QGraphicsItemGroup将处理其所有子item的事件，为false则QGraphicsItemGroup只处理自己的事件。好家伙，设置完了还是那样，点线分离，我枯了。
又各种搜索，看到在此基础上，需要重新写bool QGraphicsItem::sceneEvent(QEvent *event)虚函数，好的嘛，重写，头文件里声明 + cpp中实现，一顿操作，很好，还是不成功，那个线就是不能响应拖拽事件跟着走。
5、最后的最后，看qt文档也无果（因为英语不好，绝了），只得搜索QGraphicsItem看看它有哪些属性，搜到一篇博客上看到有人分析QGraphicsItem，说它可以设置父元素，于是终于灵光一现，使用文本的QGraphicsTextItem设置其父元素为图片，并且屏蔽文本的可选中和可拖拽性质（无语，之前在第2步的时候，是给图片设置父元素为文字，与这个正确答案擦肩而过，刚好相反）。代码段如下：
//显示结点图片
QPixmap pixHost;
pixHost.load(":/images/router.png");
setPixmap(pixHost.scaled(46, 42, Qt::IgnoreAspectRatio, Qt::SmoothTransformation));
width = 29;
height = 42;
//结点位置
qreal x = 150 * (key % 3 + 1), y = 100 * (key / 3 + 1);
setPos(x, y);
//结点下方的文本
QGraphicsTextItem *text = new QGraphicsTextItem;
text->setPlainText(nodeName); //文字内容
text->setDefaultTextColor(QColor(Qt::black));
text->setFont(QFont("Microsoft YaHei", 12));
text->setPos(0, 35); //文本位置，是其父控件(图片)的相对位置
text->setParentItem(this); //设置文本的父控件为图片
pScene->addItem(this);
这样设置后就可以实现想要的功能了。
源代码地址：链接：pan.baidu.com/s/1_SkD58rU… 提取码：cydq
4.代码结构讲解：
从图上可以看见，这个文件包括三个类：NodeFrame、NodeClass、LinkClass。从main函数进入的是NodeFrame。
-
NodeFrame中将结点信息维护一个链表结构，每个链表中的结点信息取值，赋值给NodeClass类，作为一个结点对象。再使用LinkClass绘制两个结点之间的连线。
-
NodeClass实现的是结点的绘制与显示，也就是我上面说的那一大堆，结点包括文字和图片，并且只有图片可选中。可拖拽，文字不可选中一直跟着图片位置进行移动。在此文件中重写了itemChange、mousePressEvent、mouseMoveEvent、mouseReleaseEvent函数，在拖拽结点的同时触发改变结点连线的位置信息，这样，连线也会跟着结点移动了。
-
LinkClass实现结点与结点之间连线的绘制，连线的出发点与到达点都使用NodeClass结点，获取结点的位置信息，重写paint函数绘制连线。
总结
首先就是遇到事情一定要坚持，大不了像我这种，各种百度，各种问人，虽然问题解决得很慢，不过绕了弯路最后也能绕回来，那也可以呀，至少问题解决了嘛。
然后呢，就是要多思考，如果在设置父元素的时候我知道换一种方式，或者说我尝试各种修改代码，一不小心解决了的话，那可能会节省很多时间。
再然后，在scene中设置两个元素绑定，使用setParentItem即可。
qt官方文档，能看就尽量看这个吧，很全。
——THE END——
