Verilog刷题学习_Day 1

四季宝的守护神
320 阅读5分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路

  1. 代码$display("%h",14'bx0_1010)的输出结果是（）？
A. xxxa        B. xxXa
C. XXXa        D. XXxa

本题答案是B。 部分比特x态为大写X，全部比特x态为小写x

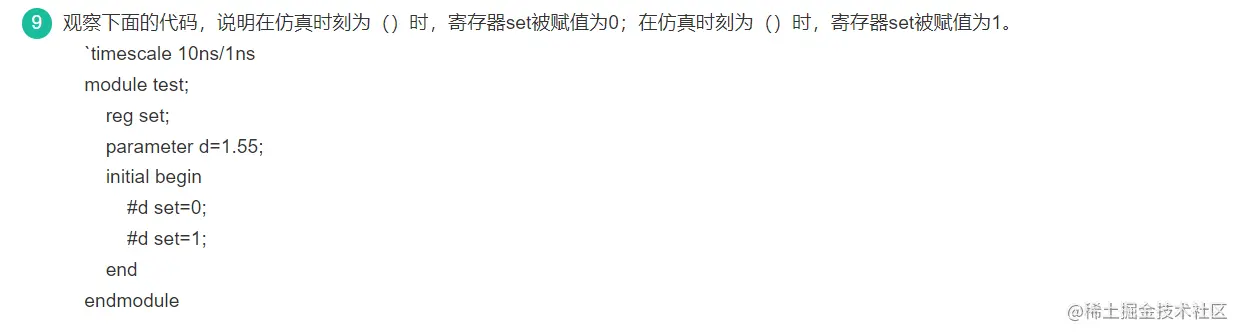

A. 15.5,31                   B. 16,32
C. 1.55,3.1                  D. 1.6,3.2

本题答案选B，`timescale命令定义了test模块的时间单位是10ns，时间精度是1ns。因为，在test模块中，所有的时间值应为10ns的整数倍，且以1ns为时间精度。这样经过取整操作，存在参数d中的延迟时间实际是16ns，这意味着在仿真时刻为16ns时寄存器set被赋值0；在仿真时刻为32ns时寄存器set被赋值1。

  1. 关于verilog中操作符描述错误的是（）
A. <<的优先级大于<
B. 条件操作符优先于拼接操作符
C. >>>逻辑右移，左边补0
D. 使用“==”比较二值逻辑，如果出现X或者Z，则结果为X

本题答案选C，>>>是算术右移，考虑符号位，如果是0，则左边补0，如果是1，则左边补1。

  • 优先级的划分如下，从前到后优先级逐渐降低：
  1. 算数运算符： ! ~ * / % + -
  2. 移位运算符： << >>
  3. 关系运算符: <= < > >=
  4. 等式运算符： == ！= === ！==
  5. 缩减运算符: & | ^ ^~
  6. 逻辑运算符:&& ||，注意不包括逻辑非！
  7. 条件运算符: ？ :
  8. 拼接运算符: {}
  1. 观察下面的选项，选出正确的选项。
A. parameter语句能够在延时的格式说明块中出现
B. 由specparam语句进行定义的参数只能是延时参数
C. 由parameter语句定义的延时参数只能在延时说明块内使用

本题答案选B，

  • specparam语句只能在延时的格式说明块中出现，而parameter语句则不能够在延时的格式说明块中出现。所以A选项是错误的。
  • 由specparam语句定义的延时参数只能在延时说明块内使用，而由parameter语句定义的参数则可以在模块内的任何位置说明。所以C选项是错误的。
  1. 假设a=3’b101，b=3’b001，下列描述错误的是（）
A. ~^a=1’b0
B. a<<2=3’b100
C. (a<b)?1:0=0
D. {3{2’b10}=6’b101010

本题选A,我的选项是C。 我当初脑子也是瓦特了，在想0=0是个啥，A选项是将a按位异或之后再取反，答案应该是1. C选项是？左边不成立，应该是0，所以该选项正确


  • 下面交换a与b两个寄存器值，不正确的代码是

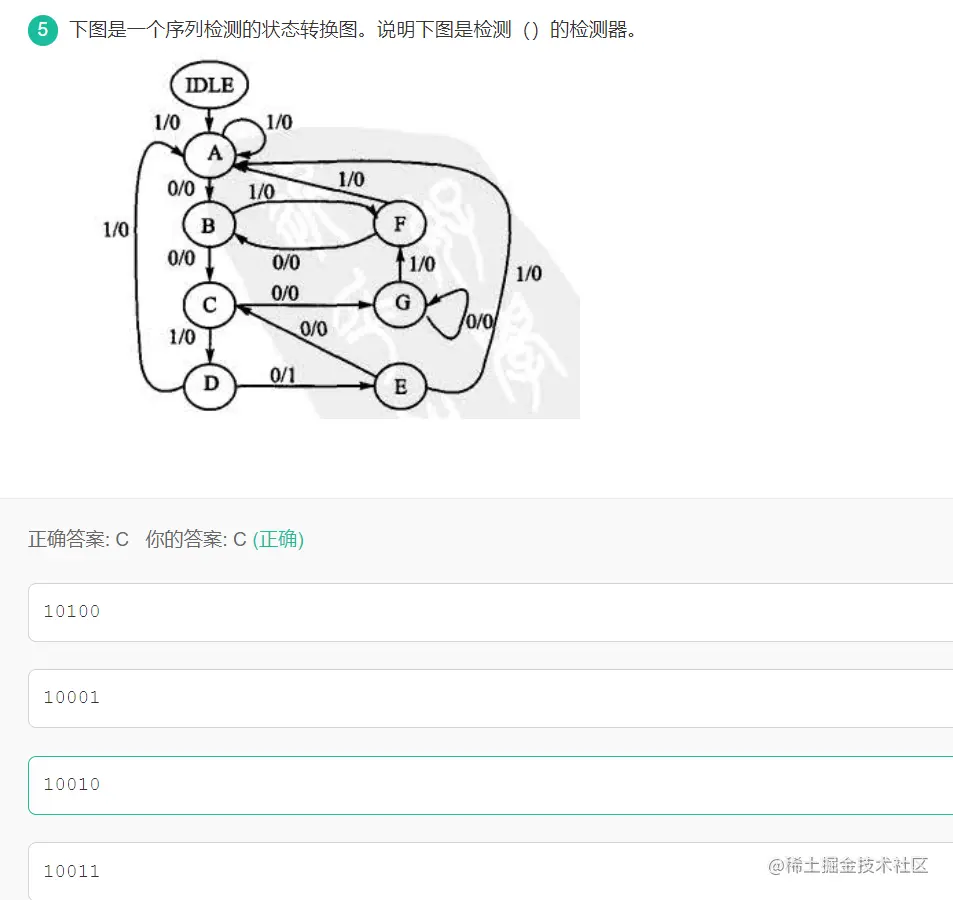

  • mealy机状态转移路径中 左侧为input，右侧为output
  • 检测到特定的序列后输出为1; 状态转移图中只有一个地方输出为1; 从初始态到输出为1的态路径就是检测序列 这一题纯属蒙对了，没太想清楚原因在哪里？
  1. 下面交换a与b两个寄存器值，不正确的代码是
always @(posedge clk) begin
    a = b ;
end
always @(posedge clk) begin
    b = a;
end

此时的2 个 always 块中的语句是同时进行的，但是 a=b 与 b=a 是无法判定执行顺序的，这就造成了竞争的局面。但不管哪个先执行（和编译器等有关系），不考虑 timing 问题时，他们执行顺序总有先后，最后 a 与 b 的值总是相等的。没有达到交换 2 个寄存器值的效果。

always @(posedge clk) begin
    a <= b ;
end
always @(posedge clk) begin
    b <= a;
end

这里面的2 个 always 块中语句并行执行，赋值操作右端操作数使用的是上一个时钟周期的旧值，此时 a<=b 与 b<=a 就可以相互不干扰的执行，达到交换寄存器值的目的。 这种非阻塞赋值并不是马上执行的，而是在“always”块内的下一条语句执行后，b并不等于a，而是保持原来的值，直到“always”块结束后，才进行赋值。

  • 锁存器和触发器是构成时序逻辑电路的基本单元,锁存器是对电平敏感，触发器是对边沿敏感。
  1. 关于同步FIFO设计中，data_in是输入数据，data_out是输出数据，wr_en是写使能，rd_en是读使能，full是写满标志，empty是读空标志，fifo_data_cnt为内部的计数器，Deepth_fifo为FIFO的深度，下列描述错误的是（）
A. FIFO 的场景分为几种，Read，Write，No ReadNo Write，BothRead Write，需要考虑所有情况的处理
B. fifo_data_cnt，当复位的时候，为 0，当未读未写的时候，维持不变；
当仅读未写，同时 FIFO 不空的时候，-1；当仅写未读同时 FIFO 不满的时候，+1；当同时读写的时候，维持不变
C. 当读使能的时候，并且 FIFO 不空，那么将读指针地方的数据读出到 data_out，
当写使能的时候，并且 FIFO 不满，那么将 data_in 写指针地方的数据打到 FIFO 内部
D. FIFO 满的逻辑是判断 fifo_data_cnt为0时， 或者读写指针相同。

本题答案选D，当cnt为Deepth_fifo或为（Deepth_fifo-1)但正在写，满标准为1，其他情况为0；

  • fifo利用格雷码进行同步的时候，满的条件是 格雷码的前两位不同，后面尾数都相同；如果转为二进制，就是第一位不同，后面位数相同

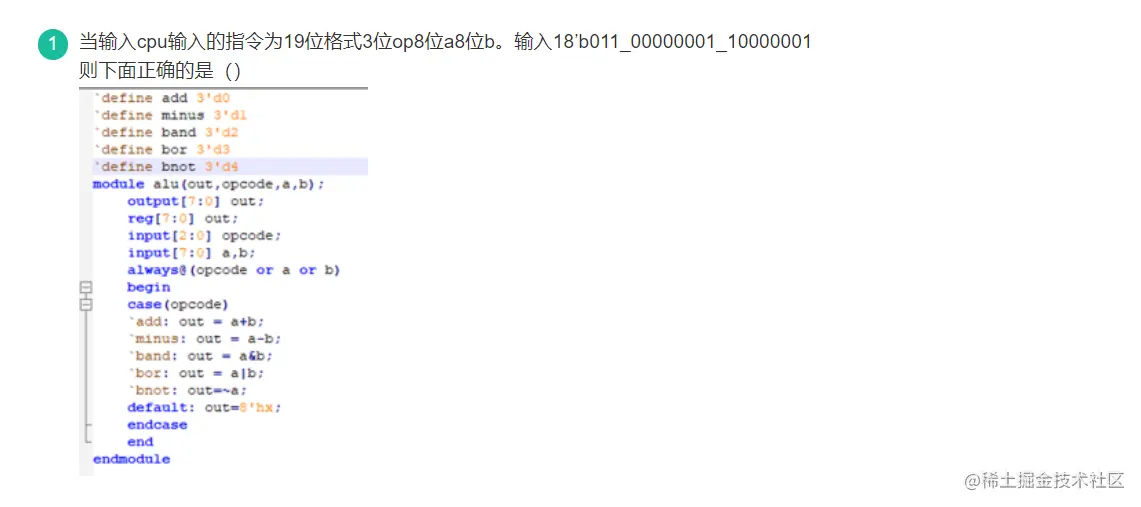

A. 8'b10000001
B. 8'b11111110
C. 8'b10000010
D. 1

本题答案选A,因为opcode是3'b011  相当于 3'd3 为 bor操作，所以 a  8'b00000001 与 b  8'b10000001相或得8'b10000001

  • 因为opcode=bor，所以输出a与b按位或，即8'b10000001
