MDN上的Canvas太阳系例子我终于彻底看懂了！！

blanca777
951 阅读3分钟

来自MDN上的Canvas动画例子--太阳系动画

本文将从例子源码入手，带你从我个人角度理解Canvas太阳系动画的实现，并对一些api做出介绍解释，首先说明我也是刚学习的Canvas，有出错的地方还请指教。


代码在关键处有注释说明。

初始化

<canvas id="canvas" width="300" height="300"></canvas>
<script>
  // 获取canvas内容上下文（基础操作）
  var ctx = document.getElementById('canvas').getContext('2d');

  // 如果把每次绘画图形当成一个图层，那么globalCompositeOperation规定了图层之间的合成模式，
  // 'destination-over'设置在现有的画布内容（图层）后面绘制新的图形。
  // 在下方draw函数绘制图形时，是按绘画地球，月球，太阳的顺序绘画的，
  // 以'destination-over'绘画太阳会放在图层最下方，这样不会覆盖地球和月球
  ctx.globalCompositeOperation = 'destination-over';

  var sun = new Image();
  var moon = new Image();
  var earth = new Image();
  function init() {
    sun.src = 'https://mdn.mozillademos.org/files/1456/Canvas_sun.png';
    moon.src = 'https://mdn.mozillademos.org/files/1443/Canvas_moon.png';
    earth.src = 'https://mdn.mozillademos.org/files/1429/Canvas_earth.png';

    // 这里其实应该设置img.onload在调用绘画函数draw的，但是由于我们使用了递归方式，
    // 所以图片还是能在后续被使用到，只不过会在第一帧的时候图片不展示，
    // 如果有需要可以加入onload判断再调用draw函数
    window.requestAnimationFrame(draw);
  }

  function draw() {
    ...
    ...
    // canvas使用递归实现动画，每次递归函数在最开始清除上一次绘制的内容，使用rAF实现递归避免卡帧
    window.requestAnimationFrame(draw);
  }

  init();
</script>

 function draw() {
    ctx.clearRect(0, 0, 300, 300); // clear canvas
    ctx.fillStyle = 'rgba(0,0,0,0.4)';
    ctx.strokeStyle = 'rgba(0,153,255,0.4)';
    ctx.save();
    ...
    ...
}

为了实现动画，在每次绘制新的画面时需要清除旧画面，ctx.clearRect(x, y, width, height)，清除规定矩形内的内容，这个矩形范围的左上角在 (x, y)，宽度和高度分别由 width 和height确定。

ctx.fillStyle = 'rgba(0,0,0,0.4)';规定填充的样式

ctx.strokeStyle = 'rgba(0,153,255,0.4)';规定画笔的样式

ctx.save();保存在这之前的状态设置，包括填充，画笔样式和原点位置，在绘画太阳图片的时候需要用到初始状态，因为在绘画地球和月球的时候原点的位置是不同的，根据原点进行旋转，根据时间调整旋转的角度。

绘制地球

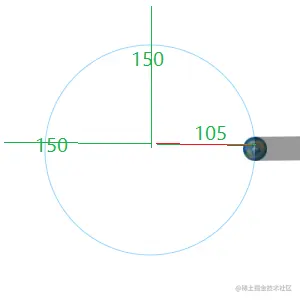

下载 (1).png

下载 (4).png 绿色线的夹角就是旋转的角度。

 function draw() {
    ...
    ctx.translate(150, 150);
    var time = new Date();
    ctx.rotate(
      ((2 * Math.PI) / 60) * time.getSeconds() +
        ((2 * Math.PI) / 60000) * time.getMilliseconds()
    );
    ctx.translate(105, 0);
    ctx.fillRect(0, -12, 50, 24); // Shadow
    ctx.drawImage(earth, -12, -12);
    ...
}

ctx.translate(150, 150);移动原点，依据目前原点进行移动，一开始为(0,0)，现在为(150,150)，为canvas画布的中心，也是地球围绕太阳旋转的中心，之后调用ctx.rotate进行旋转，((2 * Math.PI) / 60) * time.getSeconds() 旋转的角度根据时间进行变化，60秒旋转一周，为了更加丝滑加上了((2 * Math.PI) / 60000) * time.getMilliseconds(),不然1秒转6度看起来卡卡的，利用当前毫秒调整角度就流畅很多了，这里就是实现地球围绕太阳旋转的代码分析了。

之后绘制出地球的位置，因为月球围绕地球旋转，所以我们把原点放到地球中心ctx.translate(105, 0);通过ctx.drawImage(earth, -12, -12);绘制出地球图片，并附上阴影ctx.fillRect(0, -12, 50, 24);来模拟日照背影，由于前面设置了globalCompositeOperation模式，所以应该先绘制阴影在绘制地球，这样阴影会覆盖地球的一半。如上图就是第一次绘画的结果。

绘制月球

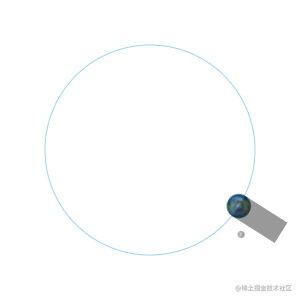

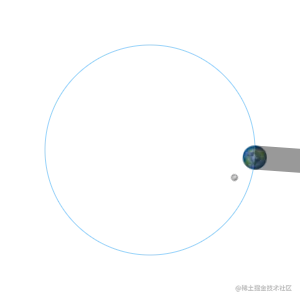

下载 (2).png 下载 (3).png

之后就是绘制月球了，方法其实跟绘制地球差不多，这里就不过多讲解了。

疑问一

可能这中途会有一个疑问，就是使用translate改变原点然后rotate旋转怎么不会带动地球（或者整个画布）进行旋转呢？

对canvas不太熟悉很容易产生这样的误解，会跟css中的联系起来，导致结果跟想象的不一致。在canvas中，绘制是一步一步执行的，毕竟用js写的嘛，设置样式也讲究顺序，像fillStyle,strokeStyle,当然translate,rotate也是，这两个api指规定了下方canvas代码的原点和x轴旋转的角度，它并不会绘制出什么内容，也不会对上方代码已经绘制出来的图形有影响，更不会影响原始画布，千万不要给css规则带跑了。

绘制太阳

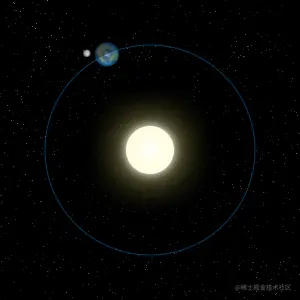

下载 (5).png

 function draw() {
    ...
    ...
    ctx.restore();
    ctx.beginPath();
    ctx.arc(150, 150, 105, 0, Math.PI * 2, false); // Earth orbit
    ctx.stroke();
    ctx.drawImage(sun, 0, 0, 300, 300);

    window.requestAnimationFrame(draw);
}

这一步就很简单了，只需要在中间画上就行了，这里使用 ctx.restore()恢复之前保存的状态，这时候原点回到了(0,0),也没有进行rotate旋转，拿起画笔ctx.beginPath();,画一下中间蓝色的地球轨道线ctx.arc(150, 150, 105, 0, Math.PI * 2, false);ctx.stroke();，最后再绘制太阳图片ctx.drawImage(sun, 0, 0, 300, 300),从相对原点(0,0)的(0,0)位置开始，宽高300绘制太阳，上面几张图为了理解方便把轨道线提前绘制了。

进入递归
