链路聚合模式
手工负载分担模式
手工配置Eth-Trunk 、成员接口的加入，不需要链路聚合控制协议的参与
手工负载分担模式下所有活动链路都参与数据转发，平均分担流量，因此成为负载分担模式
如果设备不支持LACP协议时，可以使用手工负载分担模式
见实验一
LACP模式
LACP模式分类
二层链路聚合
Eth-Trunk技术可以用来绑定相同类型的端口，在一个二层交换机上，一般把接入层交换机与分布层交换机之间的链路称作二层链路聚合
二层链路聚合的实现（见实验二）
三层链路聚合
三层Eth-Trunk用于分布层到分布层以及分布层到核心层的部署，在配置Eth-Trunk时要求链路两边的端口使用相同的方式进行配置
三层链路聚合的实现（见实验三）
实验一 手工负载分担模式配置
实验拓扑图
配置VLAN和trunk
[S3-GigabitEthernet0/0/1]di th
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10
[S5-GigabitEthernet0/0/1]di th
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 20
[S4-GigabitEthernet0/0/1]di th
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10
[S6-GigabitEthernet0/0/1]di th
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 20
[S1-GigabitEthernet0/0/4]di th
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10
[S1-GigabitEthernet0/0/5]di th
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 20
[S2-GigabitEthernet0/0/4]di th
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10
[S2-GigabitEthernet0/0/5]di th
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 20
配置S1和S2之间的Eth-Trunk
S1
int Eth-Trunk 1 //创建链路聚合组 1
trunkport g 0/0/1 to 0/0/3 //直接把接口加入以太通道
验证
S2
int Eth 1
trunkport g 0/0/1 to 0/0/3

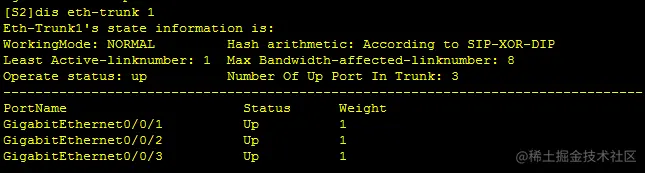

验证
发现状态都是UP，但是我们还没来得及配置，怎么都开了，注意：在默认情况下Eth-Trunk的工作模式为手工模式
对S1和S2配置
[S1]int Eth-Trunk 1
[S1-Eth-Trunk1]mode manual load-balance
[S2]int Eth-Trunk 1
[S2-Eth-Trunk1]m m l
配置S1和S2的Eth-Trunk为Trunk，并放行流量VLAN10 、VLAN 20
[S1-Eth-Trunk1]p l t
[S1-Eth-Trunk1]p t a v 10 20
[S2-Eth-Trunk1]p l t
[S2-Eth-Trunk1]p t a v 10 20
配置Eth-Trunk负载分担模式
在S1和S2的配置负载分担模式为源MAC地址
[S1-Eth-Trunk1]load-balance src-dst-mac
[S2-Eth-Trunk1]load src-dst-mac
配置接口阈值
[S1-Eth-Trunk1]least active-linknumber 3
[S2-Eth-Trunk1]l a 3

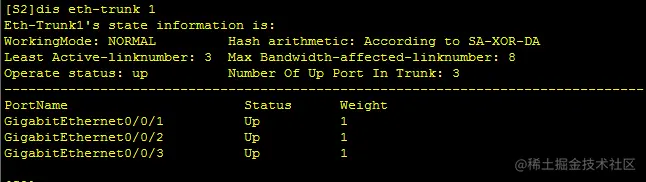

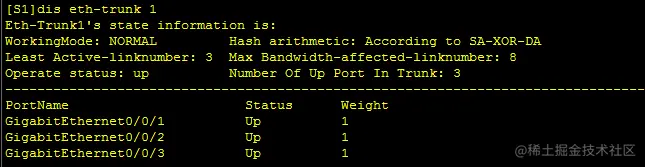

检查最终现象
实验二 静态LACP二层链路配置实验

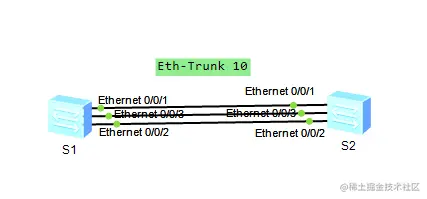

实验拓扑图
创建链路聚合组10
[S1]int Eth-Trunk 10
[S2]int Eth-Trunk 10
链路聚合模式为静态LACP模式
[S1-Eth-Trunk10]mode lacp-static
[S2-Eth-Trunk10]mode lacp-static
将接口加入到聚合组10
[S1-Eth-Trunk10]trunkport e 0/0/1 to 0/0/3
[S2-Eth-Trunk10]trunkport e 0/0/1 to 0/0/3

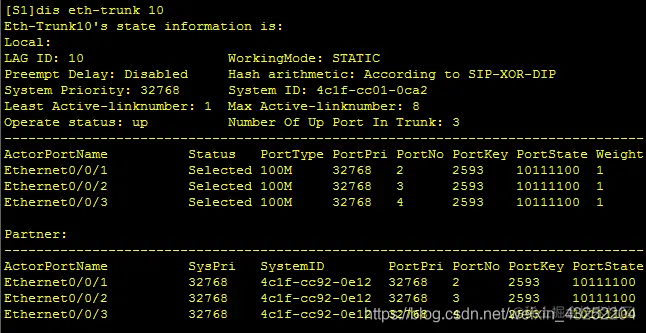

检查配置结果
手动定义接口活动阈值
[S1-Eth-Trunk10]max active-linknumber 2
修改LACP优先级
[S1]lacp priority 100
修改接口优先级
[S1]int e 0/0/1
[S1-Ethernet0/0/1]lacp priority 100
开启抢占功能
[S1-Eth-Trunk10]lacp preempt enable
配置负载分担方式
[S1-Eth-Trunk10]load-balance src-dst-mac
[S2-Eth-Trunk10]load src-dst-mac
检查
实验三 静态LACP模式三层链路配置实验

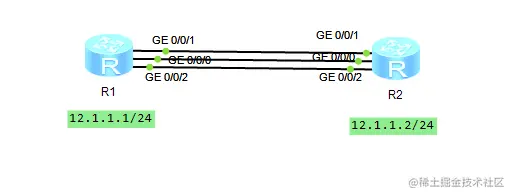

实验拓扑图
定义链路聚合组Eth-Trunk 1，开启三层链路聚合
[R1]int Eth-Trunk 1 //定义组1
[R1-Eth-Trunk1]undo portswitch //开启三层
[R1-Eth-Trunk1]ip add 12.1.1.2 24 //配置IP地址
[R2]int Eth-Trunk 1
[R2-Eth-Trunk1]undo portswitch
[R2-Eth-Trunk1]ip add 12.1.1.2 24
配置模式为静态
[R1-Eth-Trunk1]mode lacp-static
[R2-Eth-Trunk1]mode lacp-static
把接口加入链路聚合组1
[R1-Eth-Trunk1]trunkport g 0/0/0 to 0/0/2
[R2-Eth-Trunk1]trunkport g 0/0/0 to 0/0/2

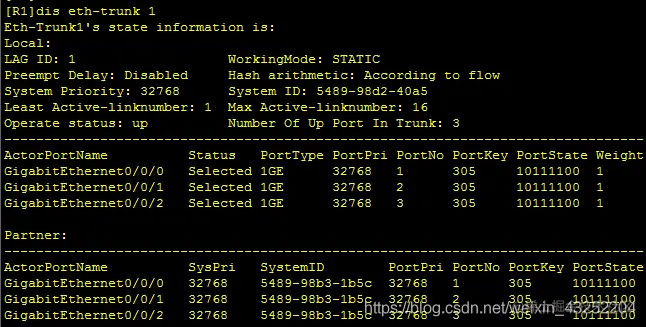

检查

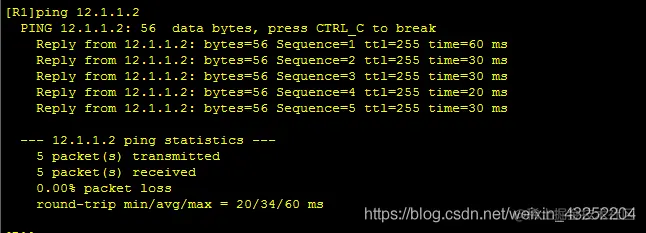

测试网络联通
附加：
定义上线活动接口阈值2
[R1-Eth-Trunk1]max active-linknumber 2
设置R1的系统优先级为10
[R1]lacp priority 100
定义R1的G0/0/0到G0/0/1的接口优先级为100
[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]lacp priority 100
[R1-GigabitEthernet0/0/1]int g 0/0/0
[R1-GigabitEthernet0/0/0]lacp priority 100
开启抢占功能
[R1-Eth-Trunk1]lacp preempt enable
