1、基本介绍

桥接模式(Bridge)-基本介绍
基本介绍:

  1. 桥接模式是指:将实现与抽象放在两个不同的类层次中,使两个层次可以独立改变
  2. 是一种 结构型 设计模式

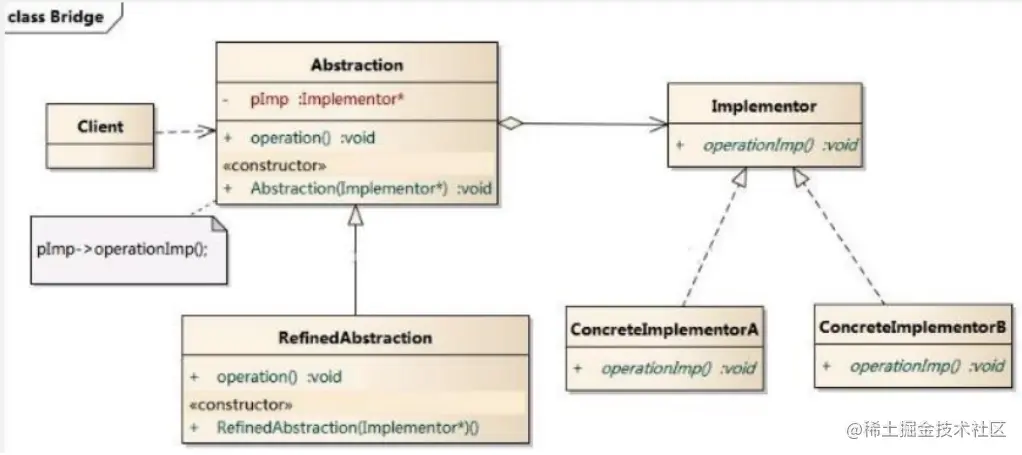

  3. Bridge 模式基于 类的最小设计原则 ,通过使用封装、聚合及继承等行为让不同的类承担不同的职责。它的主要特点是把抽象( Abstraction )与行为实现( Implementation )分离开来,从而可以保持各部分的独立性以及应对他们的功能扩展。 原理图如下:


  1. Client类:桥接模式的调用者
  2. 抽象类(Abstraction) :维护了 Implementor / 即它的实现类ConcreteImplementorA.., 二者是聚合关系, Abstraction 充当桥接类
  3. RefinedAbstraction :是抽象抽象类的子类
  4. Implementor:行为实现类的接口
  5. ConcreteImplementorA/B:行为的具体实现类
  6. 从 UML 图:这里的抽象类和接口是聚合的关系,其实调用和被调用关系 (桥接类把 行为接口作为属性)

桥接模式解决手机操作问题

使用桥接模式改进传统方式,让程序具有搞好的扩展性,利用程序维护

  1. 应用实例说明(和前面要求一样)

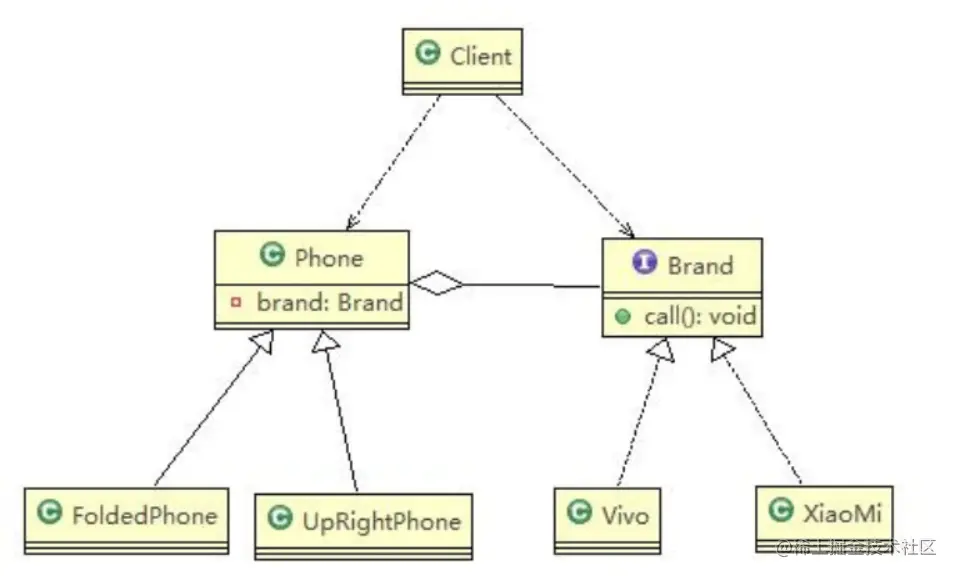

  2. 使用桥接模式对应的类图
