一、准备工作
1.1、相关资源
- 苹果开源地址：opensource.apple.com/releases/
- objc4-838下载链接：github.com/apple-oss-d…
- libmalloc下载链接：github.com/apple-oss-d…
1.2、三种断点调试思路
- 断点：使用真机下断点，按住control点击step in
- 符号断点：command+8，Xcode左下角点击“+”，选择Symbolic Breakpoint，输入断点关键字，增加断点
- 汇编：断点停住时，在Xcode菜单栏中选择Debug->Debug WorkFlow->Always Show Disassembly，按住control点击step in
二、alloc底层探究
2.1、调用流程
在源码中断点alloc并深入，得知alloc调用流程是：
alloc->objc_alloc->callAlloc->objc_msgSend(alloc)->_objc_rootAlloc->callAlloc->_objc_rootAllocWithZone->_class_createInstanceFromZone
如果用command查看alloc源码，发现是下面这样：
+ (id)alloc {
return _objc_rootAlloc(self);
}
那为何第一步alloc是执行objc_alloc呢，原因是llvm对底层方法进行了优化，alloc被hook成了objc_alloc，这样做的目的就是标记一个receiver，在标记完这个类为receiver之后都会进入普通的消息发送判断（调用fixupMessageRef，然后第二次进入的alloc方法），这样做的目的其实就是间接符号的绑定。当然在fixupMessageRef中似乎不止alloc，还有其他的几个方法，例如release，retain等。
/***********************************************************************
* fixupMessageRef
* Repairs an old vtable dispatch call site.
* vtable dispatch itself is not supported.
**********************************************************************/
static void
fixupMessageRef(message_ref_t *msg)
{
msg->sel = sel_registerName((const char *)msg->sel);
if (msg->imp == &objc_msgSend_fixup) {
if (msg->sel == @selector(alloc)) {
msg->imp = (IMP)&objc_alloc;
} else if (msg->sel == @selector(allocWithZone:)) {
msg->imp = (IMP)&objc_allocWithZone;
} else if (msg->sel == @selector(retain)) {
msg->imp = (IMP)&objc_retain;
}
}
......
}
2.2、callAlloc
注意到上面callAlloc执行了两次，分析callAlloc源码
/**
注意：
slowpath和fastpath 这两个都是objc源码中定义的宏，其定义如下:
//x很可能为真， fastpath 可以简称为 真值判断
#define fastpath(x) (__builtin_expect(bool(x), 1))
//x很可能为假，slowpath 可以简称为 假值判断
#define slowpath(x) (__builtin_expect(bool(x), 0))
其中的__builtin_expect指令是由gcc引入的，
1、目的：编译器可以对代码进行优化，以减少指令跳转带来的性能下降。即性能优化
2、作用：允许程序员将最有可能执行的分支告诉编译器。
3、指令的写法为：__builtin_expect(EXP, N)。表示 EXP==N的概率很大。
4、fastpath定义中__builtin_expect((x),1)表示x的值为真的可能性更大；即 执行if 里面语句的机会更大
5、slowpath定义中的__builtin_expect((x),0)表示 x 的值为假的可能性更大。即执行else 里面语句的机会更大
6、在日常的开发中，也可以通过设置来优化编译器，达到性能优化的目的，设置的路径为：Build Setting --> Optimization Level --> Debug --> 将None 改为 fastest 或者 smallest
cls->ISA()->hasCustomAWZ()
其中fastpath中的 cls->ISA()->hasCustomAWZ() 表示判断一个类是否有自定义的 +allocWithZone 实现，这里通过断点调试，是没有自定义的实现，所以会执行到 if 里面的代码，即走到_objc_rootAllocWithZone。
*/
static ALWAYS_INLINE id
callAlloc(Class cls, bool checkNil, bool allocWithZone=false)
{
#if __OBJC2__
if (slowpath(checkNil && !cls)) return nil;
if (fastpath(!cls->ISA()->hasCustomAWZ())) {
return _objc_rootAllocWithZone(cls, nil);
}
#endif
// No shortcuts available.
if (allocWithZone) {
return ((id(*)(id, SEL, struct _NSZone *))objc_msgSend)(cls, @selector(allocWithZone:), nil);
}
return ((id(*)(id, SEL))objc_msgSend)(cls, @selector(alloc));
}
2.3、alloc流程图
三、对象的创建流程
可以看到，alloc最后走到的方法是_class_createInstanceFromZone，此方法主要做了下面三件事：
cls->instanceSize(extraBytes)计算需要开辟的内存空间大小obj = (id)calloc(1, size)申请内存，返回地址指针obj->initInstanceIsa(cls, hasCxxDtor)将 类 与 isa 关联
static ALWAYS_INLINE id
_class_createInstanceFromZone(Class cls, size_t extraBytes, void *zone,
int construct_flags = OBJECT_CONSTRUCT_NONE,
bool cxxConstruct = true,
size_t *outAllocatedSize = nil)
{
ASSERT(cls->isRealized());
// Read class's info bits all at once for performance
bool hasCxxCtor = cxxConstruct && cls->hasCxxCtor();
bool hasCxxDtor = cls->hasCxxDtor();
bool fast = cls->canAllocNonpointer();
size_t size;
//计算当前类需要开辟的内存空间大小
size = cls->instanceSize(extraBytes);
if (outAllocatedSize) *outAllocatedSize = size;
id obj;
if (zone) {
obj = (id)malloc_zone_calloc((malloc_zone_t *)zone, 1, size);
} else {
//申请内存空间
obj = (id)calloc(1, size);
}
if (slowpath(!obj)) {
if (construct_flags & OBJECT_CONSTRUCT_CALL_BADALLOC) {
return _objc_callBadAllocHandler(cls);
}
return nil;
}
if (!zone && fast) {
//将类cls和obj指针进行关联
obj->initInstanceIsa(cls, hasCxxDtor);
} else {
// Use raw pointer isa on the assumption that they might be
// doing something weird with the zone or RR.
obj->initIsa(cls);
}
if (fastpath(!hasCxxCtor)) {
return obj;
}
construct_flags |= OBJECT_CONSTRUCT_FREE_ONFAILURE;
return object_cxxConstructFromClass(obj, cls, construct_flags);
}
3.1、 instanceSize-要开辟的内存空间大小计算
查看 instanceSize源码
// Class's ivar size rounded up to a pointer-size boundary.
uint32_t alignedInstanceSize() const {
return word_align(unalignedInstanceSize());
}
inline size_t instanceSize(size_t extraBytes) const {
if (fastpath(cache.hasFastInstanceSize(extraBytes))) {
return cache.fastInstanceSize(extraBytes);
}
size_t size = alignedInstanceSize() + extraBytes;
// CF requires all objects be at least 16 bytes.
if (size < 16) size = 16;
return size;
}
在源码中可以看到 对象的最终内存大小 先调用 alignedInstanceSize，这里是通过内存对齐的方式计算一个类的结构所需的大小
#ifdef __LP64__
# define WORD_SHIFT 3UL
# define WORD_MASK 7UL
# define WORD_BITS 64
#else
# define WORD_SHIFT 2UL
# define WORD_MASK 3UL
# define WORD_BITS 32
#endif
// Class's ivar size rounded up to a pointer-size boundary.
uint32_t alignedInstanceSize() const {
return word_align(unalignedInstanceSize());
}
static inline uint32_t word_align(uint32_t x) {
return (x + WORD_MASK) & ~WORD_MASK;
}
从源码中可以得出是通过8的倍数内存对齐的，也就是说 alignedInstanceSize 计算的大小一定是 8的倍数
#ifdef __LP64__
# define WORD_SHIFT 3UL
# define WORD_MASK 7UL
# define WORD_BITS 64
#else
# define WORD_SHIFT 2UL
# define WORD_MASK 3UL
# define WORD_BITS 32
#endif
static inline uint32_t word_align(uint32_t x) {
return (x + WORD_MASK) & ~WORD_MASK;
}
那么对于 一个对象实际所需的内存大小是通过，类中的一些信息来直接读取的，由此来作为内存补齐的基数
// May be unaligned depending on class's ivars.
uint32_t unalignedInstanceSize() const {
ASSERT(isRealized());
return data()->ro()->instanceSize;
}
到这里还没有对象所需的大小还没计算完成，在源码中可以看到最终会返回至少 16
// CF requires all objects be at least 16 bytes.
if (size < 16) size = 16;
也就是说，一个对象的内存大小 size >= 16
3.2、 calloc-申请内存

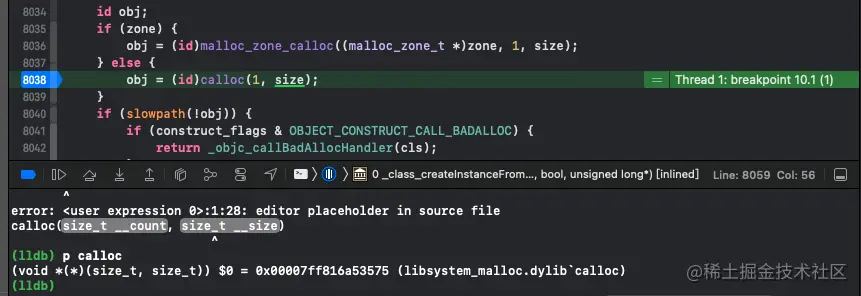

通过打印了calloc 方法可以看到这个方法在 libsystem_malloc库里面
断点调试lib system_malloc源码，最终调用的是_malloc_zone_calloc，这里可以得出，最终获取到返回的指针是通过zone->calloc(zone, num_items, size);返回的
MALLOC_NOINLINE
static void *
_malloc_zone_calloc(malloc_zone_t *zone, size_t num_items, size_t size,
malloc_zone_options_t mzo)
{
MALLOC_TRACE(TRACE_calloc | DBG_FUNC_START, (uintptr_t)zone, num_items, size, 0);
void *ptr;
if (malloc_check_start) {
internal_check();
}
ptr = zone->calloc(zone, num_items, size);
if (os_unlikely(malloc_logger)) {
malloc_logger(MALLOC_LOG_TYPE_ALLOCATE | MALLOC_LOG_TYPE_HAS_ZONE | MALLOC_LOG_TYPE_CLEARED, (uintptr_t)zone,
(uintptr_t)(num_items * size), 0, (uintptr_t)ptr, 0);
}
MALLOC_TRACE(TRACE_calloc | DBG_FUNC_END, (uintptr_t)zone, num_items, size, (uintptr_t)ptr);
if (os_unlikely(ptr == NULL)) {
malloc_set_errno_fast(mzo, ENOMEM);
}
return ptr;
}
此时会发现又无法跟进了，那继续打印 zone->calloc，发现这个方法在这个当前库里面
搜索 default_zone_calloc
static void *
default_zone_calloc(malloc_zone_t *zone, size_t num_items, size_t size)
{
zone = runtime_default_zone();
return zone->calloc(zone, num_items, size);
}
继续断点调试，找到nano_calloc，这里看到之前返回的指针是通过 _nano_malloc_check_clear来获取的，查看源码：
static void *
nano_calloc(nanozone_t *nanozone, size_t num_items, size_t size)
{
size_t total_bytes;
if (calloc_get_size(num_items, size, 0, &total_bytes)) {
return NULL;
}
if (total_bytes <= NANO_MAX_SIZE) {
void *p = _nano_malloc_check_clear(nanozone, total_bytes, 1);
if (p) {
return p;
} else {
/* FALLTHROUGH to helper zone */
}
}
malloc_zone_t *zone = (malloc_zone_t *)(nanozone->helper_zone);
return zone->calloc(zone, 1, total_bytes);
}
继续跟进 _nano_malloc_check_clear，这里可以得出，calloc返回的指针在这里是通过 segregated_next_block 函数返回的
static void *
_nano_malloc_check_clear(nanozone_t *nanozone, size_t size, boolean_t cleared_requested)
{
MALLOC_TRACE(TRACE_nano_malloc, (uintptr_t)nanozone, size, cleared_requested, 0);
void *ptr;
size_t slot_key;
size_t slot_bytes = segregated_size_to_fit(nanozone, size, &slot_key); // Note slot_key is set here
mag_index_t mag_index = nano_mag_index(nanozone);
nano_meta_admin_t pMeta = &(nanozone->meta_data[mag_index][slot_key]);
ptr = OSAtomicDequeue(&(pMeta->slot_LIFO), offsetof(struct chained_block_s, next));
if (ptr) {
unsigned debug_flags = nanozone->debug_flags;
#if NANO_FREE_DEQUEUE_DILIGENCE
size_t gotSize;
nano_blk_addr_t p; // the compiler holds this in a register
p.addr = (uint64_t)ptr; // Begin the dissection of ptr
if (NANOZONE_SIGNATURE != p.fields.nano_signature) {
malloc_zone_error(debug_flags, true,
"Invalid signature for pointer %p dequeued from free list\n",
ptr);
}
if (mag_index != p.fields.nano_mag_index) {
malloc_zone_error(debug_flags, true,
"Mismatched magazine for pointer %p dequeued from free list\n",
ptr);
}
gotSize = _nano_vet_and_size_of_free(nanozone, ptr);
if (0 == gotSize) {
malloc_zone_error(debug_flags, true,
"Invalid pointer %p dequeued from free list\n", ptr);
}
if (gotSize != slot_bytes) {
malloc_zone_error(debug_flags, true,
"Mismatched size for pointer %p dequeued from free list\n",
ptr);
}
if (!_nano_block_has_canary_value(nanozone, ptr)) {
malloc_zone_error(debug_flags, true,
"Heap corruption detected, free list canary is damaged for %p\n"
"*** Incorrect guard value: %lu\n", ptr,
((chained_block_t)ptr)->double_free_guard);
}
#if defined(DEBUG)
void *next = (void *)(((chained_block_t)ptr)->next);
if (next) {
p.addr = (uint64_t)next; // Begin the dissection of next
if (NANOZONE_SIGNATURE != p.fields.nano_signature) {
malloc_zone_error(debug_flags, true,
"Invalid next signature for pointer %p dequeued from free "
"list, next = %p\n", ptr, "next");
}
if (mag_index != p.fields.nano_mag_index) {
malloc_zone_error(debug_flags, true,
"Mismatched next magazine for pointer %p dequeued from "
"free list, next = %p\n", ptr, next);
}
gotSize = _nano_vet_and_size_of_free(nanozone, next);
if (0 == gotSize) {
malloc_zone_error(debug_flags, true,
"Invalid next for pointer %p dequeued from free list, "
"next = %p\n", ptr, next);
}
if (gotSize != slot_bytes) {
malloc_zone_error(debug_flags, true,
"Mismatched next size for pointer %p dequeued from free "
"list, next = %p\n", ptr, next);
}
}
#endif /* DEBUG */
#endif /* NANO_FREE_DEQUEUE_DILIGENCE */
((chained_block_t)ptr)->double_free_guard = 0;
((chained_block_t)ptr)->next = NULL; // clear out next pointer to protect free list
} else {
ptr = segregated_next_block(nanozone, pMeta, slot_bytes, mag_index);
}
if (cleared_requested && ptr) {
memset(ptr, 0, slot_bytes); // TODO: Needs a memory barrier after memset to ensure zeroes land first?
}
return ptr;
}
并且在这里对指针的大小又通过 segregated_size_to_fit函数做了一个内存对齐，通过源码中的定义可以的看出，对象的内存又做了16字节的内存对齐
static MALLOC_INLINE size_t
segregated_size_to_fit(nanozone_t *nanozone, size_t size, size_t *pKey)
{
size_t k, slot_bytes;
if (0 == size) {
size = NANO_REGIME_QUANTA_SIZE; // Historical behavior
}
k = (size + NANO_REGIME_QUANTA_SIZE - 1) >> SHIFT_NANO_QUANTUM; // round up and shift for number of quanta
slot_bytes = k << SHIFT_NANO_QUANTUM; // multiply by power of two quanta size
*pKey = k - 1; // Zero-based!
return slot_bytes;
}
对象创建的第一步就是通过instanceSize计算内存大小，并且是通过 8字节对齐，那么为什么在 这里又进行16字节对齐呢？
以空间换时间。苹果采取16字节对⻬，是因为OC的对象中，第一位叫isa指针，它是必然存在的， 而且它就占了8位字节，就算对象中没有其他的属性了，也一定有一个isa，那对象就至少要占用8 位字节。如果以8位字节对⻬的话，如果连续的两块内存都是没有属性的对象，那么它们的内存空 间就会完全的挨在一起，是容易混乱的。以16字节为一块，这就保证了CPU在读取的时候，按照块 读取就可以，效率更高，同时还不容易混乱。
3.3、initInstanceIsa-将类和isa关联
inline void
objc_object::initIsa(Class cls)
{
initIsa(cls, false, false);
}
inline void
objc_object::initIsa(Class cls, bool nonpointer, UNUSED_WITHOUT_INDEXED_ISA_AND_DTOR_BIT bool hasCxxDtor)
{
ASSERT(!isTaggedPointer());
isa_t newisa(0);
if (!nonpointer) {
newisa.setClass(cls, this);
} else {
ASSERT(!DisableNonpointerIsa);
ASSERT(!cls->instancesRequireRawIsa());
#if SUPPORT_INDEXED_ISA
ASSERT(cls->classArrayIndex() > 0);
newisa.bits = ISA_INDEX_MAGIC_VALUE;
// isa.magic is part of ISA_MAGIC_VALUE
// isa.nonpointer is part of ISA_MAGIC_VALUE
newisa.has_cxx_dtor = hasCxxDtor;
newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else
newisa.bits = ISA_MAGIC_VALUE;
// isa.magic is part of ISA_MAGIC_VALUE
// isa.nonpointer is part of ISA_MAGIC_VALUE
# if ISA_HAS_CXX_DTOR_BIT
newisa.has_cxx_dtor = hasCxxDtor;
# endif
newisa.setClass(cls, this);
#endif
newisa.extra_rc = 1;
}
// This write must be performed in a single store in some cases
// (for example when realizing a class because other threads
// may simultaneously try to use the class).
// fixme use atomics here to guarantee single-store and to
// guarantee memory order w.r.t. the class index table
// ...but not too atomic because we don't want to hurt instantiation
isa = newisa;
}
这里就是初始化isa指针
四、init和new
4.1、init
alloc流程已经清楚，再来查看init方法
- (id)init {
return _objc_rootInit(self);
}
id
_objc_rootInit(id obj)
{
// In practice, it will be hard to rely on this function.
// Many classes do not properly chain -init calls.
return obj;
}
可以init实际什么也没做，返回了它的self，所以，init方法只是返回了alloc之后就返回了对象本身，没有做其他操作，是方便开发者重写自己的逻辑的一种工厂模式
4.2、new
+ (id)new {
return [callAlloc(self, false/*checkNil*/) init];
}
从源码来看，new就是把 alloc + init 没有什么特别的操作
五、总结
到此整个 alloc的流程就结束了，在创建对象的时候， callAlloc 中会调用两次，因为在类没有初始化的时候需要通过 发送一个alloc消息给类，让其调用 initialize方法，初始化类
- 这一点可以通过重写
initialize方法来验证，当第一次进入callAlloc时类没有初始化，发送了alloc消息后会调用initialize方法
当初始化结束后，在此进入会根据 是否有自定义的 allocWithZone的方法判断是通过 _objc_rootAllocWithZone 还是自定义的 allocWithZone 方法来创建一个对象
- 这一点可以通过自定义
allocWithZone方法来验证
但是最终都会调用一个 _class_createInstanceFromZone ,因为 自定义allocWithZone 方法返回的对象也需要走这个流程， 在_class_createInstanceFromZone 中会去计算对象的大小，先通过8字节对齐，算出需要的大小，再通过 calloc分配内存空间返回一个指针，并且iOS系统会让对象做16字节的对齐，最后在初始化对象的isa 完成对象的创建
对于init方法只是一个工厂方法，提供了自定义对象的接口
