详解浏览器的多进程架构

一江东流水
731 阅读7分钟

一起养成写作习惯！这是我参与「掘金日新计划 · 4 月更文挑战」的第27天，点击查看活动详情。

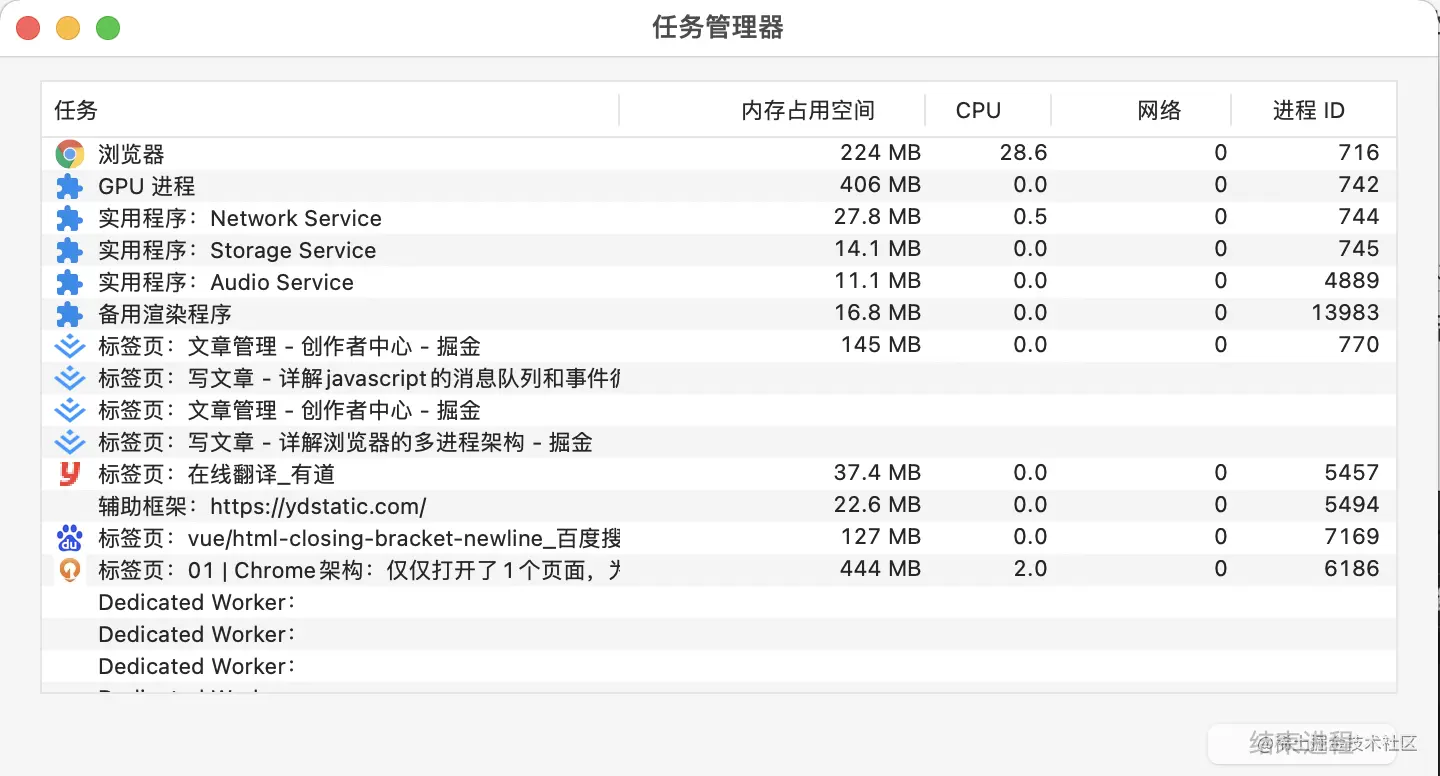

在开始之前，一起看下，Chrome 打开一个页面需要启动多少进程？点击 Chrome 浏览器右上角的"选项"菜单，选择"更多工具"子菜单，点击"任务管理器"，这将打开 Chrome 的任务管理器的窗口，如下图：


和 Windows 任务管理器一样，Chrome 任务管理器也是用来展示运行中 Chrome 使用的进程信息的。从图中可以看到，Chrome 启动了很多进程，有浏览器主进程，GPU进程，还有每个tab页也是一个进程，为什么要启动这么多进程呢？

线程 VS 进程

并行处理

计算机中的并行处理就是同一时刻处理多个任务，比如要计算下面这三个表达式的值，并显示出结果。

A = 1+2
B = 20/5
C = 7*8

在编写代码的时候，我们可以把这个过程拆分为四个任务：

  1. 任务 1 是计算 A=1+2；
  2. 任务 2 是计算 B=20/5；
  3. 任务 3 是计算 C=7*8；
  4. 任务 4 是显示最后计算的结果。

正常情况下程序可以使用单线程来处理，也就是分四步按照顺序分别执行这四个任务。

如果采用多线程，会怎么样呢？我们只需分"两步走"：第一步，使用三个线程同时执行前三个任务；第二步，再执行第四个显示任务。

什么是进程和线程

一个进程就是一个程序的运行实例。详细解释就是，启动一个程序的时候，操作系统会为该程序创建一块内存，用来存放代码、运行中的数据和一个执行任务的主线程，我们把这样的一个运行环境叫进程。

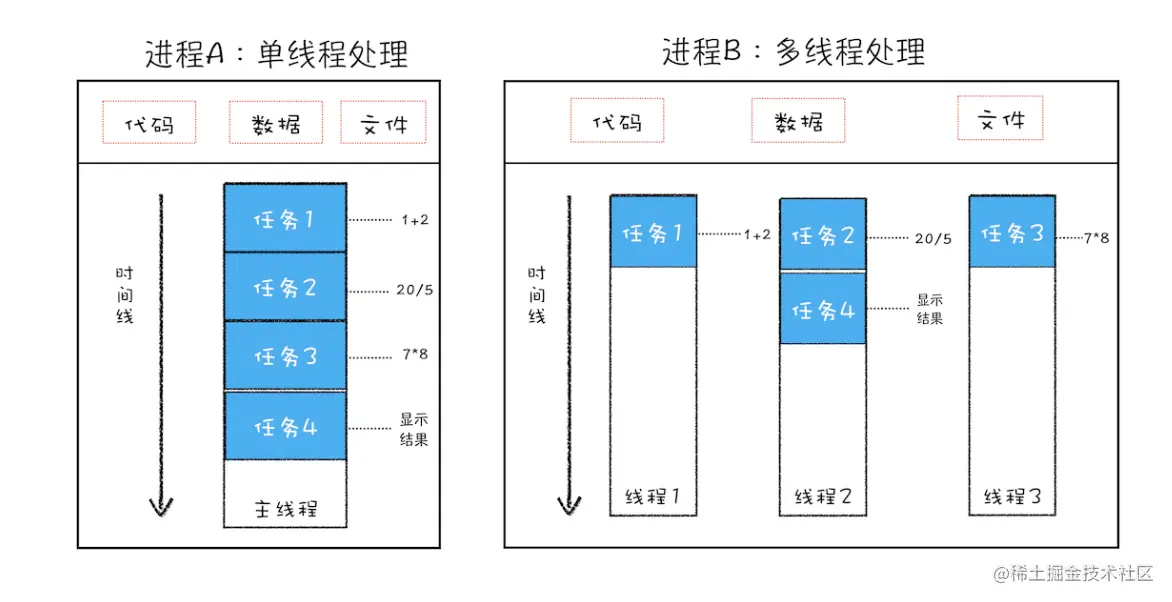

为了更好地理解上述计算过程，参考对比图：


可以看出线程是依附于进程的，而进程中使用多线程并行处理能提升运算效率。线程是不能单独存在的，它是由进程来启动和管理的。

**进程中的任意一线程执行出错，都会导致整个进程的崩溃。**

注意：javascript是单线程的

单进程浏览器时代

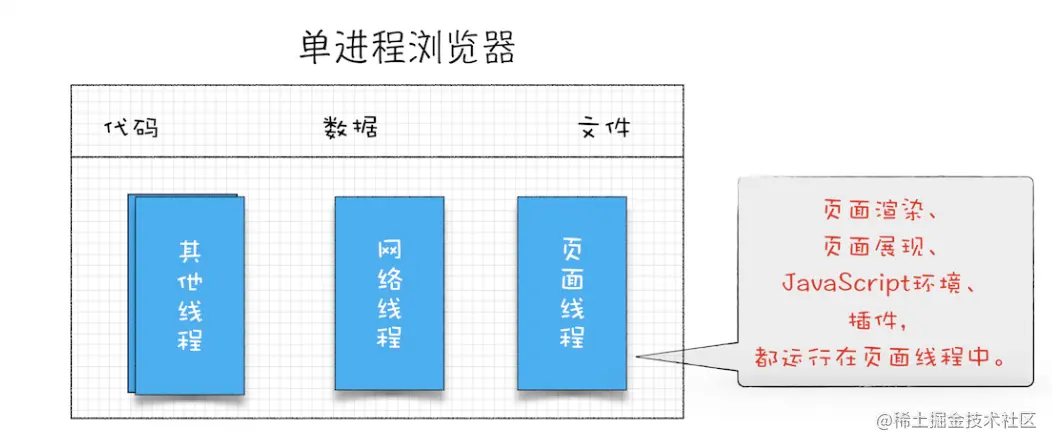

单进程浏览器是指浏览器的所有功能模块都是运行在同一个进程里，这些模块包含了网络、插件、JavaScript 运行环境、渲染引擎和页面等。其实早在 2007 年之前，市面上浏览器都是单进程的。单进程浏览器的架构如下图所示：


如此多的功能模块运行在一个进程里，是导致单进程浏览器不稳定、不流畅和不安全的一个主要因素。

不稳定

早期浏览器需要借助于插件来实现诸如 Web 视频、Web 游戏等各种强大的功能，但是插件是最容易出问题的模块，并且还运行在浏览器进程之中，所以一个插件的意外崩溃会引起整个浏览器的崩溃。

不流畅

所有页面的渲染模块、JavaScript 执行环境以及插件都是运行在同一个线程中的，这就意味着同一时刻只能有一个模块可以执行。

如果写了一个无限循环的脚本，当其执行时，它会独占整个线程，这样导致其他运行在该线程中的模块就没有机会被执行。因为浏览器中所有的页面都运行在该线程中，所以这些页面都没有机会去执行任务，这样就会导致整个浏览器失去响应，变卡顿。

你可以想象一下这样的场景：当你正在用浏览器打开多个页面时，突然某个页面崩溃了或者失去响应，随之而来的是整个浏览器的崩溃或者无响应，然后你发现你给老板写的邮件页面也随之消失了。

不安全

插件可以使用 C/C++ 等代码编写，通过插件可以获取到操作系统的任意资源，当你在页面运行一个插件时也就意味着这个插件能完全操作你的电脑。如果是个恶意插件，那么它就可以释放病毒、窃取你的账号密码，引发安全性问题。

页面脚本，可以通过浏览器的漏洞来获取系统权限，这些脚本获取系统权限之后也可以对你的电脑做一些恶意的事情，也会引发安全问题。

多进程浏览器时代

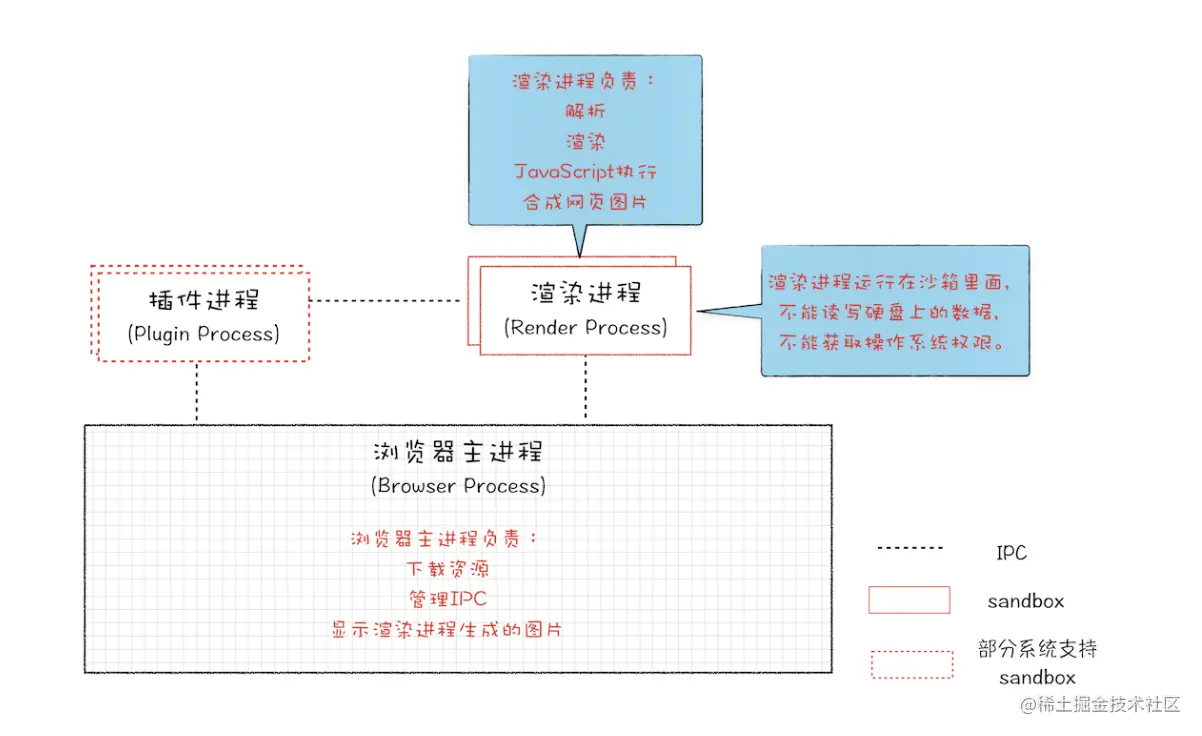

下图是2008 年 Chrome 发布时的进程架构：


从图中可以看出，Chrome 的页面是运行在单独的渲染进程中的，同时页面里的插件也是运行在单独的插件进程之中，而进程之间是通过 IPC 机制进行通信（如图中虚线部分)。

解决不稳定的问题

由于进程是相互隔离的，所以当一个页面或者插件崩溃时，影响到的仅仅是当前的页面进程或者插件进程，并不会影响到浏览器和其他页面，这就完美地解决了页面或者插件的崩溃会导致整个浏览器崩溃。

解决不流畅的问题

JavaScript 也是运行在渲染进程中的，所以即使 JavaScript 阻塞了渲染进程，影响到的也只是当前的渲染页面，而并不会影响浏览器和其他页面，因为其他页面的脚本是运行在它们自己的渲染进程中的。所以当我们再在 Chrome 中运行上面那个死循环的脚本时，没有响应的仅仅是当前的页面。

解决不安全的问题

采用多进程架构的额外好处是可以使用安全沙箱，你可以把沙箱看成是操作系统给进程上了一把锁，沙箱里面的程序可以运行，但是不能在你的硬盘上写入任何数据，也不能在敏感位置读取任何数据。Chrome 把插件进程和渲染进程锁在沙箱里面，这样即使在渲染进程或者插件进程里面执行了恶意程序，恶意程序也无法突破沙箱去获取系统权限。

目前多进程架构

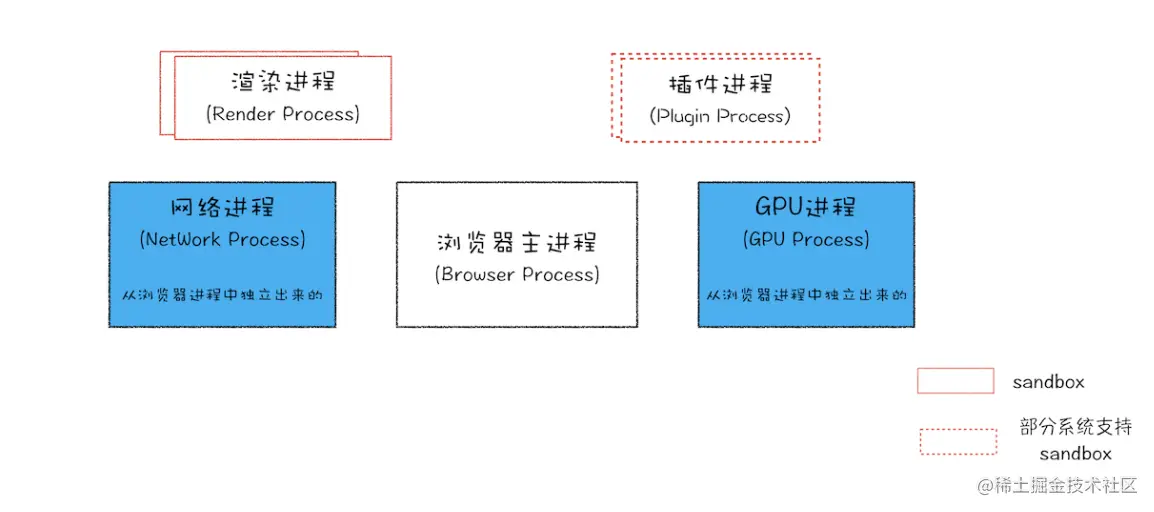

相较之前，目前的架构又有了很多新的变化： image.png

从图中可以看出，最新的 Chrome 浏览器包括：1 个浏览器（Browser）主进程、1 个 GPU 进程、1 个网络（NetWork）进程、多个渲染进程和多个插件进程。

  1. 浏览器进程。主要负责界面显示、用户交互、子进程管理，同时提供存储等功能。
  2. 渲染进程。核心任务是将 HTML、CSS 和 JavaScript 转换为用户可以与之交互的网页，排版引擎 Blink 和 JavaScript 引擎 V8 都是运行在该进程中，默认情况下，Chrome 会为每个 Tab 标签创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下。
  3. GPU 进程。其实，Chrome 刚开始发布的时候是没有 GPU 进程的。而 GPU 的使用初衷是为了实现 3D CSS 的效果，只是随后网页、Chrome 的 UI 界面都选择采用 GPU 来绘制，这使得 GPU 成为浏览器普遍的需求。最后，Chrome 在其多进程架构上也引入了 GPU 进程。
  4. 网络进程。主要负责页面的网络资源加载，之前是作为一个模块运行在浏览器进程里面的，直至最近才独立出来，成为一个单独的进程。
  5. 插件进程。主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响。
