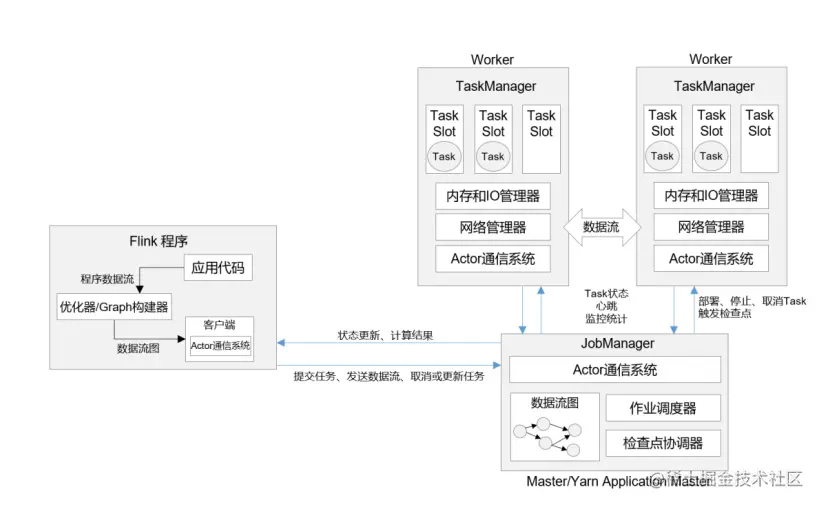

一.整体构成

JobManager(作业管理器)：“管理者”(Master)，负责管理和调度，不考虑高可用只能有一个。

TaskManager(任务管理器): “工作者”(Worker),负责执行任务处理数据，可以有一个和多个。

客户端：只负责作业的提交。

1.1 JobManager(作业管理器)

1.1.1 JobMaster

负责处理单独的作业Job，和Job一一对应，多个Job可以同时运行在一个集群中；在作业提交时，JobMaster先接收客户端提交的应用：包括jar包，数据流图(dataflow graph)和作业图(JobGraph)。 JobMaster会把JobGraph成一个数据流图称之为执行图，包含所有可以并发执行的任务，向资源管理器(RM)发出请求，申请资源，获取到足够资源后，将执行图分发到TaskManager上。

1.1.2 ResourceManager(资源管理器)

负责资源的分配和管理，在Flink集群中只有一个，资源就是指TaskManager的任务槽(task slots),任务槽就是资源调配单元，包含了执行计算的CPU和内存资源。

Standalone模式：TaskManager单独启动，所以RM只能分发可用的TM任务槽，不能单独启动新的TM。 有资源管理平台：RM会将有空闲槽的TM分给JobMaster，如果槽不够，还可以向资源平台发起会话，请求提供启动TM的容器；此外，RM还负责停止空闲的TM，释放计算资源。

1.1.3 TaskManager(任务管理器)

TaskManager时Flink的工作进程，集群中至少有一给TM，每一个都包含一定数量的任务槽；启动之后，TM会向RM注册他的slots，收到RM的指令后，TM会将一个或多个槽位提供给JobMaster调用。

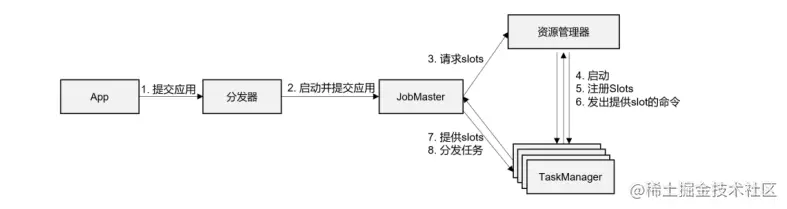

二.作业提交流程

1.客户端通过分发器提供的接口，将作业提交给JobManager。 2.由分发器启动JobMaster，并将作业提交给JobMaster。 3.JobMaster将JobGraph解析为可执行的ExecutionGraph，得到所需的资源数量，然后向RM请求slots。 4.RM判断当前的可用资源是否足够，不够启动新的TaskManager。 5.TM启动之后，向RM注册自己的slots。 6.RM通知TM为新的作业提供slots。 7.TM连接到对应的JobMaster，提供slots。 8.JobMaster将需要执行的任务分发给TM。 9.TM执行任务，互相之间交换数据。

部署模式不用，其中一些步骤可能也会不同。
