一、I2C 协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。 I2C和USART类似分为物理层和协议层

二、I2C协议物理层

在这里插入图片描述

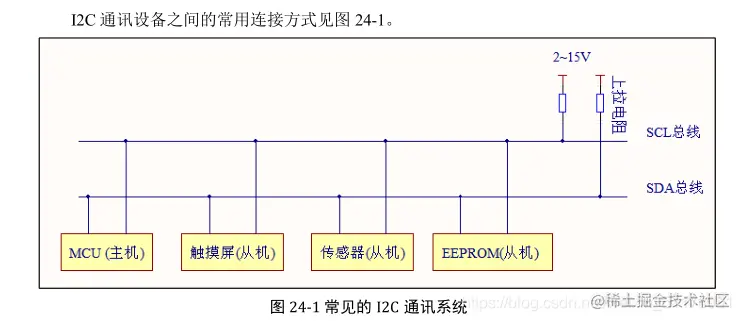

1）物理层就是一个支持设备的总线，“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。当然也有数量限制，但是一般不会超出总线，因为一般不会在一个总线上挂载百多个外设。 2）从图上可以看到，I2C有两条总线一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。 3）主机想要访问外设，是通过外设地址来访问，每个外设都有独立的地址。 4）总线通过上拉电阻接到电源，当I2C设备空闲时候，会输出高阻态（相当于断路），需要的外设挂载到总线上，这样就不会产生访问冲突。当所有外设都空闲的时候，都输出高阻态时，由上拉电阻把总线拉成高电平。 5）多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。（类似优先级） 6）具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多 I 2 C 设备尚不支持高速模式。 7）连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

三、I2C协议层

I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。（与USART类似）下面框图讲解： 阴影部分代表主机主动的，空白代表从机（外设）主动的。

3.1 I2C协议的写过程

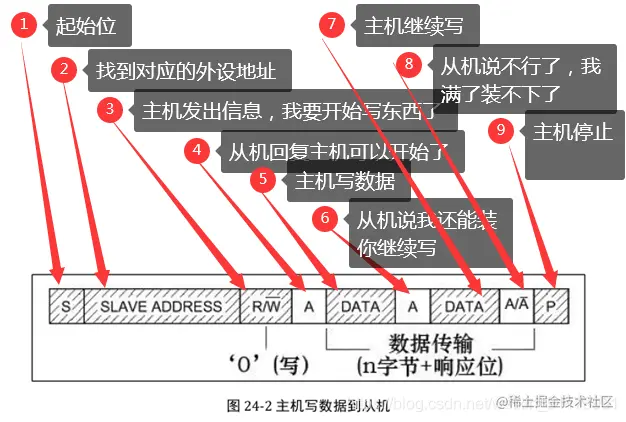

写过程就是主机向外设写入东西的过程，这里的0就是标志位。一般我们数据都是以字节来算，是8位，但是I2C总线上外设地址是7位，最后1位用0来代表写、用1来代表读。

这里解释第4步：第二步主机在总线上发起广播，我要找到对应的地址，总线的外设就自己检查自己的地址，是否和主机的一样，如果一样，那就回复主机，你要找的是我。在这里插入图片描述

3.2 I2C协议的读过程

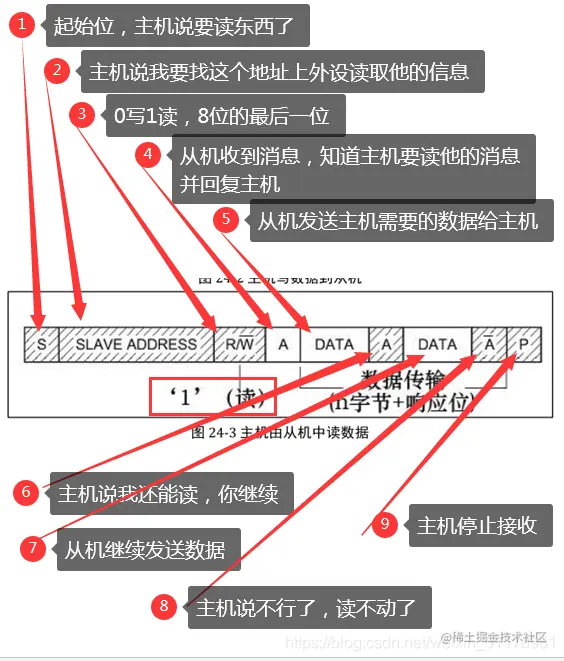

在这里插入图片描述

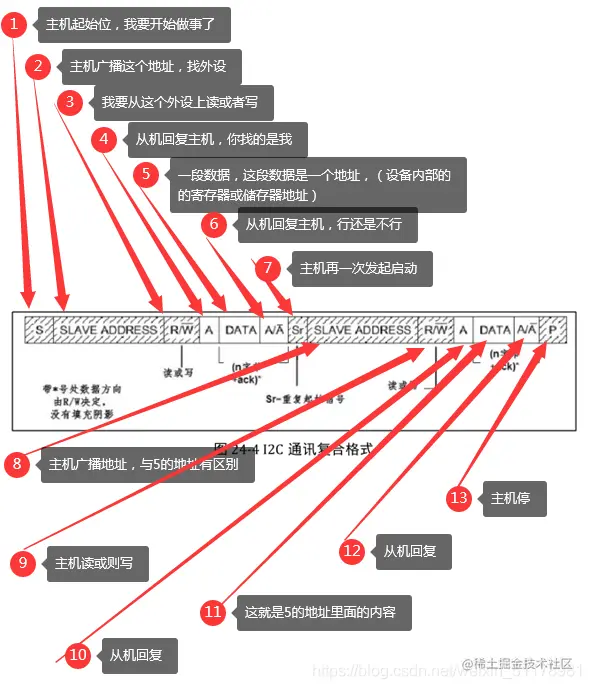

3.2 I2C协议的复合读写过程

在这里插入图片描述

四、通讯的起始和停止信号

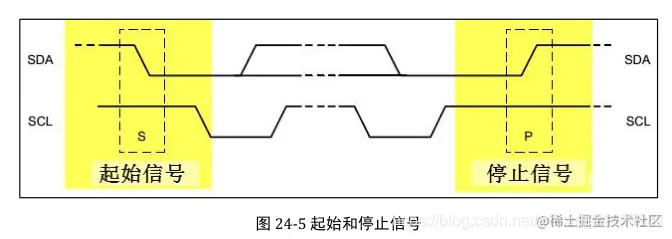

在这里插入图片描述前文中提到的起始(S)和停止(P)信号是两种特殊的状态，见图 24-5。当 SCL 线是高电平时 SDA 线从高电平向低电平切换，这个情况表示通讯的起始。当 SCL 是高电平时 SDA线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。

五、数据有效性

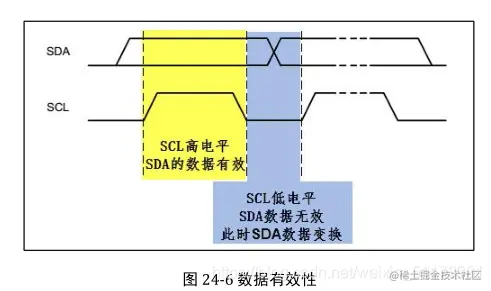

在这里插入图片描述 I2C使用 SDA信号线来传输数据，使用 SCL信号线进行数据同步。见图 24-6。SDA数据线在 SCL的每个时钟周期传输一位数据。传输时，SCL为高电平的时候 SDA表示的数据有效，即此时的SDA为高电平时表示数据“1”，为低电平时表示数据“0”。当SCL为低电平时，SDA的数据无效，一般在这个时候 SDA进行电平切换，为下一次表示数据做好准备。也就是说在SCL为低电平的时候，SDA的数据可能进行交换。每次数据传输都以字节为单位，每次传输的字节数不受限制。

六、地址及数据方向

在这里插入图片描述 I2C 协议规定设备地址可以是 7 位或 10 位，实际中 7 位的地址应用比较广泛。紧跟设备地址的一个数据位用来表示数据传输方向，它是数据方向位(R/W——)，第 8位或第 11位。数据方向位为“1”时表示主机由从机读数据，该位为“0”时表示主机向从机写数据。这就是刚才说的读或则写的标志位。

七、响应

数据传输一定要有对应的响应，响应包括“应答(ACK)”和“非应答(NACK)”两种信号。（我还行，我不行了）作为数据接收端时，当设备(无论主从机)接收到 I2C传输的一个字节数据或地址后，若希望对方继续发送数据，则需要向对方发送“应答(ACK)”信号，发送方会继续发送下一个数据；若接收端希望结束数据传输，则向对方发送“非应答(NACK)”信号，发送方接收到该信号后会产生一个停止信号，结束信号传输。

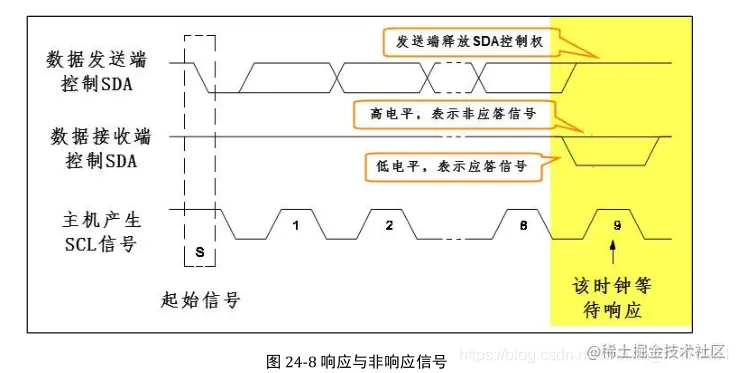

在这里插入图片描述传输时主机产生时钟，在第 9 个时钟时，数据发送端会释放 SDA 的控制权，由数据接收端控制 SDA，若 SDA 为高电平，表示非应答信号(NACK)，低电平表示应答信号(ACK)。

八、STM32的 I2C架构图详解

STM32 的 I2C 外设可用作通讯的主机及从机，支持 100Kbit/s 和 400Kbit/s 的速率，支持 7 位、10 位设备地址，支持 DMA 数据传输，并具有数据校验功能。

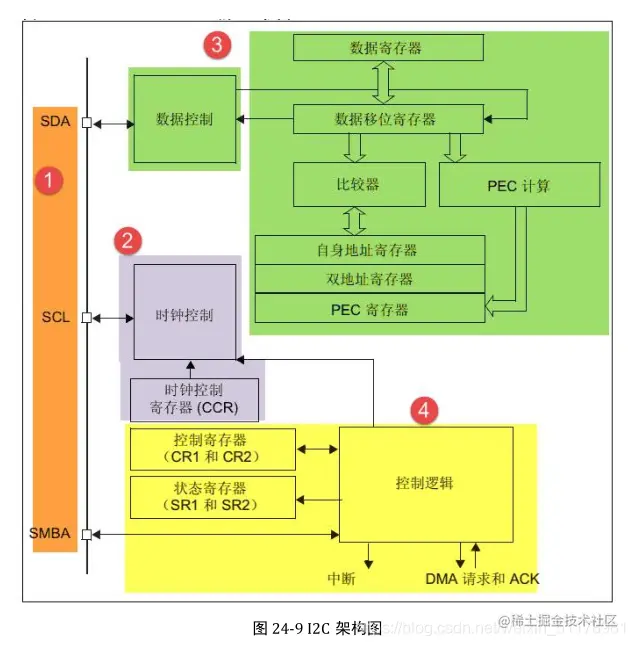

在这里插入图片描述

8.1 通讯引脚

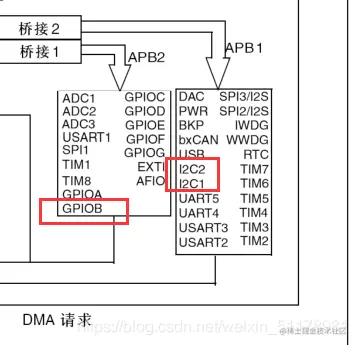

I 2 C 的所有硬件架构都是根据图中左侧 SCL 线和 SDA 线展开的(其中的 SMBA 线用于SMBUS的警告信号，I2C通讯没有使用)。STM32芯片有多个 I2C外设，它们的 I2C通讯信号引出到不同的 GPIO 引脚上，使用时必须配置到这些指定的引脚。

引脚	I2C1	I2C2
SCL	PB5 / PB8(重映射)	PB10
SDA	PB6 / PB9重映射)	PB11

8.2 时钟控制逻辑

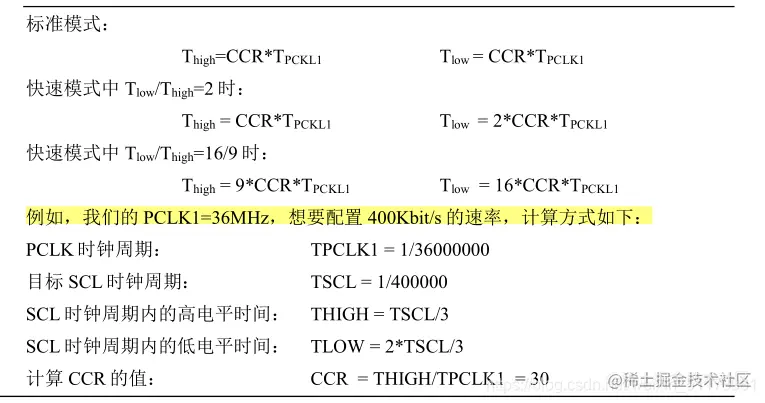

SCL线的时钟信号，由 I 2 C 接口根据时钟控制寄存器(CCR)控制，控制的参数主要为时钟频率。配置 I2C的 CCR 寄存器可修改通讯速率相关的参数 1）可选择 I2C 通讯的“标准/快速”模式，这两个模式分别 I2C 对应 100/400Kbit/s 的通讯速率。 2）在快速模式下可选择 SCL 时钟的占空比，可选 Tlow/Thigh=2 或 Tlow/Thigh=16/9模式，我们知道 I2C 协议在 SCL 高电平时对 SDA 信号采样，SCL 低电平时 SDA准备下一个数据，修改 SCL 的高低电平比会影响数据采样，但其实这两个模式的比例差别并不大，若不是要求非常严格，这里随便选就可以了。 3）CCR 寄存器中还有一个 12 位的配置因子 CCR，它与 I2C 外设的输入时钟源共同作用，产生 SCL 时钟，STM32 的 I2C 外设都挂载在 APB1 总线上，使用 APB1 的时钟源 PCLK1，SCL信号线的输出时钟公式如下：在这里插入图片描述

8.3 数据控制逻辑

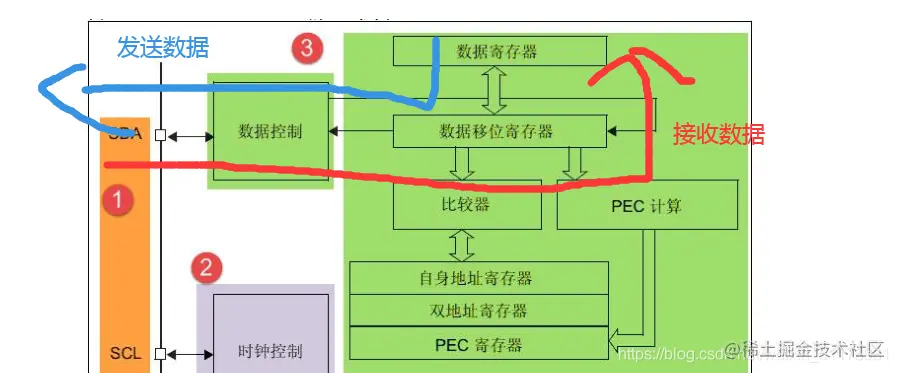

I2C 的 SDA 信号主要连接到数据移位寄存器上，数据移位寄存器的数据来源及目标是数据寄存器(DR)、地址寄存器(OAR)、PEC 寄存器以及 SDA 数据线。当向外发送数据的时候，数据移位寄存器以“数据寄存器”为数据源，把数据一位一位地通过 SDA 信号线发送出去；当从外部接收数据的时候，数据移位寄存器把 SDA 信号线采样到的数据一位一位地存储到“数据寄存器”中。若使能了数据校验，接收到的数据会经过 PCE 计算器运算，运算结果存储在“PEC 寄存器”中。当 STM32 的 I2C 工作在从机模式的时候，接收到设备地址信号时，数据移位寄存器会把接收到的地址与 STM32 的自身的“I2C 地址寄存器”的值作比较，以便响应主机的寻址。STM32 的自身 I2C 地址可通过修改“自身地址寄存器”修改，支持同时使用两个 I2C设备地址，两个地址分别存储在 OAR1和 OAR2中。在这里插入图片描述

数据寄存器就像一个仓库，发送的数据从这里开始，接收的数据在这里存放。

九、通讯过程

9.1 主发送器

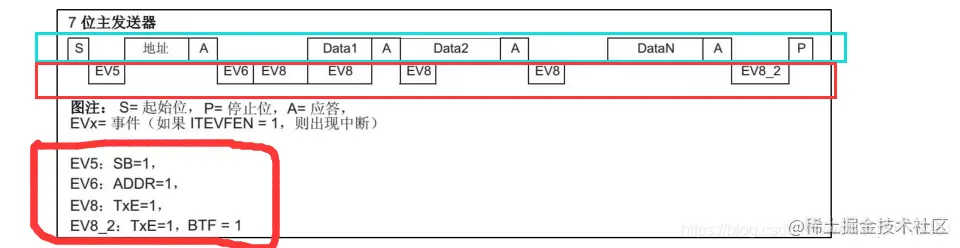

在这里插入图片描述蓝色的框子就像流程，红色的框子就像流程对应的时间，需要这个事件来检测上一步是否完成。

流程说明： 1）控制产生起始信号(S)，当发生起始信号后，它产生事件“EV5”，并会对 SR1 寄存器的“SB”位置 1，表示起始信号已经发送； 2）紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”及“EV8”，这时 SR1 寄存器的“ADDR”位及“TXE”位被置 1，ADDR 为 1表示地址已经发送，TXE 为 1表示数据寄存器为空； 3）以上步骤正常执行并对 ADDR 位清零后，我们往 I2C 的“数据寄存器 DR”写入要发送的数据，这时TXE位会被重置0，表示数据寄存器非空，I2C外设通过SDA信号线一位位把数据发送出去后，又会产生“EV8”事件，即 TXE 位被置 1，重复这个过程，就可以发送多个字节数据了； 4）当我们发送数据完成后，控制 I2C 设备产生一个停止信号(P)，这个时候会产生EV8_2 事件，SR1 的 TXE位及 BTF位都被置 1，表示通讯结束。

9.2 主接收器

在这里插入图片描述 流程说明：

同主发送流程，起始信号(S)是由主机端产生的，控制发生起始信号后，它产生事件“EV5”，并会对 SR1寄存器的“SB”位置 1，表示起始信号已经发送；
紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”这时SR1 寄存器的“ADDR”位被置 1，表示地址已经发送。
从机端接收到地址后，开始向主机端发送数据。当主机接收到这些数据后，会产生“EV7”事件，SR1寄存器的 RXNE被置 1，表示接收数据寄存器非空，我们读取该寄存器后，可对数据寄存器清空，以便接收下一次数据。此时我们可以控制I2C 发送应答信号(ACK)或非应答信号(NACK)，若应答，则重复以上步骤接收数据，若非应答，则停止传输； (4) 发送非应答信号后，产生停止信号(P)，结束传输。

十、编程实战

10.1 I2C结构体详解

typedef struct {
	uint32_t I2C_ClockSpeed; /*!< 设置 SCL 时钟频率，此值要低于 400000*/
	uint16_t I2C_Mode; /*!< 指定工作模式，可选 I2C 模式及 SMBUS 模式 */
	uint16_t I2C_DutyCycle; /*指定时钟占空比，可选 low/high = 2:1 及 16:9 模式*/
	uint16_t I2C_OwnAddress1; /*!< 指定自身的 I2C 设备地址 */
	uint16_t I2C_Ack; /*!< 使能或关闭响应(一般都要使能) */
	uint16_t I2C_AcknowledgedAddress; /*!< 指定地址的长度，可为 7 位及 10 位 */
	} I2C_InitTypeDef;

10.2 编程要点

配置通讯使用的目标引脚为开漏模式；
使能 I2C外设的时钟；
配置 I2C外设的模式、地址、速率等参数并使能 I2C外设；
编写基本 I2C按字节收发的函数；
编写读写 EEPROM 存储内容的函数；
编写测试程序，对读写数据进行校验。

10.3 根据结构体编程

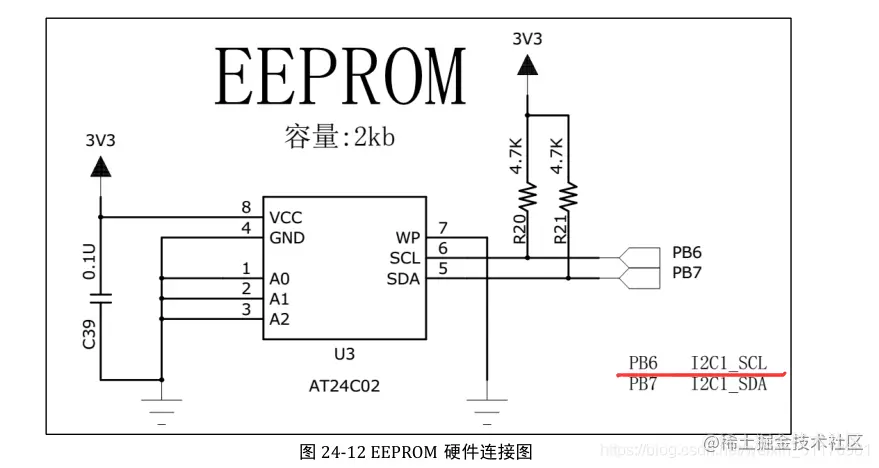

根据霸道的原理图可以看到这样一个电路图，

在这里插入图片描述 GPIOB6和GPIOB7代表输入，我们需要打开对应的时钟。I2C我们也要打开对应的时钟。

对应APB1和APB2的时钟。然后就是初始化CPIO口，配置I2C模式。

//配置GPIO口
static void I2C_GPIO_Config(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

	/* 使能与 I2C 有关的时钟 */
	EEPROM_I2C_APBxClock_FUN ( EEPROM_I2C_CLK, ENABLE );
	EEPROM_I2C_GPIO_APBxClock_FUN ( EEPROM_I2C_GPIO_CLK, ENABLE );


  /* I2C_SCL、I2C_SDA*/
  GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;	       // 开漏输出
  GPIO_Init(EEPROM_I2C_SCL_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SDA_PIN;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;	       // 开漏输出
  GPIO_Init(EEPROM_I2C_SDA_PORT, &GPIO_InitStructure);

}
//配置I2C
static void I2C_Mode_Configu(void)
{
  I2C_InitTypeDef  I2C_InitStructure;
  /* I2C 配置 */
  I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
	/* 高电平数据稳定，低电平数据变化 SCL 时钟线的占空比 */
  I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
  I2C_InitStructure.I2C_OwnAddress1 =I2Cx_OWN_ADDRESS7;
  I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
	/* I2C的寻址模式 */
  I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
	/* 通信速率 */
  I2C_InitStructure.I2C_ClockSpeed = I2C_Speed;
	/* I2C 初始化 */
  I2C_Init(EEPROM_I2Cx, &I2C_InitStructure);
	/* 使能 I2C */
  I2C_Cmd(EEPROM_I2Cx, ENABLE);
}

这里有一些宏定义

#define             EEPROM_I2Cx                                I2C1
#define             EEPROM_I2C_APBxClock_FUN                   RCC_APB1PeriphClockCmd
#define             EEPROM_I2C_CLK                             RCC_APB1Periph_I2C1
#define             EEPROM_I2C_GPIO_APBxClock_FUN              RCC_APB2PeriphClockCmd
#define             EEPROM_I2C_GPIO_CLK                        RCC_APB2Periph_GPIOB
#define             EEPROM_I2C_SCL_PORT                        GPIOB
#define             EEPROM_I2C_SCL_PIN                         GPIO_Pin_6
#define             EEPROM_I2C_SDA_PORT                        GPIOB
#define             EEPROM_I2C_SDA_PIN                         GPIO_Pin_7

接下来就是向外设传输数据，传输数据需要找到这个外设的地址。我们先传输一个简单的字节。所以：

//传输地址和传输的数据
void EEPROM_Byte_Write(uint8_t addr,uint8_t data)
{
		//产生起始信号
		 I2C_GenerateSTART(EEPROM_I2Cx, ENABLE);
		/* 设置超时等待时间 */
  	I2CTimeout = I2CT_FLAG_TIMEOUT;
  	/* 判断这个起始信号是否发送完成，并进行超时处理*/
		/* 检测 EV5 事件并清除标志*/
  	while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_MODE_SELECT))
  	{
   	 if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(0);
  	}
  	/* 设置超时等待时间 */
  	I2CTimeout = I2CT_FLAG_TIMEOUT;
		I2CTimeout = I2CT_FLAG_TIMEOUT;
  	/* 发送 EEPROM 设备地址 */
 		I2C_Send7bitAddress(EEPROM_I2Cx, EEPROM_ADDRESS, I2C_Direction_Transmitter);
 		/* 检测 EV6 事件并清除标志*/
  	while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))
  	{
   		 if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(1);
  	}
  	/* 发送要写入的 EEPROM 内部地址(即 EEPROM 内部存储器的地址) */
  	I2C_SendData(EEPROM_I2Cx, WriteAddr);
  	I2CTimeout = I2CT_FLAG_TIMEOUT;
  	/* 检测 EV8 事件并清除标志 */
  	while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  	{
    	if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(2);
  	}
  	/*检测 EV8 事件并清除标志*/
  	I2C_SendData(EEPROM_I2Cx, *pBuffer);
  	I2CTimeout = I2CT_FLAG_TIMEOUT;
  	/* 检测 EV8 事件并清除标志*/
  	while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  	{
    	if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(3);
  	}
	  /* 发送停止信号 */
  	I2C_GenerateSTOP(EEPROM_I2Cx, ENABLE);
  	return 1;
}
}
