写在前面

• 本篇虽命名为初识VerilogHDl，但是本篇完稿已近四千字。介绍了大部分VerilogHDL的基础知识，其中运算符那一小节不乏有老生长谈的加减乘除运算符，也有独树一帜的位拼接运算符。读者可选择需要的进行浏览，最后一小节系统函数只是粗略带过，笔者后续会在另一专栏利用ModelSim对系统函数进行较为详细的解释，希望大家多多关注。笔者才疏学浅，本篇如有缺点和疏漏在所难免，恳请广大读者批评指正。

记录一下吧：2022年4月25日始，2022年4月26日终。

• 初识VerilogHDL是本专栏第一篇文章，介绍的都是基本知识
• 笔者想通过这一个专栏的写作，分享自己阶段性的学习，共同进步
• 本文简要介绍硬件描述语言VerilogHDL的身世、简单语法、运算符和部分系统函数

VerilogHDL的身世

硬件描述语言的强强对决

当前最流行的硬件设计语言有两种，即VHDL与VerilogHDL，两者各有优劣，也各有相当多的拥护者

• VHDL语言由美国军方推出，最早通过国际电机工程师学会（IEEE）的标准，在北美及欧洲应用非常普遍。
• VerilogHDL语言由Gateway公司提出，这家公司辗转被Cadence所购并，并得到Synopsys的支持。在得到这两大EDA公司的支持后，也随后通过了IEEE标准，在美国，日本及中国台湾地区使用非常普遍。

VHDL和VerilogHDL

• 两者的文件扩展名不一样，VHDL：.vhd，VerilogHDL：.v
  笔者才疏学浅，还未学习使用VHDL。此处仅展示VerilogHDL的.v扩展文件。
• VerilogHDL简称为verilog，下文均使用Verilog对VerilogHDL进行代称。
• Verilog和VHDL代码结构不同（此处仅介绍Verilog代码一般规范）

下面引入简单的利用FPGA控制小灯的Verilog代码进行介绍。

1. 模块结构（module...endmodul

2. module 模块名（端口列表）；

3. 输入输出端口说明；变量类型说明；

4. assignyvjv（连续赋值语句）；

5. 元件例化语句；

6. always@（敏感列表）

   begin

   ...

   end

7. endmodule

其中assign语句，元件例化语句，always语句的顺序可以更换。（上图代码仅给出assign语句的赋值使用，写这篇文章只是先对Verilog语言进行简要的介绍，后续会对这些内容具体介绍。）

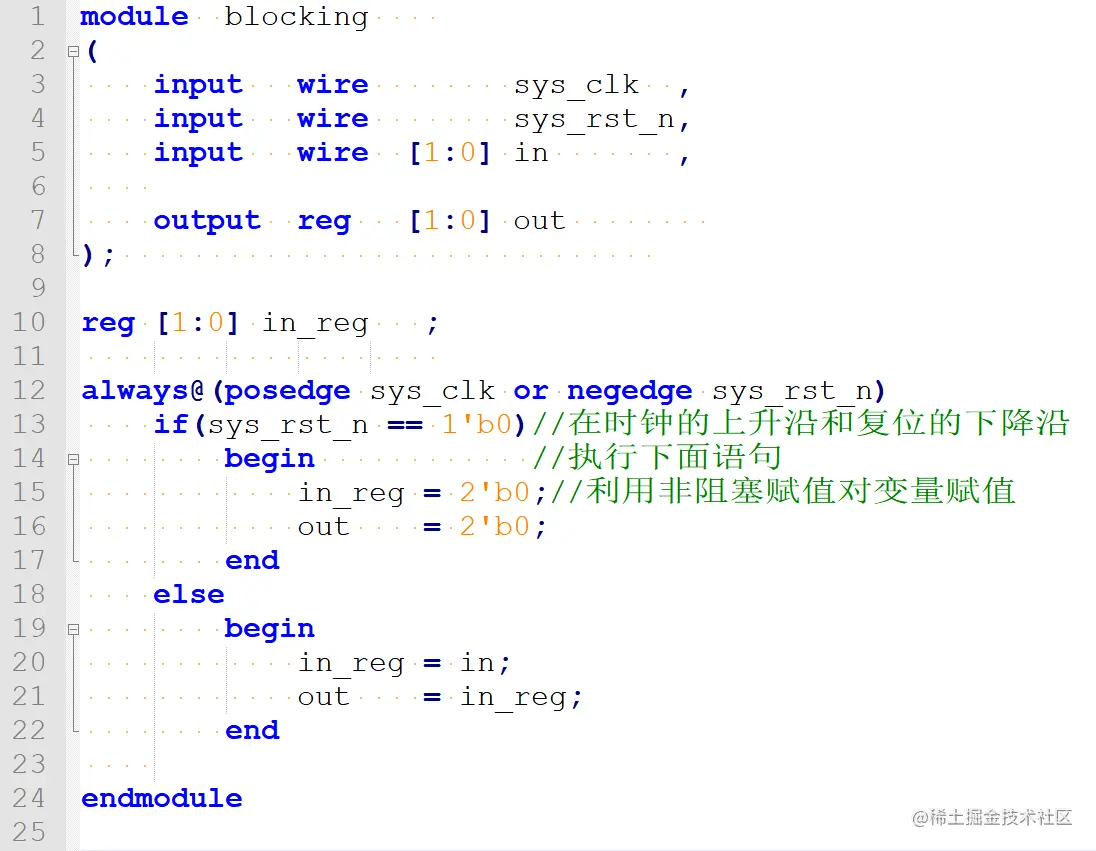

下面为一个简单的Verilog代码，其中给出了always语句的使用，感兴趣的可以先看一下

Verilog简单语法

• module：模块开始，endmodule：模块结束

• input：输入信号，outut：输出信号，inout：输入输出信号

• wire：线网型变量，在可综合的逻辑中会被映射为一条真实的物理连线；

  reg：寄存器型变量，对某一时间点状态有保持的功能，在可综合的时序逻辑中，会被映射为一个真实的物理寄存器。

• parameter：参数，实例化时参数可修改；

  localparam：参数，只能在模块的内部使用，不能进行实例化。

• 一些英文字母表示的进制

  h：十六进制、d：十进制、o：八进制、b：二进制

• 常量

  基数表示法

  格式：【换算为二进制后位宽的总长度】【 ' 】【数值进制符号】【与数值进制符号对应的数值】

  8'd171：位宽是8bit，十进制的171；

  8'hab：8bit的十六进制ab；

  8'o253:8bit的八进制数253；

  8'b1010_1011:8bit的二进制数1010_1011，下划线增强可读性。

【换算为二进制后位宽的总长度】：可有可无，Verilog会为常量自动匹配合适的位宽。

当总位宽大于实际位宽，则自动在左边补0，总位宽小于实际位宽，则自动截断左边超出 的位数。

'd7与8'd7：表示相同数值，8'd7换算为二进制就是8'b0000_0111，前面5位补0；

2'd7换算为二进制就是2'b11,超过2位宽的部分被截断；

如果直接写参数，例如100，表示位宽为32bit的十进制数100。

• 阻塞赋值和非阻塞赋值

  阻塞赋值：顺序执行、非阻塞赋值：并行执行。（先简要了解一下，后续会重点提到）

Verilog运算符

运算符分类

Verilog语言中运算符所带的操作数是不同的，按其所带的操作数的个数运算符可分为以下三种

• 单目运算符：可以带一个错作数，操作数放在运算符的右边
• 双目运算符：可以带两个操作数，操作数放在运算符的两边
• 三目运算符：可以带三个操作数，这三个操作数被三目运算符分隔开

算术运算符

算数运算符，在Verilog语言中，算数运算符又称为二进制运算符，共有以下表格列出的几种

算数运算符的使用	+、-、*、/、%	%:取模运算
符号	使用方法	说明
+	a + b	a加上b
-	a - b	a减去b
*	a * b	a乘以b
/	a / b	a除以b
%	a % b	a模除b

在进行整数除法运算时，结果值要略去小数部分，只取整数部分； 而在进行取模运算时，结果值的符号位采用模运算式里第一个操作数的符号位。（下方利用表格给出说明）

模运算表达式	结果	说明
10 % 3	1	余数为1
11 % 3	2	余数为2
12 % 3	0	余数为0即无余数
-10 % 3	-1	结果取第一个操作数的符号位，所以余数为-1
11 % 3	2	结果取第一个操作数的符号位，所以余数为2

注意：在进行算术运算操作时，如果某一个操作数有不确定的值x，则整个结果也为不定值x。

• Verilog实现乘除比较浪费组合逻辑资源，尤其是除法。一般2的指数次幂的乘除法使用移位运算符来完成运算，详情可看下面移位运算符一节。
• 非2的指数次幂的乘除法一般是调用现成的IP，QUARTUS/ISE等工具软件会有提供，不过这些工具软件提供的IP也是由最底层的组合逻辑（与或非门等）搭建起来的。

归约运算符、按位运算符

操作符：与（ & ）、与非（ ~& ）、异或（ ^ ）、异或非（ ~^ ）、或（ | ）、或非（ ~| ）

下面以“&”操作符为例，进行说明，以上各个操作符均可进行这种操作，还请读者独立思考并使用。

以“&”操作符为例，“&”操作符有两种用途，既可以作为一元运算符（仅有一个参与运算的量），也可以作为二元运算符（有两个参与运算的量）。

当“&”作为一元运算符时表示归约与，&m是将m中所有比特相与，最后的结果为1bit。

例如：

&4'b1111 = 1&1&1&1 = 1'b1

&4'b1101 = 1&1&0&1 = 1'b0

当“&”作为二元运算符时表示按位与，m&n是将m的每个比特与n的相应比特相与，在运算的时候要保证m和n的比特数位相同。

例如：

4'b1010 & 4'b0101 = 4'b0000

4'b1101 & 4'b1111 = 4'b1101

逻辑运算符

操作符：逻辑与（ && )、辑或（ || ）、逻辑非（ ！ ）、逻辑相等（ == ）、逻辑不等（ ！= ）

下面以“&&”操作符为例，进行说明，以上操作符除逻辑非这个单目运算符外均可进行这种操作，还请读者独立思考并使用。

以“&&”操作符为例，“&&”表示逻辑与，运算规则：逻辑与运算符号两边只有真或者假，非零表示真，零表示假，逻辑运算符两边都不为零则结果为1，否则为0。

例如：

a = 4'ha、b = 4'd0、c = a && b，则c的值为0。

" ! "是单目运算符，只要求一个操作数，如 !0 = 1

逻辑运算符中“ && ”和“ || ”的优先级别低于关系运算符，“ ！”高于算数运算符。

• (a > b) && (x > y)可写成：a > b && x > y;
• (a == b) || (x == y)可写成：a == b || x == y;
• ( !a ) || (a > b)可写成：!a || a>b。

为了提高程序的可读性，明确表达各运算符间的优先关系，建议使用括号。

关系运算符

操作符：" > "," < "," <= " 和 " >= " | 关系运算符 | 说明 | | --- | --- | | a < b | a 小于 b | | a > b | a 大于 b | | a <= b | a 小于等于 b | | a >= b | a 大于等于 b |

在进行关系运算时，如果声明的关系是假的（flase），则返回值是0；如果声明的关系是真的（true），则返回值是1；如果某个操作数的值不定，则关系是模糊的，返回值是不定值。

所有的关系运算符有着相同的优先级，关系运算符的优先级低于算术运算符的优先级。

例如：a < size - 1 等价于 a < ( size - 1 )。

等式运算符

操作符：等于 " == "、不等于 " != "、等于 " === "和不等于 " !== "

• 这四个运算符都是二目运算符，他要求有两个操作数。
• " == "和" != "又称为逻辑等式运算符，其结果由两个操作数的值决定。由于操作数中某些位可能是不定值x和高阻值z，结果可能为不定值。
• " === "和" !== "运算符则不同，它在对操作数进行比较时对某些位的不定值x和高阻值也进行比较，两个操作数必须完全一致，其结果才是1，否则为0。
• " === "和" !== "运算符常用于case表达式的判别，所以又称为case等式运算符、四个等式运算符的优先级别是相同的。

移位运算符

操作符：左移符号（ << ）、右移符号（ >> ）

移位运算符是二元运算符，左移符号为“<<”，右移符号为“>>”，将运算符左边的操作数左移或右移指定的位数，用0来补充空闲位。

b <= a << 1;即让a的每一位都往左移动1位，结果赋值给b；

b <= a >> 2;即让a的每一位都往右移动2位，结果赋值给b。

在应用移位运算符的时候一定要注意它的这个特性，那就是空闲位用0来补充，也就是说，一个二进制数不管原数值是多少，只要一直移位，最终全部会变成0。

例如：

4'b1000 >> 3后的结果为4'b0001,4'b1000 >> 4的结果为4'b0000。

移位运算符在使用时，可代替乘法和除法，左移一位可以看成是乘以2，右移一位可以看成是除以2，但要注意位宽的拓展。

位拼接运算符

操作符：{ , }

位拼接运算符由一对花括号加逗号组成"{ , }",拼接的不同数据之间用“ ，”隔开。

例如：

将8bit的a、3bit的b、5bit的c按顺序拼接成一个16位的d，表示方法为：d = {a,b,c};

• 位拼接还可以用重复法来简化表达式：{ 4{ w } }等同于{ w,w,w,w };
• 位拼接也可以用嵌套的方式来表达：{ b,{ 3{ a,b } }等同于{ b,a,b,a,b,a,b }。

缩减运算符

• 缩减运算符是单目运算符，也有与或非运算。
• 由于缩减运算的与、或、非运算类似于为运算符与、或、非运算规则，这里不再详细讲述，可参照位运算的运算规则介绍。

• 其与或非运算规则类似于位运算符的与或非运算规则，但其运算过程不同。位运算是对操作数的相应位进行与或非运算，操作数是几位数则运算结果也是几位数。

• 而缩减运算则不同，缩减运算是对单个操作数进行或与非递推运算，最后的运算结果是一位的二进制数。

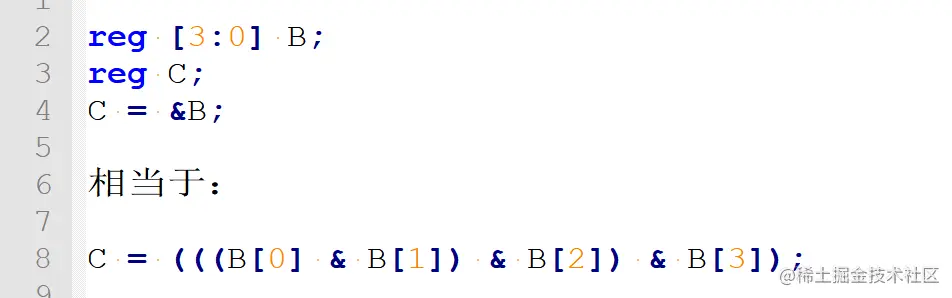

• 缩减运算的具体运算过程是这样的:第一步先将操作数的第一位与第二位进行或与非运算，第二步将运算结果与第三位进行或与非运算，依次类推，直至最后一位。

例如：

条件运算符

操作符：" ? : "

条件运算符：" ? : "，是一个三目运算符，即有三个参与运算的量，条件表达式的一般形式为：表达式1 ? 表达式2 : 表达式3。

执行过程是：当表达式1为真，则表达式2作为条件表达式的值，否则以表达式3作为条件表达式的值。

例如：当a = 6,b = 7,c = (a > b) ? a : b的结果为7.

要注意的是，使用条件表达式时" ? "和 " : "是一对，不可以只是用一个。

运算符优先级

• 总的优先级关系为：归约运算符 > 算数运算符 > 移位运算符 > 关系运算符 > " == "和" != " >按位运算符 > " && " 和 " || " >条件运算符；

• 总的来说是单目运算符 > 双目运算符 > 三目运算符。

如果在编写代码的时候对这些关系容易混淆，最好的方式就是使用"( )"来增加优先级。

Verilog的系统函数

Verilog语言中预先定义了一些任务和函数，用于完成一些特殊的功能，它们被称为系统任务和系统函数，这些函数大多数都是只能在Testbench仿真中使用的，使我们更方便的进行验证。

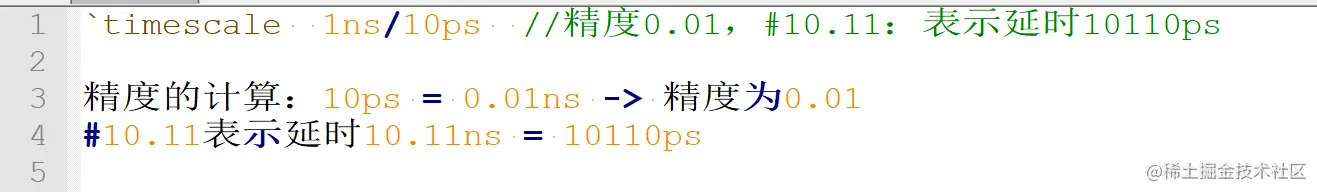

时间尺度预编译指令

• 时间单位和时间精度由值1、10和100以及单位s、ms、us、ns、ps和fs组成。

• 时间单位：定义仿真过程与时间相关量的单位。

• 仿真中使用“#数字”表示延时相应单位的时间，例：#10表示延时10个时间单位的时间，即10ns。

• 时间精度：决定时间相关量的精度及仿真显示的最小刻度。

• 下面这种写法就是错误的，因为时间单位不能比时间精度小。

Verilog中主要的函数有如下这些，在支持Verilog语法的编辑器中都会显示为高亮的关键字。

函数	功能
$display	打印信息、自动换行
$write	打印信息
$strobe	打印信息、自动换行、最后执行
$monitor	监测变量
$stop	暂停仿真
$finish	结束仿真
$time	时间函数
$random	随机函数
$readmemb	读文件函数

下面我们单独介绍它们的功能。

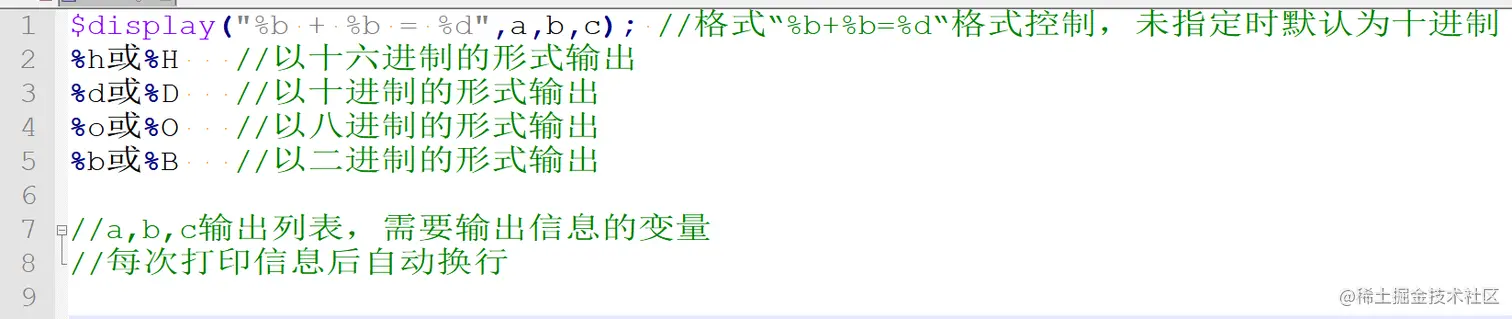

$display用于输出、打印信息

使用格式为：

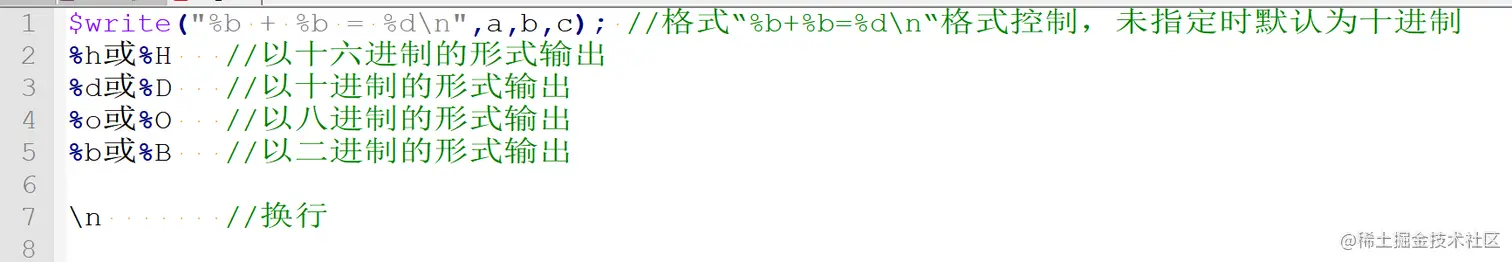

$write用于输出、打印信息

使用格式为：

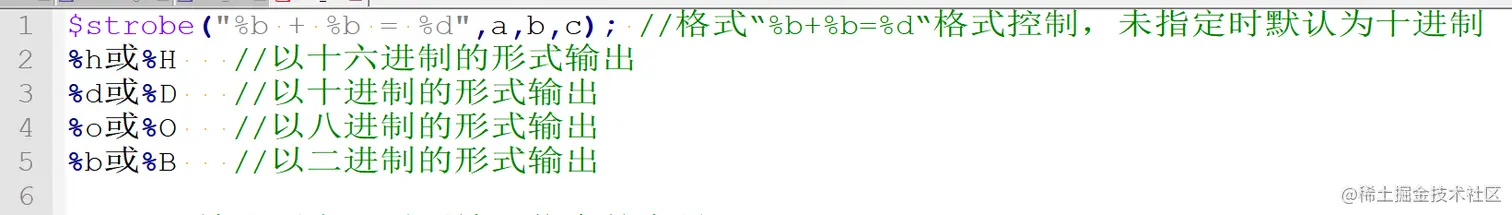

$strobe用于输出、打印信息

使用格式为：

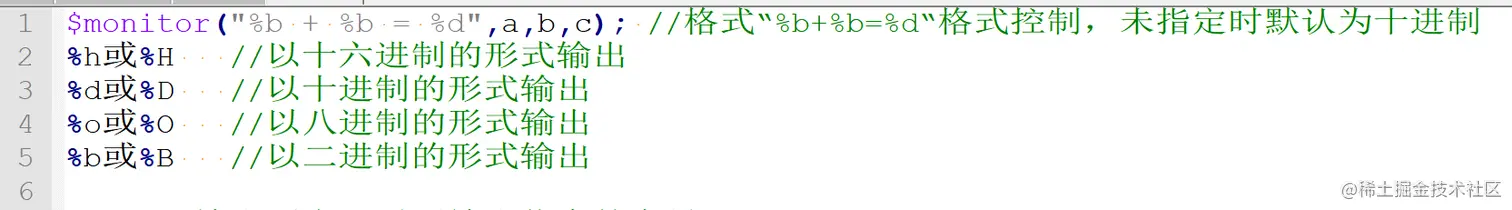

$monitor用于持续监测变量

使用格式为：

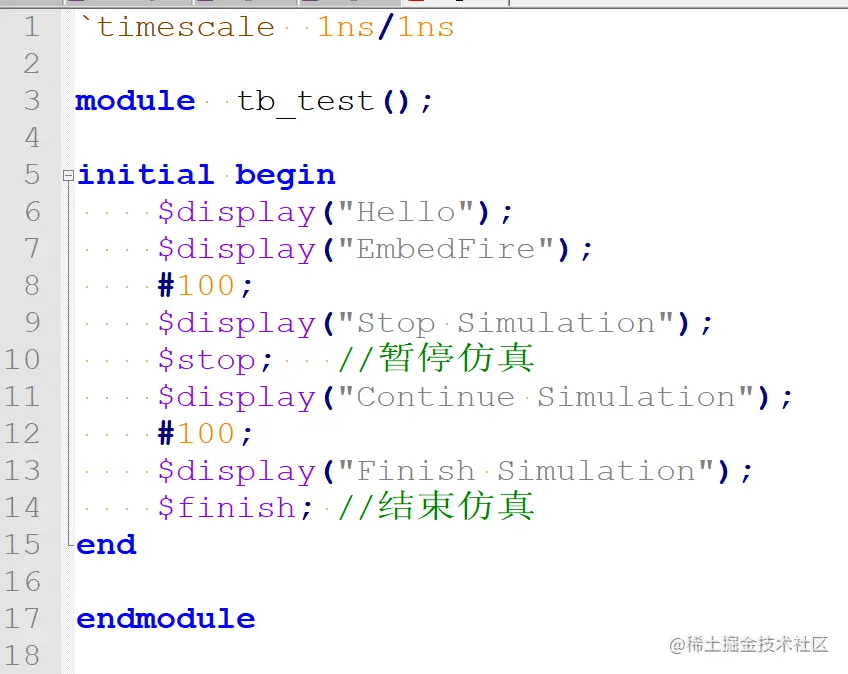

$finish用于结束仿真;[]stop用于暂停仿真；

使用格式为：

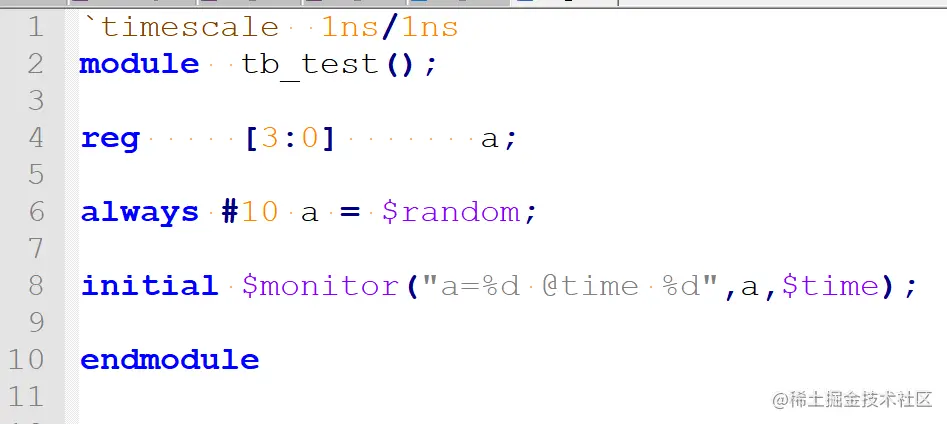

$time为时间函数，返回64为当前仿真时间；$random用于产生随机函数，返回随机数

使用格式为：

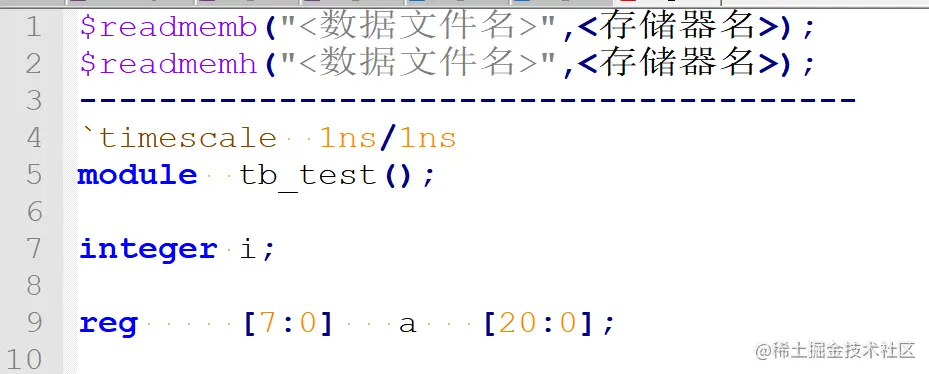

$readmemb用于读二进制文件函数；$readmemh用于读十六进制文件函数

使用格式为：
