NAND Flash是一种非易失性随机访问存储介质，基于浮栅晶体管设计，通过浮栅来锁存电荷，电荷被存储在浮栅中，在无电源供应情况下仍然可以保持。
物理结构
Cell存储原理

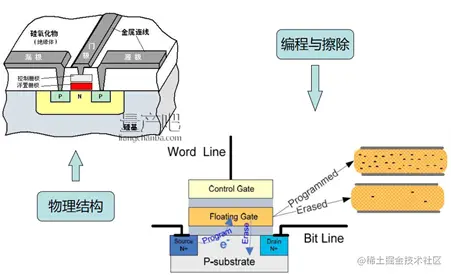

Flash的内部存储是金属-氧化层-半导体-场效晶体管(MOSFET)，里面有个悬浮门(Floating Gate)，是真正存储数据的单元。该技术有个名称叫浮栅晶体管存储技术。
1、擦除(Erase)：对悬浮门放电，在底下加正电压，把电子从悬浮门中吸出来，低于阀值Vth，就表示1。
2、写入(编程)：控制Control Gate去充电（对Control Gate加压），使电子通过绝缘层进入悬浮门，使得悬浮门存储的电荷够多，超过阈值Vth，就表示0。
还有另一种存储技术叫Charge Trap（CT晶体管）存储。与浮栅晶体管主要不同就是把上图中的Floating Gate（半导体材料）替换成Charge Trap(高电荷捕捉密度的绝缘材料SI3N4)。Charge Trap主要的特点是对隧道氧化层不敏感，当厚度变薄或者擦除导致老化时，影响不是很大。另外，隧道氧化层磨损更慢，存储单元间距更小。
左floating gate，右Charge Trap。
优劣对比：
悬浮栅晶体管：在读干扰和数据保留上有优势（为什么？）
CT晶体管：对隧道氧化层要求不高，存储单元间距小。控制极与衬底间距小因而读写电压小，氧化层损耗慢，省电，工艺简单。
组织架构
-

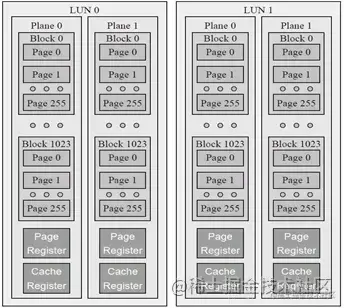

Package：
是存储芯片，即拆解固态硬盘或者SD卡后看到的NAND Flash颗粒。每个package包含一个或者多个target。
-
target:
拥有独立片选（ce）的单元，可以单独寻址，通常包含1或多个LUN
-
Die/LUN：
是可以独立执行命令并上报状态的最小单元。每个die包含一个或者多个plane。
-
Plane：
是NAND可以依据读、写、擦除等命令进行操作的最小单位一个plane就是一个存储矩阵。包括若干个Block.
-
Block：
最小擦除单元，每个block在写入前需要先擦除，每个block包含多个page，通常包含32或者64个page。
-
Page：
最小读写单元，通常是512字节或者2KB。
-
Cache/page register:
每个plane都有自己独立的cache/page register（两个一样的只是赋予了不同名字），其大小等于1page。
类型

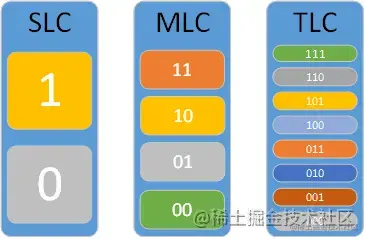

NAND Flash根据存储原理分为三种，SLC, MLC, TLC。（往后或会有更多）
SLC：1个存储单元可存放1bit的数据，只存在0和1两个值，可表示2种数据状态。
MLC：1个存储单元可存放2bits的数据，可表示4种数据状态。
TLC：1个存储单元可存放3bits的数据，可表示8种数据状态。
差异对比（举例，以数据手册为准）
| SLC | MLC | TLC | |
|---|---|---|---|
| Bits/cell | 1 | 2 | 3 |
| 擦写次数 | ~10万 | ~5000 | ~1000 |
| 读时间（us） | ~25 | ~50 | ~75 |
| 写时间（us） | ~300 | ~600 | ~900 |
| 擦时间（us） | ~1500 | ~3000 | ~4500 |
封装引脚功能
| 引脚 | 描述 |
|---|---|
| I/O 0~7 | Addr/data/cmd的输入，data输出。（存在16位I/O 0~15） |
| CLE | 命令锁存使能，在输入命令之前先在模式寄存器中设置CLE使能 |
| ALE | 地址锁存使能，在输入地址之前先在模式寄存器中设置ALE使能 |
| CE# | 芯片使能（有些叫CS） |
| RE# | 读使能 |
| WE# | 写使能 |
| WP# | 写保护 |
| R/B# | 就绪/忙 |
| Vcc | 电源 |
| Vss | 接地 |
| N.C | 未使用 |
#：表示拉低有效，在上面加横杠‘—’的同理
