在之前的探索中，我们探索了类的结构中的Class isa、Class superclass、class_data_bits_t bits，今天我们就来探索下剩下的这个cache_t cache。

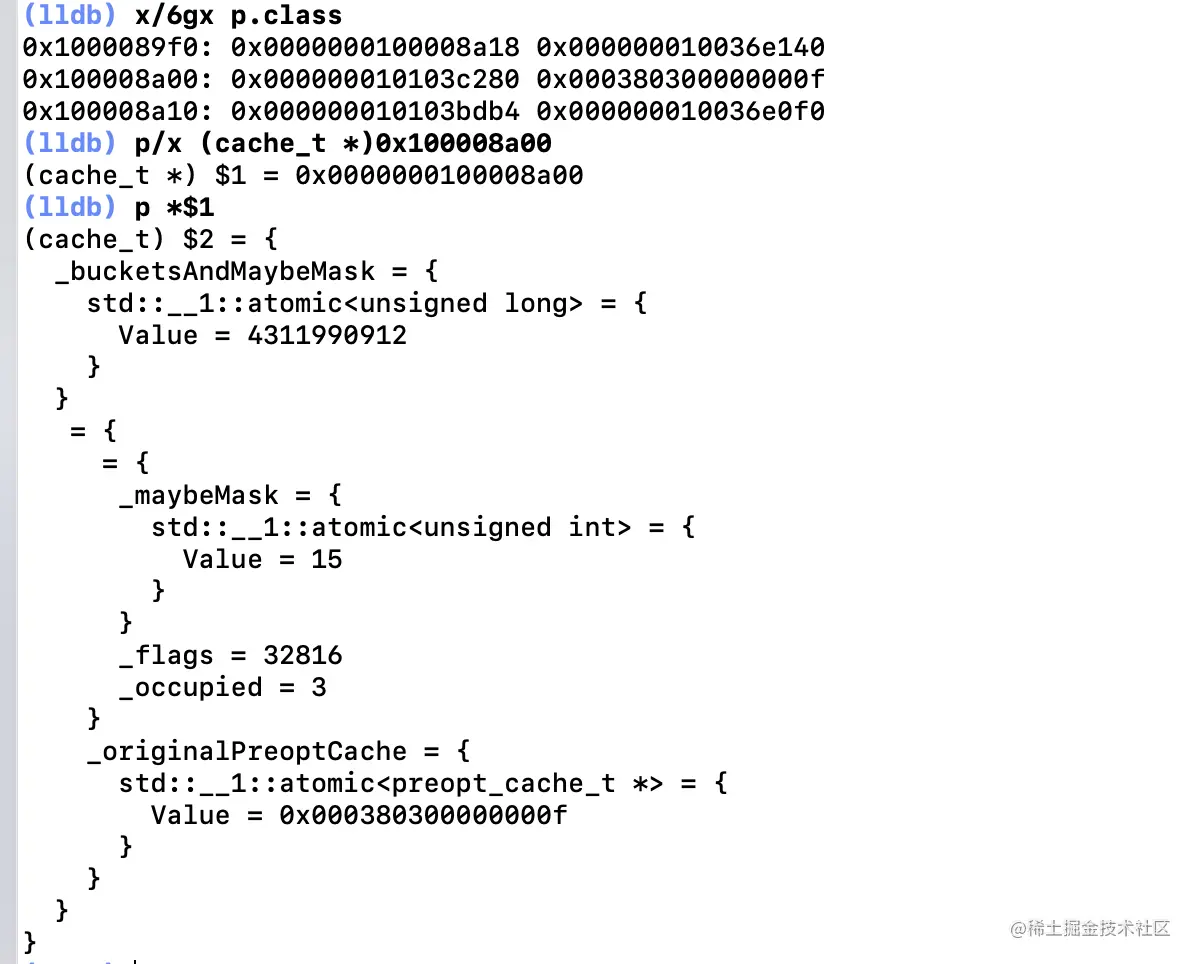

还是老样子，先用lldb先来探索一下
我们打印的信息和其数据结构一样，但是缓存的内容我们还是不知道内容，从源码中进行探索，查看是否有什么方法可以让我们获取其内部内容：
struct cache_t {
private:
explicit_atomic<uintptr_t> _bucketsAndMaybeMask;//uintptr_t 就是 unsigned long 8字节
union { // 联合体 取最大的 8 字节
struct { // __LP64__ 8字节 !__LP64__ 6字节
explicit_atomic<mask_t> _maybeMask; // mask_t 就是 unsigned int 4字节
#if __LP64__
uint16_t _flags; // uint16_t 就是 unsigned short 2字节
#endif
uint16_t _occupied;// uint16_t 就是 unsigned short 2字节
};
explicit_atomic<preopt_cache_t *> _originalPreoptCache; // 指针 8字节
};
……省略部分……
void incrementOccupied();
void setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask);
void reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld);
void collect_free(bucket_t *oldBuckets, mask_t oldCapacity);
static bucket_t *emptyBuckets();
static bucket_t *allocateBuckets(mask_t newCapacity);
static bucket_t *emptyBucketsForCapacity(mask_t capacity, bool allocate = true);
static struct bucket_t * endMarker(struct bucket_t *b, uint32_t cap);
void bad_cache(id receiver, SEL sel) __attribute__((noreturn, cold));
public:
unsigned capacity() const;
struct bucket_t *buckets() const;
Class cls() const;
void insert(SEL sel, IMP imp, id receiver);
void copyCacheNolock(objc_imp_cache_entry *buffer, int len);
void destroy();
void eraseNolock(const char *func);
#if __LP64__
bool getBit(uint16_t flags) const {
return _flags & flags;
}
void setBit(uint16_t set) {
__c11_atomic_fetch_or((_Atomic(uint16_t) *)&_flags, set, __ATOMIC_RELAXED);
}
void clearBit(uint16_t clear) {
__c11_atomic_fetch_and((_Atomic(uint16_t) *)&_flags, ~clear, __ATOMIC_RELAXED);
}
#endif
……省略部分…….
};
我们发现，在public的方法中有个insert方法，其中传递的参数有SEL、IMP、receiver，并没有其他明显的取值方法，那我们就先来看看这个insert方法的内部实现。
insert方法
void cache_t::insert(SEL sel, IMP imp, id receiver) {
……省略部分……
bucket_t *b = buckets();
mask_t m = capacity - 1;
mask_t begin = cache_hash(sel, m);
mask_t i = begin;
// Scan for the first unused slot and insert there.
// There is guaranteed to be an empty slot.
do {
if (fastpath(b[i].sel() == 0)) {
incrementOccupied();
b[i].set<Atomic, Encoded>(b, sel, imp, cls());
return;
}
if (b[i].sel() == sel) {
// The entry was added to the cache by some other thread
// before we grabbed the cacheUpdateLock.
return;
}
} while (fastpath((i = cache_next(i, m)) != begin));
bad_cache(receiver, (SEL)sel);
#endif // !DEBUG_TASK_THREADS
}
我们可以看到最下面有个do while循环中将sel、imp设置给了bucket_t类型的变量，查看他的源码：
struct bucket_t {
private:
#if __arm64__
explicit_atomic<uintptr_t> _imp;
explicit_atomic<SEL> _sel;
#else
explicit_atomic<SEL> _sel;
explicit_atomic<uintptr_t> _imp;
#endif
public:
inline SEL sel() const { return _sel.load(memory_order_relaxed); }
inline IMP imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls) const {
uintptr_t imp = _imp.load(memory_order_relaxed);
if (!imp) return nil;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
SEL sel = _sel.load(memory_order_relaxed);
return (IMP)
ptrauth_auth_and_resign((const void *)imp,
ptrauth_key_process_dependent_code,
modifierForSEL(base, sel, cls),
ptrauth_key_function_pointer, 0);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
return (IMP)(imp ^ (uintptr_t)cls);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
return (IMP)imp;
}
template <Atomicity, IMPEncoding>
void set(bucket_t *base, SEL newSel, IMP newImp, Class cls);
};
我们看到他内部的属性只有SEL和IMP，同时拥有sel()和imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls)，方法获取其内部的值，现在我们先来看一下bucket是怎么存储的sel和imp：
template<Atomicity atomicity, IMPEncoding impEncoding>
void bucket_t::set(bucket_t *base, SEL newSel, IMP newImp, Class cls) {
uintptr_t newIMP = (impEncoding == Encoded
? encodeImp(base, newImp, newSel, cls)
: (uintptr_t)newImp);
if (atomicity == Atomic) {
_imp.store(newIMP, memory_order_relaxed);
if (_sel.load(memory_order_relaxed) != newSel) {
#ifdef __arm__
mega_barrier();
_sel.store(newSel, memory_order_relaxed);
#elif __x86_64__ || __i386__
_sel.store(newSel, memory_order_release);
}
} else {
_imp.store(newIMP, memory_order_relaxed);
_sel.store(newSel, memory_order_relaxed);
}
}
// Sign newImp, with &_imp, newSel, and cls as modifiers.
uintptr_t encodeImp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, IMP newImp, UNUSED_WITHOUT_PTRAUTH SEL newSel, Class cls) const {
if (!newImp) return 0;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
return (uintptr_t)
ptrauth_auth_and_resign(newImp,
ptrauth_key_function_pointer, 0,
ptrauth_key_process_dependent_code,
modifierForSEL(base, newSel, cls));
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
return (uintptr_t)newImp ^ (uintptr_t)cls;
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
return (uintptr_t)newImp;
}
其用了一个类似之前获取方法属性时用到的entsize_list_tt这样的模版template，Atomicity来判断原子属性，IMPEncoding判断imp是否需要编码，如果需要编码就调用encodeImp，内部其实就是进行签名，然后调用store函数向内存中存入数据。可以看到bucket的set就是将sel和imp写入到内存中，保存我们的方法。
我们在insert的do while之前可以看到bucket插入数据不是按照数组顺序插入的，而是使用cache_hash(sel, m);来获取到插入位置，最大的位置不会超过capacity - 1，我们知道所有hash算法都会出现hash冲突，当发现hash冲突的时候，会使用cache_next(i, m)来移位，如果是inter芯片的mac电脑环境，则直接i+1 &mask，如果是真机环境，则是i ? i-1 : mask。
bucket_t *b = buckets();
mask_t m = capacity - 1;
mask_t begin = cache_hash(sel, m);
mask_t i = begin;
static inline mask_t cache_hash(SEL sel, mask_t mask)
{
uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
value ^= value >> 7;
#endif
return (mask_t)(value & mask);
}
#if CACHE_END_MARKER
static inline mask_t cache_next(mask_t i, mask_t mask) {
return (i+1) & mask;
}
#elif __arm64__
static inline mask_t cache_next(mask_t i, mask_t mask) {
return i ? i-1 : mask;
}
如此循环查找buckets中对应下标位置的内存空间，看是否有sel占用位置，如果没有，则直接将数据插入到该位置，并且调用incrementOccupied();使_occupied的值加1。
void cache_t::insert(SEL sel, IMP imp, id receiver) {
unsigned oldCapacity = capacity(), capacity = oldCapacity;
}
unsigned cache_t::capacity() const {
return mask() ? mask()+1 : 0;
}
mask_t cache_t::mask() const {
return _maybeMask.load(memory_order_relaxed);
}
初始的capacity通过上面的源码我们可以发现实际上就是获取_maybeMask的值，如果不为0，则+1。同样因为之前没有调用方法，所以这里oldCapacity = 0,并且在下面的if-else中会执行reallocate方法中，其中capacity是一个常量，我们可以看到是INIT_CACHE_SIZE，具体值请看整理的宏。再看看reallocate方法
void cache_t::insert(SEL sel, IMP imp, id receiver) {
if (slowpath(isConstantEmptyCache())) {
// Cache is read-only. Replace it.
if (!capacity) capacity = INIT_CACHE_SIZE;
reallocate(oldCapacity, capacity, /* freeOld */false);
}
}
void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld){
bucket_t *oldBuckets = buckets();
bucket_t *newBuckets = allocateBuckets(newCapacity);
setBucketsAndMask(newBuckets, newCapacity - 1);
if (freeOld) {
collect_free(oldBuckets, oldCapacity);
}
}
void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask) {
#ifdef __arm__
_bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_relaxed);
_maybeMask.store(newMask, memory_order_relaxed);
_occupied = 0;
#elif __x86_64__ || i386
_bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_release);
_maybeMask.store(newMask, memory_order_release);
_occupied = 0;
#else
#error Don't know how to do setBucketsAndMask on this architecture.
#endif
}
很明显，这个方法的作用是初始化一个新的buckets并且在freeOld = true的时候释放旧的buckets，调用了方法就是setBucketsAndMask，继续往里面追踪：
void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask) {
#ifdef __arm__
_bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_relaxed);
_maybeMask.store(newMask, memory_order_relaxed);
_occupied = 0;
#elif __x86_64__ || i386
_bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_release);
_maybeMask.store(newMask, memory_order_release);
_occupied = 0;
#else
#error Don't know how to do setBucketsAndMask on this architecture.
#endif
}
这里是将newBuckets设置进了_bucketsAndMaybeMask,同时将newMask也就是INIT_CACHE_SIZE-1设置进了_maybeMask，_occupied = 0。很明显这一部分内容就是将我们创建的容器进行初始化，后续得到的capacity就是bucket的长度。到此我们得出了： _occupied实际上就是cache中缓存方法的个数，而_maybeMask就是缓存容器的最大容量。
_bucketsAndMaybeMask
这里简单说一下_bucketsAndMaybeMask，其内部存储的数据会根据架构不同存储的数据也不相同，在 CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED时，_bucketsAndMaybeMask实际上就是一个buckets_t的指针，而在CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS时，_bucketsAndMaybeMask中存在一个混合的数据，其中低48位存储的是buckets_t的指针，而高16位存储的是_maybeMask的值。具体宏含义请查看整理的宏
#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED
// _bucketsAndMaybeMask is a buckets_t pointer
// _maybeMask is the buckets mask
static constexpr uintptr_t bucketsMask = ~0ul;
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
static constexpr uintptr_t maskShift = 48;
static constexpr uintptr_t maxMask = ((uintptr_t)1 << (64 - maskShift)) - 1;
static constexpr uintptr_t bucketsMask = ((uintptr_t)1 << maskShift) - 1;
#if CONFIG_USE_PREOPT_CACHES
static constexpr uintptr_t preoptBucketsMarker = 1ul;
static constexpr uintptr_t preoptBucketsMask = bucketsMask & ~preoptBucketsMarker;
#endif
获取存储数据

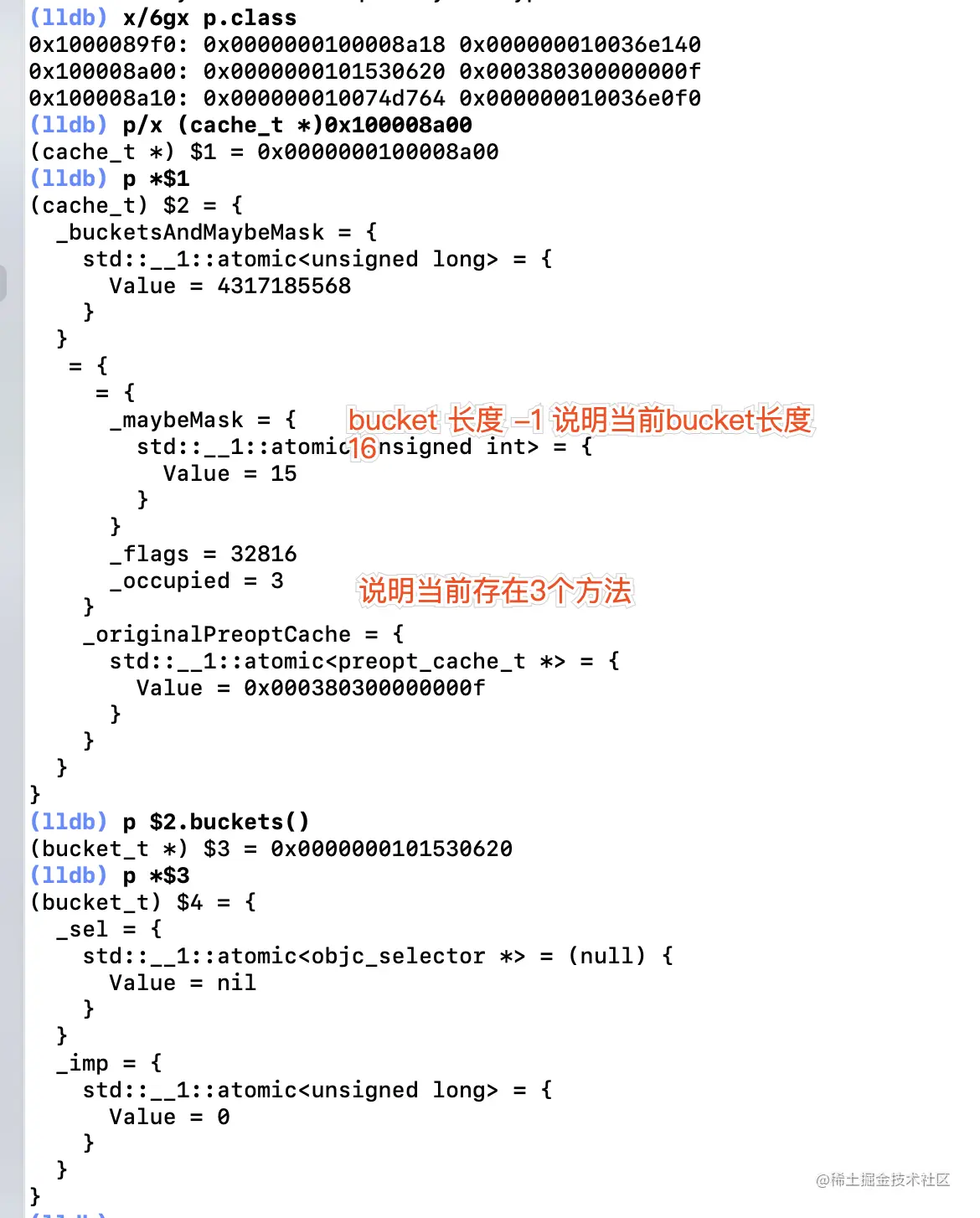

上面我们知道了sel和imp都是存在bucket中，那想要获取内部数据我们在cache_t中找到了bucket()方法，我们继续lldb打印一下
接下来用我们上面提到的
bucket获取内部值的方法来获取sel和imp

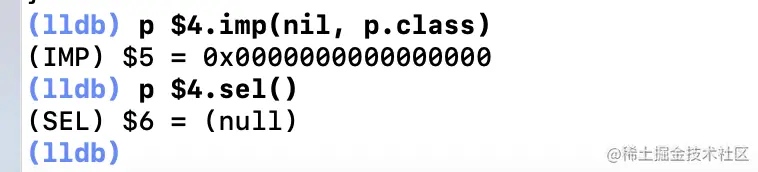

这不对啊！！按照cache_t中的
_occupied = 3说明有缓存方法啊，可是我们获取到的是null啊，为什么？难道找错了？皮一下很开心，我们知道bucket_t不是数组，而是hash表，他的长度是16，sel存储的位置是cache_hash后获取到的，不是顺序的，所以我们不能根据一个位置就来判断是否为空，我们使用之前的地址偏移将bucket的地址偏移再次打印：

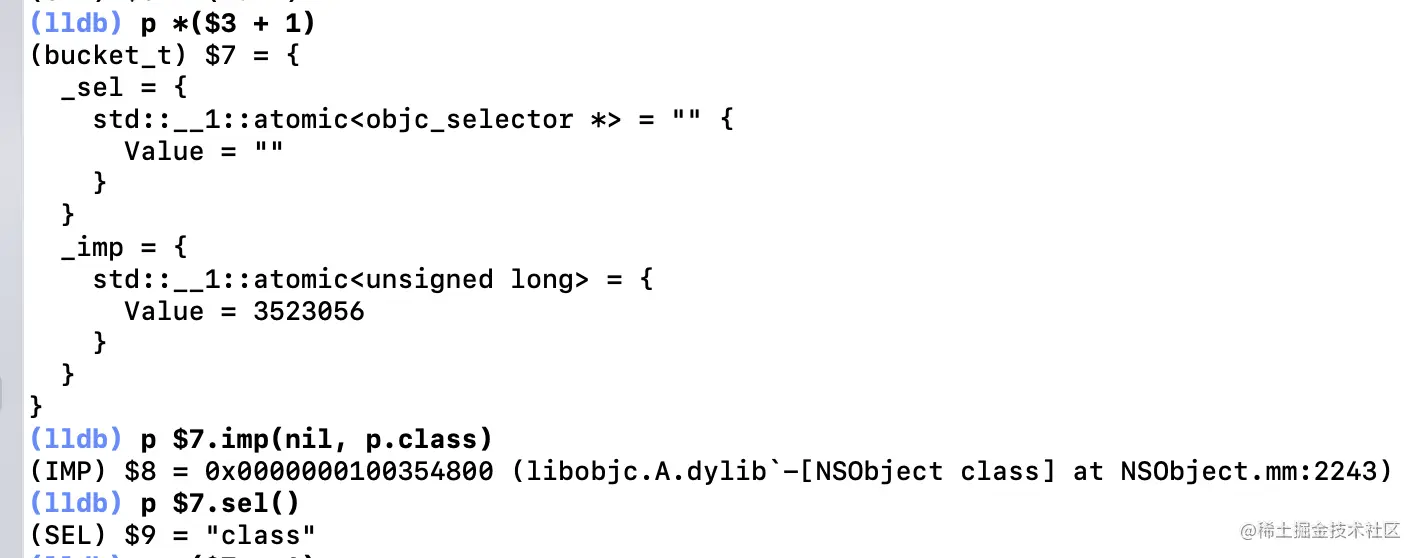

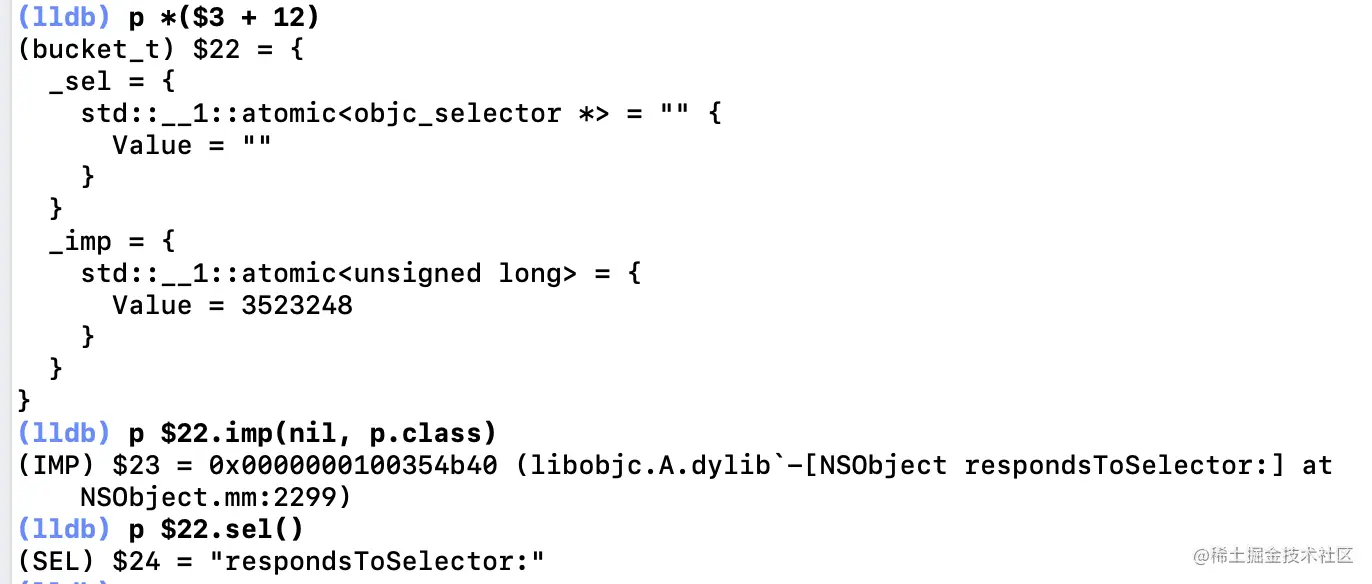

我们从偏移1，5，12位的位置找到了缓存的3个方法，那是所有方法都会进行缓存吗？我们加20个方法试一下:

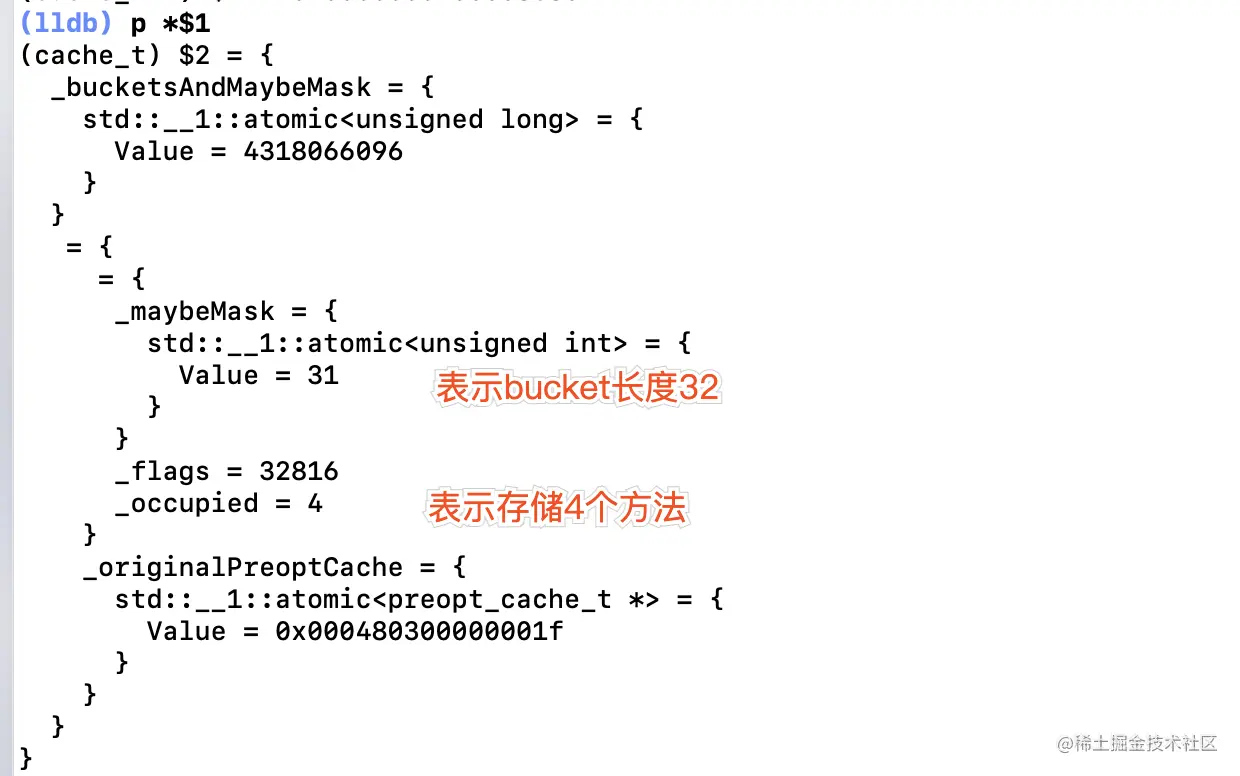

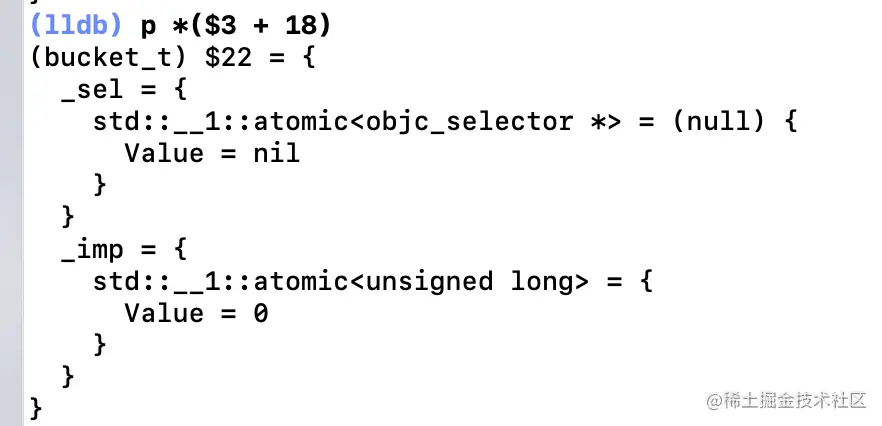

我们发现了cache_t中的_occupied的值为4，也就是只存储了4个方法，bucket长度32，我们依次取一个这32个值，看看是否是只存储了4个方法：

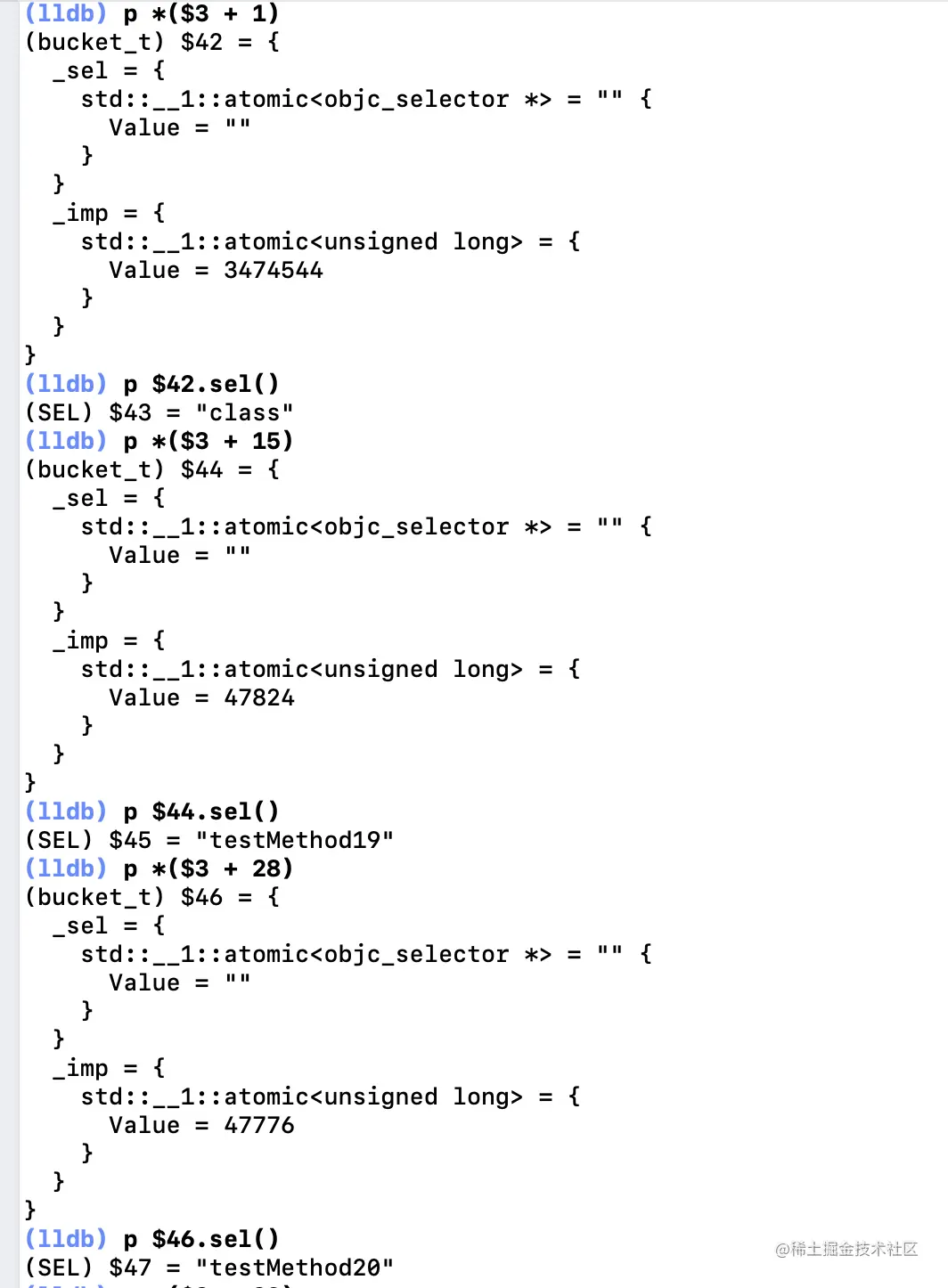

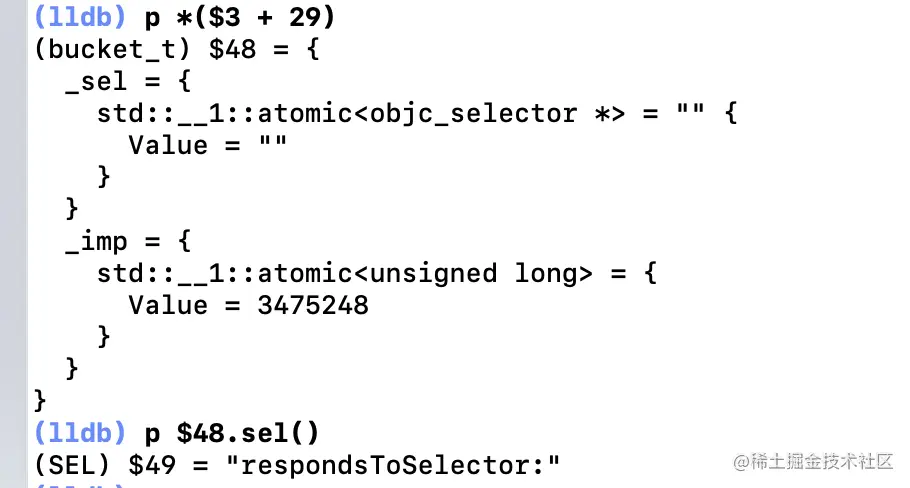

全部打印完毕后，确实只有4个方法，而且可以看出是4个最后调用的方法缓存在了bucket中的，testMethod19,testMethod20是我们自己调用的方法，class是我们使用x/6gx够进行的调用，respondsToSelector是调用class时先调用的验证方法。
扩容
我们第一次运行时bucket容量是16，第二次添加20个方法运行时bucket容量是32，说明当存储空间不够的时候，必然会出现扩容的存在，因此我们看看再次插入的时候，会出现什么情况
void cache_t::insert(SEL sel, IMP imp, id receiver) {
// Use the cache as-is if until we exceed our expected fill ratio.
mask_t newOccupied = occupied() + 1;
unsigned oldCapacity = capacity(), capacity = oldCapacity;
if (slowpath(isConstantEmptyCache())) {
} else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
// Cache is less than 3/4 or 7/8 full. Use it as-is.
}
#if CACHE_ALLOW_FULL_UTILIZATION //arm64 64系统中
else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
// Allow 100% cache utilization for small buckets. Use it as-is.
// capacity <=8 不会扩容
}
#endif
else {
capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
if (capacity > MAX_CACHE_SIZE) {
capacity = MAX_CACHE_SIZE;
}
reallocate(oldCapacity, capacity, true);
}
我们可以看到，当新插入的数据满足某个条件less than 3/4 or 7/8 full的时候，什么也不做，直接进行插入；否则容量会进行二倍的扩容，并且调用reallocate方法时第三个参数传递的是true，上面初始化时我们也看到了这个方法，当第三个参数为true时，其会调用collect_free(oldBuckets, oldCapacity);释放旧的bucket容器。
我们知道capacity是当前bucket的长度，occupied是当前存储的方法数量，那扩容的条件是什么呢？cache_fill_ratio(）和 CACHE_END_MARKER会根据使用的机型不同具体的取值也不同，具体值请看整理的宏，总结来说：
- 在arm64 64位系统（真机/M1电脑）的环境下，
newOccupied小于等于满容量的7/8时，不进行扩容。- 在其他系统（inter芯片的mac电脑）上，
newOccupied + 1小于等于满容量的3/4时，不进行扩容。
我是inter芯片的mac电脑，所以第一次运行插入第三个方法时，进行了第一次扩容处理，第二次运行进行了第二次扩容处理。
总结
cache_t 内部使用了bucket_t这个容器存储sel和imp，_occupied是cache中缓存方法的个数，_maybeMask是缓存容器的最大容量，_bucketsAndMaybeMask根据架构不同内部存储bucket、_maybeMask。同时我们还研究了一下数据插入的流程，当插入的数据大于满容量的3/4(x86_64 / arm64 32位系统) || 7/8(真机 / arm64 64位系统)时，会对容器进行扩容处理，并且将旧的缓存给释放掉。
整理的宏
上面有很多的宏定义，这里我们来整理一下那些宏的含义：
#if defined(__arm64__) && TARGET_OS_IOS && !TARGET_OS_SIMULATOR && !TARGET_OS_MACCATALYST //arm64 真机
#define CONFIG_USE_PREOPT_CACHES 1
#else
#define CONFIG_USE_PREOPT_CACHES 0
#endif
#if CACHE_END_MARKER || (__arm64__ && !__LP64__) // arm64 非64位系统 和 x86_64等
INIT_CACHE_SIZE_LOG2 = 2,
#else
INIT_CACHE_SIZE_LOG2 = 1,
#endif
INIT_CACHE_SIZE = (1 << INIT_CACHE_SIZE_LOG2),//Inter 1 << 2 4 M1 1 << 1 2
MAX_CACHE_SIZE_LOG2 = 16,
MAX_CACHE_SIZE = (1 << MAX_CACHE_SIZE_LOG2),
};
#if __arm__ || __x86_64__ || __i386__ // x86_64等
#define CACHE_END_MARKER 1
static inline mask_t cache_fill_ratio(mask_t capacity) {
return capacity * 3 / 4;
}
#elif __arm64__ && !__LP64__ // arm64 非64位系统
#define CACHE_END_MARKER 0
static inline mask_t cache_fill_ratio(mask_t capacity) {
return capacity * 3 / 4;
}
#elif __arm64__ && __LP64__ // arm64 64位系统
#define CACHE_END_MARKER 0
static inline mask_t cache_fill_ratio(mask_t capacity) {
return capacity * 7 / 8;
}
#define CACHE_ALLOW_FULL_UTILIZATION 1
#else
#error unknown architecture
#endif
#define CACHE_MASK_STORAGE_OUTLINED 1
#define CACHE_MASK_STORAGE_HIGH_16 2
#define CACHE_MASK_STORAGE_LOW_4 3
#define CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS 4
#if defined(__arm64__) && __LP64__ // arm64 64位系统
#if TARGET_OS_OSX || TARGET_OS_SIMULATOR // 模拟器 或 M1
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
#else // 真机
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16
#endif
#elif defined(__arm64__) && !__LP64__ // arm64 32位系统
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_LOW_4
#else // x86_64等
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_OUTLINED
#endif
