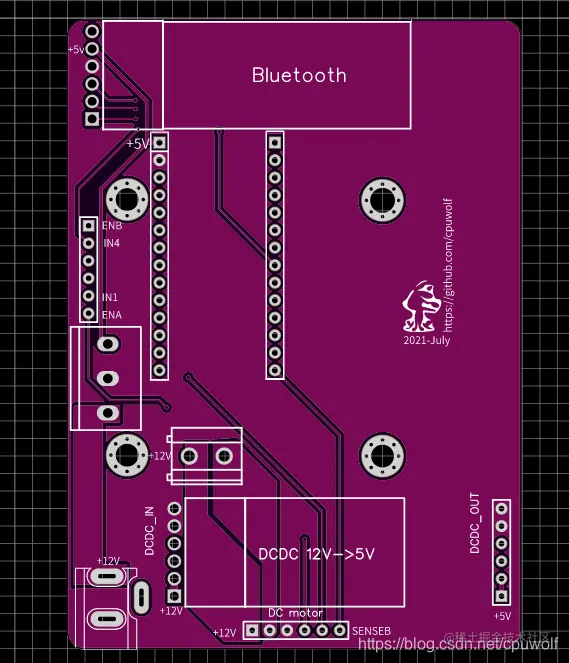

我要感谢互联网云时代的到来，让我这种电路小白，也有机会利用云平台国产立创EDA画自己人生第一块PCB板，之前都是用洞洞板自己焊接，结果飞线飞的我都找不到北。
这次的PCB尝试，只是把飞线整理在电路板上，并没有复杂的电路，更多是考验，我测量手头元件的能力，游标卡尺起了很大作用

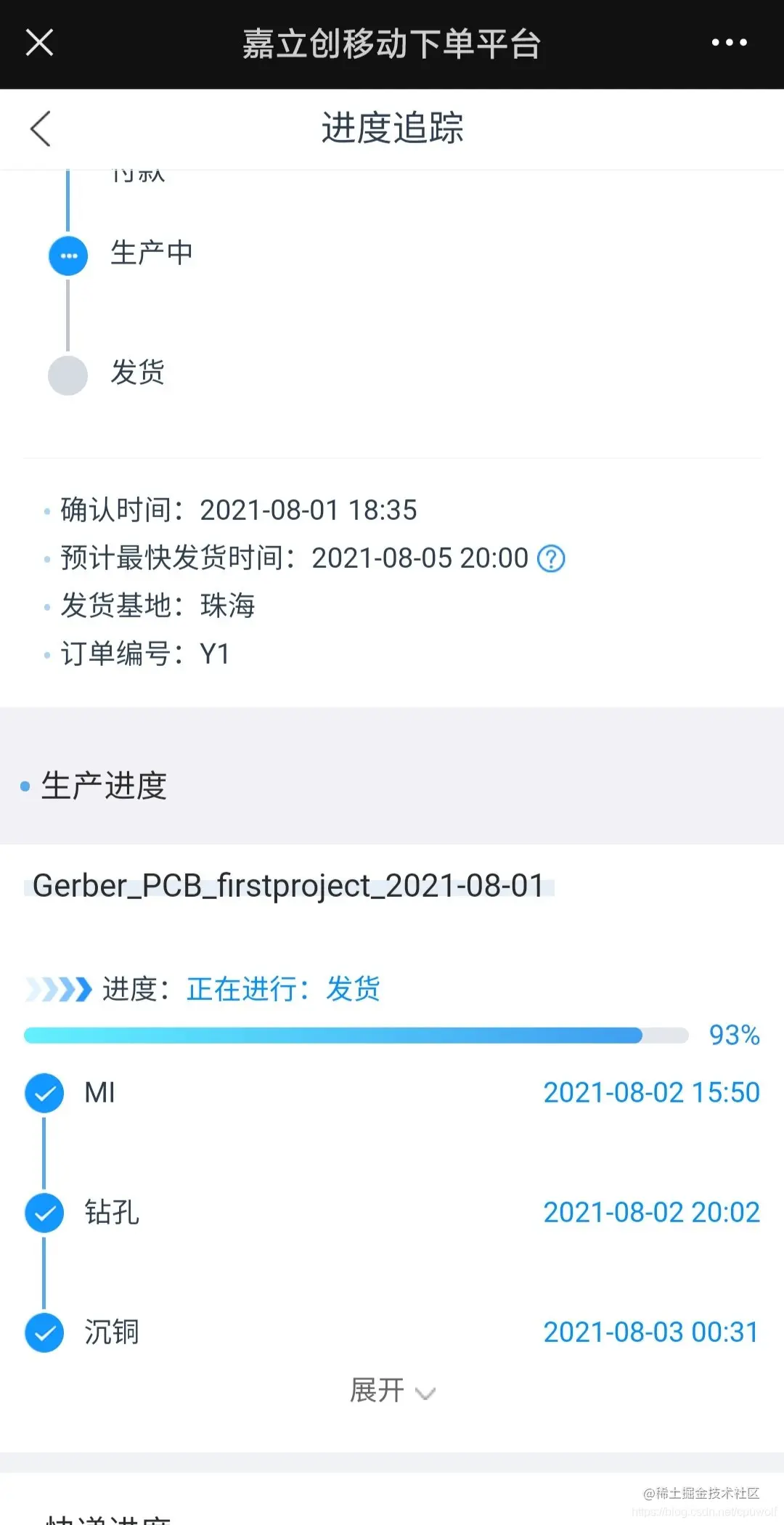

在线下单，看着PCB一步步被生产

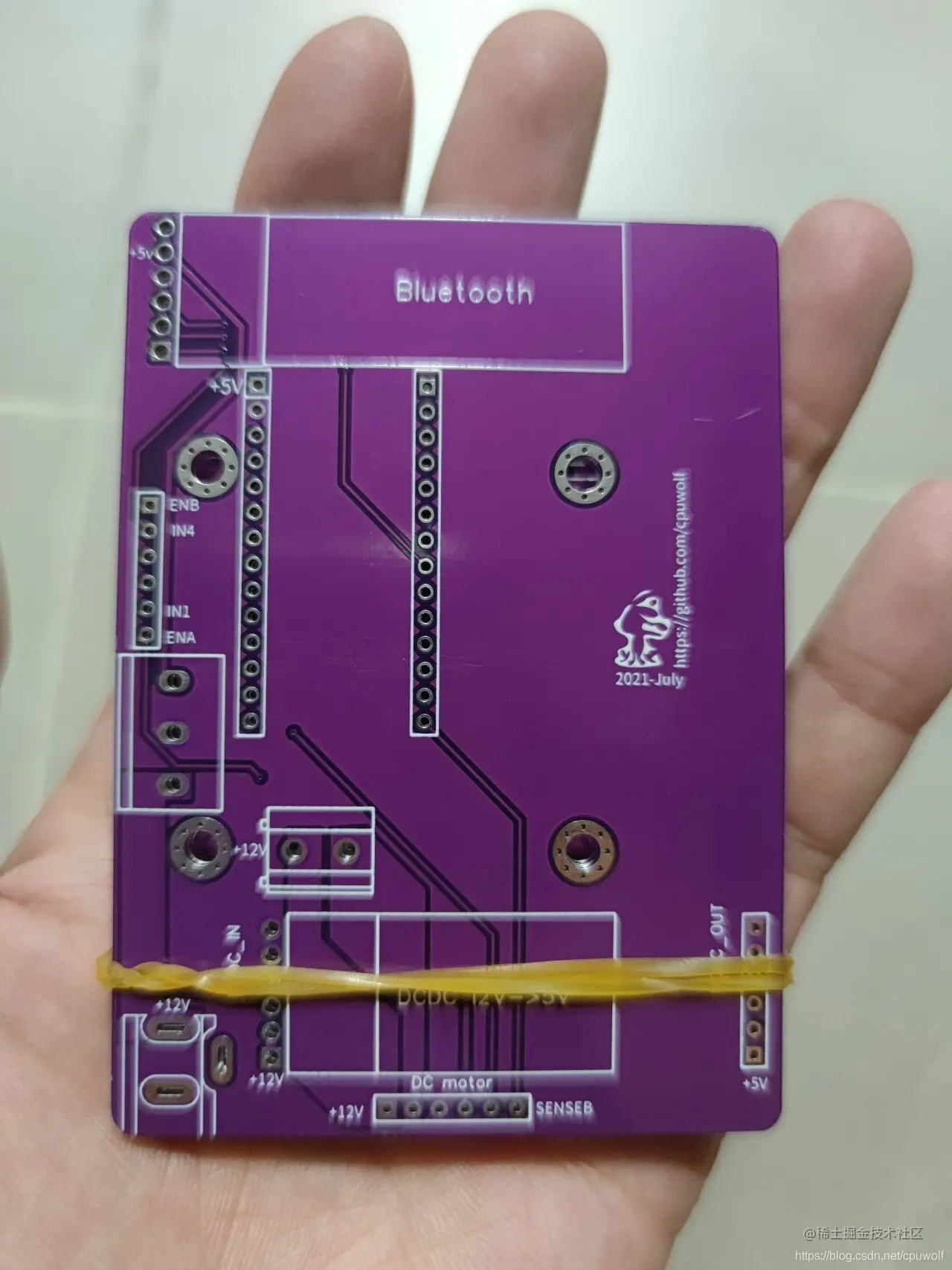

一周以后，终于收到了PCB版，摸起来手感真好。完全和自己画得图一样（废话）
送出PCB去工厂前，我最担心的就是 这几个M3的空位，我怕板子装不上。于是乎，收到PCB，第一件事，就是确定孔距我的测量没有问题，毕竟这4个孔，我使用游标卡尺手工测量的。

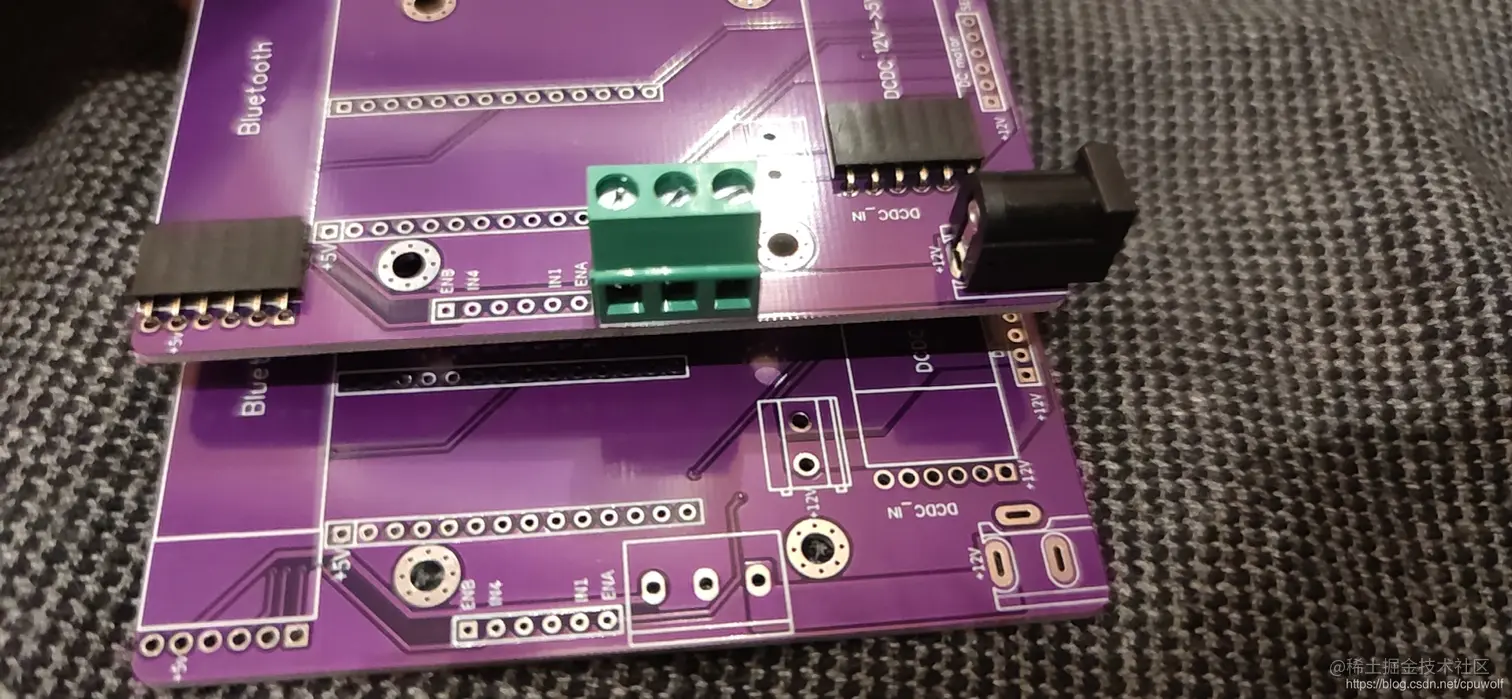

其实，担心的就是这些元件是否能安装上去，先摆摆出来试试
哈哈哈，一切正常，太有成就感了。天色已晚，明早把板子能焊的，都焊上

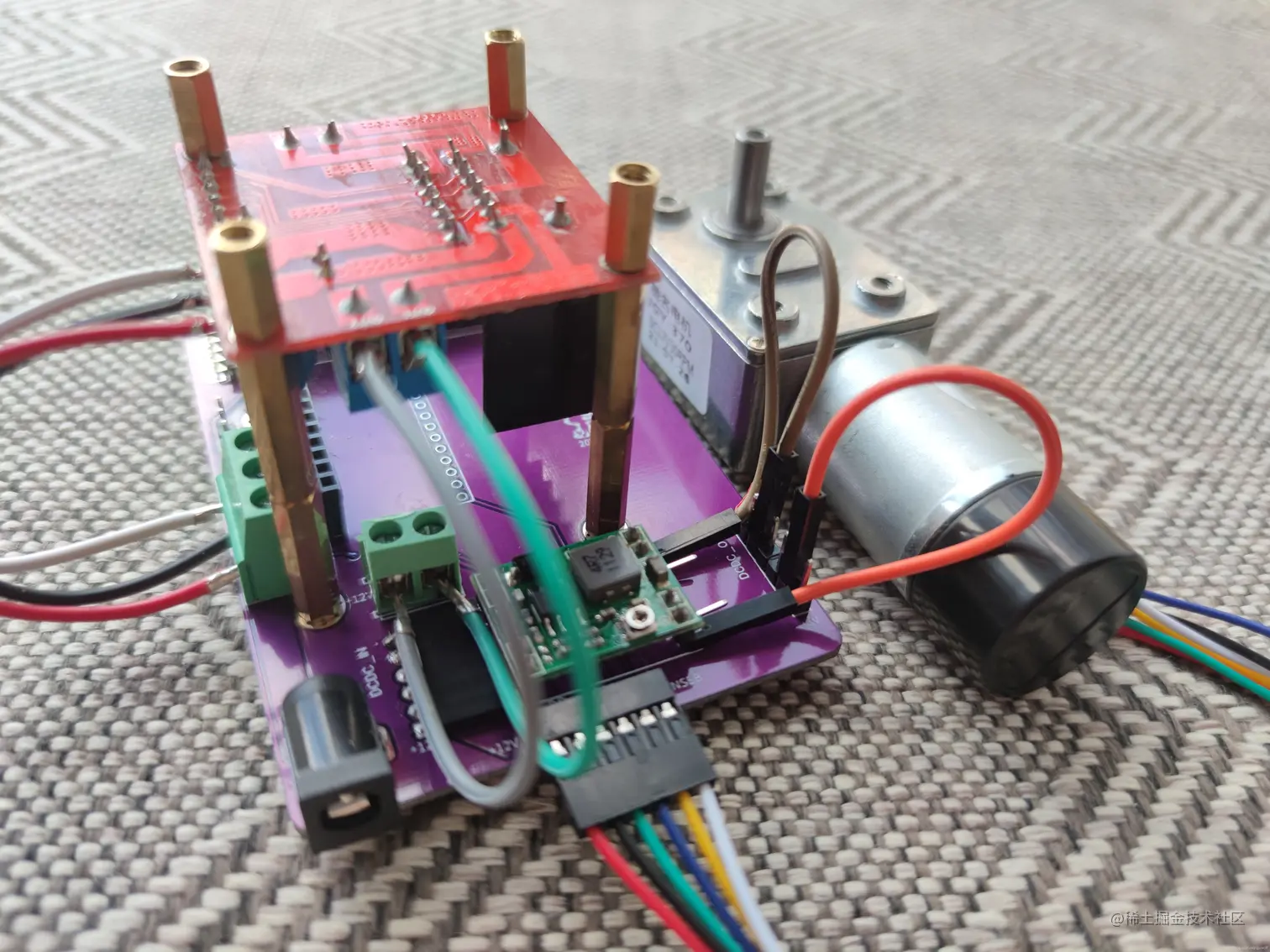

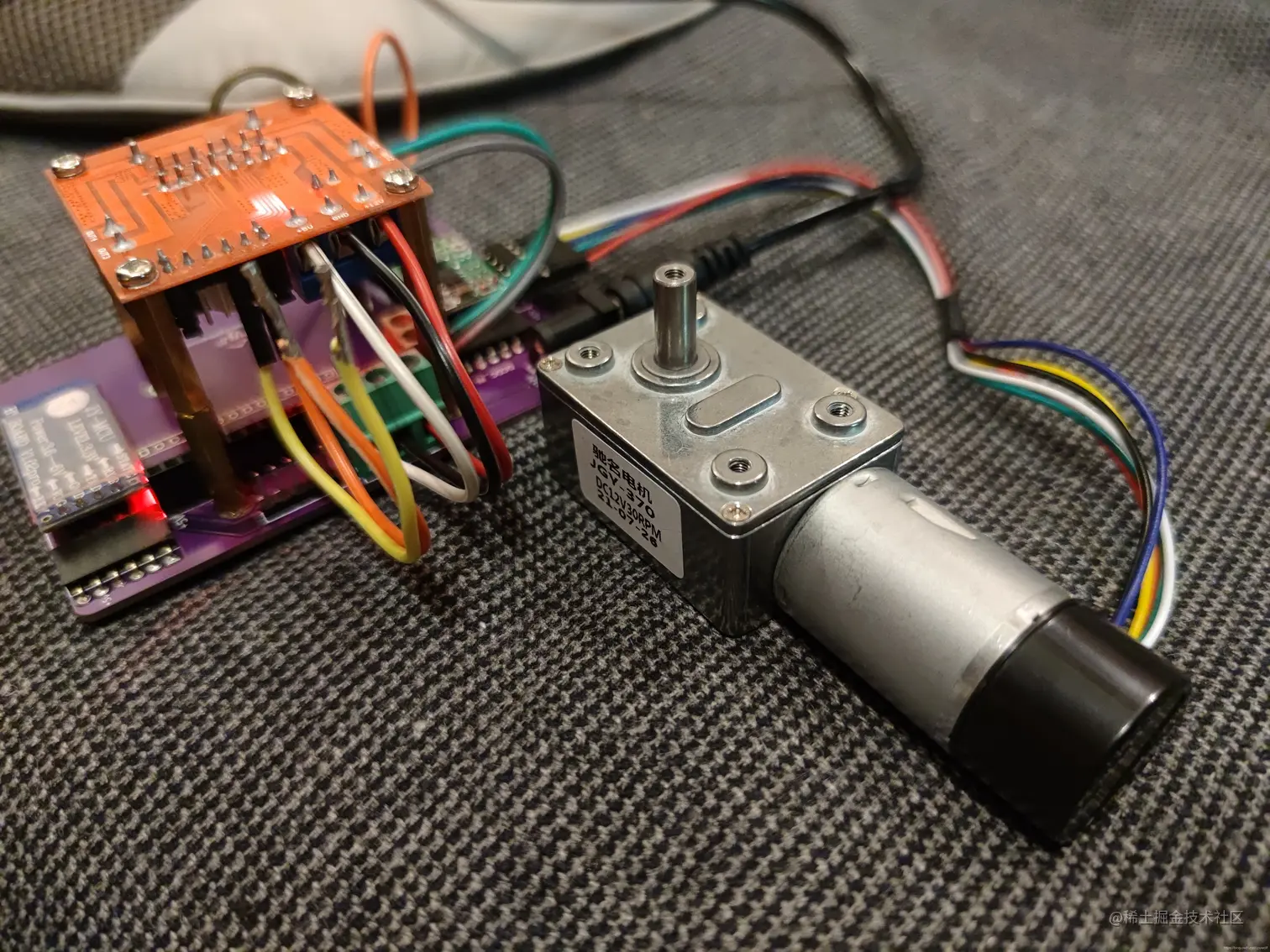

一切还算顺利，除了我发现，我家的排母不够用了，所以MCU是测试不了。再来一张组装图
