LightningChart数据可视化图形控件使用篇17-ViewXY·PolygonSeries 多边图

本文已参与「新人创作礼」活动,一起开启掘金创作之路。

PolygonSeries 多边图

演示示例: Polygons; Box-whisker plot; Ternary plot; Image viewer; Zoomable 2D pie

用PolygonSeries 可根据给定的边界路径来渲染填充和边界线。

在Fill属性中设置填充性能。用PolygonSeries的Border属性设置边界线条样式。

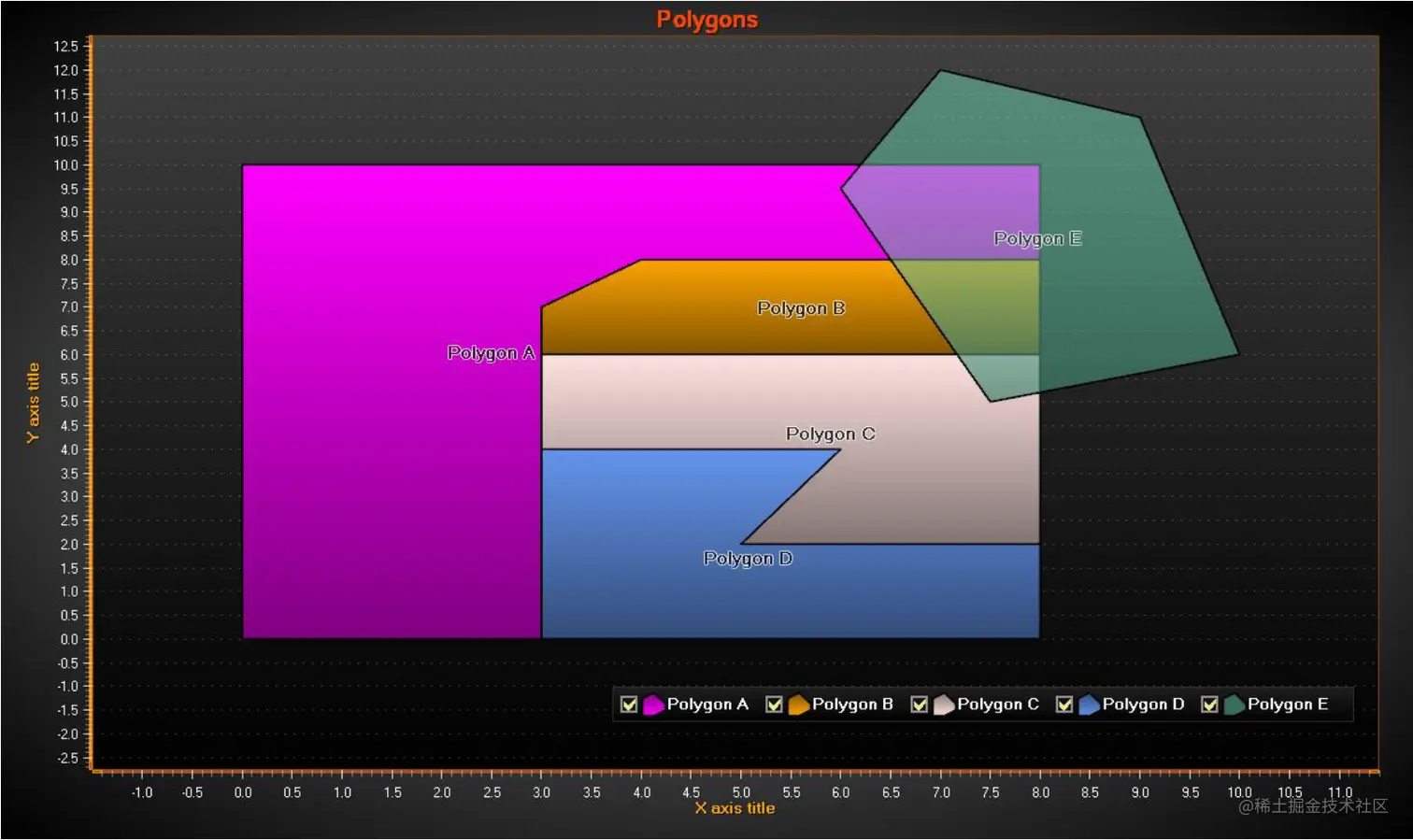

微信截图_20220426112525.png 图:几个多边形。

为多边形设置数据

在Points 属性中设置路径点。 PolygonSeries 具有一种一个自动路径关闭的功能,即如果最后一个点没有连接到第一个点,图表将会自动完成连接。

下面展示了如何分配上面一张图片的透明青色多边形的路径点:

polygon.Points = new PointDouble2D[] {
                new PointDouble2D(7,12),
                new PointDouble2D(6,9.5),
                new PointDouble2D(7.5,5),
                new PointDouble2D(10,6),
                new PointDouble2D(9,11)};

启用复合/相交填充

设置 IntersectionsAllowed = True使多边形路径自身相交。若没有启用该属性,当路径相交时,填充会出现完全错乱。因为检测和渲染相交的情况非常频繁,出于性能原因,默认情况下,该属性设置为False 。

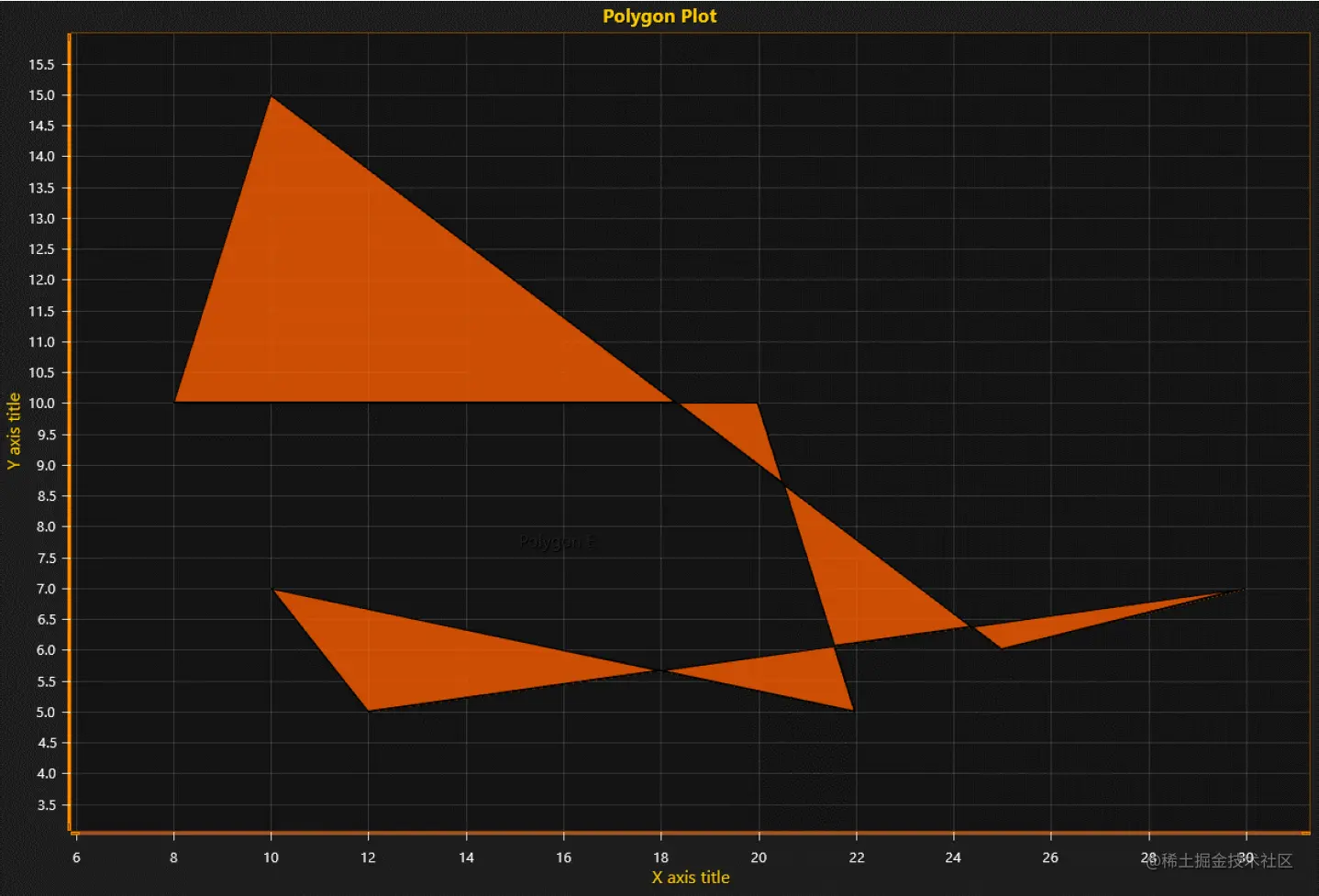

微信截图_20220426112655.png 图:路径相交的多边形,设置 IntersectionsAllowed = True.
