Canvas容器:
canvas标签用来定义图像的容器，必须配合脚本来绘制图像，canvas也运用于游戏开发。注意：canvas绘制图时会出现线条模糊情况，这是因为显示屏像素和canvas中定义的一个点不完全重合（相差0.5）导致，若要解决这个问题，就要计算canvas中0.5的坐标值。
创建画布：
注意：一个页面可以创建多个canvas画布，每个画布建议给一个id属性方便配合脚本。
<canvas id='canvasBox' width='200' height='200'></canvas>
Canvas绘图基本流程：
在canvas容器中绘制图形，需要配合使用javascript脚本，具体如下：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.利用绘制工具配合画笔开始绘制图：
ctx.moveTo(100, 100); //moveTo(x,y)表示画笔开始移动的坐标
ctx.lineTo(200, 200); //lineTo(x,y)表示绘制直线，坐标为直线末尾点坐标
ctx.stroke(); //stroke()表示描边，必须有这项才会显示效果
// 开始下一笔绘制：这里可以是多个不同种的绘制，lineTo()只表示绘制直线
ctx.moveTo(200, 200);
ctx.lineTo(200, 300);
ctx.stroke();
</script>
<script>
var myCanvas = document.querySelector('canvas');
var ctx = myCanvas.getContext('2d');
// 平移画布的原点：
// ctx.translate(x,y)------参数表示在原有的基础上移动目标点的坐标,即绘制的图和画布都移动（里层移动，外面容器看起来不移动）
// 缩放
// scale(x,y)------参数表示宽高及坐标缩放比例，画布和图都进行缩放了
// 旋转
// rotate(angle)-----参数表示以canvas原点旋转angle角度,
// ctx.strokeRect(200,100,100,100);//一个矩形
// ctx.translate(10,20)//在原有的基础上X轴移动10px，Y轴移动20px
// ctx.strokeRect(200,100,50,50);//一个矩形
// ctx.strokeRect(0,0,100,100);//一个矩形
// ctx.scale(.5,.5)//对下面的矩形进行宽度和高度以及坐标的缩放
// ctx.strokeRect(0,0,50,50);//一个矩形
// ctx.strokeRect(300,200,100,100);//一个矩形
// ctx.rotate(Math.PI / 8)//对下面的矩形进行宽度和高度以及坐标的旋转
// ctx.strokeRect(300,200,50,50);//一个矩形
var startAngle = 0;
ctx.translate(150, 150);
setInterval(function() {
startAngle += Math.PI / 180;
ctx.rotate(startAngle);
ctx.strokeRect(-50, -50, 100, 100);
}, 500);
//更多绘制工具如下表：
</script>

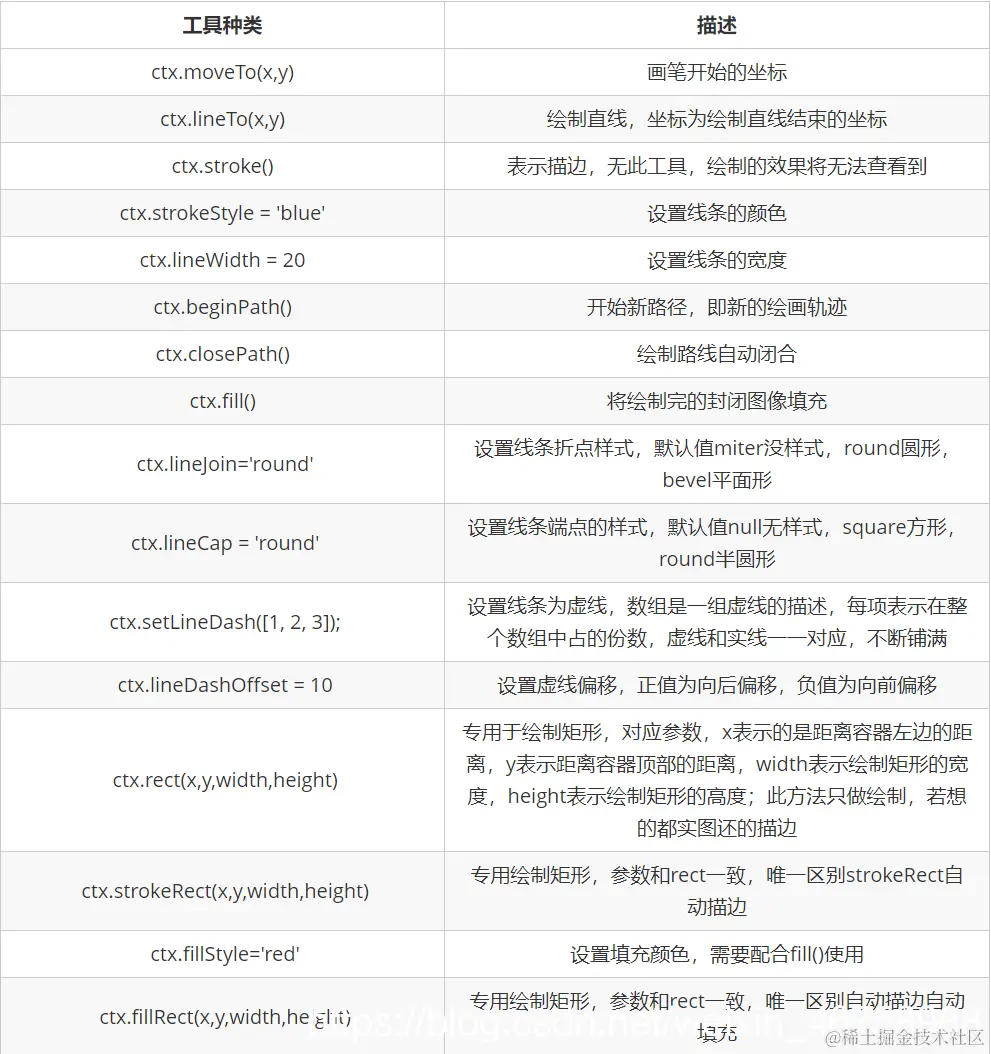

绘制工具：
续：
Canvas绘制图片：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.创建对象的方式在内存中生成img对象，这里无需DOM：
var image = new Image();
image.src = '捕获.PNG';
// 等image加载完在处理
image.onload = function() {
// 这里图片一定加载完成了，也有可能在这段代码执行前加载完，所以这段代码一般放在图片路径的前面。
// 绘制图片的三种方式：
// 第一种：传入 3 个参数的用法：ctx.drawImage(img对象,x,y)---分别是img对象，图片的左上角在canvas中的坐标(x,y)。
// ctx.drawImage(image,0,0);
// 第二种：传入 5 个参数的用法：ctx.drawImage(img对象,x,y,w,h)---分别是img对象，图片的左上角在canvas中的坐标(x,y)和图片的缩放宽度w和高度h。
// ctx.drawImage(image,0,0,500,400);
// 第三种：传入 9 个参数的用法：ctx.drawImage(img对象,要渲染的对象定位坐标x,要渲染的对象定位坐标y,截取对象的宽度w,截取对象的宽度h,对象在canvas中的位置定位x,对象在canvas中的位置定位y,对象缩放宽度w,对象缩放高度h)
ctx.drawImage(image, 400, 400, 2000, 2000, 0, 0, 300, 200);
};
</script>
Canvas绘制帧动画：
canvas绘制帧动画的原理：利用定时器不断改变图片参数：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.创建对象的方式在内存中生成img对象，这里无需DOM：
var image = new Image();
image.src = 'image/4.png';
// 4.等image加载完在处理绘制：
image.onload = function() {
// 第三种：传入 9 个参数的用法：ctx.drawImage(img对象,要渲染的对象定位坐标x,要渲染的对象定位坐标y,截取对象的宽度w,截取对象的宽度h,对象在canvas中的位置定位x,对象在canvas中的位置定位y,对象缩放宽度w,对象缩放高度h)
// 拿到图片的宽度和高度：
var imageWidth = image.width;
var imageHeight = image.height;
// 声明一个计数器：
var i = 0;
// 利用定时器开启动画：
setInterval(function() {
i++;
// 解决重影问题，需要每次清除canvas画布中之前的绘制图：
ctx.clearRect(0, 0, ctx.canvas.width, ctx.canvas.height);
//开始绘制新图片
ctx.drawImage(image, 80 * i, 0, imageWidth / 4, imageHeight / 4, 300, 200, 100, 100);
if (i >= 3) {
i = 0;
};
}, 300);
};
</script>
Canvas渐变色：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.定义一个渐变色：
var linearGradient = ctx.createLinearGradient(10, 10, 10, 100);
// 4.添加渐变的颜色：
linearGradient.addColorStop(0.8, 'green');
linearGradient.addColorStop(.2, 'red');
// 5.设置填充颜色为上面定义的渐变色
ctx.fillStyle = linearGradient;
// 6.定义一个填充的矩形
ctx.fillRect(10, 10, 100, 100);
</script>
Canvas中曲线：
canvas中绘制曲线都是套用数学公式进行绘制的，其工具还是基础工具，想要绘制复杂的图形，那么对数学要求功底就非常高了，这里简单介绍一下，绘制思路，如：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.绘制曲线思路（数学功底要求）：不断改变线条运动轨迹达到效果
for (var i = 0; i < 600; i++) {
var x = i;
var y = Math.pow(x / 20, 2) + 30;
ctx.lineTo(x, y);
};
// 4.描边：
ctx.stroke();
</script>
Canvas面向对象绘制饼图：
<script>
// 1.获取canvas容器元素：
var canvasBox = document.querySelector('#canvasBox');
// 2.获取上下文（这里指获取绘制工具）：
var ctx = canvasBox.getContext('2d'); //3d技术这里不做详细介绍
// 3.以 面向对象的方式绘制一个饼图：
// 声明一个函数：
var PieChart = function(ctx) {
// 绘制工具：
this.ctx = ctx || document.querySelector('canvas').getContext('2d');
// 拿到canvas的尺寸大小：
this.w = this.ctx.canvas.width;
this.h = this.ctx.canvas.height;
// 定义圆心的坐标：
this.x0 = this.w / 2 + 100;
this.y0 = this.h / 2;
// 定义圆的半径：
this.radius = 100;
// 定义文字部分伸出去的线的长度：
this.outLine = 30;
// 定义说明矩形的宽度：
this.rectW = 30;
// 定义说明矩形的高度：
this.rectH = 12;
// 距离旁边的间距：
this.space = 5;
};
// 为 PieChart函数添加画饼图的方法：
PieChart.prototype.drawPie = function(data) {
// 解决this指向不同的问题：
var that = this;
// 调用下面的trans方法得到新的data数据，并用变量angleList接收：
var angleList = this.trans(data);
// 定义起始弧度：
var begangle = 0;
//遍历angleList得到数据中的angle弧度：
angleList.forEach(function(item, i) {
// 定义结束弧度为endangle，endangle = 开始的角度(上一次结束的弧度) + 数据angleList中的angle
var endangle = begangle + item.angle;
// 开启新路径：
ctx.beginPath();
//移动画笔到(that.x0,that.y0)：
ctx.moveTo(that.x0, that.y0);
// 绘制圆的轨迹
ctx.arc(that.x0, that.y0, that.radius, begangle, endangle);
// 随机的设置每个扇形的填充颜色：
var colors = `rgb(${Math.floor(Math.random()*256)},${Math.floor(Math.random()*256)},${Math.floor(Math.random()*256)})`;
ctx.fillStyle = colors;
// 填充扇形
ctx.fill();
//调用drawTitle方法绘制扇形：
that.drawTitle(begangle, item.angle, item.title, colors);
// 调用drawDesc方法绘制说明的矩形：
that.drawDesc(i, item.title);
// 把结束弧度给起始弧度作为下一次绘制扇形的起始弧度
begangle = endangle;
});
};
// 为 PieChart函数添加画文字的方法：
PieChart.prototype.drawTitle = function(begAngle, angle, text, color) {
// 计算伸出去的边的长度(斜边)：
var edge = this.radius + this.outLine;
// 计算伸出去的边的终点的X的长度：
var edgeX = Math.cos(begAngle + angle / 2) * edge;
// 计算伸出去的边的终点的Y的长度：
var edgeY = Math.sin(begAngle + angle / 2) * edge;
// 计算伸出去的边的终点的坐标：
var outX = this.x0 + edgeX;
var outY = this.y0 + edgeY;
// 开启新路径：
this.ctx.beginPath();
// 移动画笔到(this.x0,this.y0)的位置：
this.ctx.moveTo(this.x0, this.y0);
// 绘制伸出去线的轨迹：
this.ctx.lineTo(outX, outY);
this.ctx.strokeStyle = color;
this.ctx.font = '15px Microsoft YaHei';
this.ctx.textBaseline = 'bottom';
var titleWidth = this.ctx.measureText(text).width;
// 判断Math.cos(begAngle + angle /2)的正负决定水平线的方向：
if (Math.cos(begAngle + angle / 2) > 0) {
// 绘制伸出去线的轨迹：
this.ctx.lineTo(outX + titleWidth, outY);
// 开始绘制文字title
this.ctx.textAlign = 'start'; //文本居中对齐，属性值：left,right,center,end,start
this.ctx.fillText(text, outX, outY);
} else {
// 绘制伸出去线的轨迹：
this.ctx.lineTo(outX - titleWidth, outY);
// 开始绘制文字title
this.ctx.textAlign = 'end'; //文本居中对齐，属性值：left,right,center,end,start
this.ctx.fillText(text, outX, outY);
};
this.ctx.stroke();
};
// PieChart的说明的方法：
PieChart.prototype.drawDesc = function(index, tex) {
// 绘制带独立路径的矩形：
this.ctx.fillRect(this.space, this.space + index * (this.space + this.rectH), this.rectW, this.rectH);
this.ctx.beginPath();
this.ctx.textAlign = 'start';
this.ctx.font = '10px Microsoft YaHei';
this.ctx.fillText(tex, this.space + this.rectW + 5, this.space + index * (this.space + this.rectH) + 12);
};
// 把数据中的num转化为弧度并追加到data中返回新的data数据
PieChart.prototype.trans = function(data) {
var sum = 0;
data.forEach(function(item, i) {
sum += item.num;
});
data.forEach(function(item, i) {
var angle = Math.PI * 2 * item.num / sum;
item.angle = angle; //追加弧度到data数据中
});
return data;
};
// PieChart初始化：
PieChart.prototype.init = function(data) {
this.drawPie(data);
};
// 定义一个数据data:
var data = [{
title: '15-20岁',
num: 16
}, {
title: '20-25岁',
num: 12
}, {
title: '25-30岁',
num: 56
}, {
title: '30-35岁',
num: 12
}, {
title: '35-40岁',
num: 42
}, {
title: '45-50岁',
num: 12
}, {
title: '50岁以上',
num: 22
}];
// 实例化一个对象:
var piechart = new PieChart();
piechart.init(data);
</script>
Canvas面向对象绘制坐标系：
<script>
//1. 构造坐标系函数：
var LineChart = function(ctx){
this.ctx = ctx || document.querySelector('#canvaBox').getContext('2d');
// 获取画布的大小尺寸：
this.canvasWidth = this.ctx.canvas.width;
this.canvasHeight = this.ctx.canvas.height;
// 设置网格的大小尺寸为10：
this.gridSize = 10;
// 设置坐标系的间距为20：
this.space = 20;
// 定义坐标轴的原点坐标为(this.space,this.canvasHeight - this.space)
this.x0 = this.space;
this.y0 = this.canvasHeight - this.space;
// 设置箭头的大小为10：
this.arrowSize = 10;
// 设置绘制的点的大小为6：
this.dottedSize = 6;
// 点的坐标和数据有关，数据可视化：
};
// 2.绘制canvas(LineChar)中需要的数据：
// 绘制网格线：
LineChart.prototype.drawGrid = function(){
// x方向的线：
this.ctx.strokeStyle = '#999';
var xLineTotal = Math.floor(this.canvasHeight / this.gridSize);//x方向的线的总条数
for(var i = 0;i < xLineTotal;i ++){
this.ctx.beginPath();
this.ctx.moveTo(0,this.gridSize * i - .5);
this.ctx.lineTo(this.canvasWidth,this.gridSize * i - .5);
this.ctx.stroke();
};
// y方向的线：
var yLineTotal = Math.floor(this.canvasWidth / this.gridSize);//y方向的线的总条数
for(var j = 0;j < yLineTotal; j++){
this.ctx.beginPath();
this.ctx.moveTo(this.gridSize * j - .5,0);
this.ctx.lineTo(this.gridSize * j - .5,this.canvasHeight);
this.ctx.stroke();
};
};
// 绘制坐标系：
LineChart.prototype.drawNav = function(){
this.ctx.strokeStyle='#000'
this.ctx.beginPath();
// 设置x和y的原点坐标为(x0,y0):
this.ctx.moveTo(this.x0 - .5,this.y0 - .5);
// 绘制x轴：
this.ctx.lineTo(this.canvasWidth,this.y0 -.5);
this.ctx.lineTo(this.canvasWidth - this.gridSize,this.y0 + this.gridSize / 2);
this.ctx.lineTo(this.canvasWidth - this.gridSize,this.y0 - this.gridSize / 2);
this.ctx.lineTo(this.canvasWidth,this.y0 -.5);
this.ctx.stroke();
this.ctx.fill();
// 绘制y轴：
this.ctx.beginPath();
this.ctx.moveTo(this.x0 - .5,this.y0 - .5);
this.ctx.lineTo(this.x0 - .5,-0.5);
this.ctx.lineTo(this.x0 + this.gridSize / 2,this.gridSize - 0.5);
this.ctx.lineTo(this.x0 - this.gridSize / 2,this.gridSize - 0.5);
this.ctx.lineTo(this.x0 - .5,-0.5);
this.ctx.stroke();
this.ctx.fill();
};
LineChart.prototype.drawDotted = function(data){
var that = this;
// 记录当前坐标：
var VarCanvasX = 0;
var VarCanvasY = 0;
// 遍历传入的date数据：
data.forEach(function(item,i){
// 在canvas中的坐标：
var canvasX = that.x0 + item.x;
var canvasY = that.y0 - item.y;
// 在canvas中绘制点：
that.ctx.beginPath();
that.ctx.moveTo(canvasX - that.dottedSize / 2 ,canvasY - that.dottedSize /2);
that.ctx.lineTo(canvasX - that.dottedSize / 2 ,canvasY + that.dottedSize /2);
that.ctx.lineTo(canvasX + that.dottedSize / 2 ,canvasY + that.dottedSize /2);
that.ctx.lineTo(canvasX + that.dottedSize / 2 ,canvasY - that.dottedSize /2);
that.ctx.closePath();
that.ctx.fill();
// 用直线连接每一个点：
if(i == 0){//判断当为0时，为第一个点的时候，起点为(x0,y0),否则起点为上一个点
that.ctx.beginPath();
that.ctx.moveTo(that.x0,that.y0);
that.ctx.lineTo(canvasX,canvasY);
that.ctx.stroke();
}else{
that.ctx.beginPath();
that.ctx.moveTo(VarCanvasX,VarCanvasY);
that.ctx.lineTo(canvasX,canvasY);
that.ctx.stroke();
};
VarCanvasX = canvasX;
VarCanvasY = canvasY;
});
};
//绘制所有点：
var data =[
{
x:50,
y:120
},
{
x:100,
y:140
},
{
x:150,
y:150
},
{
x:200,
y:170
}, {
x:250,
y:110
}, {
x:300,
y:170
},
{
x:350,
y:160
},
{
x:400,
y:120
},
{
x:450,
y:130
}, {
x:500,
y:140
}
];
//3.为构造的坐标函数添加定义好的方法初始化canvas：
LineChart.prototype.show = function(data){
this.drawGrid();
this.drawNav();
this.drawDotted(data);
};
// 4.创建一个LineChart对象：
var lineChart = new LineChart();
// 5.调用对象的方法：
lineChart.show(data);
</script>
Canvas面向对象方式控制小人行走（游戏开发方向）：
主要原理：利用雪碧图定位的方式产生帧动画，如下雪碧图：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>运动小人</title>
<style>
canvas {
margin: 0 auto;
border: 1px solid;
}
</style>
</head>
<body>
<canvas width='1300' height='800'></canvas>
<script>
// 创建对象的函数：
var Person = function(cTx) {
// 定义属性并赋值：
this.ctx = cTx || document.querySelector('canvas').getContext('2d');
this.src = 'image/04.png';
this.canvasWidth = this.ctx.canvas.width;
this.canvasHeight = this.ctx.canvas.height;
// 行走的步伐大小：
this.stepSize = 10;
// 行走的方向：0---前面 1----左边 2----右边 3-----后面
this.direction = 0;
// 记录当前图片的位置：
/*x轴方向的偏移步数*/
this.stepX = 0;
/*y轴方向的偏移步数*/
this.stepY = 0;
// 调用初始化方法
this.init();
};
// 加载图片的业务：
Person.prototype.loadimage = function(callback) {
var image = new Image(); // 创建对象的方式载入图片到内存中
image.onload = function() {
callback && callback(image); //图片加载完成后可以通过回调函数的方式获取图片的相关信息，也可直接在这个函数里面直接获取图片的信息
};
image.src = this.src;
};
// 初始化方法：
Person.prototype.init = function() {
var that = this;
// 1.调用 加载图片的业务 的方法并通过回调函数获取图片的信息
this.loadimage(function(image) {
// 图片的大小：
that.imageWidth = image.width;
that.imageHeight = image.height;
// 人物的大小：
that.personWidth = that.imageWidth / 4;
that.personHeight = that.imageHeight / 4;
// 绘制图片的起点：
that.x0 = (that.canvasWidth - that.personWidth) / 2;
that.y0 = (that.canvasHeight - that.personHeight) / 2;
// 2.默认绘制小人在canvas中间：
that.ctx.drawImage(image, 0, 0, that.personWidth, that.personHeight, that.x0, that.y0, that.personWidth, that.personHeight);
// 3.通过方向键控制小人行走
// 注册键盘按下事件控制小人行走的方向和定位：上---38 下---40 左----37 右---39
that.index = 0;
document.onkeydown = function(e) {
if (e.keyCode == 38) {
// 上
that.direction = 3;
that.stepY--;
that.DrawImage(image);
} else if (e.keyCode == 40) {
// 下
that.direction = 0;
that.stepY++;
that.DrawImage(image);
} else if (e.keyCode == 37) {
// 左
that.direction = 1;
that.stepX--;
that.DrawImage(image);
} else if (e.keyCode == 39) {
// 右
that.direction = 2;
that.stepX++;
that.DrawImage(image);
};
};
});
};
// 绘制通过方向控制行走的小人的方法：
Person.prototype.DrawImage = function(image) {
this.index++;
// 清除画布：
this.ctx.clearRect(0, 0, this.canvasWidth, this.canvasHeight);
// 绘制小人行走：
this.ctx.drawImage(image,
this.index * this.personWidth, this.direction * this.personHeight,
this.personWidth, this.personHeight,
this.x0 + this.stepX * this.stepSize, this.y0 + this.stepY * this.stepSize,
this.personWidth, this.personHeight);
if (this.index >= 3) {
this.index = 0;
}
};
new Person();
</script>
</body>
</html>
提示：本文图片等素材来源于网络，若有侵权，请发邮件至邮箱：810665436@qq.com联系笔者 删除。
笔者：苦海
