isa指针指向分析

类对象

我们在objc源码中查找Class的实现代码如下（因内容太多省略大部分代码）。

typedef struct objc_class *Class;

struct objc_class : objc_object {
    objc_class(const objc_class&) = delete;
    objc_class(objc_class&&) = delete;
    void operator=(const objc_class&) = delete;
    void operator=(objc_class&&) = delete;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags

    class_rw_t *data() const {
        return bits.data();
    }

从源码中可以看出，Class是一个叫做objc_class的结构体，而这个结构体又继承自objc_object结构体，在对对象的探索过程中发现了对象实际上就是objc_object结构体，所以类的本质也是对象，也是objc_object结构体。

内存中有几个类对象

我们对同一个类的使用多个对象来获取类对象，然后查看获取到的类对象，看看有什么发现。

void lgTestClassNum(void){
    Class class1 = [LGPerson class];
    Class class2 = [LGPerson alloc].class;
    Class class3 = object_getClass([LGPerson alloc]);
    NSLog(@"\n%p-\n%p-\n%p",class1,class2,class3);
    // 打印结果为：0x100008368-0x100008368-0x100008368
}

通过打印结果发现，就算创建了多个对象，所有对象的类对象指向了同一个内存地址，所以对象的类对象在内存中仅存在一个。

类对象的isa指针

由于类对象是继承自objc_object，那它就继承了isa指针。对象的isa指针指向类对象，那类对象的isa又指向何方呢？

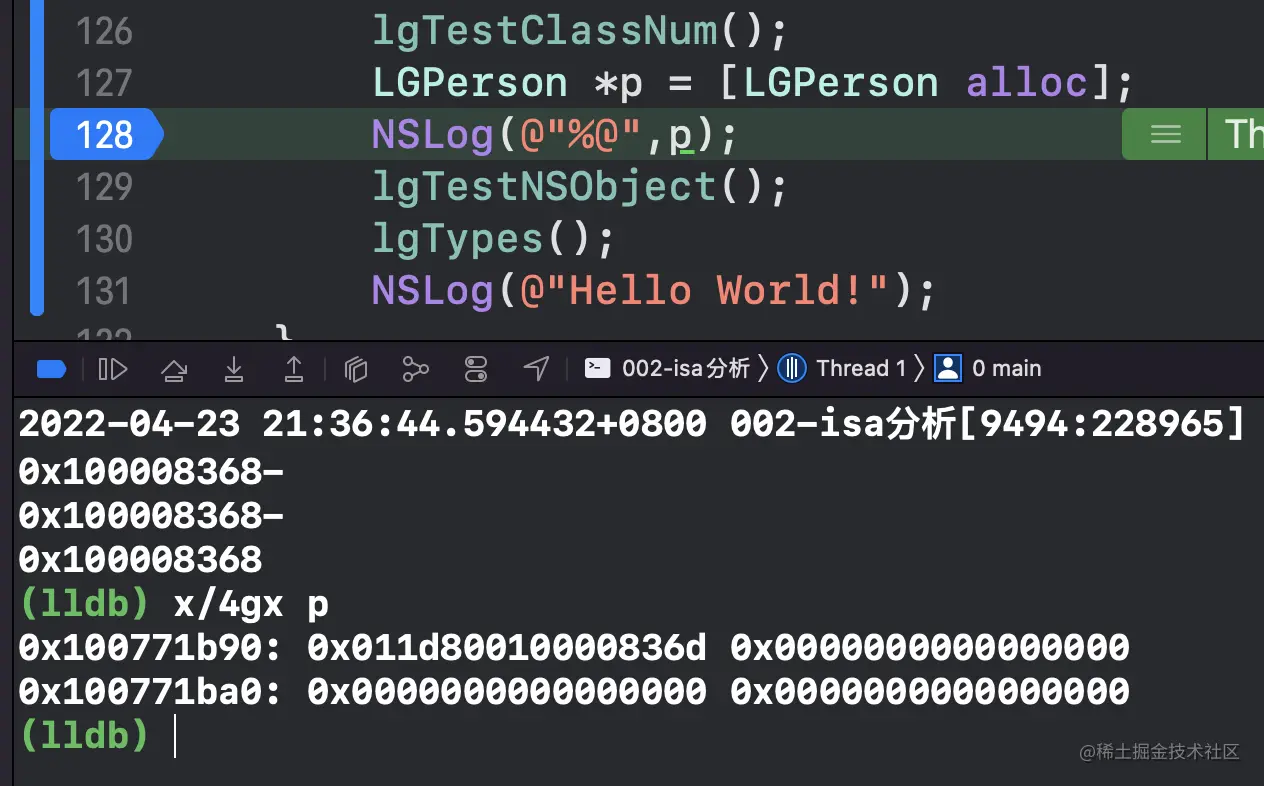

我们通过运行代码， 打断点，查看内存地址来一步步探索其中的奥秘。首先我们先查看对象p的4个8字节的内存地址。

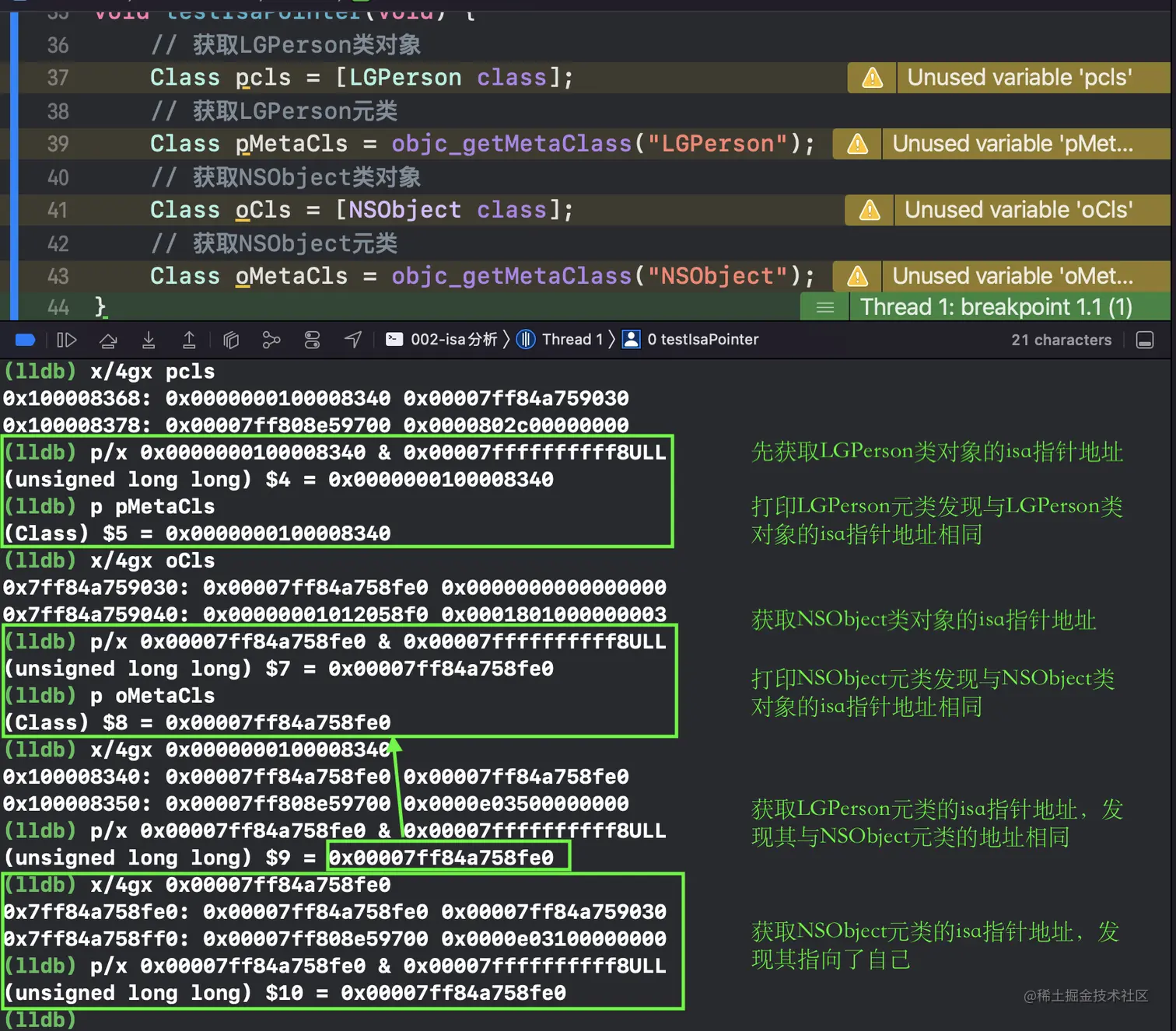

接下来探索过程描述和图片结合如下。

探索到这里，isa指针的指向已经到了头。虽然对一些isa指针所指向的对象我们并不清楚，但基本的isa指向方法我们有个大概的了解了。

接下来，我们通过runtime来帮助我们认识这些未知的东西。

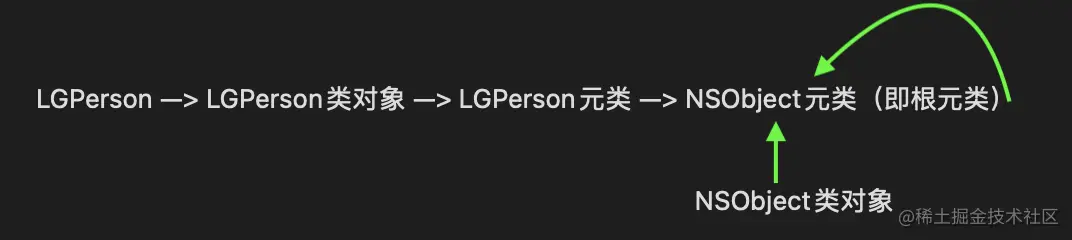

最终我们将那么未知的对象找了出来，有了如下结论。

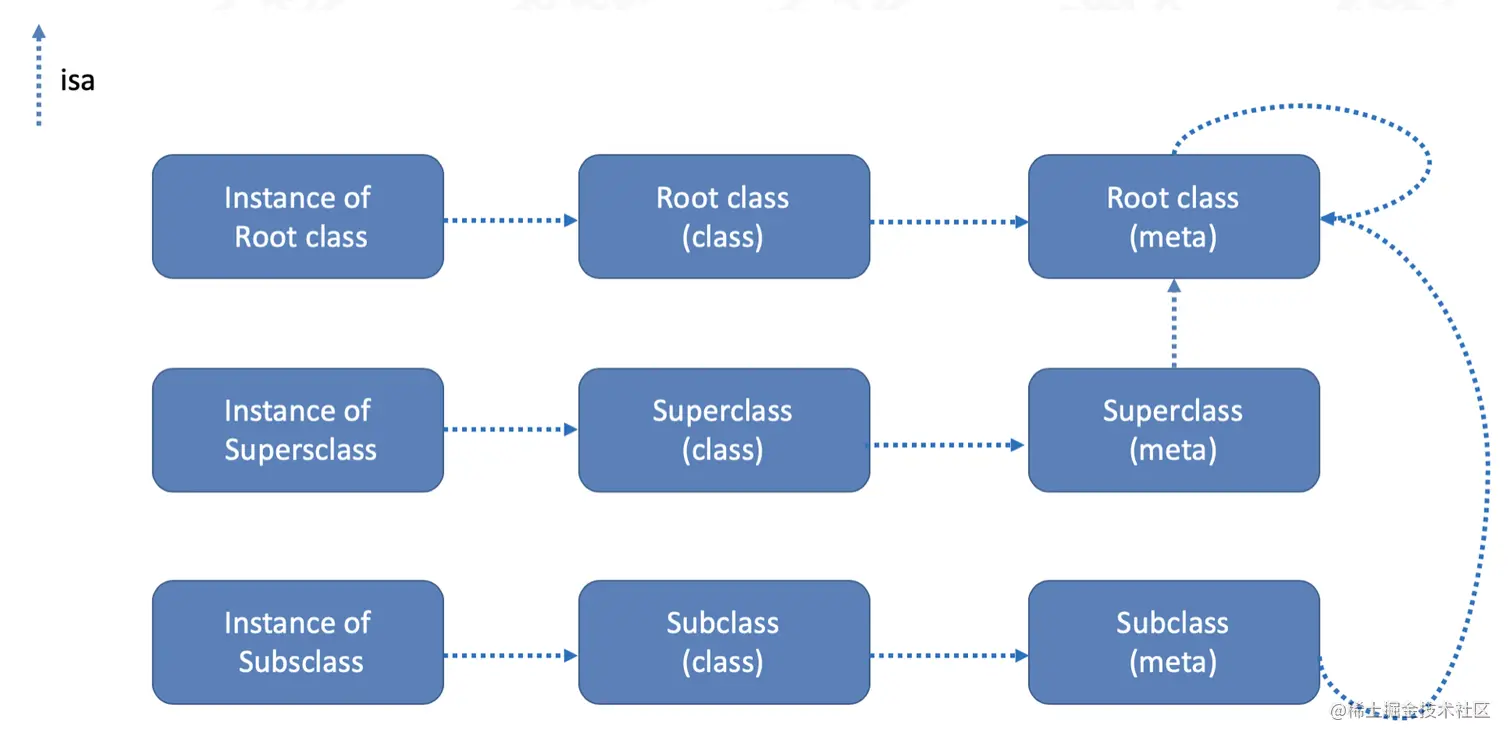

完整的isa指针指向图如下

元类的继承链

定义LGPerson类继承自NSObject，定义LGTeacher类继承自LGPerson。

@interface LGPerson : NSObject
@end
@interface LGTeacher : LGPerson
@end

接下来，通过runtime来探索元类的继承关系。

void testMetaSuper(void){
    // NSObject实例对象
    NSObject *object1 = [NSObject alloc];
    // NSObject类对象
    Class class = object_getClass(object1);
    // NSObject元类(根元类)，获取类对象的类等同于获取元类，即objc_getMetaClass("NSObject");
    Class metaClass = object_getClass(class);

    // 打印为：NSObject实例对象:0x105326780
    NSLog(@"NSObject实例对象:%p",object1);
    // 打印为：NSObject类对象:0x7ff84a759030
    NSLog(@"NSObject类对象:%p",class);
    // 打印为：NSObject元类(根元类):0x7ff84a758fe0
    NSLog(@"NSObject元类(根元类):%p",metaClass);

    // LGPerson  -- 元类的父类就是父类的元类
    Class pMetaClass = objc_getMetaClass("LGPerson");
    Class psuperClass = class_getSuperclass(pMetaClass);

    // 打印为：LGPerson - 0x100008340
    NSLog(@"%@ - %p",pMetaClass,pMetaClass);
    // 打印为：NSObject - 0x7ff84a758fe0，LGPerson元类的父类是根元类
    NSLog(@"%@ - %p",psuperClass,psuperClass);

    // LGTeacher元类的父类 就是 LGPerson(LGPerson的元类)
    Class tMetaClass = objc_getMetaClass("LGTeacher");
    Class tsuperClass = class_getSuperclass(tMetaClass);

    // 打印为：LGPerson - 0x100008340，LGTeacher元类的父类是LGPerson的元类
    NSLog(@"%@ - %p",tsuperClass,tsuperClass);

    // NSObject的父类
    Class nsuperClass = class_getSuperclass(NSObject.class);

    // 打印为：(null) - 0x0，NSObject类对象没有父类
    NSLog(@"%@ - %p",nsuperClass,nsuperClass);

    // 根元类的父类 -- NSObject
    Class rnsuperClass = class_getSuperclass(metaClass);
    // 打印为：NSObject - 0x7ff84a759030，根元类的父类是NSObject类对象
    NSLog(@"%@ - %p",rnsuperClass,rnsuperClass);

}

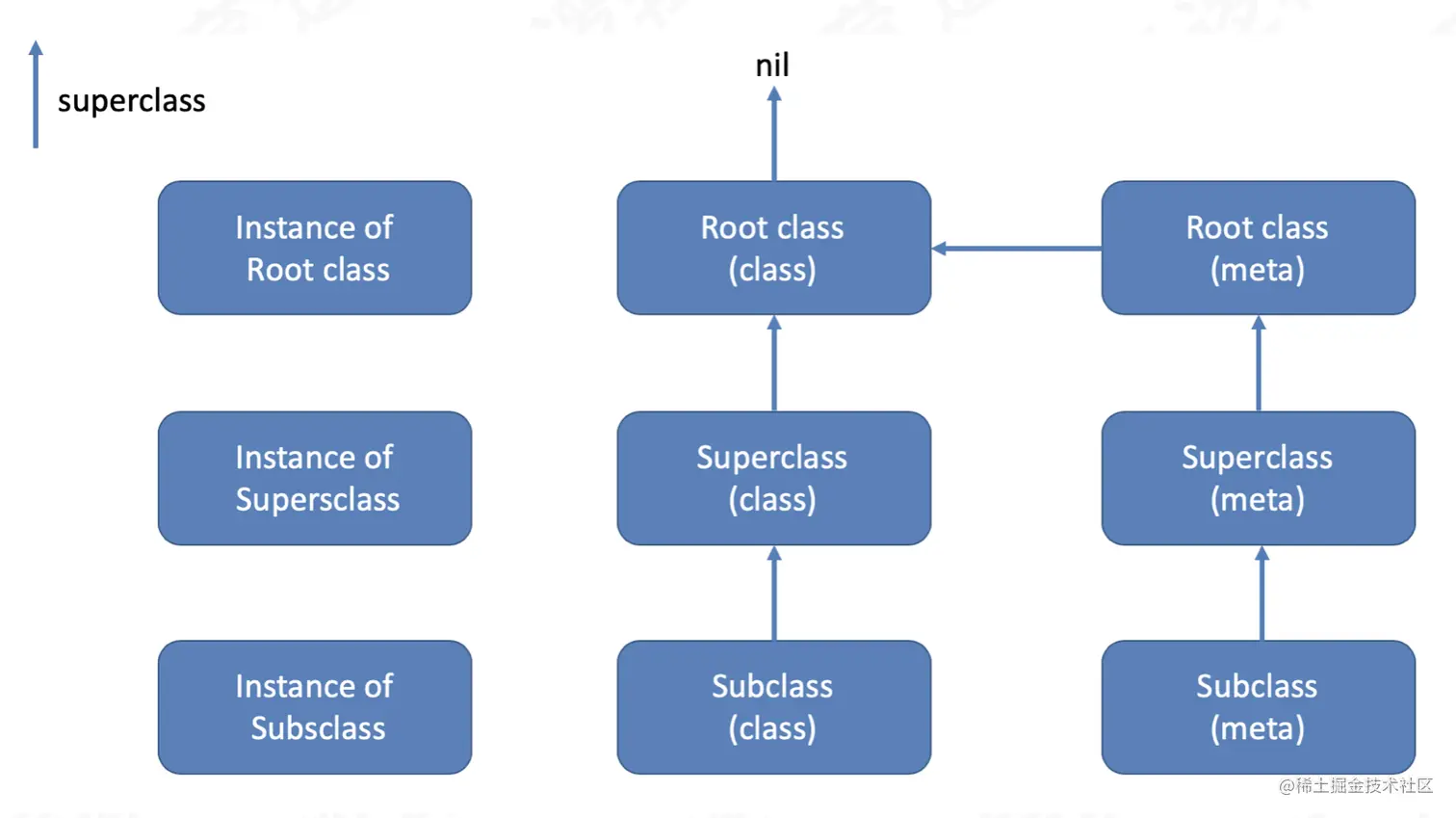

由上面的代码，我们可以得出元类的继承关系图。

内存平移

// 数组指针
int c[4] = {5,6,7,9};
int *d= c;
NSLog(@"%p - %p - %p - %p - %p",&c,&c[0],&c[1],&c[2],&c[3]);
NSLog(@"%p - %p - %p - %p",d,d+1,d+2,d+3);

for (int i = 0; i<4; i++) {
    int value =  *(d+i);
    NSLog(@"%d",value);
}

// 打印如下
// 0x7ff7bfeff2c0 - 0x7ff7bfeff2c0 - 0x7ff7bfeff2c4 - 0x7ff7bfeff2c8 - 0x7ff7bfeff2cc
// 0x7ff7bfeff2c0 - 0x7ff7bfeff2c4 - 0x7ff7bfeff2c8 - 0x7ff7bfeff2cc
// 5
// 6
// 7
// 9

d是数组c的首地址指针，当对d进行+操作时，就是对c数组以数组类型为大小进行内存平移，即d+1=c[1]，以此类推。

实例方法、属性在类中的存储位置

实例方法

查看源码分析

虽然我们查看了objc_class源码的实现，但是并没有在其中发现类的方法或属性之类的信息，于是我们继续查看一些成员变量的实现。

objc_class中有一个class_data_bits_t类型的成员，那class_data_bits_t又是什么呢？我们接着查看它的源码。

struct class_data_bits_t {
    friend objc_class;

    // Values are the FAST_ flags above.
    uintptr_t bits;
    // 省略了一些非关键代码
public:

    class_rw_t* data() const {
        return (class_rw_t *)(bits & FAST_DATA_MASK);
    }
    // 省略了一些非关键代码
}

class_data_bits_t中有一个指针bits，另外还有一个data函数，返回class_rw_t类型的指针，查看class_rw_t源码(省略了部分代码)。

struct class_rw_t {
    // Be warned that Symbolication knows the layout of this structure.
    uint32_t flags;
    uint16_t witness;
#if SUPPORT_INDEXED_ISA
    uint16_t index;
#endif

    explicit_atomic<uintptr_t> ro_or_rw_ext;

    Class firstSubclass;
    Class nextSiblingClass;

private:
    using ro_or_rw_ext_t = objc::PointerUnion<const class_ro_t, class_rw_ext_t, PTRAUTH_STR("class_ro_t"), PTRAUTH_STR("class_rw_ext_t")>;

    const ro_or_rw_ext_t get_ro_or_rwe() const {
        return ro_or_rw_ext_t{ro_or_rw_ext};
    }

    class_rw_ext_t *ext() const {
        return get_ro_or_rwe().dyn_cast<class_rw_ext_t *>(&ro_or_rw_ext);
    }

    const class_ro_t *ro() const {
        auto v = get_ro_or_rwe();
        if (slowpath(v.is<class_rw_ext_t *>())) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->ro;
        }
        return v.get<const class_ro_t *>(&ro_or_rw_ext);
    }

    const method_array_t methods() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->methods;
        } else {
            return method_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseMethods};
        }
    }

    const property_array_t properties() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->properties;
        } else {
            return property_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProperties};
        }
    }

    const protocol_array_t protocols() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->protocols;
        } else {
            return protocol_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProtocols};
        }
    }
};

我们惊奇地发现，在class_rw_t中存在着命名为methods，properties，protocols这些返回了数组的函数，是否这些函数返回的就是类所拥有的方法、属性和遵从的协议呢？

验证

既然我们已经通过源码找到了探索的方向，接下来我们通过代码和控制台来帮我们验证一下。

先定义一个类用于我们做验证。

@interface LGPerson : NSObject {
    NSString *_hobby;
}

@property (nonatomic ,copy) NSString *name;
@property (nonatomic ,assign) int age;

- (void)instanceMethod;
+ (void)classMethod;

@end

首先我们需要获取到class_data_bits_t。但我们应该怎样得到class_data_bits_t呢？

我们继续查看最开始我们贴出的objc_class的实现，由于其继承了objc_objct，所以它也应该有一个8字节的isa指针，Class superclass是8字节的指针，cache_t cache占16字节（后续再具体探索cache_t，当前只要知道它占16字节就行），class_data_bits_t bits占多少字节暂不得而知。

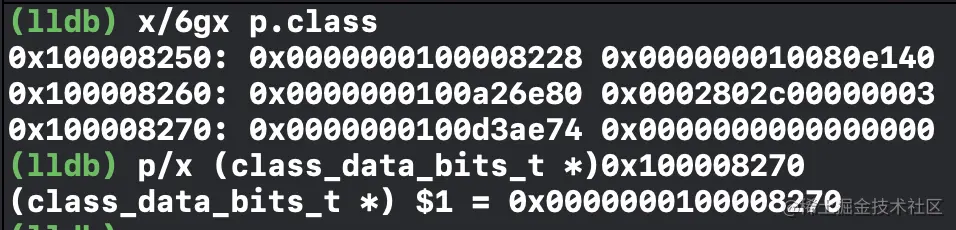

那我们得出结论，class_data_bits_t是在类的首地址偏移32字节的位置。知道了位置以后，我们就可以通过类对象的首地址来进行偏移得到class_data_bits_t。下图中类对象的首地址为0x100008250，偏移32位即0x100008270。由于我们已经知道了这段内存地址存储的是什么东西，那我们就可以直接对其进行强转。

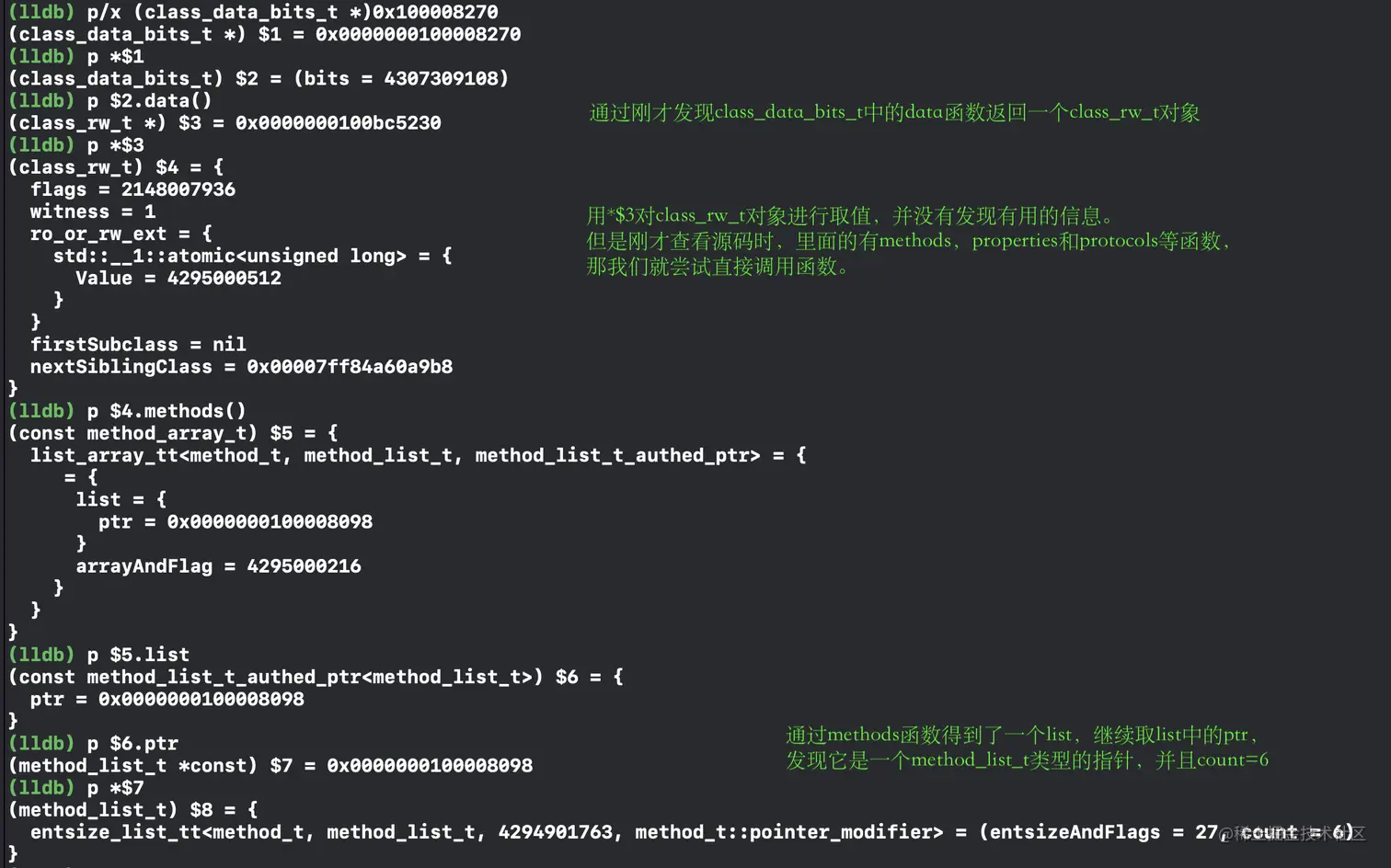

当我们已经有了class_data_bits_t的指针以后，就可以对其进行一系列的操作，一步步验证我们刚才根据源码获取到的信息。

我们查看method_list_t的实现，发现它是entsize_list_tt模板类的派生类，那我们接着查看entsize_list_tt。

struct method_list_t : entsize_list_tt<method_t, method_list_t, 0xffff0003, method_t::pointer_modifier> {
}

entsize_list_tt是一个容器模板，并且我们在它里面发现了一个可以获取其元素的Element& get(uint32_t i)函数。

template <typename Element, typename List, uint32_t FlagMask, typename PointerModifier = PointerModifierNop>
struct entsize_list_tt {
    uint32_t entsizeAndFlags;
    uint32_t count;

    uint32_t entsize() const {
        return entsizeAndFlags & ~FlagMask;
    }
    uint32_t flags() const {
        return entsizeAndFlags & FlagMask;
    }

    Element& getOrEnd(uint32_t i) const {
        ASSERT(i <= count);
        return *PointerModifier::modify(*this, (Element *)((uint8_t *)this + sizeof(*this) + i*entsize()));
    }
    Element& get(uint32_t i) const {
        ASSERT(i < count);
        return getOrEnd(i);
    }
    // 省略后面的代码
}

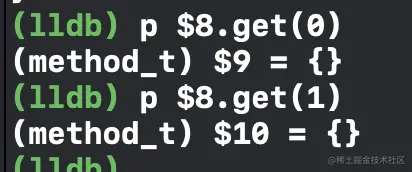

我们尝试通过get函数来获取刚才已经得到的method list。

经过尝试，我们并没有获取到有用的信息，于是我们继续查看method_t的源码。

struct method_t {
    static const uint32_t smallMethodListFlag = 0x80000000;

    struct big {
        SEL name;
        const char *types;
        MethodListIMP imp;
    };
    struct small {
        RelativePointer<const void *> name;
        RelativePointer<const char *> types;
        RelativePointer<IMP, /*isNullable*/false> imp;

        bool inSharedCache() const {
            return (CONFIG_SHARED_CACHE_RELATIVE_DIRECT_SELECTORS &&
                    objc::inSharedCache((uintptr_t)this));
        }
    };

    objc_method_description *getDescription() const {
        return isSmall() ? getSmallDescription() : (struct objc_method_description *)this;
    }
};

struct objc_method_description {
    SEL _Nullable name;               /**< The name of the method */
    char * _Nullable types;           /**< The types of the method arguments */
};

我们发现在method_t中有big和small两个结构体，其中都有包含name，type等信息，并且有一个getDescription函数返回一个objc_method_description指针，而objc_method_description结构体里，也定义了SEL name和char * types，那我们就尝试通过getDescription来获取我们想要的信息。

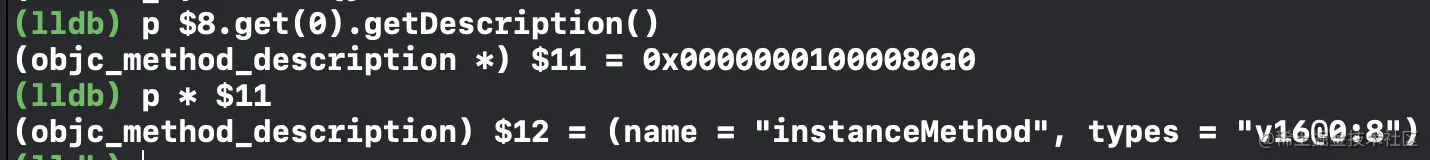

果不其然，找到了我们想要的东西，我们定义的instanceMethod方法。那接下来把list中所有的都取出来看一下。

methods中包括两个属性的get和set方法，还有我们定义的实例方法instanceMethod，还有析构方法，但是并没有发现我们定义的类方法，那类方法又是存放在哪里呢？先暂时放下这个疑问，我们用同样的方法查看一下属性。

属性

在class_rw_t中，properties返回的是property_array_t，这个跟methods一样，其中存放的是property_t结构体。

class property_array_t :
    public list_array_tt<property_t, property_list_t, RawPtr>
{
    typedef list_array_tt<property_t, property_list_t, RawPtr> Super;

 public:
    property_array_t() : Super() { }
    property_array_t(property_list_t *l) : Super(l) { }
};

struct property_t {
    const char *name;
    const char *attributes;
};

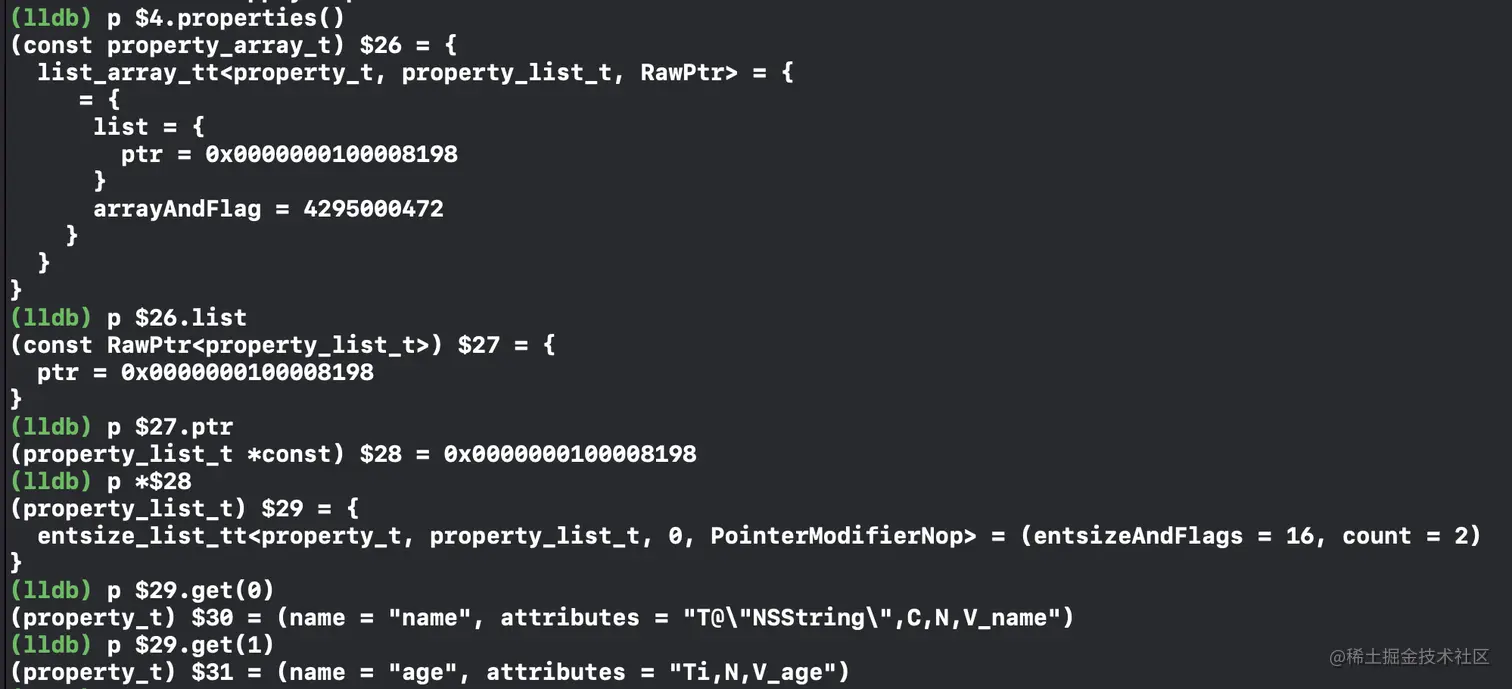

已经知道了properties的结构，那我们用同样的方法来获取properties。

同样的，我们只看到了name和age属性，成员变量hobby并没有在properties中。

类方法和成员变量究竟存储在哪里呢？下一篇接着探索。
