还是回顾一下今天刷的错题情况：

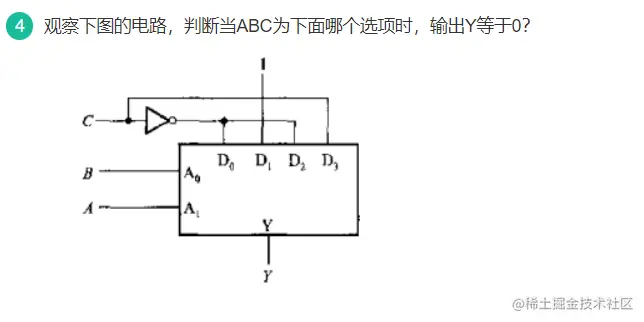

A.000 B.011
C.111 D.001
在这里,要把A0,A1作为寻址，ab寻址，00时输出D0.01输出D1.10输出D2,11时输出D3.
- 下列说法不正确的是()
A.集电极开路的门称为OC门 B.三态门输出端有可能出现三种状态（高阻态、高电平、低电平)
C.OC门输出端直接连接可以实现正逻辑的线或运算 D.利用三态门电路可实现双向传输
本题答案选C，正逻辑线与运算，负逻辑线或运算,并且需要外接上拉线阻。 TTL中集电极开路门（OC门） CMOS中漏极开路门（OD门）
- 第三题：CMOS电路的功耗，下面哪个选项中不属于体系级降低功耗的方法？
A.电压/频率调整 B.多电压域
C.电源门控 D.衬底偏置
本题答案选D，
- 对于降低功耗的方法：
- 属于系统级的是：硬软件划分功耗管理；
- 属于体系结构级的是：电压/频率调整、多电压供电、电源门控、多阈值优化、FFT域、异步设计；
- 属于寄存器传输级+逻辑/门级的是：独热编码、行波计数器、总线反转、避免组合环路、减少字长、二进制表示法、去掉逻辑云、其他RTL技术；
- 属于晶体管级的是：衬底偏置、版图优化、技术工艺优化、减少氧化厚度、多氧化器件，电容最小化。
- 现在有一个两输入（A,B）的与非门，想要将其当作反相器使用，则输入端A、B的连接方式为（）
A. A与B相连 B. A或者B中有一个接“0”
C. A和B都接“1” D. 不能实现
本题答案选A。A和B相连可以实现反相器；A或者B中有一个接“0”，不管A和B如何变化，结果都为1，实现不了反相器；A和B都接“1”，结果为0，实现不了反相器

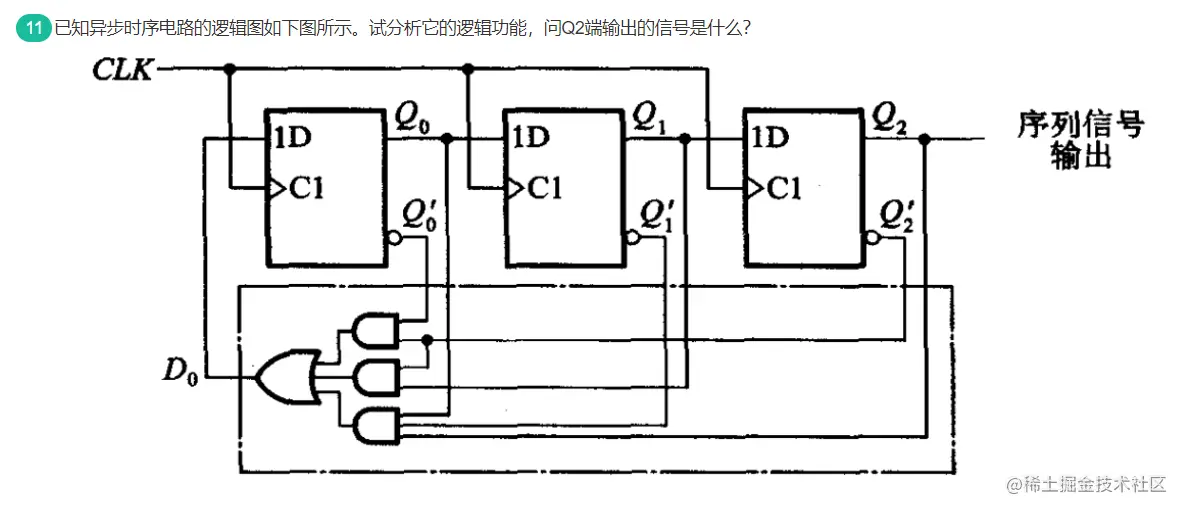

A.00010111 B.00010011
C.00000011 D.00010110
本题答案选A，这一题的分析还是要划分状态过程；就是要将D0的表达式写出来，然后根据表达式去利用卡诺图化简。
- 第五题.下列描述不正确的是()
A.EEPROM具有数据长期保存的功能且比 EPROM使用方便
B.集成二一十进制计数器和集成二进制计数器均可方便扩展。
C.将移位寄存器首尾相连可构成环形计数器
D.上面描述至少有一个不正确
本题答案选B。错误原因不太清楚
- 第六题,观察下面的代码，代码实现的是什么功能？
reg [3:0] a,b;
integer i;
always @(posedge clk) begin
if(!resetn)
b<=4'h0;
else begin
b[3]=a[3];
for(i=2;i>=0;i=i-1)
b[i]<=b[i+1]^a[i];
end
end
A.将二进制转换为格雷码 B.将格雷码转换位二进制代码
C.将二进制转换为余3码 D.将余3码转换为二进制代码
余3码的编码规则是余3码的数值要比它所表示的十进制数码多3。因此，可以很明显的看出不是C和D。 将二进制转换为格雷码的语句为assign gray=(bin>>1)^bin，因此答案选择B
- 第⑦题：如下哪个部分不是存储器的组成部分？
A. 存储矩阵 B. 地址译码器
C. 输出缓冲器 D. 输入缓冲器
本题选D.考的是存储器的组成部分：分为存储矩阵、地址译码器、输出缓冲器三部分。
