堆的逻辑结构

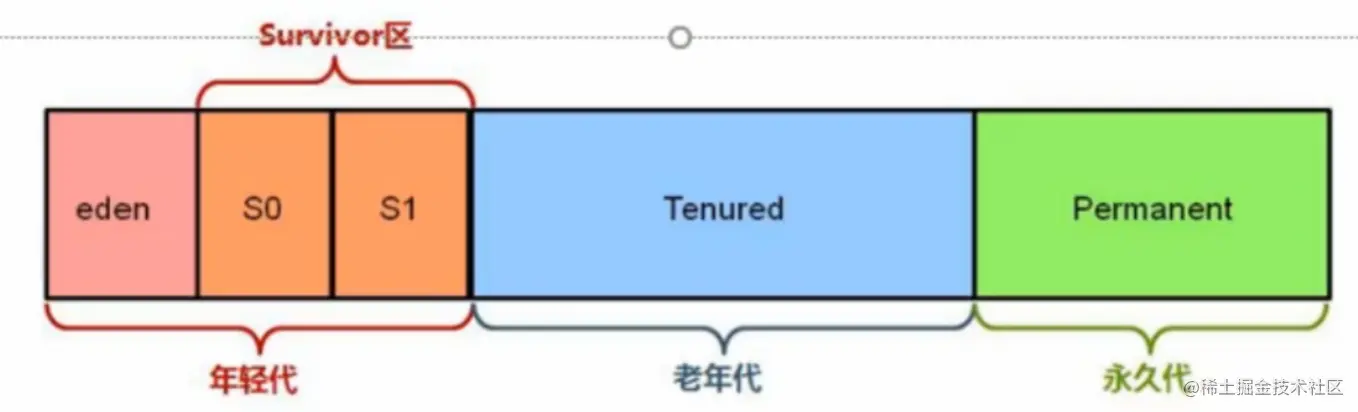

在jdk1.7及以前，堆分为新生代，老年代，永久代。如下图所示

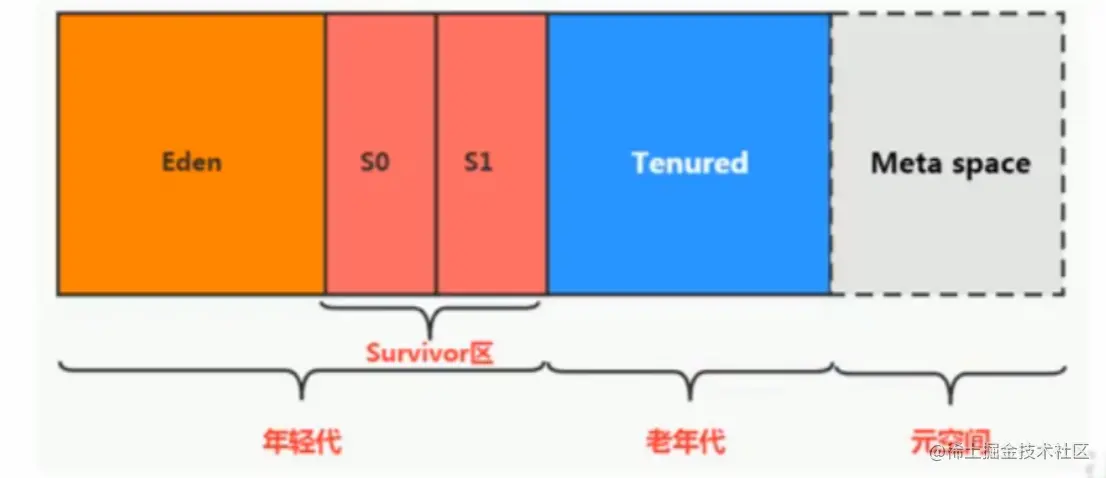

image.png 在1.8及以后，堆分为新生代，老年代，元数据。如下图所示


新生代

新生代由Eden和两块大小相同的Survivor（s0、s1）构成 几乎所有对象都是在新生代被创建的，新生代分为eden，s0，s1区。对象刚创建时是放到eden区的，随着eden区变满会触发新生代垃圾回收（minor GC），将新生代中没用的对象销毁，在垃圾回收中存活的对象会被移动到s0区，并且设置这些移动对象的年龄为1，再次触发minor GC时会将s0中存活的对象和eden区中存活的对象放到s1中，存活对象年龄加1，再将s0清空，下次minor GC又将对象放到s0中，周而复始。当s0或者s1中有对象年龄达到老年代年龄限制时，会将这部分对象移到老年代区。

  • 默认的老年代年龄限制是15，可以使用-XX:MaxTurningThreshold=15参数进行设置。
  • minor GC触发频繁，新生代中的80%对象都是朝生熄灭的。
  • minor GC相对Major GC（老年代gc）和Full GC（全局gc）而言回收速度比较快。
  • GC时会发生stw（stop the word），即程序停止处理。
  • 如果s0，s1放不下创建的对象则这部分对象直接升级到老年代。
  • -XX:NewRatio=2 表示老年代/新生代 = 2
  • -XX:SurvivorRatio=8 表示新生代eden/s0或者s1 为8
  • -Xmn 设置新生代内存大小（一般使用默认的就可以了）

老年代

当老年代内存不足的时候会触发老年代垃圾回收（major GC或者full GC），如果major GC后内存还是不足的情况下会报OOM。

  • Major GC速度一般比Minor GC慢十倍以上，并且STW时间更长
  • Major GC后内存还是不足则oom

对不同年龄段的对象分配原则如下所示：

  • 优先分配到eden

  • 大对象直接分配到老年代（尽量避免程序中出现过多大对象）

  • 长期存活的对象分配到老年区

  • 动态对象年龄判断：如果survivor区中相同年龄的所有对象占用内存的总和大于survivor内存的一半，年龄大于或等于该年龄的对象直接进入到老年代

  • 空间分配担保：在minorGC之前会判断新生代总空间是否小于老年代连续空闲内存的大小，如果不小于则会触发空间分配担保逻辑，参数如下所示。

      -XX：HandlePromotionFailure（jdk7及之后该参数失效）
  false：如果minor GC前新生代大于老年代剩余内存则直接fullGC
  true：如果minor GC前平均每次Minor GC的大小大于老年代剩余内存才会直接fullGC，否则会先尝试Minor GC。

相关jvm参数

  • -XX:+PrintFlagsInitial 查看所有参数的默认初始值
  • -XX:+PrintFlagsFinal 查看所有参数的最终值
  • -Xms 设置初始堆空间内存
  • -Xmx 设置最大堆空间内存
  • -Xmn 设置新生代大小（初始值和最大值）
  • -XX:NewRatio 配置新生代和老年代在堆中的占比
  • -XX:SurvivorRatio 设置eden和s0 s1的占比
  • -XX:MaxTurningThreshold 设置新生代对象对大年龄
  • -XX:PrintGCDetails 输出详细的gc处理日子
  • -XX:PrintGC -verbose:gc 打印gc简要信息
  • -XX:HandlePromotionFailuer 是否设置空间分配担保
