Java NIO - IO多路复用详解

典型的多路复用IO实现

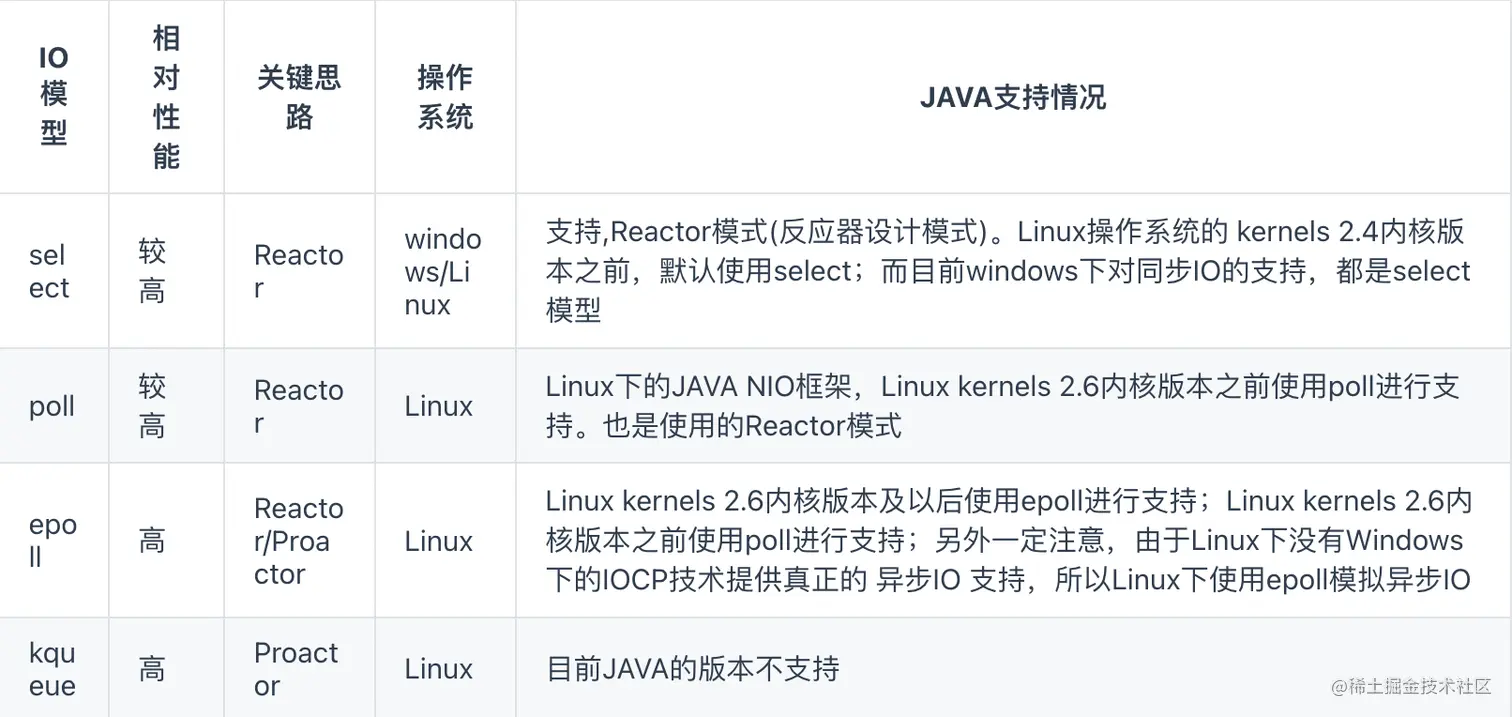

目前流程的多路复用IO实现主要包括四种: select、poll、epoll、kqueue。下表是他们的一些重要特性的比较:

多路复用IO技术最适用的是“高并发”场景，所谓高并发是指1毫秒内至少同时有上千个连接请求准备好。其他情况下多路复用IO技术发挥不出来它的优势。另一方面，使用JAVA NIO进行功能实现，相对于传统的Socket套接字实现要复杂一些，所以实际应用中，需要根据自己的业务需求进行技术选择。

Reactor模型和Proactor模型

传统IO模型

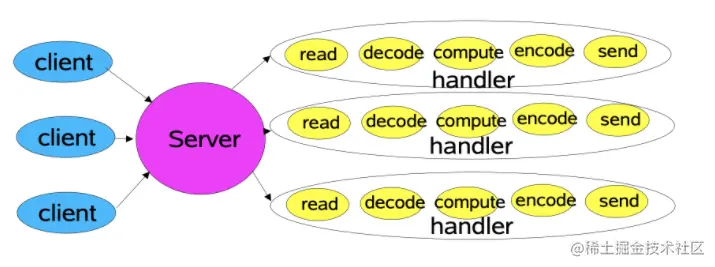

对于传统IO模型，其主要是一个Server对接N个客户端，在客户端连接之后，为每个客户端都分配一个执行线程。如下图是该模型的一个演示：

从图中可以看出，传统IO的特点在于：

• 每个客户端连接到达之后，服务端会分配一个线程给该客户端，该线程会处理包括读取数据，解码，业务计算，编码，以及发送数据整个过程；
• 同一时刻，服务端的吞吐量与服务器所提供的线程数量是呈线性关系的。

这种设计模式在客户端连接不多，并发量不大的情况下是可以运行得很好的，但是在海量并发的情况下，这种模式就显得力不从心了。这种模式主要存在的问题有如下几点：

• 服务器的并发量对服务端能够创建的线程数有很大的依赖关系，但是服务器线程却是不能无限增长的；
• 服务端每个线程不仅要进行IO读写操作，而且还需要进行业务计算；
• 服务端在获取客户端连接，读取数据，以及写入数据的过程都是阻塞类型的，在网络状况不好的情况下，这将极大的降低服务器每个线程的利用率，从而降低服务器吞吐量。

Reactor事件驱动模型

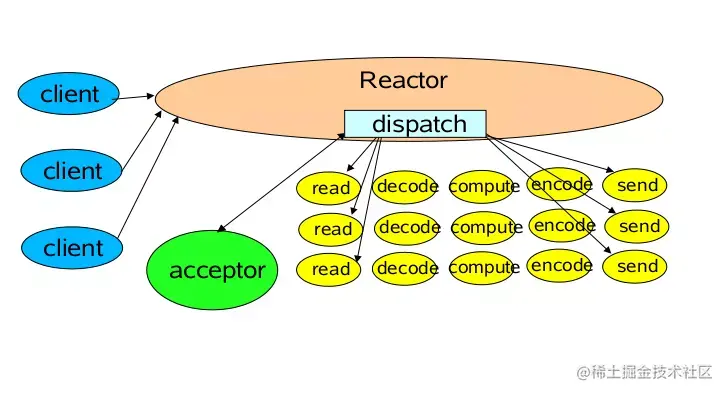

在传统IO模型中，由于线程在等待连接以及进行IO操作时都会阻塞当前线程，这部分损耗是非常大的。因而jdk 1.4中就提供了一套非阻塞IO的API。该API本质上是以事件驱动来处理网络事件的，而Reactor是基于该API提出的一套IO模型。如下是Reactor事件驱动模型的示意图：

从图中可以看出，在Reactor模型中，主要有四个角色：客户端连接，Reactor，Acceptor和Handler。这里Acceptor会不断地接收客户端的连接，然后将接收到的连接交由Reactor进行分发，最后有具体的Handler进行处理。改进后的Reactor模型相对于传统的IO模型主要有如下优点：

• 从模型上来讲，如果仅仅还是只使用一个线程池来处理客户端连接的网络读写，以及业务计算，那么Reactor模型与传统IO模型在效率上并没有什么提升。但是Reactor模型是以事件进行驱动的，其能够将接收客户端连接，+ 网络读和网络写，以及业务计算进行拆分，从而极大的提升处理效率；
• Reactor模型是异步非阻塞模型，工作线程在没有网络事件时可以处理其他的任务，而不用像传统IO那样必须阻塞等待。

Reactor模型----业务处理与IO分离

在上面的Reactor模型中，由于网络读写和业务操作都在同一个线程中，在高并发情况下，这里的系统瓶颈主要在两方面：

• 高频率的网络读写事件处理；
• 大量的业务操作处理；

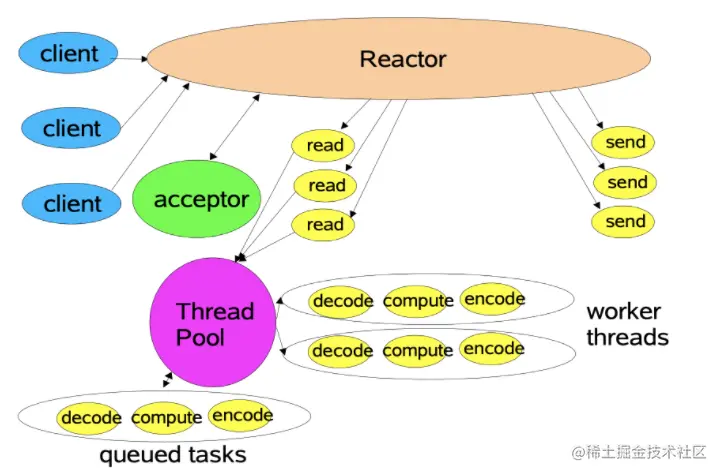

基于上述两个问题，这里在单线程Reactor模型的基础上提出了使用线程池的方式处理业务操作的模型。如下是该模型的示意图：

从图中可以看出，在多线程进行业务操作的模型下，该模式主要具有如下特点：

• 使用一个线程进行客户端连接的接收以及网络读写事件的处理；
• 在接收到客户端连接之后，将该连接交由线程池进行数据的编解码以及业务计算。

这种模式相较于前面的模式性能有了很大的提升，主要在于在进行网络读写的同时，也进行了业务计算，从而大大提升了系统的吞吐量。但是这种模式也有其不足，主要在于：

• 网络读写是一个比较消耗CPU的操作，在高并发的情况下，将会有大量的客户端数据需要进行网络读写，此时一个线程将不足以处理这么多请求。

Reactor模型----并发读写

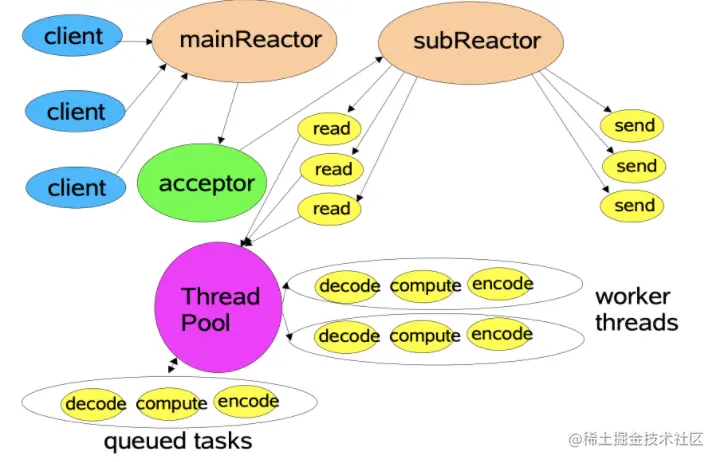

对于使用线程池处理业务操作的模型，由于网络读写在高并发情况下会成为系统的一个瓶颈，因而针对该模型这里提出了一种改进后的模型，即使用线程池进行网络读写，而仅仅只使用一个线程专门接收客户端连接。如下是该模型的示意图：

可以看到，改进后的Reactor模型将Reactor拆分为了mainReactor和subReactor。这里mainReactor主要进行客户端连接的处理，处理完成之后将该连接交由subReactor以处理客户端的网络读写。这里的subReactor则是使用一个线程池来支撑的，其读写能力将会随着线程数的增多而大大增加。对于业务操作，这里也是使用一个线程池，而每个业务请求都只需要进行编解码和业务计算。通过这种方式，服务器的性能将会大大提升，在可见情况下，其基本上可以支持百万连接。

Reactor模型示例

对于上述Reactor模型，服务端主要有三个角色：Reactor，Acceptor和Handler。这里基于Doug Lea的文档对其进行了实现，如下是Reactor的实现代码：对于上述Reactor模型，服务端主要有三个角色：Reactor，Acceptor和Handler。这里基于Doug Lea的文档对其进行了实现，如下是Reactor的实现代码：

public class Acceptor implements Runnable {
  private final ExecutorService executor = Executors.newFixedThreadPool(20);
​
  private final ServerSocketChannel serverSocket;
​
  public Acceptor(ServerSocketChannel serverSocket) {
    this.serverSocket = serverSocket;
  }
​
  @Override
  public void run() {
    try {
      SocketChannel channel = serverSocket.accept();  // 获取客户端连接
      if (null != channel) {
        executor.execute(new Handler(channel));  // 将客户端连接交由线程池处理
      }
    } catch (IOException e) {
      e.printStackTrace();
    }
  }
}

这里可以看到，在Acceptor获取到客户端连接之后，其就将其交由线程池进行网络读写了，而这里的主线程只是不断监听客户端连接事件。下面我们看看Handler的具体逻辑：

public class Handler implements Runnable {
  private volatile static Selector selector;
  private final SocketChannel channel;
  private SelectionKey key;
  private volatile ByteBuffer input = ByteBuffer.allocate(1024);
  private volatile ByteBuffer output = ByteBuffer.allocate(1024);
​
  public Handler(SocketChannel channel) throws IOException {
    this.channel = channel;
    channel.configureBlocking(false);  // 设置客户端连接为非阻塞模式
    selector = Selector.open();  // 为客户端创建一个新的多路复用器
    key = channel.register(selector, SelectionKey.OP_READ);  // 注册客户端Channel的读事件
  }
​
  @Override
  public void run() {
    try {
      while (selector.isOpen() && channel.isOpen()) {
        Set<SelectionKey> keys = select();  // 等待客户端事件发生
        Iterator<SelectionKey> iterator = keys.iterator();
        while (iterator.hasNext()) {
          SelectionKey key = iterator.next();
          iterator.remove();
​
          // 如果当前是读事件，则读取数据
          if (key.isReadable()) {
            read(key);
          } else if (key.isWritable()) {
           // 如果当前是写事件，则写入数据
            write(key);
          }
        }
      }
    } catch (Exception e) {
      e.printStackTrace();
    }
  }
​
  // 这里处理的主要目的是处理Jdk的一个bug，该bug会导致Selector被意外触发，但是实际上没有任何事件到达，
  // 此时的处理方式是新建一个Selector，然后重新将当前Channel注册到该Selector上
  private Set<SelectionKey> select() throws IOException {
    selector.select();
    Set<SelectionKey> keys = selector.selectedKeys();
    if (keys.isEmpty()) {
      int interestOps = key.interestOps();
      selector = Selector.open();
      key = channel.register(selector, interestOps);
      return select();
    }
​
    return keys;
  }
​
  // 读取客户端发送的数据
  private void read(SelectionKey key) throws IOException {
    channel.read(input);
    if (input.position() == 0) {
      return;
    }
​
    input.flip();
    process();  // 对读取的数据进行业务处理
    input.clear();
    key.interestOps(SelectionKey.OP_WRITE);  // 读取完成后监听写入事件
  }
​
  private void write(SelectionKey key) throws IOException {
    output.flip();
    if (channel.isOpen()) {
      channel.write(output);  // 当有写入事件时，将业务处理的结果写入到客户端Channel中
      key.channel();
      channel.close();
      output.clear();
    }
  }

  // 进行业务处理，并且获取处理结果。本质上，基于Reactor模型，如果这里成为处理瓶颈，
  // 则直接将其处理过程放入线程池即可，并且使用一个Future获取处理结果，最后写入客户端Channel
  private void process() {
    byte[] bytes = new byte[input.remaining()];
    input.get(bytes);
    String message = new String(bytes, CharsetUtil.UTF_8);
    System.out.println("receive message from client: \n" + message);
​
    output.put("hello client".getBytes());
  }
}

在Handler中，主要进行的就是为每一个客户端Channel创建一个Selector，并且监听该Channel的网络读写事件。当有事件到达时，进行数据的读写，而业务操作这交由具体的业务线程池处理。

JAVA对多路复用IO的支持

重要概念: Channel

通道，被建立的一个应用程序和操作系统交互事件、传递内容的渠道(注意是连接到操作系统)。一个通道会有一个专属的文件状态描述符。那么既然是和操作系统进行内容的传递，那么说明应用程序可以通过通道读取数据，也可以通过通道向操作系统写数据。

JDK API中的Channel的描述是:

A channel represents an open connection to an entity such as a hardware device, a file, a network socket, or a program component that is capable of performing one or more distinct I/O operations, for example reading or writing。通道表示与能够执行一个或多个不同I/O操作（例如读取或写入）的实体（如硬件设备、文件、网络套接字或程序组件）的开放连接。

A channel is either open or closed. A channel is open upon creation, and once closed it remains closed. Once a channel is closed, any attempt to invoke an I/O operation upon it will cause a ClosedChannelException to be thrown. Whether or not a channel is open may be tested by invoking its isOpen method.一个通道要么是开放的，要么是封闭的。一条通道在创造时是开放的，一旦关闭，它就会保持关闭状态。一旦通道关闭，对其调用I/O操作的任何尝试都将导致引发ClosedChannel异常。可以通过调用其等参方法来测试通道是否打开。

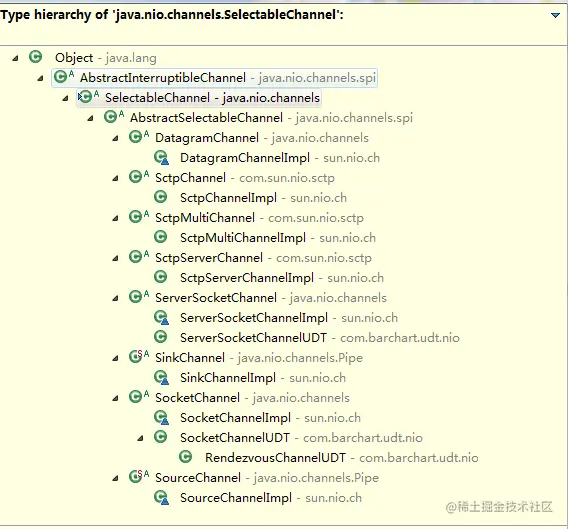

JAVA NIO 框架中，自有的Channel通道包括:

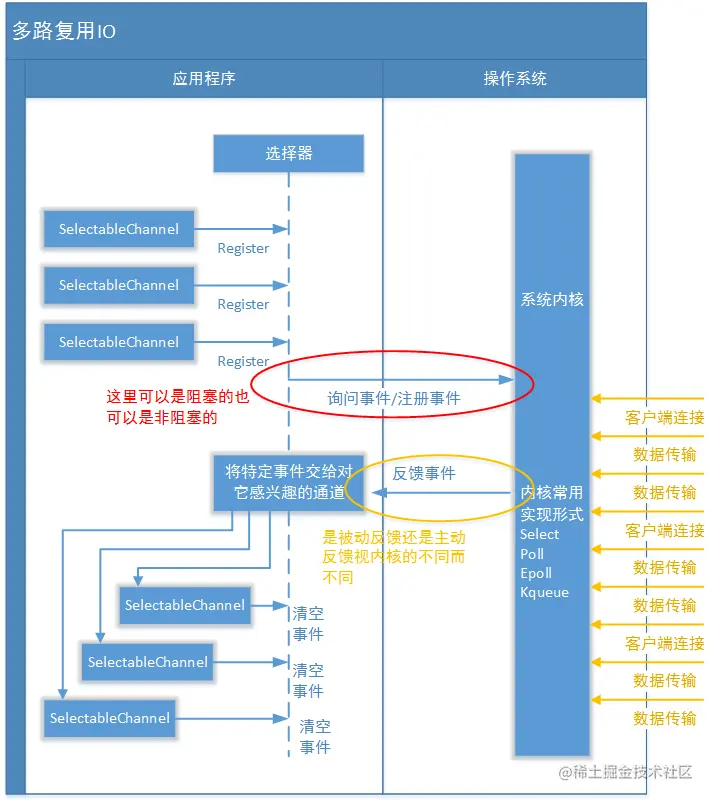

所有被Selector(选择器)注册的通道，只能是继承了SelectableChannel类的子类。如上图所示

• ServerSocketChannel: 应用服务器程序的监听通道。只有通过这个通道，应用程序才能向操作系统注册支持“多路复用IO”的端口监听。同时支持UDP协议和TCP协议。
• ScoketChannel: TCP Socket套接字的监听通道，一个Socket套接字对应了一个客户端IP: 端口 到 服务器IP: 端口的通信连接。
• DatagramChannel: UDP 数据报文的监听通道。

重要概念: Buffer

数据缓存区: 在JAVA NIO 框架中，为了保证每个通道的数据读写速度JAVA NIO 框架为每一种需要支持数据读写的通道集成了Buffer的支持。

这句话怎么理解呢? 例如ServerSocketChannel通道它只支持对OP_ACCEPT事件的监听，所以它是不能直接进行网络数据内容的读写的。所以ServerSocketChannel是没有集成Buffer的。

Buffer有两种工作模式: 写模式和读模式。在读模式下，应用程序只能从Buffer中读取数据，不能进行写操作。但是在写模式下，应用程序是可以进行读操作的，这就表示可能会出现脏读的情况。所以一旦您决定要从Buffer中读取数据，一定要将Buffer的状态改为读模式。

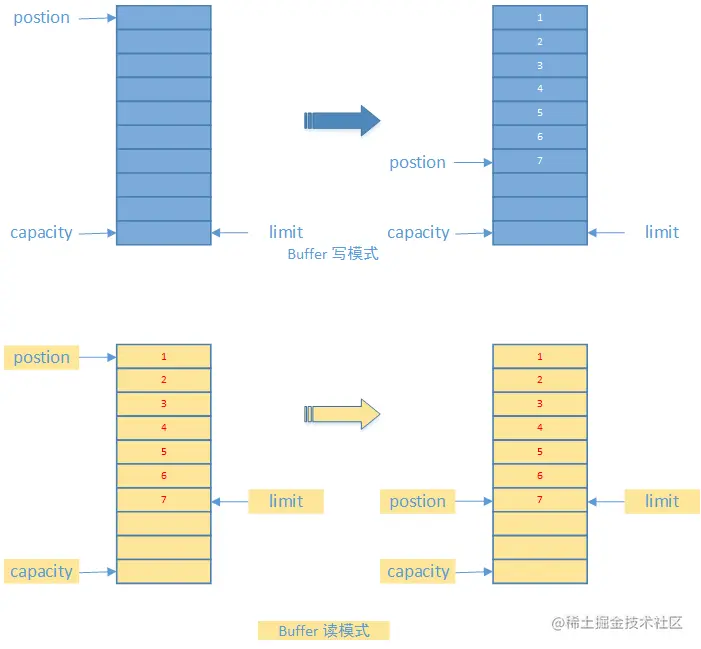

如下图:

• position: 缓存区目前这在操作的数据块位置
• limit: 缓存区最大可以进行操作的位置。缓存区的读写状态正式由这个属性控制的。
• capacity: 缓存区的最大容量。这个容量是在缓存区创建时进行指定的。由于高并发时通道数量往往会很庞大，所以每一个缓存区的容量最好不要过大。

在下文JAVA NIO框架的代码实例中，我们将进行Buffer缓存区操作的演示。

重要概念: Selector

Selector的英文含义是“选择器”，不过根据我们详细介绍的Selector的岗位职责，您可以把它称之为“轮询代理器”、“事件订阅器”、“channel容器管理机”都行。

• 事件订阅和Channel管理

应用程序将向Selector对象注册需要它关注的Channel，以及具体的某一个Channel会对哪些IO事件感兴趣。Selector中也会维护一个“已经注册的Channel”的容器。以下代码来自WindowsSelectorImpl实现类中，对已经注册的Channel的管理容器:

// Initial capacity of the poll array
private final int INIT_CAP = 8;
// Maximum number of sockets for select().
// Should be INIT_CAP times a power of 2
private final static int MAX_SELECTABLE_FDS = 1024;
​
// The list of SelectableChannels serviced by this Selector. Every mod
// MAX_SELECTABLE_FDS entry is bogus, to align this array with the poll
// array,  where the corresponding entry is occupied by the wakeupSocket
private SelectionKeyImpl[] channelArray = new SelectionKeyImpl[INIT_CAP];

• 轮询代理

应用层不再通过阻塞模式或者非阻塞模式直接询问操作系统“事件有没有发生”，而是由Selector代其询问。

• 实现不同操作系统的支持

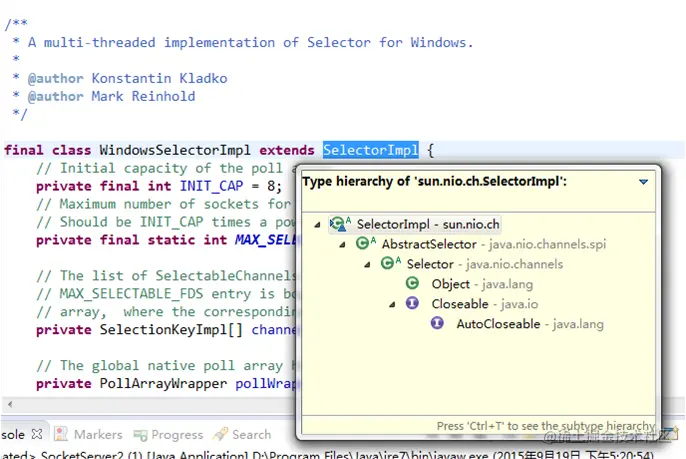

之前已经提到过，多路复用IO技术 是需要操作系统进行支持的，其特点就是操作系统可以同时扫描同一个端口上不同网络连接的事件。所以作为上层的JVM，必须要为 不同操作系统的多路复用IO实现 编写不同的代码。同样我使用的测试环境是Windows，它对应的实现类是sun.nio.ch.WindowsSelectorImpl:

JAVA NIO 框架简要设计分析

通过上文的描述，我们知道了多路复用IO技术是操作系统的内核实现。在不同的操作系统，甚至同一系列操作系统的版本中所实现的多路复用IO技术都是不一样的。那么作为跨平台的JAVA JVM来说如何适应多种多样的多路复用IO技术实现呢? 面向对象的威力就显现出来了: 无论使用哪种实现方式，他们都会有“选择器”、“通道”、“缓存”这几个操作要素，那么可以为不同的多路复用IO技术创建一个统一的抽象组，并且为不同的操作系统进行具体的实现。JAVA NIO中对各种多路复用IO的支持，主要的基础是java.nio.channels.spi.SelectorProvider抽象类，其中的几个主要抽象方法包括:

• public abstract DatagramChannel openDatagramChannel(): 创建和这个操作系统匹配的UDP 通道实现。
• public abstract AbstractSelector openSelector(): 创建和这个操作系统匹配的NIO选择器，就像上文所述，不同的操作系统，不同的版本所默认支持的NIO模型是不一样的。
• public abstract ServerSocketChannel openServerSocketChannel(): 创建和这个NIO模型匹配的服务器端通道。
• public abstract SocketChannel openSocketChannel(): 创建和这个NIO模型匹配的TCP Socket套接字通道(用来反映客户端的TCP连接)

由于JAVA NIO框架的整个设计是很大的，所以我们只能还原一部分我们关心的问题。这里我们以JAVA NIO框架中对于不同多路复用IO技术的选择器 进行实例化创建的方式作为例子，以点窥豹观全局:

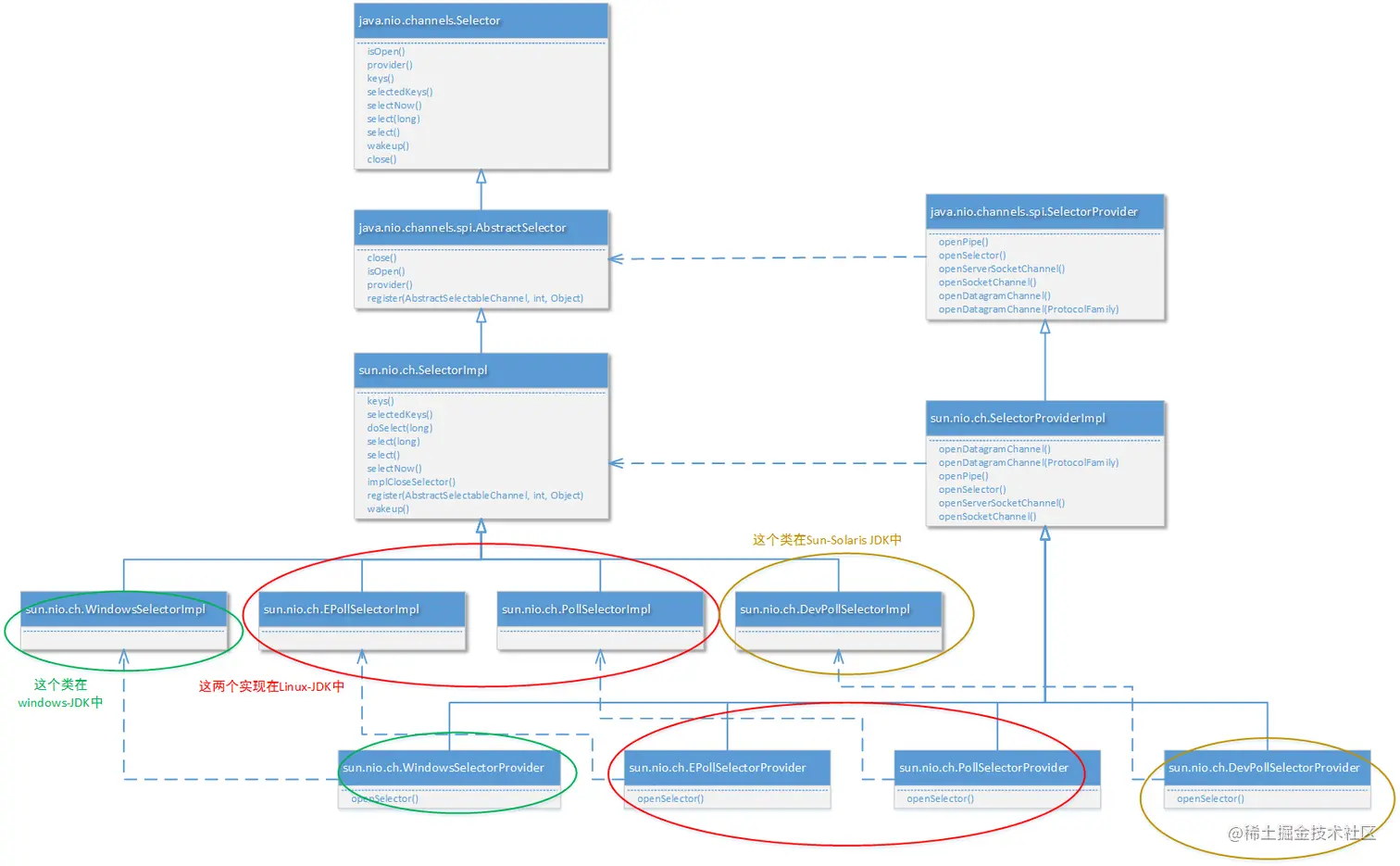

很明显，不同的SelectorProvider实现对应了不同的 选择器。由具体的SelectorProvider实现进行创建。另外说明一下，实际上netty底层也是通过这个设计获得具体使用的NIO模型，我们后文讲解Netty时，会讲到这个问题。以下代码是Netty 4.0中NioServerSocketChannel进行实例化时的核心代码片段:

private static ServerSocketChannel newSocket(SelectorProvider provider) {
    try {
        /**
            *  Use the {@link SelectorProvider} to open {@link SocketChannel} and so remove condition in
            *  {@link SelectorProvider#provider()} which is called by each ServerSocketChannel.open() otherwise.
            *
            *  See <a href="See https://github.com/netty/netty/issues/2308">#2308</a>.
            */
        return provider.openServerSocketChannel();
    } catch (IOException e) {
        throw new ChannelException(
                "Failed to open a server socket.", e);
    }
}

JAVA实例——TODO
