使用YOLOv5进行面具检测

方石剑
127 阅读11分钟

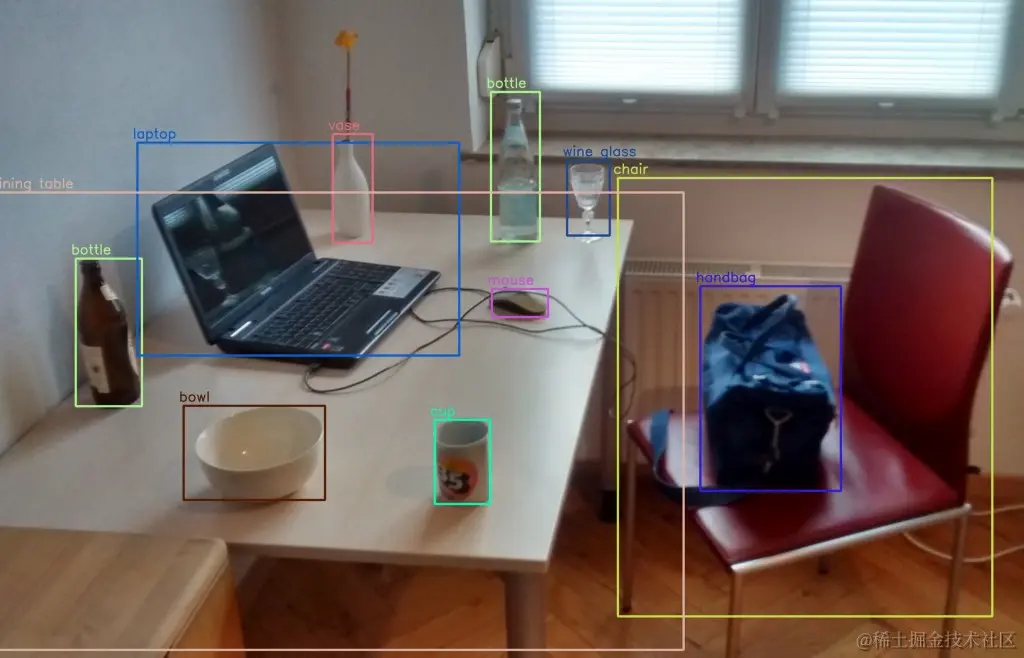

图片来自维基百科

对关键概念的解释，然后是使用YOLOv5的简单掩码检测实现

绪论

我最近完成了DeepLearningAI的卷积神经网络课程，该课程由Andrew Ng在Coursera上教授，其中一部分内容涉及计算机视觉领域。我被计算机视觉的能力以及它如何融入我们的日常生活所吸引，这促使我更深入地研究计算机视觉，并启动项目来加强我的学习。

如果你只想看YOLOv5模型的项目实施，请向下滚动。

物体检测是如何工作的

在实施一个项目之前，最好先了解一些关于物体检测的基本概念以及它是如何工作的。让我们从定义物体检测开始。

{分类+定位}→检测

图像分类是指将一种算法应用于图像，以预测一个物体的类别，例如。汽车。物体定位不仅可以预测物体的类别，还可以通过在物体周围画一个边界框来确定物体的位置。物体检测包括分类和定位，并且检测不止一个物体，甚至不止一个类别。

3个术语之间的视觉比较。汽车图片： Matt Antonioli Unsplash.com

边界框

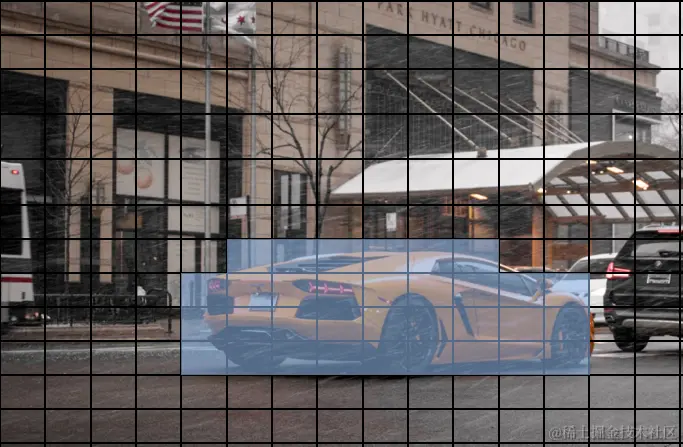

一个标准的分类任务会涉及到图像在一个具有多层的Convnet中运行，向量特征被送入一个softmax单元，例如输出预测的类别（算法试图检测的物体类别，如汽车、树木、行人）。像YOLO这样的物体检测模型的工作原理是将图像分割成一个个单元格，每个单元格负责预测一个边界盒，如果边界盒的中心位于该单元格内。然后，它将输出预测的类别和界线盒的坐标，如下图所示。

标记为蓝色的单元格预测界线盒的中心位于该单元格内。作者的图片

图片显示与界线盒相关的变量。图片由作者提供

要了解更多关于卷积神经网络的信息，请查阅Mayank Mishra的《卷积神经网络解释》。他很好地解释了Convnet的工作原理。

交叉大于联合

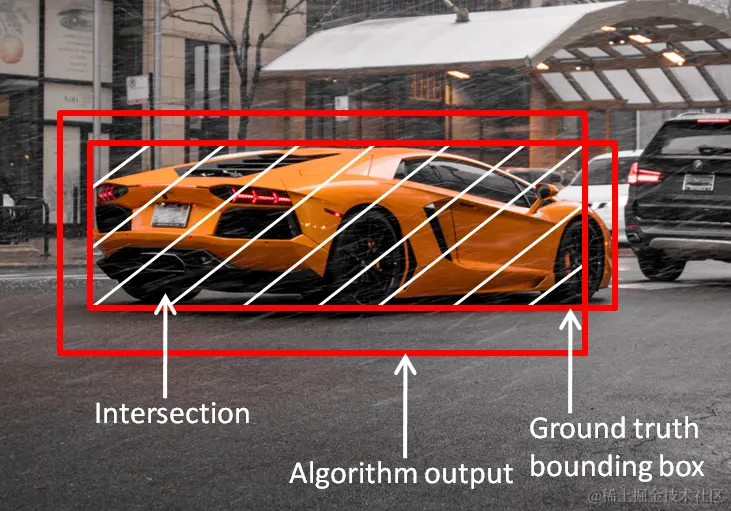

当算法输出定位检测到的物体的边界框时，你如何判断算法是否运行良好？这就是 "联合交集"（IoU）发挥作用的地方。一般来说，IoU是对两个界线盒之间重叠的测量：算法预测的界线盒和地面实况界线盒。

图片由作者提供

IoU的公式是交集的大小除以两个界线盒的并集的大小。IoU的阈值约为0.5。值≥0.5的IoU被认为是 "正确的 "预测。

非最大限度的压制

参照下面的界线盒图像，标有1-33的单元格都预测界线盒的中心位于他们的单元格中。

这将导致算法多次检测到该物体，而不是只有一次。这就是Non-max抑制的作用，它确保算法对每个物体只检测一次。如前所述，每个单元输出y = (P𝒸, bₓ, bᵧ, b𝓌, bₕ, c)，P𝒸是存在一个物体的概率。非最大抑制的作用是，它选择具有最高P𝒸的边界盒，丢弃任何P𝒸≤0.6的边界盒，并使其他IoU≥0.5的边界盒 "沉默"。

视觉上描述了非最大限度的抑制。图片由作者提供

锚定盒

如果多个物体位于同一个网格单元中，会怎样？边框会是怎样的？这里就可以使用锚定框的概念了。看下面的图片，注意到人和车的中点都在网格单元内。（为了简单起见，我把图片分成了3乘3的网格

图片描述了包含两个物体中点的网格单元。图片来源：Dan Senior, Unsplash.com

当前单元格输出y = (P𝒸, bₓ, bᵧ, b𝓌, bₕ, c)，该单元格只能在检测到的两个物体中选择一个。但是如果有了锚箱（通常事先在训练数据集上用k-means分析法预定义），成本标签y就变成了（P𝒸, bₓ, bᵧ, b𝓌, bₕ, c, P𝒸₁, bₓ₁, bᵧ₁, b𝓌₁, bₕ₁，c, P𝒸, ....)基本上是重复的，这取决于有多少个锚箱，第一个输出编码为锚箱1，第二个输出编码为锚箱2，以此类推。每个输出单元检测一个物体类别；锚箱1类似于汽车，所以输出c将是汽车，下一个输出c将是人，因为它被编码到锚箱2。

图片由作者提供

请注意，代表物体类别的每个输出单元c都受到与物体的地面真实边界盒的高IoU的影响。

使用YOLOv5进行面具检测

模型

对于这个项目，我将使用YOLOv5来训练一个物体检测模型。YOLO是 "You Only Look Once "的首字母缩写。一个流行的架构，由于。

  • 速度（基本模型--每秒45帧，快速模型--每秒155帧，比R-CNN快1000倍， )
  • 架构只包括一个神经网络（可以直接对检测性能进行端到端的优化
  • 能够学习物体的一般表征（预测是由图像的整体背景提供的
  • 开源的

YOLOv5模型与EfficientDet的比较，图片来自Ultralytics

要了解更多关于该模型的信息，请访问他们的资料库。Ultralytics YOLOv5 Github资源库。

数据集

我在Kaggle上找到了这个人脸面具检测数据集，包括853张图片，有3个类别。有面罩、无面罩、面罩佩戴不正确。每张图片都有一个PASCAL VOC格式的XML文件，其中包含边界框的注释。下面是一个例子。

脸部面具检测数据集中的示例图像

<annotation>

   <folder>images</folder>

   <filename>maksssksksss4.png</filename>

   <size>

       <width>301</width>

       <height>400</height>

       <depth>3</depth>

   </size>

   <segmented>0</segmented>

   <object>

       <name>with_mask</name>

       <pose>Unspecified</pose>

       <truncated>0</truncated>

       <occluded>0</occluded>

       <difficult>0</difficult>

       <bndbox>

            <xmin>70</xmin>

            <ymin>185</ymin>

            <xmax>176</xmax>

            <ymax>321</ymax>

       </bndbox>

   </object>

</annotation>

这个项目需要的关键信息是。

  1. <宽度>和<高度>：图像的尺寸，单位为像素
  2. 的全部内容：xmin, ymin表示界线盒左上角的位置，而xmax, ymax表示界线盒右下角的像素。

格式化

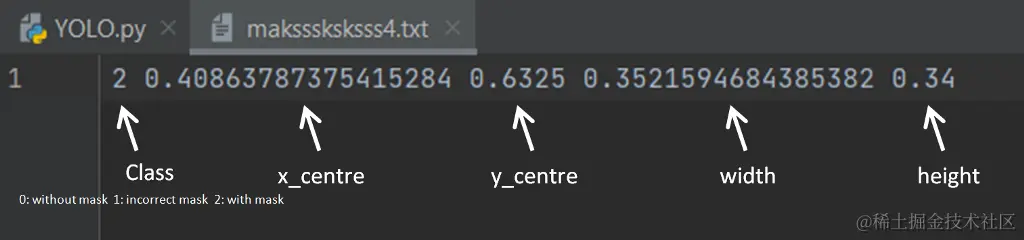

在用模型训练数据之前，必须将PASCAL VOC XML格式的注释数据改为YOLO格式，每幅图像有一个*.txt文件，规格如下。(也可以用下面的例子图片maksssksksss4.png来说明)

  • 每个物体有一行
  • 每行是类x_center y_center宽度高度格式。
  • 方框坐标必须是归一化的xywh格式（从0-1）。如果你的盒子是像素，那么x_center和宽度要除以图像宽度，y_center和高度要除以图像高度。
  • 类的数字是零指数的（从0开始）。

图片由作者提供

我写了一个函数，使用XML.etree库从XML文件中提取所需的信息，并计算出x_centre和y_centre。由于注释数据是以图像像素为单位的，我对最终的数值进行了标准化处理，以符合要求。

medium.com/media/c426b…

结果会是这样的。

图片由作者提供

此外，还要求目录以特定的方式格式化，如下图所示，训练和验证图像及标签被分离到每个独立的文件夹中。

按作者分类的图像

我又用Pathlib库写了一个简单的函数。

medium.com/media/911f3…

请注意，上面提到的整个格式化可以使用 Roboflow来完成，这是一个简单的、有代码的、不费力的替代方案。我个人更倾向于通过代码手动完成。

在训练模型之前，我们需要创建一个_projectdata. yaml_ 文件，指定训练和验证图像的位置和标签的数量 ，以及我们训练数据的标签名称。该文件的结构应如图所示。

# specify pathway which the val and training data is at# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]

path: ../mask_detection/projectdata

训练模型

为了用自定义数据集训练模型，我在本地终端运行_train.py_ ，参数如下。

  • **img：**输入图像大小
  • **batch：**批次大小
  • **epochs:**epochs的数量
  • data： _projectdata.yaml_文件的路径
  • cfg：在📁模型中选择预先存在的模型。
  • **weights：**初始权重路径，默认为_yolov5s.pt_
  • **cache：**缓存图像以加快训练速度

我选择了最小和最快的模型yolov5s。我还使用了该模型预先训练好的权重进行迁移学习，而不是重新训练新的权重，这非常耗时，而且由于处理能力要求高，不可能在笔记本电脑上训练。我使用批次大小为 "1"，并对模型进行了10个epochs的训练。

python mask_detection\yolov5\train.py --img 640 --batch 1 --epochs 10 --data projectdata.yaml

图片由作者提供

如果所有的步骤都正确完成，该命令将输出以下内容并开始训练。留意mAP@.5，看看模型的表现如何。一旦训练开始，在 "运行 "文件夹下，Yolov5训练管道会在测试图像上输入地面真相和预测结果，如下所示。

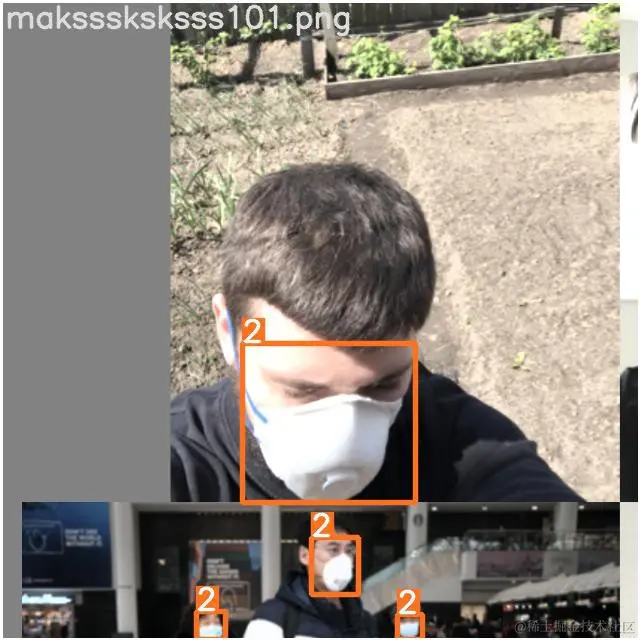

地面真相训练图像。作者的图片

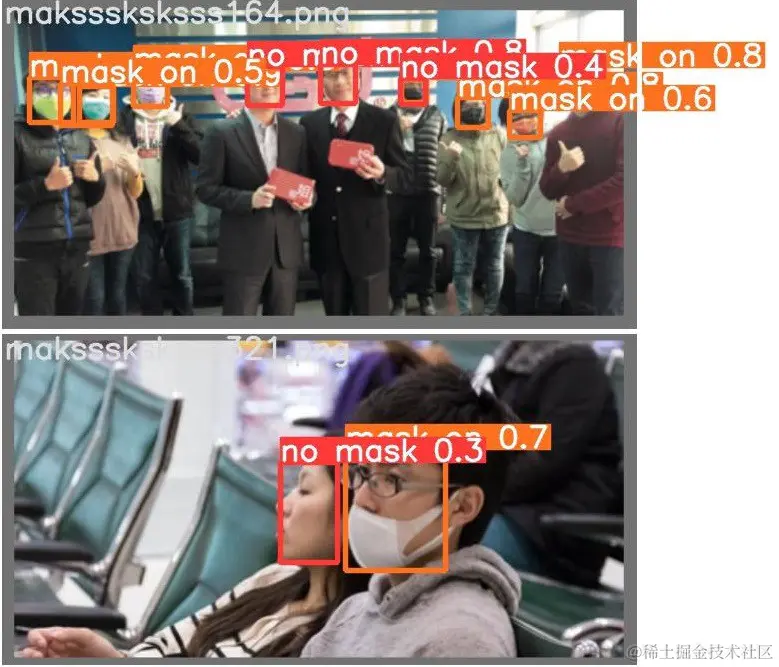

测试图像。作者的图片

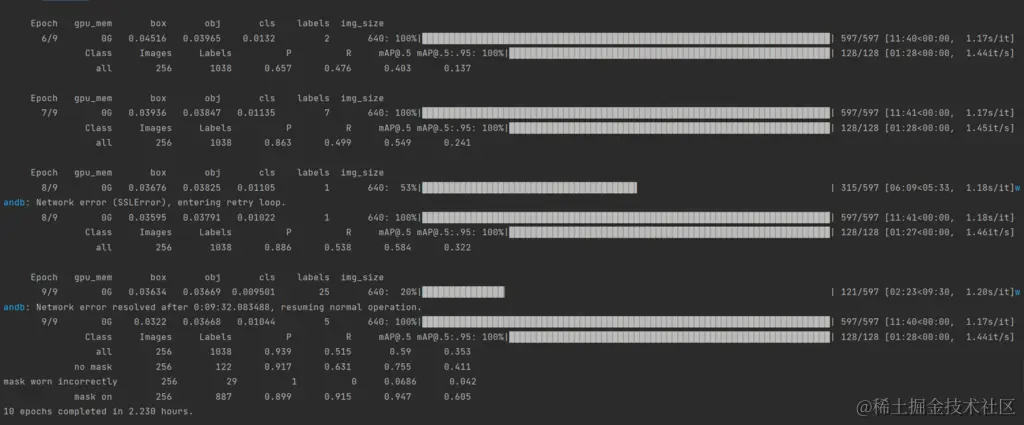

一旦训练完成，训练后的模型将被保存在你的 "权重 "文件夹/目录下，验证指标将被记录在Tensorboard上。(我选择了将数据记录在wandb上，因为它被推荐了）。)

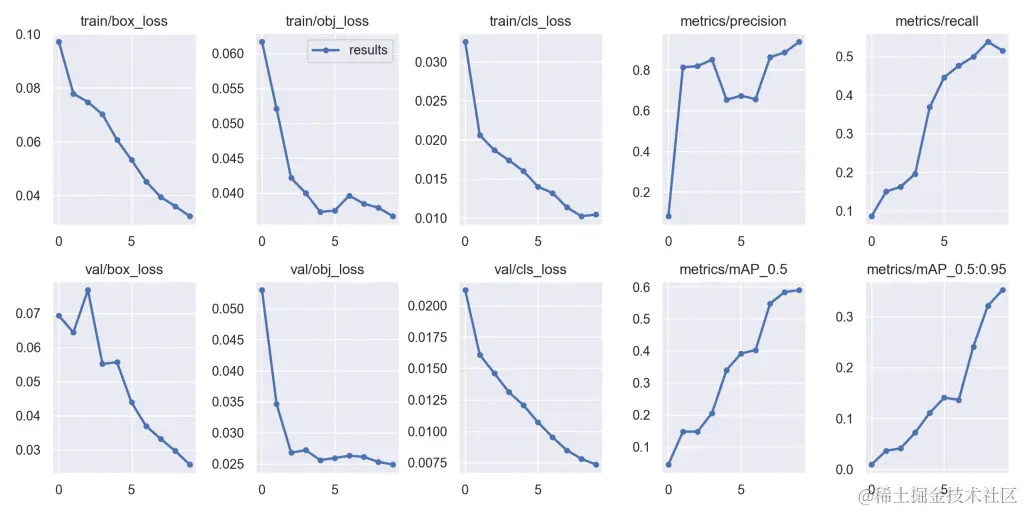

训练结果。作者的图像

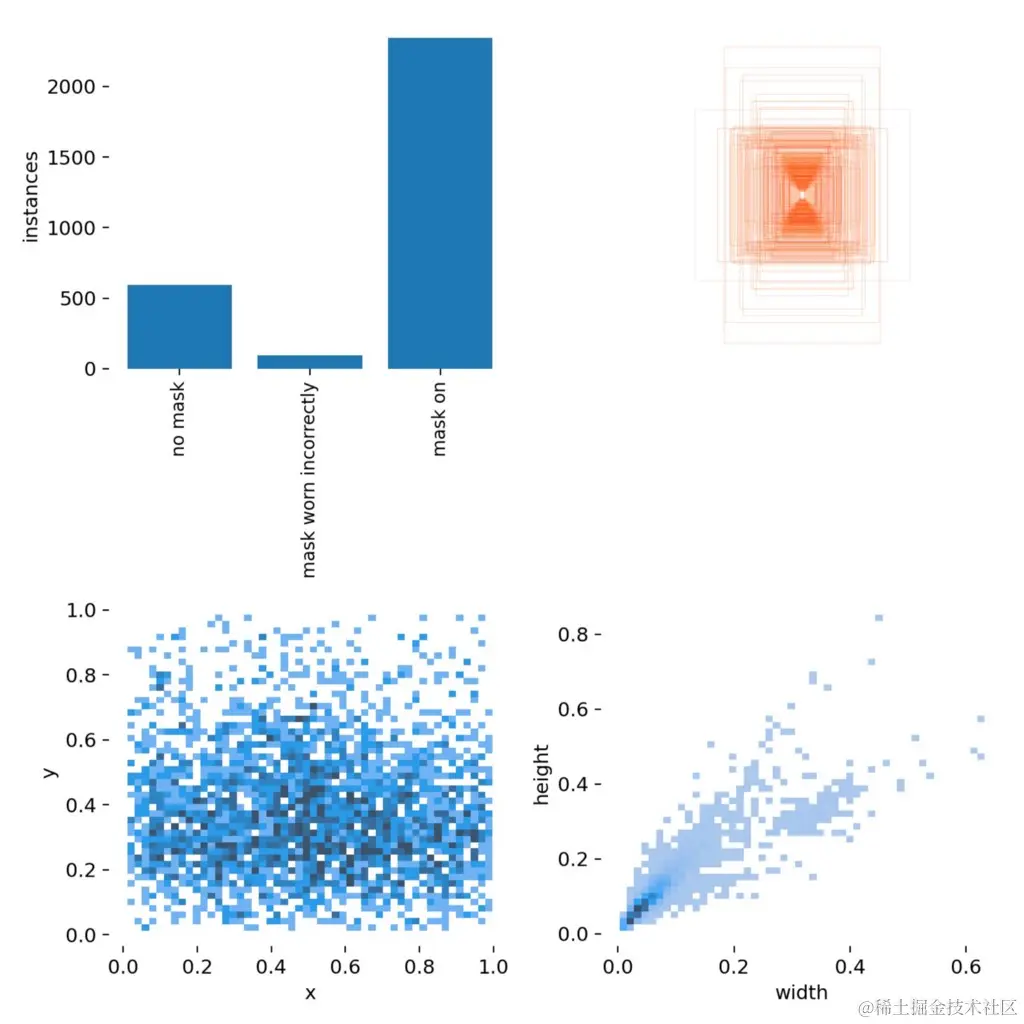

图像高度和宽度的相关图

数据的相关图。作者的图片

物体检测模型的评估

流行的挑战和竞赛，如。

这三个挑战赛都使用平均精度（mAP）作为评价物体检测器的主要指标。究竟什么是mAP？首先让我们来看看一些基础性的概念。

  • 置信分数。锚箱包含分类器所预测的物体的概率。
  • 联合上的交集（IoU）。 边界盒的交集面积除以预测边界盒的联合面积。
  • 精度。真阳性**（TP**）的数量除以真阳性**（TP**）和假阳性（FP）的总和
  • 召回率。真阳性的数量除以真阳性(TP)和假阴性(FP)的总和。

只有在满足以下条件的情况下，置信度和IoU才会被用来确定预测的检测是TP 还是FP（注意：任何违反后两个条件的行为都会使其成为FP

  1. 信心分>阈值（如果<阈值，检测算作假阴性（FN））。
  2. 预测的边界盒的IU值高于阈值
  3. 预测的类别与地面真相的类别相符

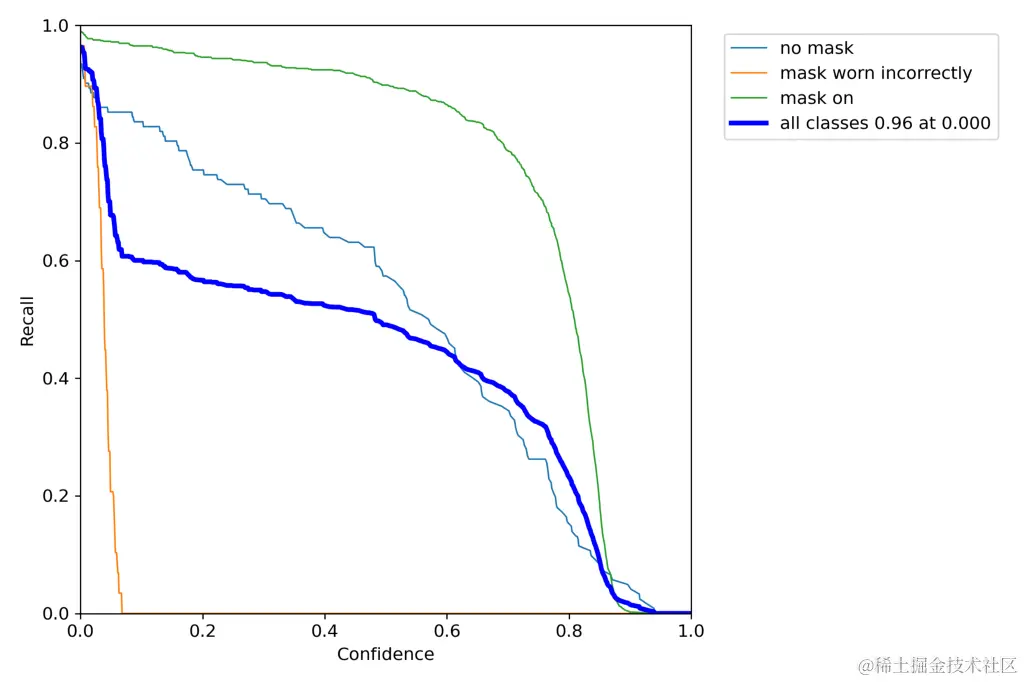

随着置信度分数的增加，召回率单调下降，而精度可以上升和下降，但对于这个项目来说，所有类别（除了戴错的面具）都会增加。

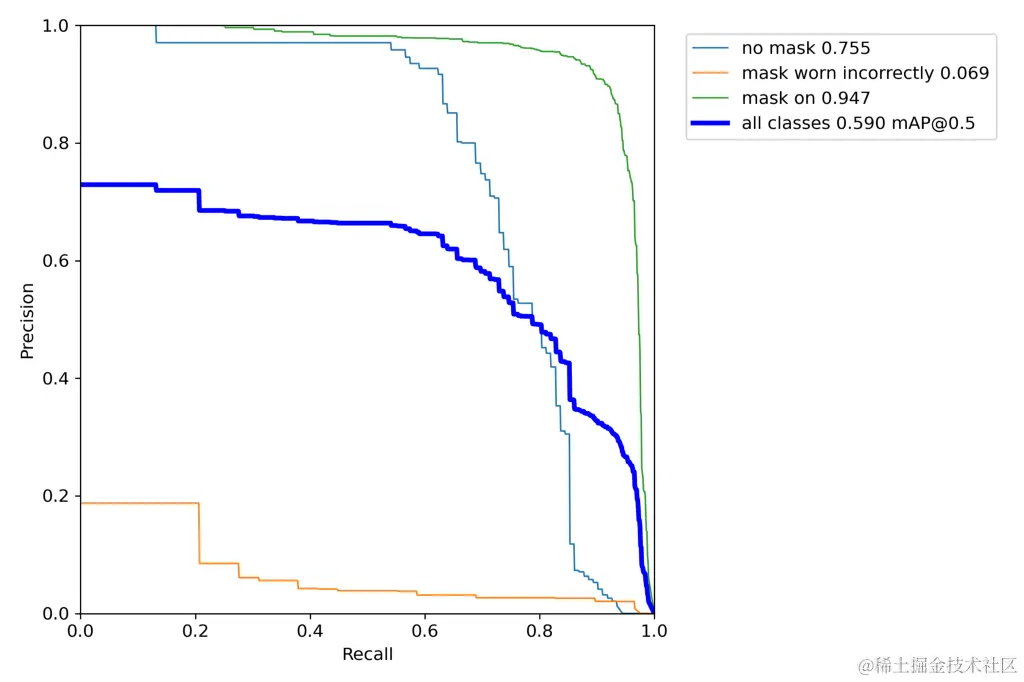

精度-召回曲线。图片由作者提供

虽然精度-召回率指标可以用来评估物体检测器的性能，但它不容易在不同的检测器之间进行比较。为了查看整个事物的比较，基于精度-召回曲线的平均精度（AP） 就发挥作用了。顾名思义，平均精度就是找到上述精度-召回曲线下的面积。**平均平均精度（mAP）**是AP的平均值。

请注意，mAP的定义和实现方式是有差异的。

在PASCAL VOC挑战赛中，一个对象类的AP是按照0.5的IoU阈值计算的。因此，mAP是所有物体类别的平均数。

在COCO物体检测挑战赛中，mAP是所有物体类别和10个IoU阈值的平均值。

推理

现在模型已经训练好了，是时候进行有趣的部分了：在图像或视频上运行推理在本地终端调用 detect.py 来运行推理，参数如下。(查看 detect.py 解析器以获得完整的参数列表)

  • **weights:**训练好的模型的权重
  • **source:**运行推理的输入文件/文件夹，网络摄像头为0
  • iou-thres:IOU阈值，用于非最大抑制，默认值：0.45
python yolov5\detect.py --source vid.mp4 --weights runs\train\exp\weights\best.pt --img 640 --iou-thres 0.5

作者：GIF

正如你所看到的，该模型能够检测到脸部面具的存在!

结束语

该模型远非完美，仍有改进的余地

  • 该模型无法检测到不正确佩戴的口罩，这是其中一个类别。这很可能是由于数据的巨大不平衡性。只有一小部分数据是由不正确佩戴的面具组成的。一个可能的解决方案是应用数据平衡，使模型能更好地识别不正确磨损的面具。
  • 可以使用一个更大的框架，如Yolov5x而不是Yolov5s，以达到更高的mAP。但是一个可能的缺点是训练这样一个大型模型需要额外的时间。

就这样，我的文章到此结束这个项目对我来说真的很有趣，我很喜欢学习新的和有趣的概念，特别是在开始的时候，学习计算机视觉似乎是一个非常艰巨的任务，但我很高兴能通过它！我很高兴。干杯!

LinkedIn简介。肖恩-叶

参考文献

[1]Joseph Redmon,Santosh Divvala,Ross Girshick,Ali Farhadi,You Only Look Once: Unified, Real-Time Object Detection(2015)

[2]Andrew Ng，卷积神经网络，DeepLearning.AI Coursera

[3]The PASCAL Visual Object Classes (VOC) Challenge, by Mark Everingham, Luc Van Gool, Christopher K. I. Williams, John Winn and Andrew Zisserman
