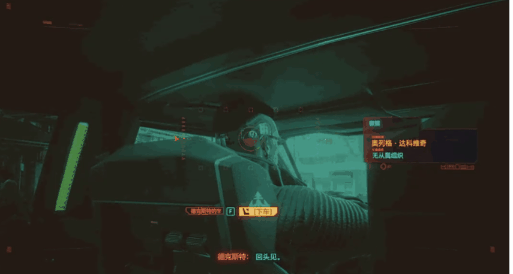

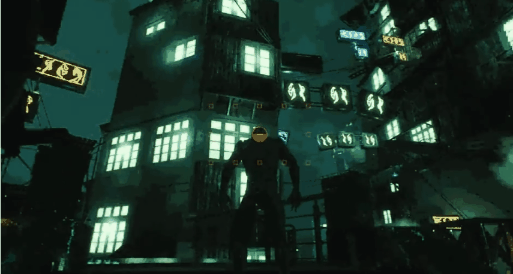

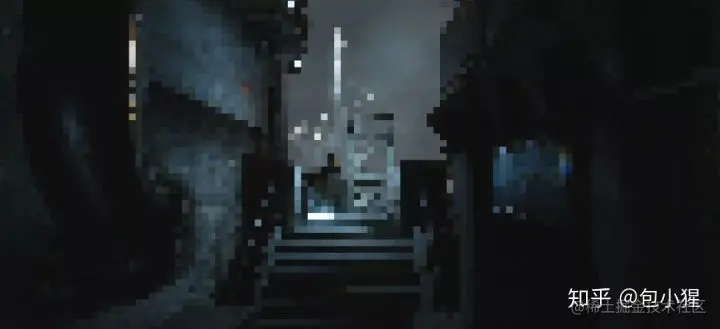

2077 出来也有一个多星期了，在游玩时发现有许多效果做得很棒，特别是按 tab 扫描时，推动鼠标滚轮会有马赛克过渡的效果，好像图片传输速度很慢，被一层层加载出来一样。话不多说先看游戏内效果：
效果拆解

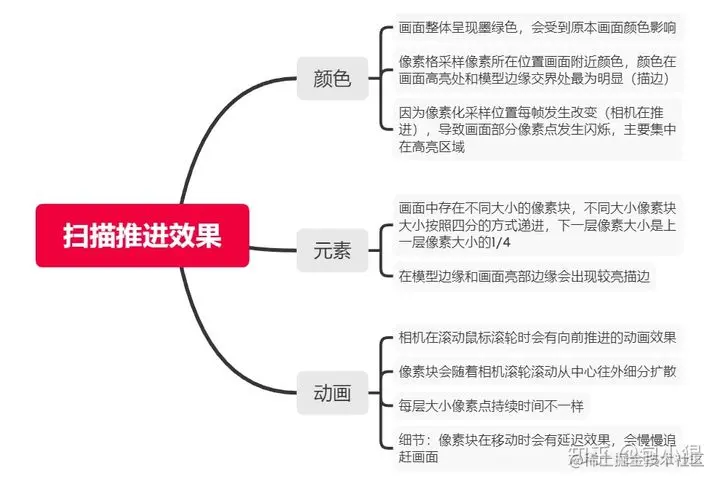

接下来我们进行效果拆解。在做任何效果之前都需要进行拆解，这样才能明确方向。我决定从颜色、元素和动画三个方向进行拆解，这样做就更有条理，确保不会漏掉细节。大家对照脑图和上面的动图一起食用，应该可以 get 到我总结的这些部分。
下面我们根据总结的要点展开讲解。
效果制作
在正式讲解之前我想让大家看看我最后实现的效果
整跑测视频版本如下（场景为商城资源 Soul_Slum ）：
1. 像素化处理

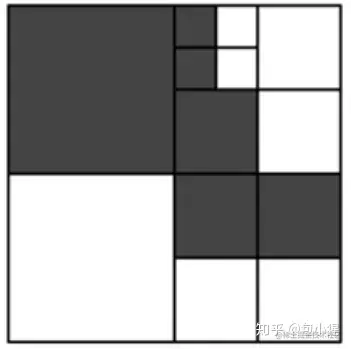

整个效果中最重要的也是最明显的部分，就是不同大小的像素过渡。在这里，我选择使用最大 64x64 的像素作为首次像素化的尺寸，然后不断细分像素大小，由 64x64 变成 32x32 ，再到 16x16，以此类推下去，最终显示出原始图片。（效果上有点像四叉树）

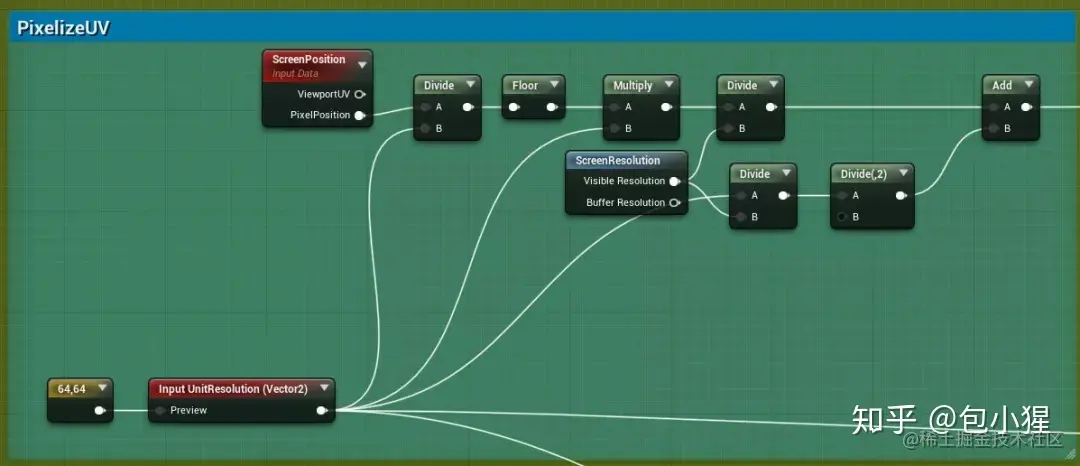

由于像素化制作很简单，直接上节点图 （这里将功能写成material function） ：（对像素化制作不清楚的同学可以看这篇文章： #像素艺术# - 使用 UE4 还原 CRT 像素效果的思路及方法）
UnitResolution： 像素化一个区域的分辨率
这套节点主要思路就是将屏幕像素划分给定像素化大小的区域，然后添加半个像素的宽度来修复 floor 的偏移（像素化的画面就会和原始图像对齐）
于是我们就能得到如下所示的画面
-

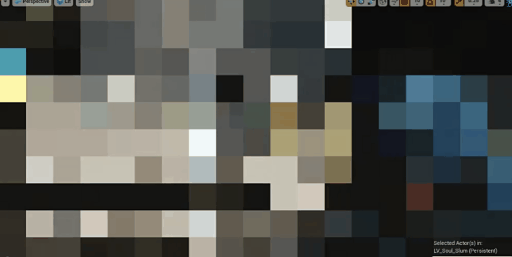

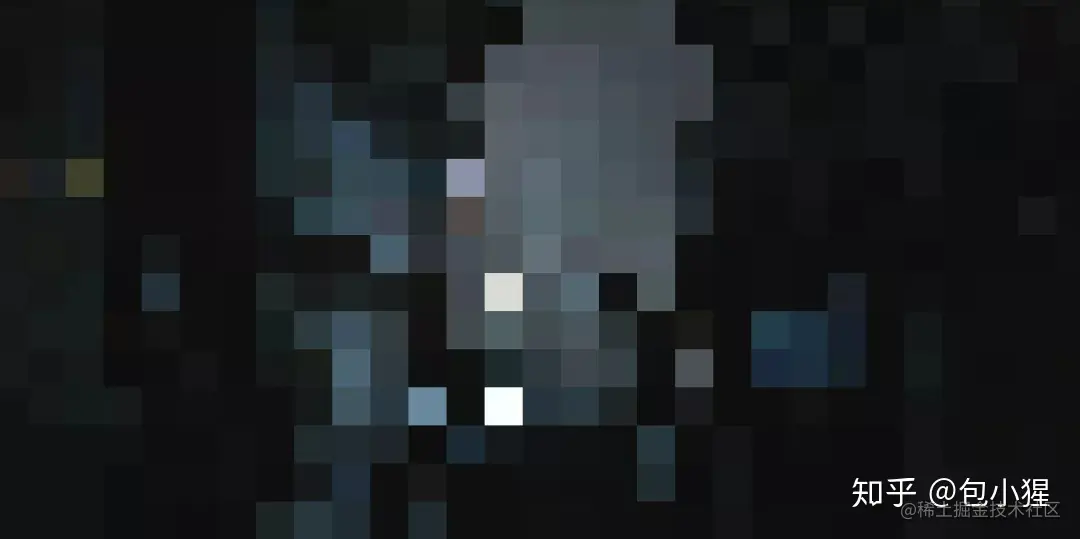

单元格分辨率：64x64
-
元格分辨率：32x32
- 单元格分辨率：16x16
通过修改像素大小可以得到不同分辨率的结果，这也是画面像素细分后的层级效果。由于像素大小是不断二分的，所以上一层级的像素内刚好能装下 4 个下一层级的像素块，以此类推最后一层就为原图
2. 像素化动画

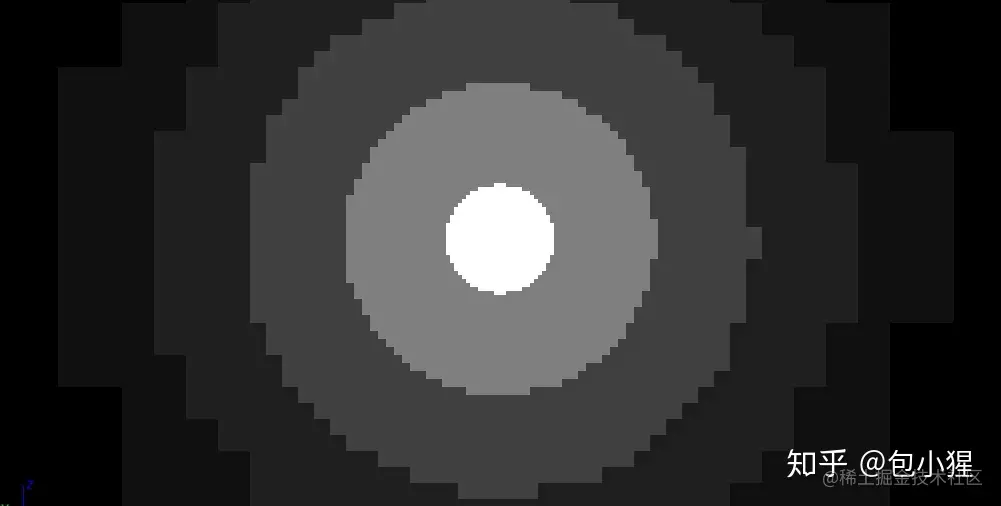

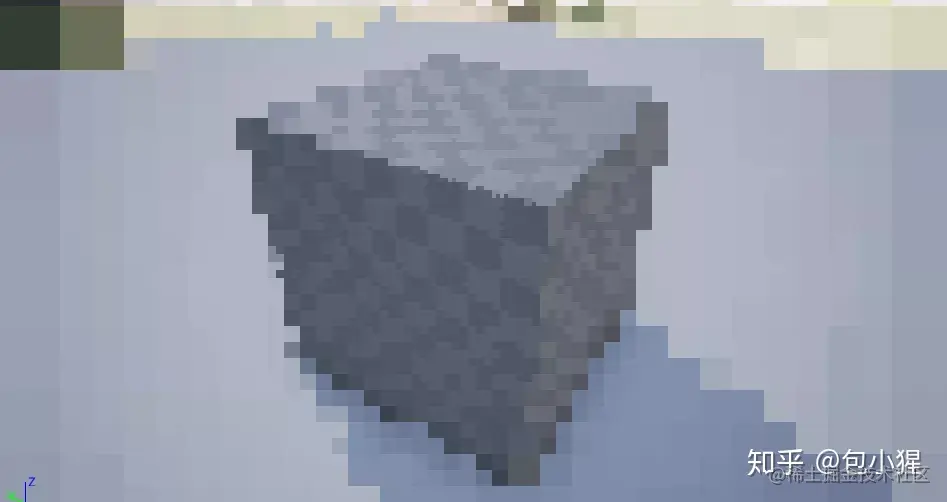

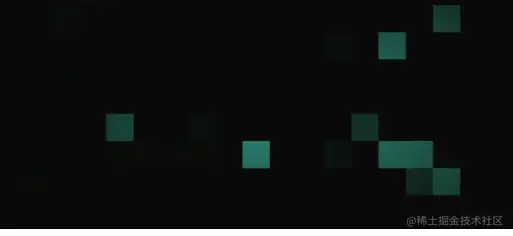

接下来我们要将不同分辨率的图像混合起来，实现从中心到外围的像素大小渐变。画面中心为小像素块，画面外围为大像素块，如下图所示：
但是单纯这样一张图显然是不够的，我们需要让他动起来。制作动画的大致思路就是先制作 n 层不同细分的像素化效果，然后对每个层级制作动画偏移并混合。这样不同层级出现会有先后顺序，就能实现从中心扩散，且不断细分的动画效果。
我们首先着手中心向外扩散的效果，使用 SphereMask 最适合不过了，但在 SphereMask 之前我们需要对像素化的 uv 做一些细节操作。

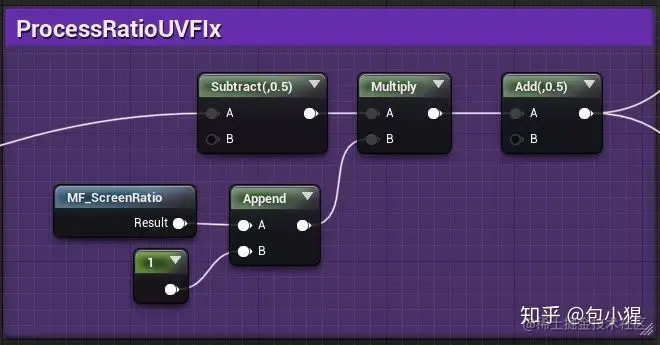

首先是对 uv 做屏幕的长宽比修正，因为我们希望不管屏幕比例为多少，最后的扩散区域都是圆形。修复原理主要是对 uv 做了屏幕比例的反向修正，节点图如下：
端输入像素化 uv，右端输出修正长宽比的 uv
-

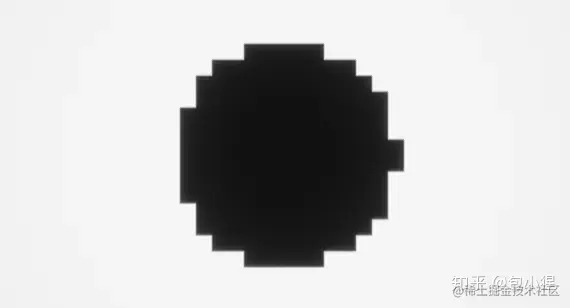

未修正长宽比
-
修正长宽比

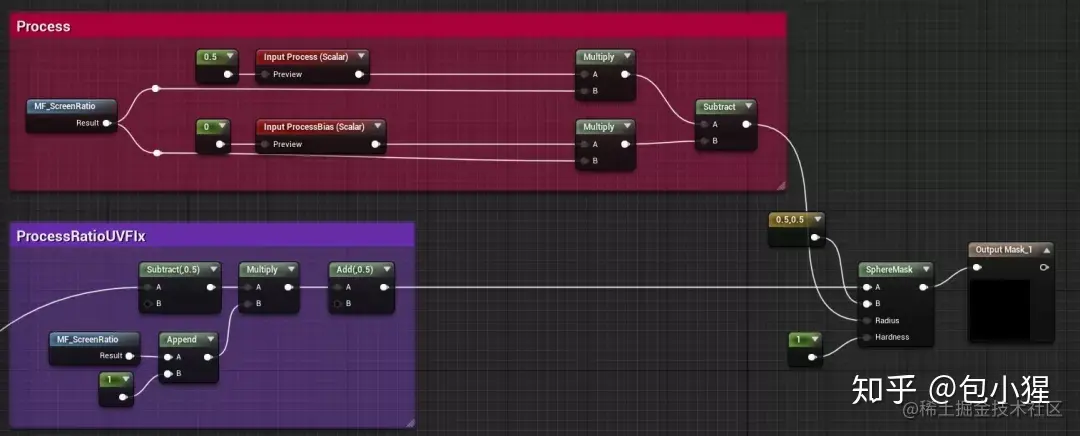

然后我们将制作好的 uv 应用 SphereMask，并添加两个 float 输入：Process 和 ProcessBias，分别控制整体效果 进度 和 进度偏移

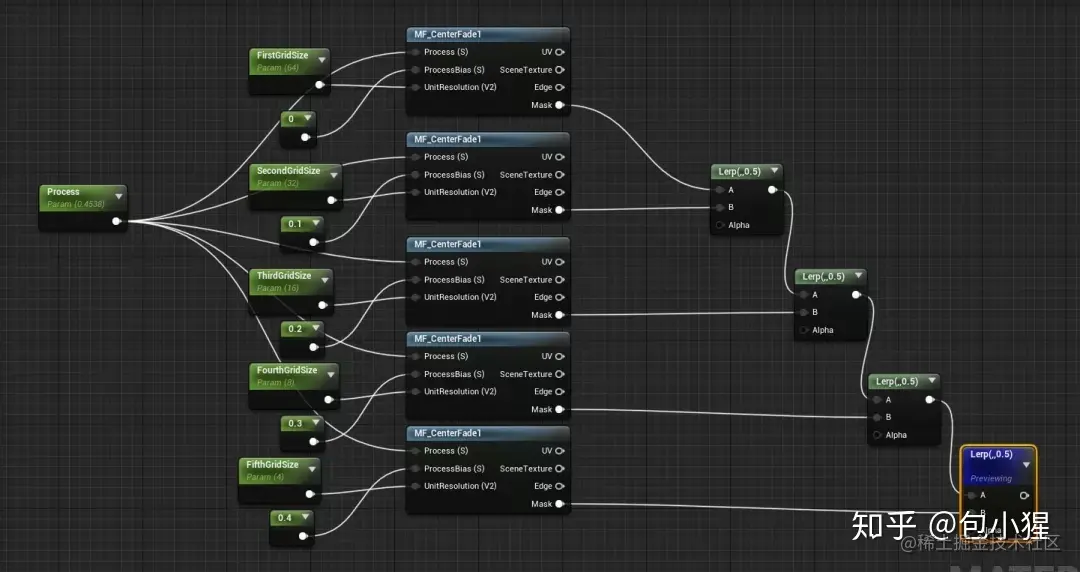

随后我们在外层按照不同分辨率排布 n 个刚刚写好的像素化功能，再将每层的 ProcessBias 调整下，混合输出的 mask ，通过调整 Process 即可得到如下动图效果
- 混合节点图

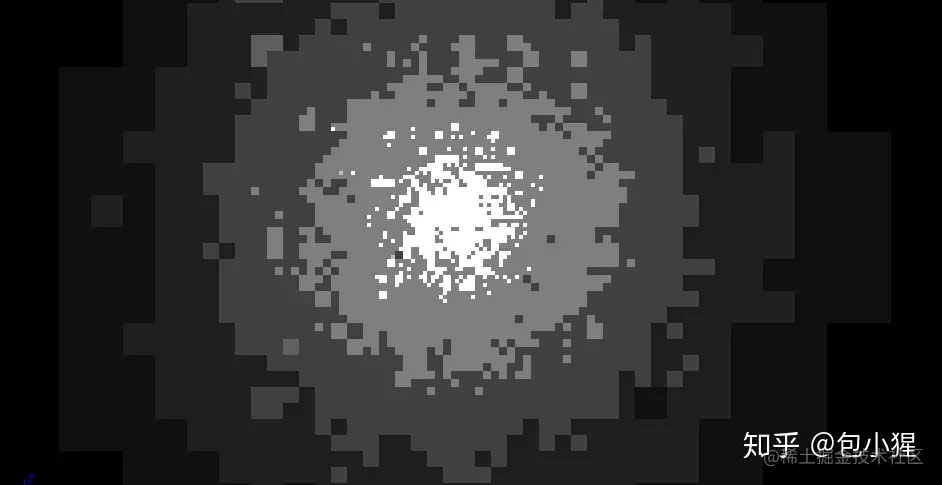

- 不同层级混合 mask 可视化
- 最终屏幕结果（将 function 中的像素化 uv 采样了屏幕纹理）
可以看到现在已经有多层不同分辨率的层级混合了，但混合的边缘太过于规整，于是我们需要用一张 noise 贴图进行扰乱，这张 noise 我选择使用 BlueNoise ，因为得到的效果较为均匀。
这张 noise 其实也不是单纯的一通道灰度 noise ，我使用了两个通道，这两个通道中储存了不同的 BlueNoise，然后我用这张 noise 的红绿通道，对像素化后 uv 的 x 和 y 轴做了随机效果（如果只使用一张噪波对两个轴向做 noise 的效果很容易得到具有方向性偏移的结果）。
- 双通道
BlueNoise

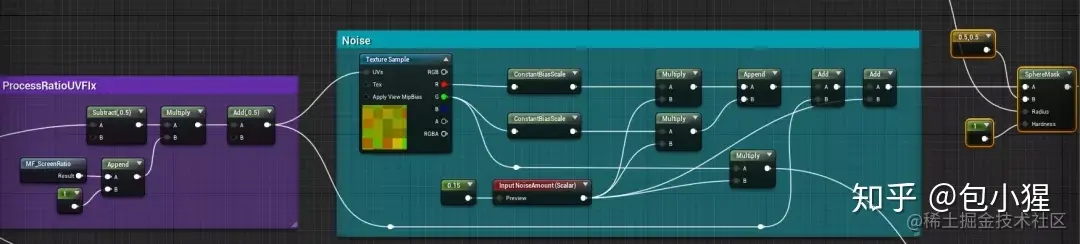

可以看到蓝色框内的是 Noise 节点部分。这里需要注意的是，Noise 需要做一下范围映射再和 UV 混合，映射操作将 Noise 本身 0~1 的区间变成 -1~1 的区间。目的是为了在轴的正反都有随机位移，使结果更加随机，而不会出现方向性
-
随机过后不同像素大小层级 mask
-

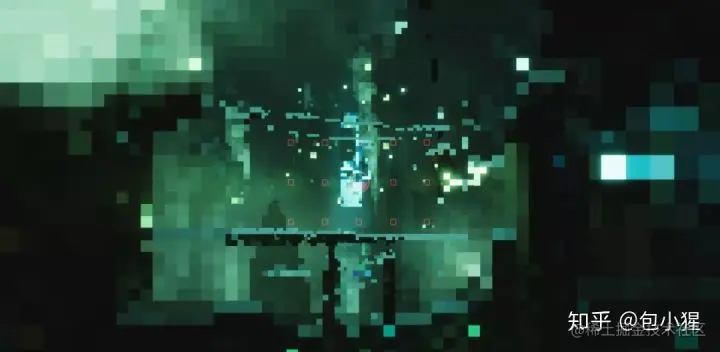

随机过后屏幕最终结果
接下来我们只需要控制 Process 数值即可实现从中心扩散的动画效果了。
但 Process 取值的区间是 0~1 吗？
很显然不是的。这里有个细节需要说明，由于每个层级都做了

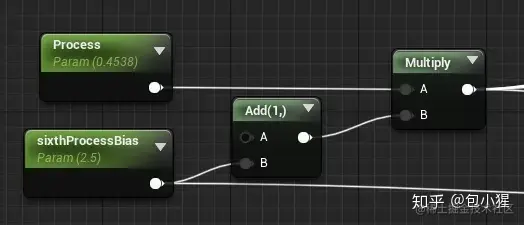

Process Bias的进度偏移，所以我们的Process进度数值需要满足最大偏移层的进度完成（最大偏移层就是拥有最大ProcessBias值的像素化层），具体计算需要将Process的0~1区间变成0 ~ 1+最大Bias区间，计算过程如下图所示
做到这里我们可以得到如下的动画效果：
3. 扫描描边加亮

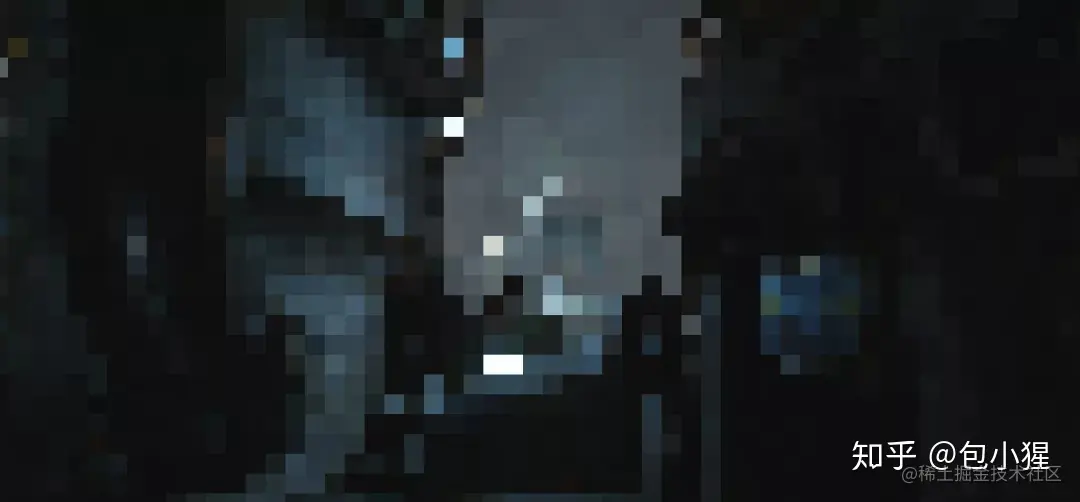

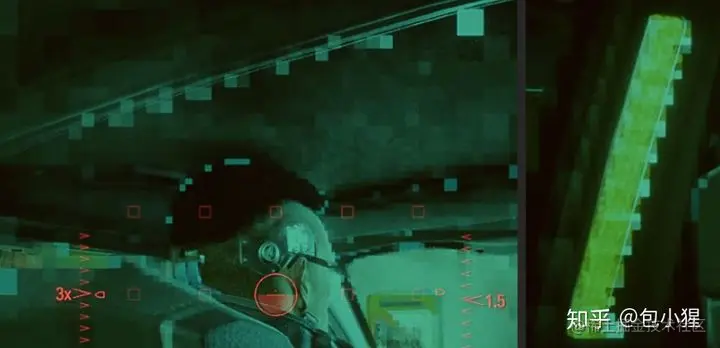

如果仔细观察原图可以发现，在物体边缘和画面高亮部分会有一层描边，如下图所示：

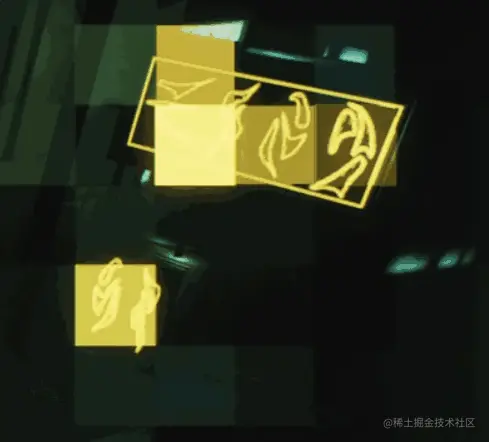

这里我选择采用 画面高亮区域 混合 深度描边 实现这个效果。深度描边我只采用屏幕 V 轴方向偏移，偏移大小为 0.5 个当前层级像素宽度，这样做的好处是描边会出现不连续的断开，效果呈现较为随机。
画面高亮区域：

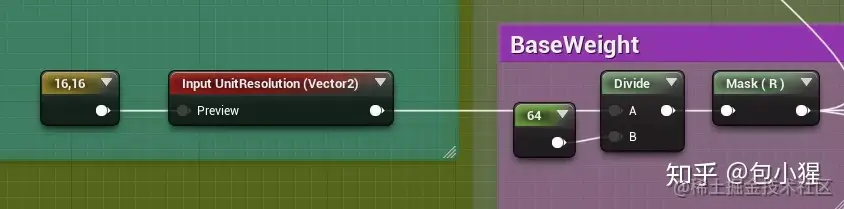

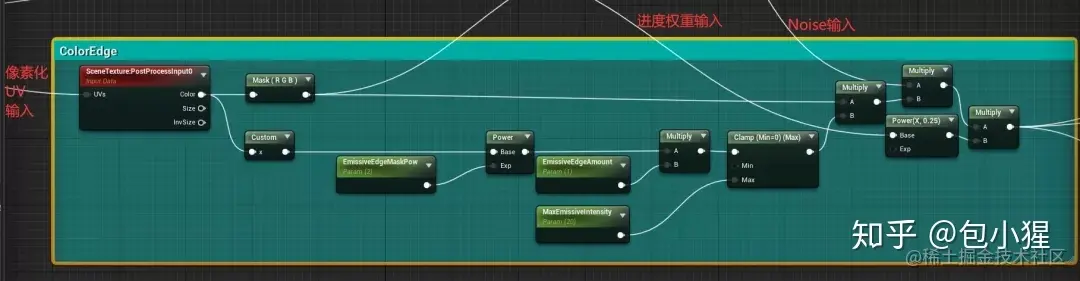

在节点中有个进度权重输入是之前没有提及的，在这里解释一下：因为描边亮度在整个进度范围内肯定不是统一的，在原图中观察得出 —— 进度开始时最亮，进度最后会慢慢变暗。所以我在这里用每层不同单元格大小计算分配了权重，节点如下图所示：
可以看到当单元格为最大值 64 时，权重为 1，单元格为 32 时权重为 1/2，单元格 16 时权重为 1/4。以此类推，最后一层的单元格权重为 1/64 。这样就能完美控制每个层级的描边亮度权重，非常好用。
细心的朋友可能会发现在节点中，进度权重后面
Pow了一个 0.25。这是为了让整个权重变化幅度放缓，在实际使用中可以将 0.25 变成参数供调整。
注：从左到右依此为 4 个层级的描边，可以看到亮度是逐级递减的
这样通过控制亮度变化，整个动画层次感会大大提高。
深度描边区域：

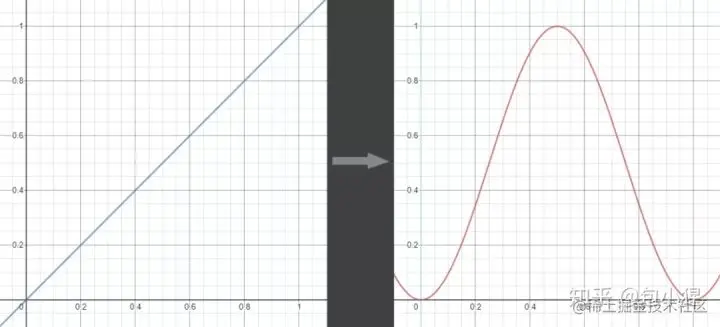

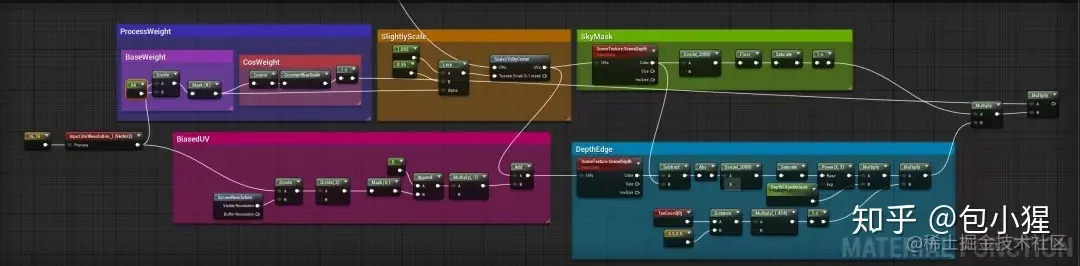

BaseWeight： 上面介绍的随进度变化的权重，但这里我在后面添加了一个 cosine ，让整个权重发生了变化，因为 深度描边是开始和结束时很暗，中间层级很亮
- SlightlyScale： 非常细节的像素动态追赶调整，后续会详细分析
- SkyMask： 距离 Mask，在一定距离之后描边就不显示了
- BiasedUV： 计算描边使用的偏移后的 UV
- DepthEdge： 描边计算部分
深度描边我采用了最常规的制作方法，拿到场景深度只计算屏幕 V 方向偏移描边。
这里需要提及的是，我在深度描边中加入了暗角权重，也就是屏幕中心的深度描边会亮些，周围的会变暗，节点写在 DepthEdge 下面，可以看到我做了一个乘 1.414 的操作，这是为了让计算暗角的四周最大值为 1，方便后续的 1 减操作。
而 1.414 这个值也不是 Magic Number，是 1 除根号 0.5 的结果，至于为什么要这样算就留给大家自己思考了，其实就是最简单的三角函数计算。
最后结果如下所示：

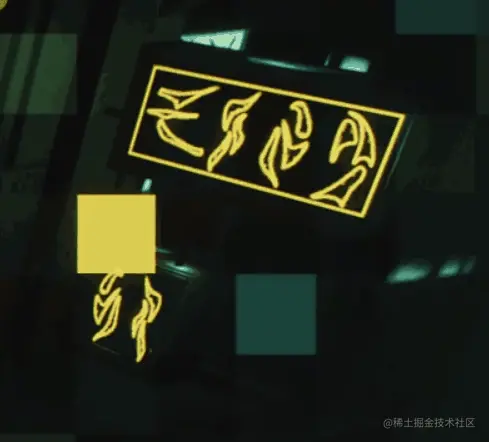

- 深度描边（开始和结束较暗，中间阶段变亮）

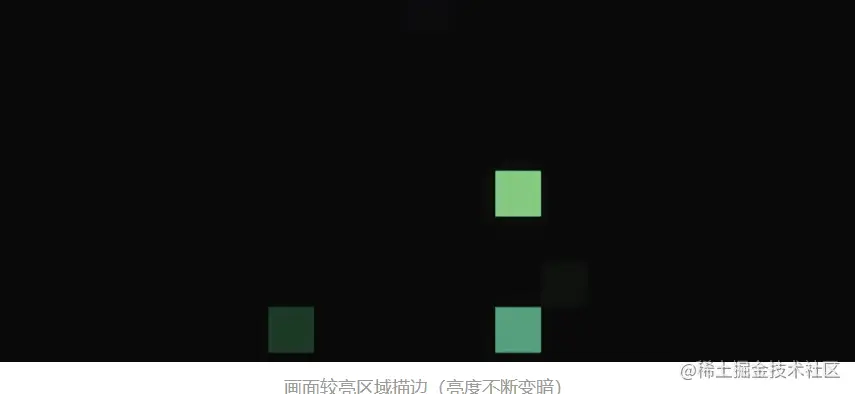

- 画面较亮区域描边（亮度不断变暗）

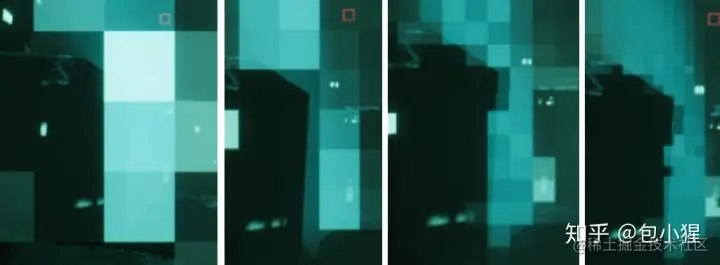

刚刚说到节点中有个叫 SlightlyScale 的东西，这个究竟是干什么用的呢？我们先来看两张对比动图
-
无
SlightlyScale -
有
SlightlyScale
对比可以看到无 SlightlyScale 的像素点永远都在原图的高亮区域附近，而有 SlightlyScale 的像素点在不同进度下会有一个从左下到右上的位移效果。这就是 SlightlyScale 的作用。

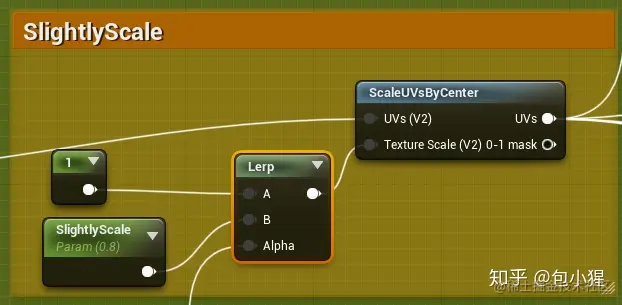

SlightlyScale 原理其实非常简单，就是将画面根据像素化进度往画面中间缩放，0.95 为第一层级的缩放，1 为最后一层级的缩放。lerp 下方连入的部分为上面描边部分提及的BaseWeight 。
4. 细节部分

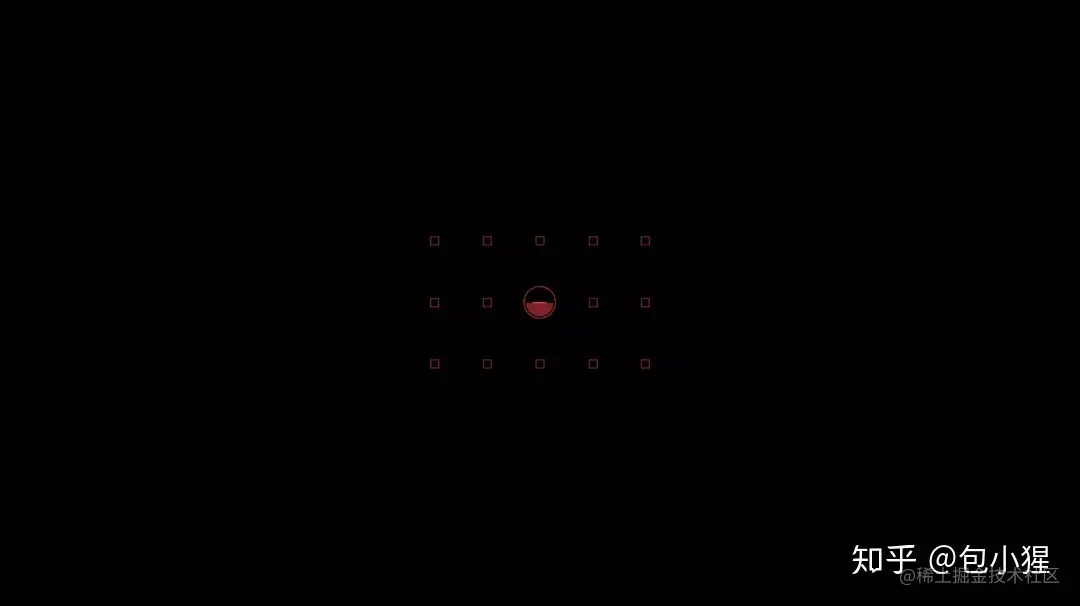

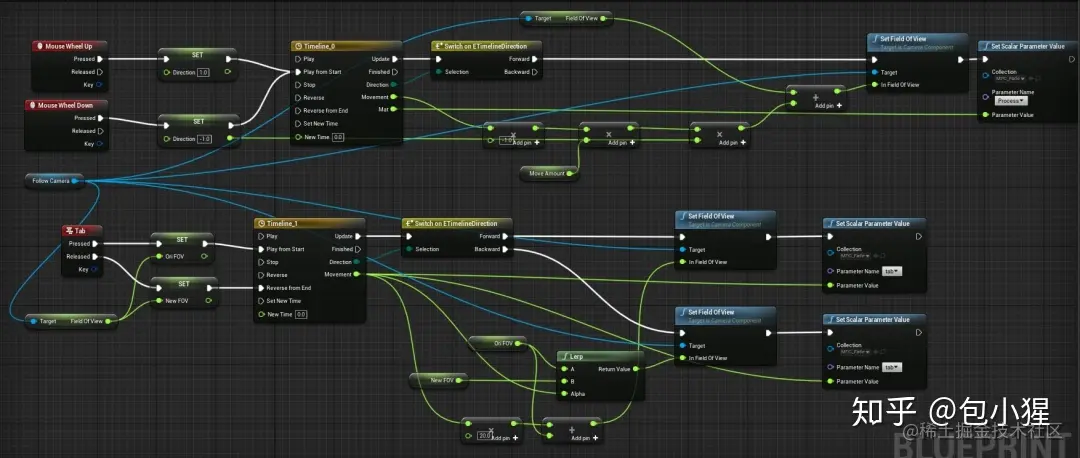

接下来就是细节部分了，主要设置了角色蓝图中的摄像机推镜动画，以及对上文制作的像素化后处理材质进行切换

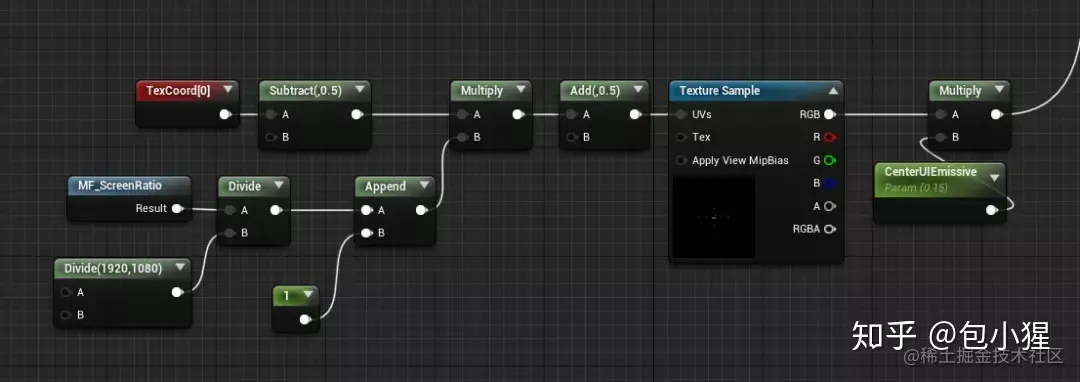

最后在后处理材质中添加一张 ui。其实这里做 Widget 会更好，因为懒所以没做（记得这里要对图像做长宽比的修复，最后的长宽比应该是屏幕长宽比和图片长宽比共同作用的结果）
5. 总结
看到这里，是不是发现看似复杂的效果，实现起来却异常简单。
其实有时候，作为一名 TA 不一定非要写多牛逼的算法、抄多 dio 的论文、码多晦涩难懂的 code 显得自己多牛逼。反而是一些最不起眼最普通的效果，如果有能力综合完成一套完整出众的技术解决方案，达到最高品质同时满足各方需求，这才是王道。也许这套东西并没有用到多牛逼的技术，但~
Who Cares？
你学会了吗？
发现写文章比做东西的时间都要长，效果做了一天，写文章却用了两天。。。所以还请大家多多支持点赞关注转发，你的支持就是我更新的动力！！
