一、大屏简介
1.数据可视化
简单说:将数据通过各种视觉通道映射成图形,可以使得用户更快、更准确的理解数据。
一般可视化需求有:通用报表、移动端图表、大屏可视化、地理可视化、图编辑、图分析。
2.大屏用途
不少甲方都想做酷炫的大屏,用于公司展厅、日常经营监控,还有些特殊行业如交通、运输、工厂制造。
目前常用的几款图表库有Highcharts
、Echarts
、amCharts
等等。后面博主 主要使用Echarts展开讲解

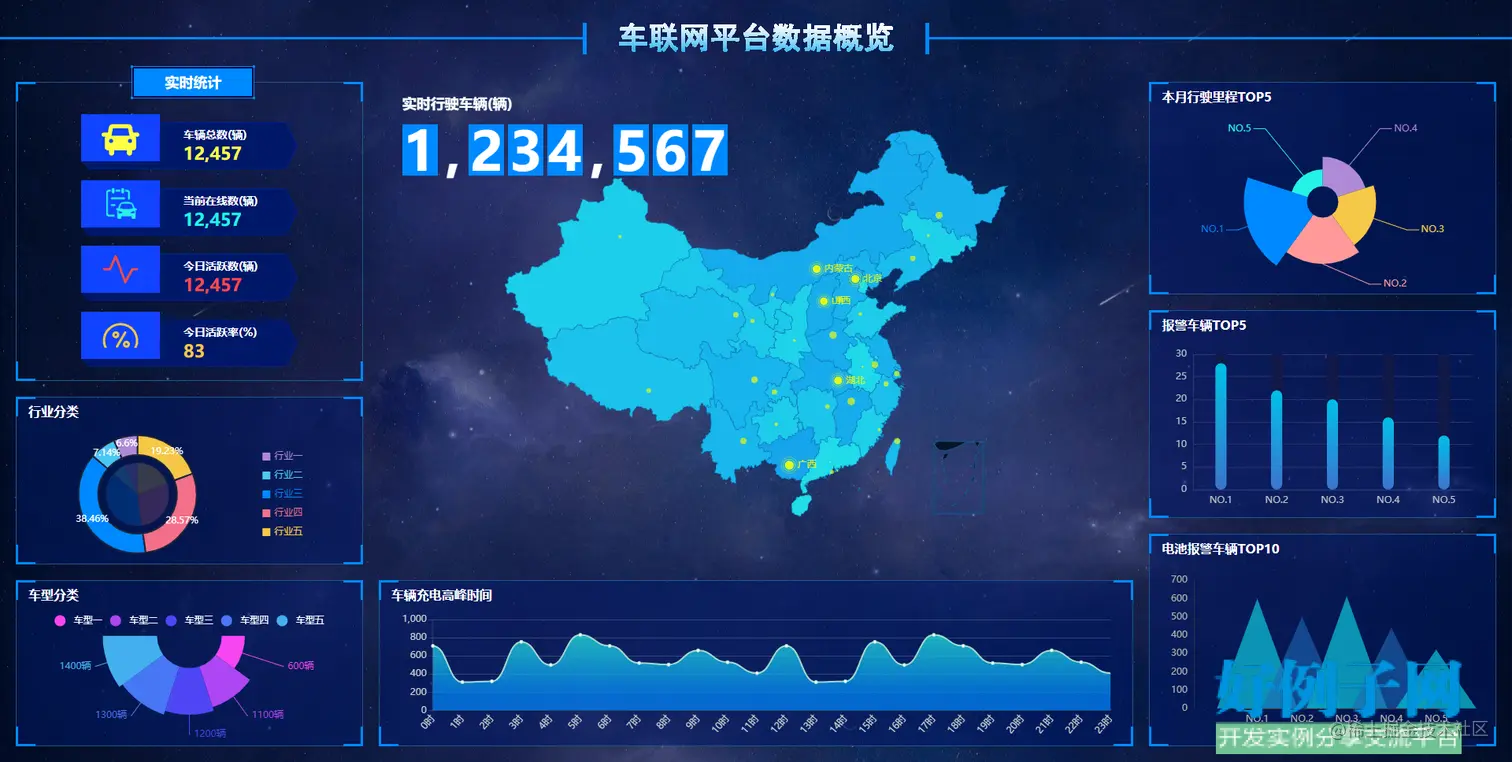

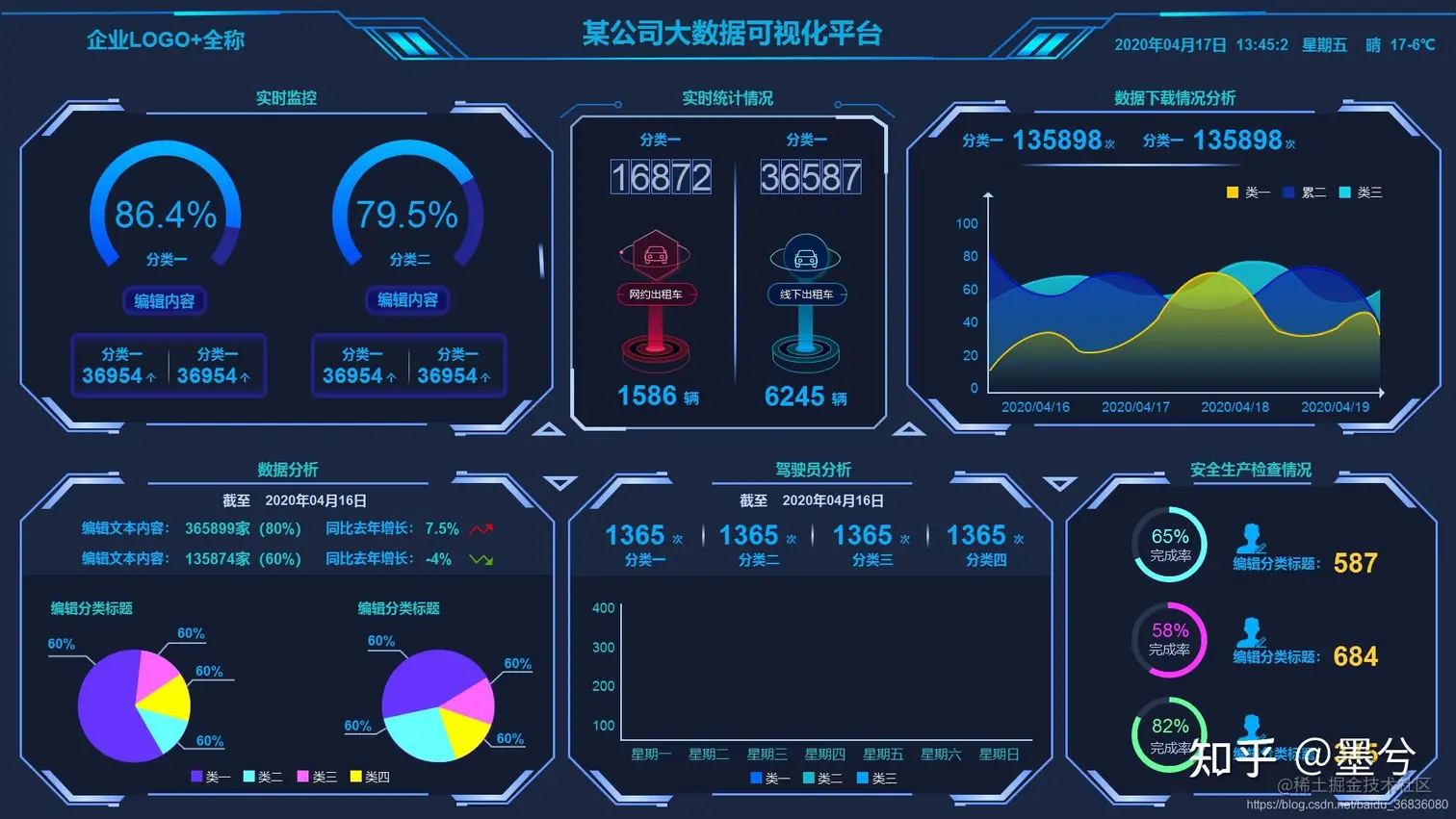

3.大屏效果展示
二、大屏需求分类
博主近三个月接触到了两种大屏。

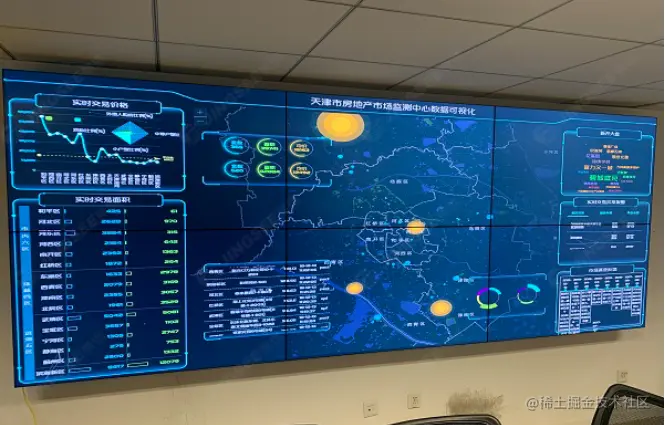

1.固定尺寸的“真实”大屏
一般使用在企业的巨大的显示器上 用来展示、监测数据情况,一般是不需要频繁操作的。这种只在固定大的屏幕上的大屏,完全可以不使用自适应方案。
2.系统使用的“驾驶舱”页面
之所以叫驾驶舱就是因为他看起来很像,有很多面板数据,并且很有可能有相关操作触发变化。

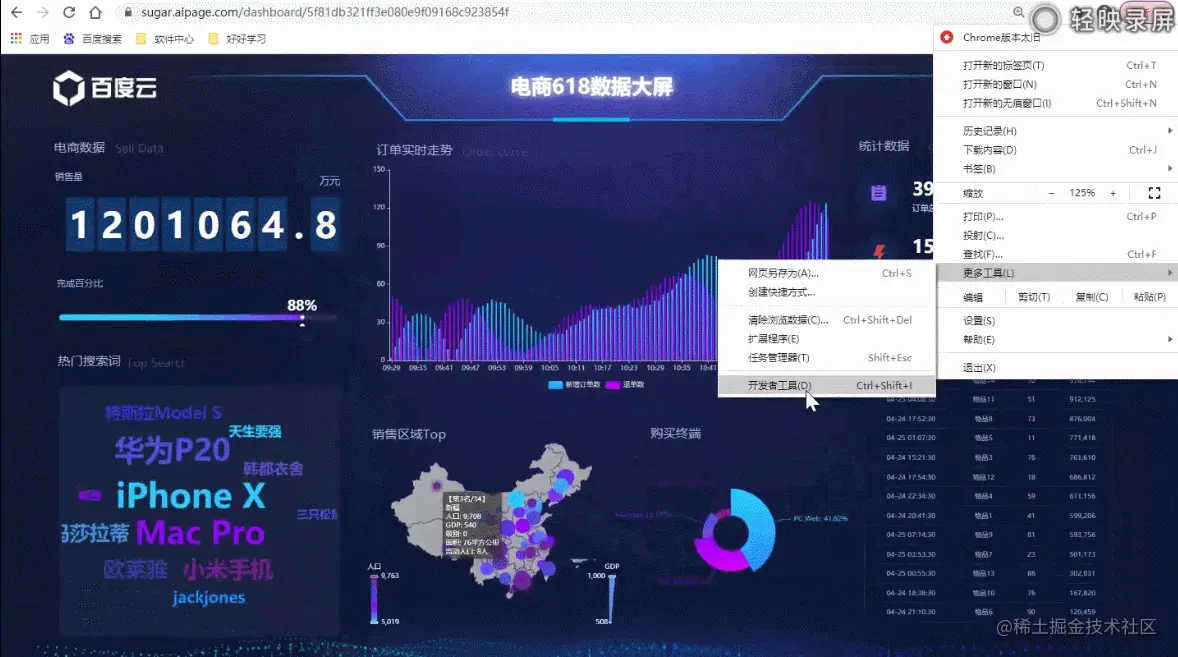

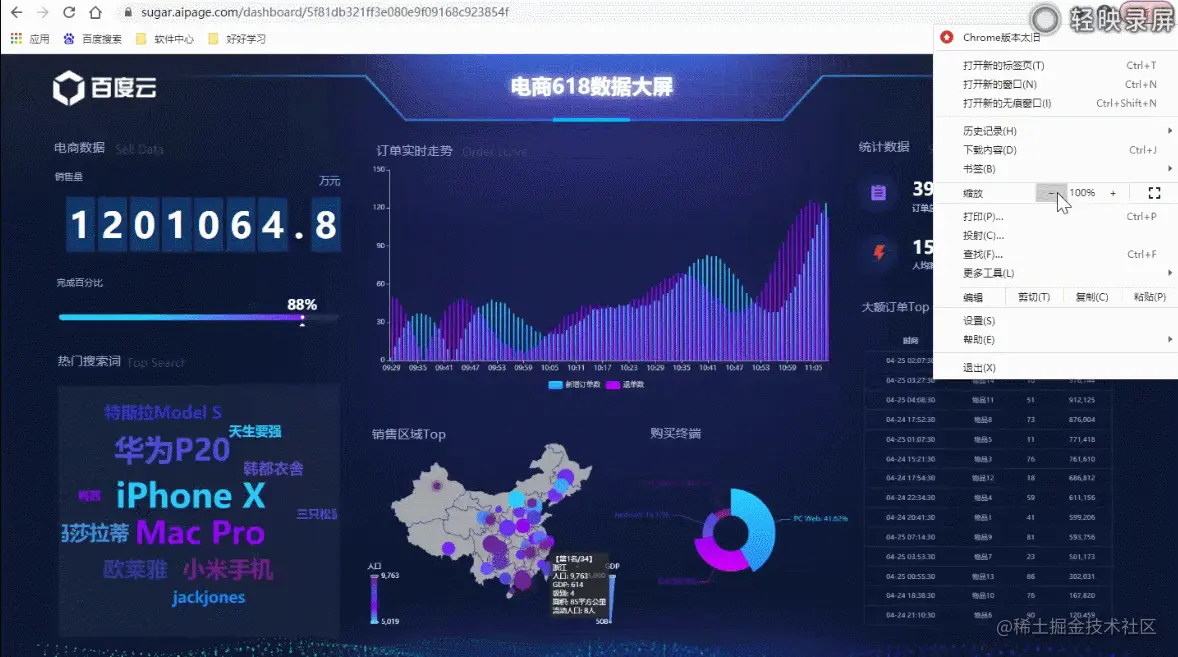

一般用于系统的首页,帮助用户了解数据的变化,总览系统功能,并能快速链接到功能页面。这种在系统里面的大屏,潜在含义就是需要适应任何分辨率的电脑,因此需要做大屏的自适应。 效果如图:
可以根据页面大小缩放调整宽高,始终保持原始比例,并且画质清除,保证在任何屏幕上都能够展示完全。
三、大屏自适应
1.前端自适应解决方案
(1)使用flex布局
要点: 使用flex各种布局,结合元素使用百分比
使用场景: H5页面、简单后台业务系统页面
(2)使用rem单位
参考链接:前端自适应实现方法_前端学习笔记-DS的博客-CSDN博客_前端自适应
2.大屏自适应最优解决方案 ==> transform:scale
大屏使用rem 耗时 而且对浏览器最小字体不支持,
使用transform:scale可以节省百分之九十工作量 好处不多说:看一篇文章 学习一下 咱们再来实战!
四、实战开始【速看!重点】
1.创建一个组件SacleBox
<div
class="ScaleBox"
ref="ScaleBox"
:style="{
width: width + 'px',
height: height + 'px',
}"
>
<slot></slot>
</div>
</template>
<script>
export default {
name: "ScaleBox",
props: {},
data() {
return {
scale: 0,
width: 1920,
height: 1080,
};
},
mounted() {
this.setScale();
window.addEventListener("resize", this.debounce(this.setScale));
},
methods: {
getScale() {
// 固定好16:9的宽高比,计算出最合适的缩放比
const { width, height } = this;
const wh = window.innerHeight / height;
const ww = window.innerWidth / width;
console.log(ww < wh ? ww : wh);
return ww < wh ? ww : wh;
},
setScale() {
// 获取到缩放比例,设置它
this.scale = this.getScale();
if (this.$refs.ScaleBox) {
this.$refs.ScaleBox.style.setProperty("--scale", this.scale);
}
},
debounce(fn, delay) {
const delays = delay || 500;
let timer;
return function () {
const th = this;
const args = arguments;
if (timer) {
clearTimeout(timer);
}
timer = setTimeout(function () {
timer = null;
fn.apply(th, args);
}, delays);
};
},
},
};
</script>
<style lang="scss">
#ScaleBox {
--scale: 1;
}
.ScaleBox {
position: absolute;
transform: scale(var(--scale)) translate(-50%, -50%);
display: flex;
flex-direction: column;
transform-origin: 0 0;
left: 50%;
top: 50%;
transition: 0.3s;
z-index: 999;
// background: rgba(255, 0, 0, 0.3);
}
</style>
2.引用组件
export default {
name: "bigScreen",
components: {
ScaleBox,
},
data() {
return {
// ----------------------------------------------------------------
}
}

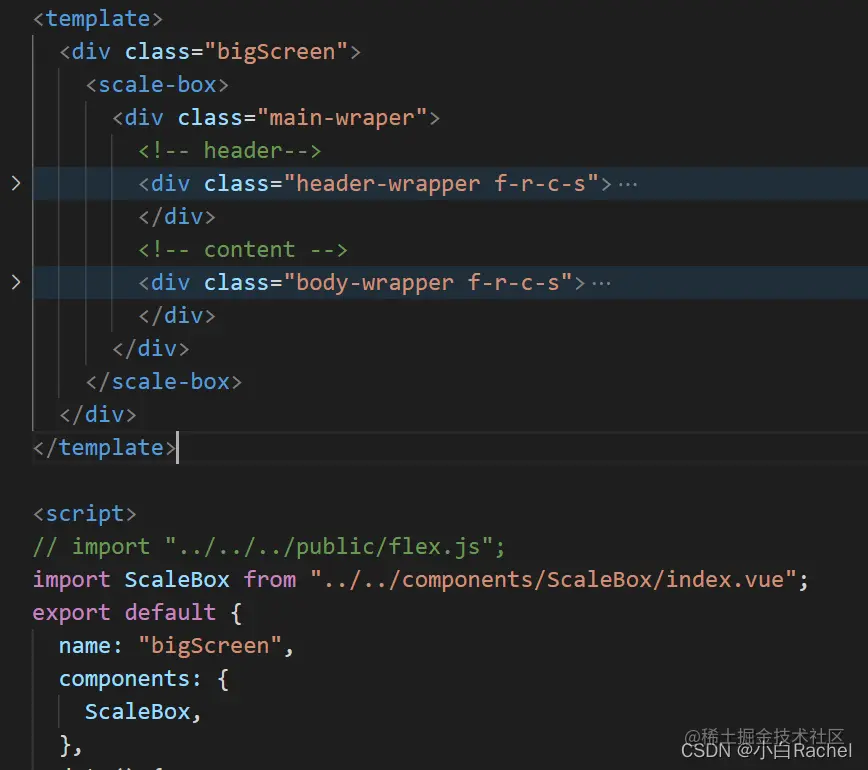

3.用ScaleBox组件包裹整个页面

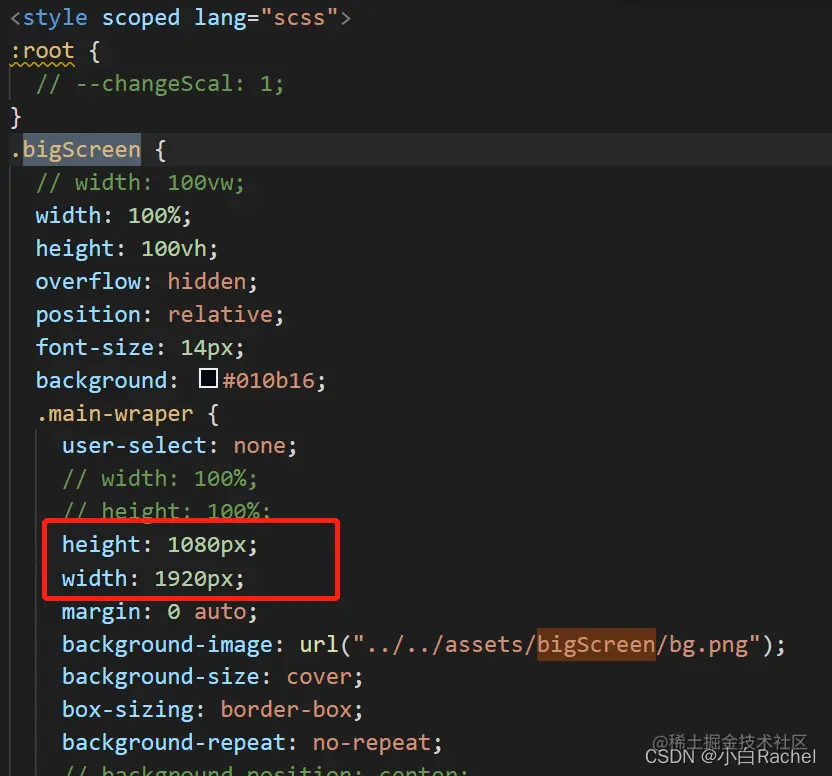

4.码自己页面
注意: (1)使用px做单位,不使用rem
(2)ScaleBox内部页面元素最大的盒子按照19201080为容器 严格计算。所有宽高加起来为19201080
(3)最好不要使用百分比分配宽高
至此应该可以完成大屏自适应了,组件化之后也更好用,前期可以直接单独写页面,最后再加上ScaleBox即可,是非常方便简洁的方法。
大家有问题欢迎及时反馈
