LightningChart数据可视化图形控件使用篇7-ViewXY·X轴

LightningChart数据可视化
625 阅读6分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

X 轴

X轴分度和网格设置与Y轴的设置一样。所以之前章节所介绍的属性与功能也同样可以应用到X轴。但是，X轴有几个与实时滚动相关的属性，这是Y轴没有的。

实时监控滚动

演示实例： Billion Points; （温度图）Temperature graph; Thread-fed multi-channel data

当制定一个实时监控方案时，必须滚动X轴来正确显示当前的监控位置，这通常是最新信号点的时间戳。在将新的信号点设置为一个系列之后，将ScrollPosition属性设置为最新的一次时间戳。

// 将实时监控滚动条位置设置为最新的X值
chart.ViewXY.XAxes[0].ScrollPosition = latestDataPoint.X;

LightningChart中有几个滚动模式可选，使用ScrollMode属性可以进行选择。

chart.ViewXY.XAxis[0].ScrollMode = XAxisScrollMode.Scrolling;

None （不滚动）

此为默认选项。当设置ScrollPosition为None时，即应用不滚动模式。在不适用实时监控的时候通常选择这一项。

Stepping （步进）

当采集到的数据到达X轴的末端时，带有所有系列数据的轴按步进间隔向左移动。每当到达X轴末端时，都执行一次移动。步进值的范围可以通过定义SteppingInterval属性来设置。

chart.ViewXY.XAxes[0].SteppingInterval = 3;

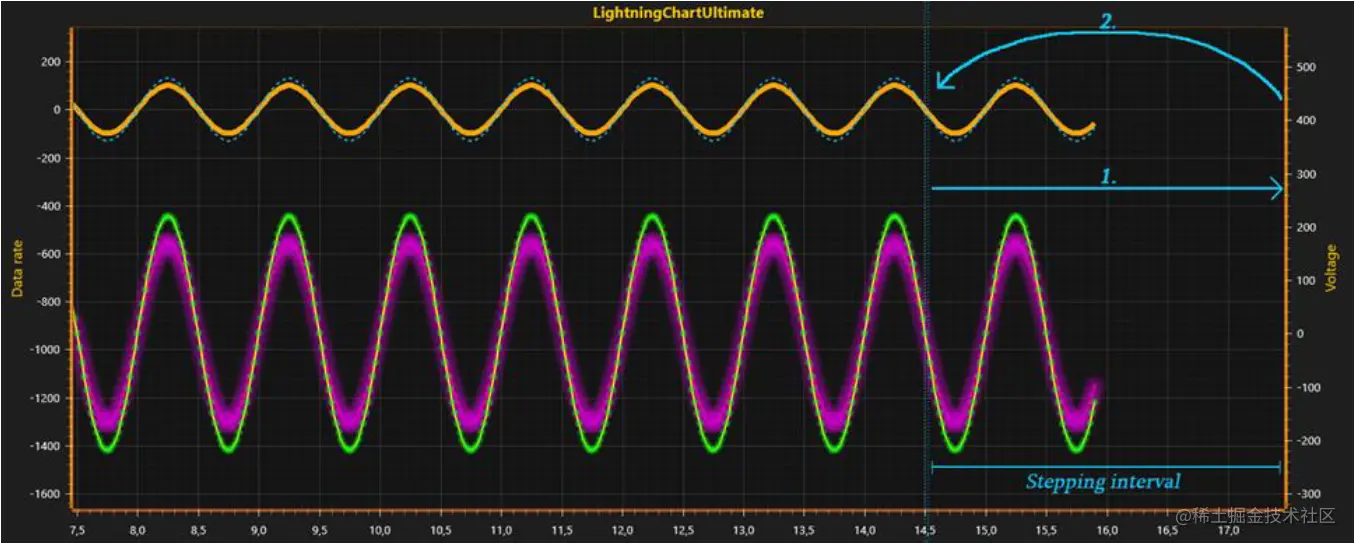

微信截图_20220425102100.png 图：X 轴的滚动模式：步进stepping

Scrolling（滚动）

X轴开始保持静止状态，待滚动间隔到达设定值后，带有所有系列的X轴会连续向左移动。如果要在滚动位置抵达X轴末端时再让滚动生效，则设置ScrollingGap 为0。ScrollingGap属性的定义为图形宽度的百分比。

chart.ViewXY.XAxes[0].ScrollingGap = 15;

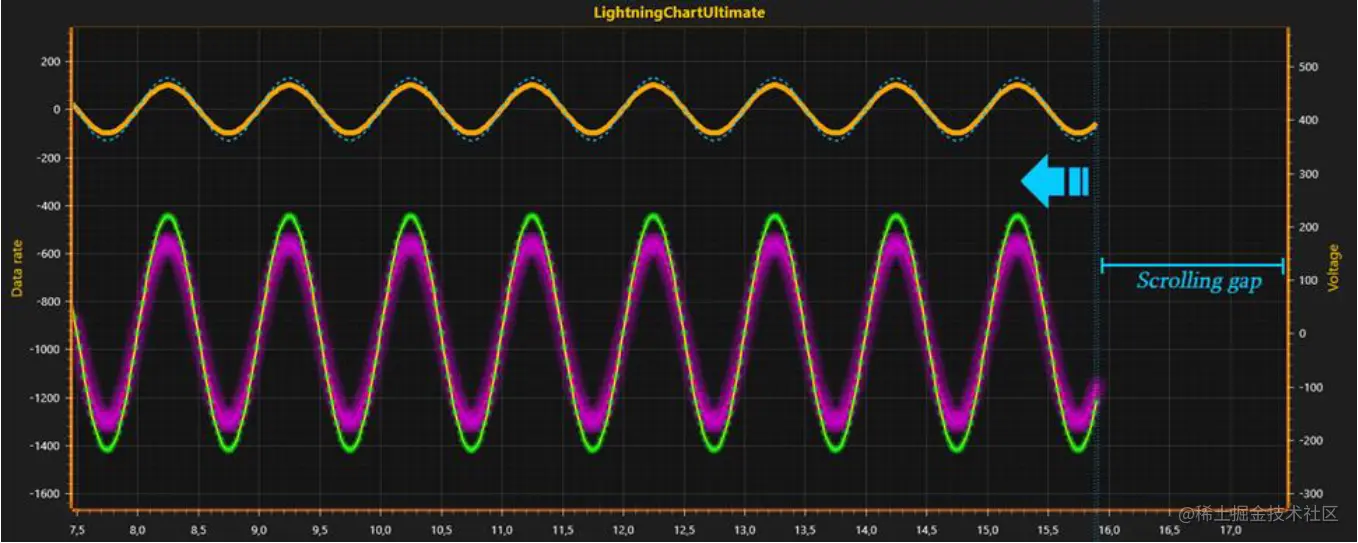

微信截图_20220425102212.png 图：X轴滚动模式：滚动 scrolling

滚动过程中波形稳定

当使用series.AddPoints（）、AddValues（）或 AddSamples（）-方法后，LightningChart支持实时信号的增量渲染数据构建。这意味着仅从新的数据部分计算渲染数据，并与现有的渲染数据相结合。

PointLineSeries、SampleDataSeries、AreaSeries 和 HighLowSeries 具有一个特定的属性用于ScrollMode = Scrolling，可影响滚动系列的视觉稳定性，保持波形特性。该属性叫做 ScrollingStabilizing.

chart.ViewXY.PointLineSeries[0].ScrollingStabilizing = true;

在启用ScrollingStabilizing后，浮点坐标四舍五入到最近的整数坐标，结果得到一个视觉上稳定的、无波动的波形。多数情况下，这是一个最佳的方法。不过，在四舍五入坐标时，相位信息可能会有略微的失真。

在启用 ScrollingStabilizing 后，数据渲染使用浮点坐标，而当GPU决定像素坐标时，浮点坐标以轻微波动的波形出现。这带来了更好的视觉特性，特别是在显示正弦数据时，几乎每隔一个像素就会有一次上下转变。

要使用增量渲染数据构造，须按如下方式添加新点

        chart.BeginUpdate（）;
        series.AddPoints（array,false）;
        xAxis.ScrollPosition = latestXValue;
        chart.EndUpdate（）;

调用InvalidateData（），可以随时刷新渲染数据

        chart.BeginUpdate（）;
        series.AddPoints（array,false）;
        series.InvalidateData（）;
        xAxis.ScrollPosition = latestXValue;
        chart.EndUpdate（）;

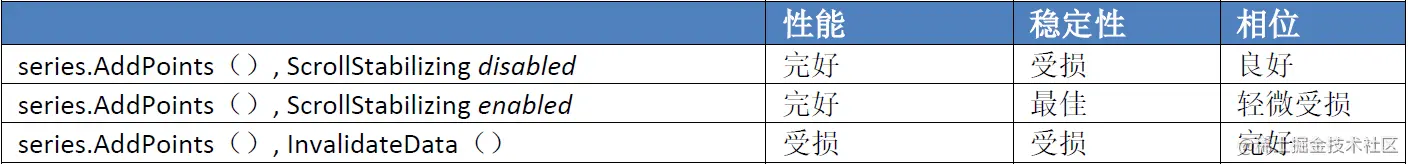

微信截图_20220425102439.png 表：滚动过程中波形稳定

扫掠

在扫描模式下的实时监控视图可能是用户友好度最高的。该模式中使用两条X轴。第一条轴采集满后，出现一个扫描间隔，然后第二个X轴扫过第一个。两个X轴都显示各自的值标签。 SweepingGap 属性的定义为图形宽度的百分比。

chart.ViewXY.XAxes[0].SweepingGap = 5;

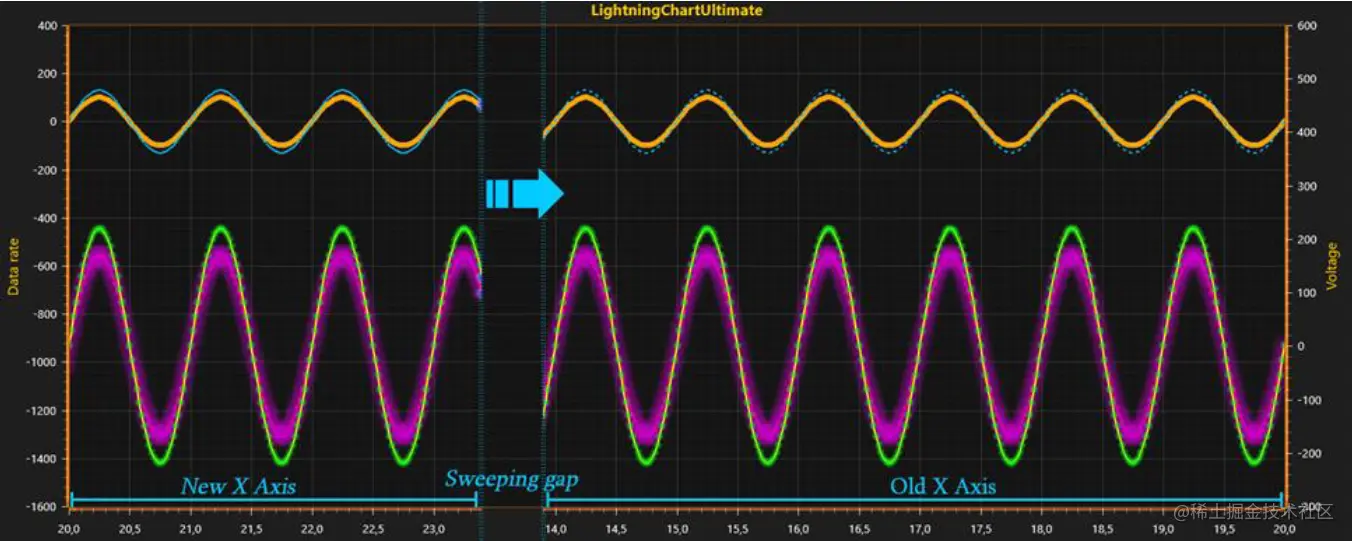

微信截图_20220425102542.png 图： X轴滚动模式： 扫掠

触发（Triggering）

X轴位置由超过或低于触发位准的系列值决定。使用 Triggering 属性可设置触发选项。通过启用Triggering.TriggeringActive属性可以设置触发为激活状态。

必须将一个系列设置为触发系列。可接受的触发系列类型有PointLineSeries 和 SampleDataSeries。使用Triggering.TriggerLevel可设置触发Y level 。使用Triggering.TriggeringXPosition可按图形宽度的百分比的方式，确定水平绘制位准触发点的位置。

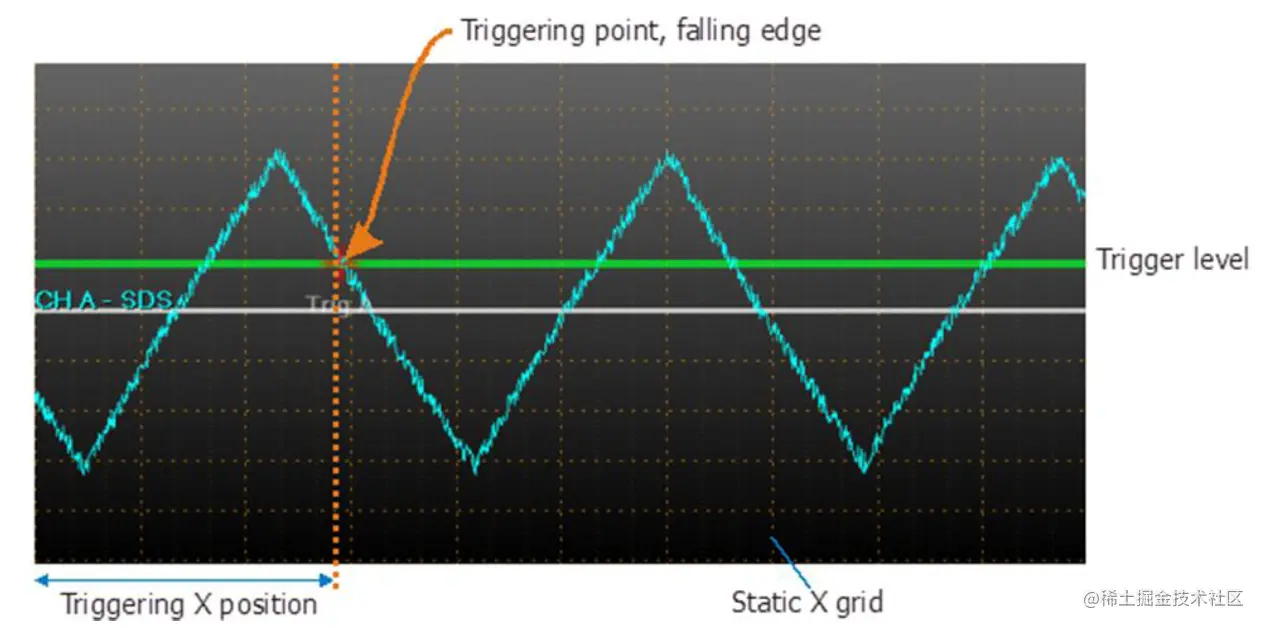

微信截图_20220425102947.png 图：X轴滚动模式：由静态X网格触发

当使用触发的X轴滚动位置时，通常不适合显示带有值和网格的常规X轴，因为该位置根据输入的系列数据会从一个位置跳到另一个位置。

• 方法 1：使用静态X网格。通过设置XAxis.Visible = false（或者LabelsVisible = false， MajorGrid.Visible = false 并且 MinorGrid.Visible = false），可以隐藏常规的X轴对象。然后，设置Triggering.StaticMajorXGridOptions和Triggering.StaticMinorXGridOptions来显示静态X网格。

• 方法 2：使用首选刻度创建另一条X轴，并设置为ViewXY 集合 。不要为该系列 分配第二条X轴。

对于刻度指示，使用Y轴的MiniScale 或定义一个Annotation 对象（参阅第 6.21章节）来显示值域范围 ，例如“200 ms/div”。

刻度中断（Scale breaks）

演示示例： Scale breaks; Stock course with previous close

从第8版本开始，X轴支持ScaleBreaks。采用ScaleBreaks 可以将特定的X值域范围排除在外，例如不活跃的交易时间/日期或机器停产时间。所有分配到指定X轴的系列都被剪切，包括轴和标签。

可以使用ScaleBreaks的情况是有限制的：必须设置ScrollMode 为 ‘None’ ，同时设置 ScaleType 为 ‘Linear’。

在X轴的ScaleBreaks 集合中插入ScaleBreak 对象。

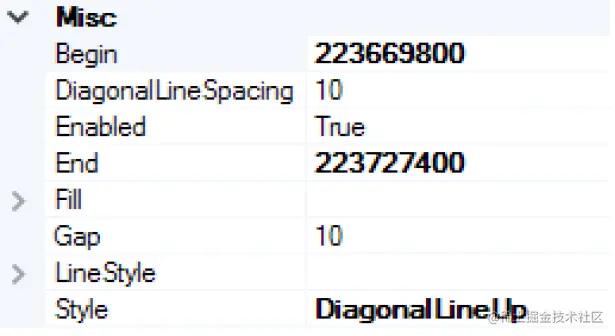

微信截图_20220425103306.png 图：ScaleBreak 属性

用Begin 和End 可以指定中断的范围，二者是以轴值的形式设置，不是DateTimes 。如果要采用DateTimes可以使用axis.DateTimeToAxisValue来进行转换。

间隔宽度可以用Gap进行调整，如果不显示间隔也可以设为0。用Style 可以对间隔外观进行配置。

• 设置 Style = ‘Fill’，用Fill属性调整填充样式。

• 设置Style = ‘DiagonalLineUp’ 或 ‘DiagonalLineDown’，用DiagonalLineSpacing和LineStyle属性调整外观。

设置 Enabled = False，可取消中断。

PointLineSeries、 AreaSeries 和 HighLowSeries 具有 ContinuousOverScaleBreak 属性。启动该属性后，可以在间距之间绘制一条连接线。

微信截图_20220425103436.png 图：原始交易数据，周一至周五，上午10点至下午6点。没有应用ScaleBreaks。大部分时间范围内并没有数据，这是因为证券交易所已经关闭，难以看到必要的信息。PointLineSeries 从收市值开始跳变。

微信截图_20220425103511.png 图：应用ScaleBreaks可消除无活动交易时间。这样就有更多屏幕空间能显示出重要的数据。Style = Fill, Gap = 10. PointLineSeries从收市值开始跳变, PointLineSeries.ContinuousOverScaleBreak = True.

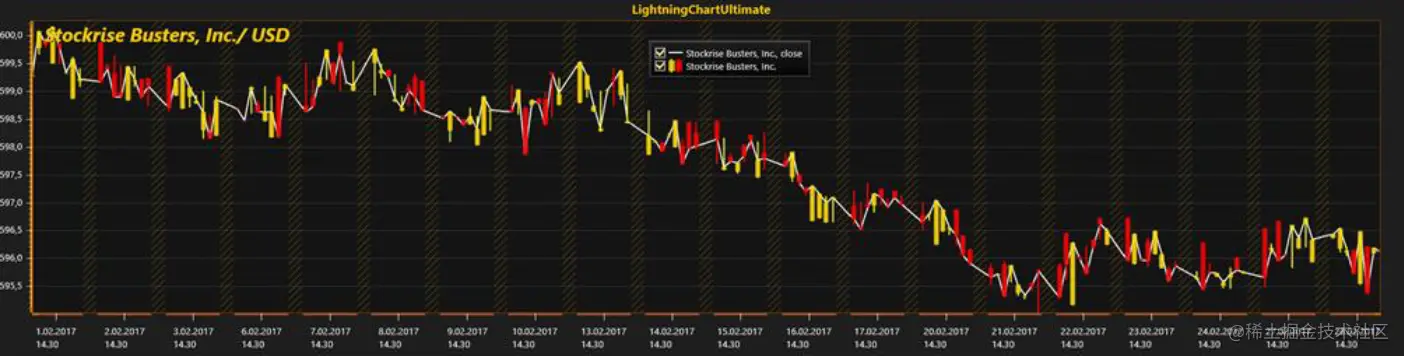

微信截图_20220425103551.png 图：在无活动交易时间应用ScaleBreaks； Style = DiagonalLinesUp, Gap = 20. PointLineSeries.ContinuousOverScaleBreak = True.

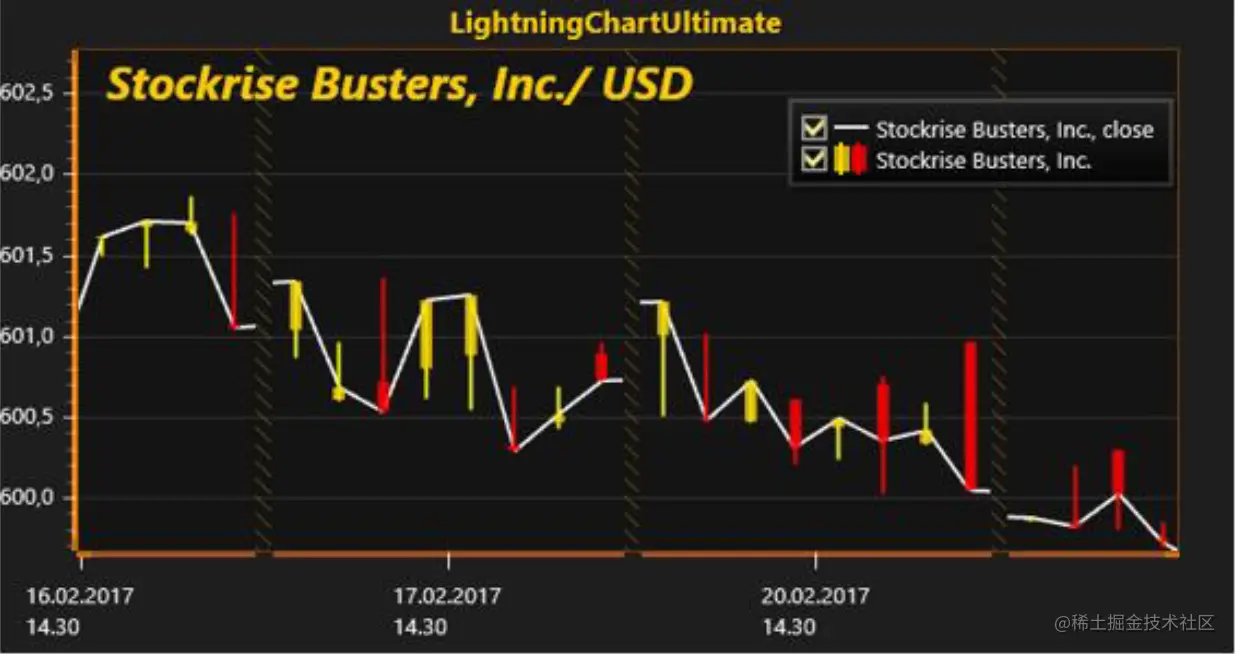

微信截图_20220425103645.png 图：PointLineSeries.ContinuousOverScaleBreak = False. 在间隔间，前一点到下一点的线不相连。相反，这些线继续保持原来的方向，就像没有定义尺度中断一样。
