UnityShader_屏幕后处理之高斯模糊

本文已参与[新人创作礼]活动，一起开启掘金创作之路
原理： 高斯方程公式如下 $G(x,y) =\frac{1}{2πσ^2}e^{-\frac{x^2+y^2}{2σ^2}}$ 其中σ（标准差）一般取值为1；x、y为当前位置到卷积中心的距离，将上述公式带入到5X5的高斯核中，可以得到下面的高斯核m(1~25)

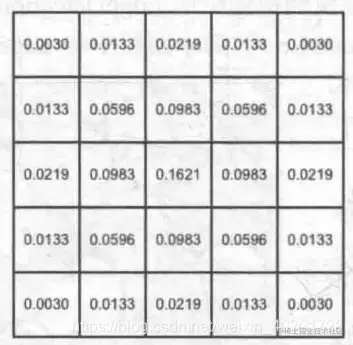

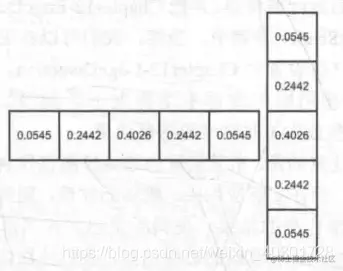

$\sum_{i=1}^{25} m(i)=0.9816$ 归一化（将每个元素除以上面的和）得到下图高斯核 因此我们只需要利用上面的高斯核计算出包括远点在内的25个点的RBGA的和就是该点新的RBGA。 但是上面需要计算25个点，计算量十分大，我们可以利用高斯方程的降维性质，即 G(x，y)=G(x)×G(y)使原本的渲染可以变成先进行水平方向的(x)渲染，再将渲染过后的进行垂直方向(y)的渲染来降低计算的复杂度 推导过程如下： $G(x,y) =\frac{1}{2πσ^2}e^{-\frac{x^2+y^2}{2σ^2}} =\frac{1}{2πσ^2}e^{-\frac{x^2}{2σ^2}}× \frac{1}{2πσ^2}e^{-\frac{y^2}{2σ^2}} =G(x)×G(y)$ 因此高斯核可以转化为如下图（同样是利用公式求出对应值，然后再进行归一化） 通过观察可以发现，上述的权重值实际上只有3个（后面代码中会提到） 上代码（代码出自《UnityShader入门精要》）

//Shader部分的代码
Shader "Unity Shaders Book/Chapter 12/Gaussian Blur" {
	Properties {
		_MainTex ("Base (RGB)", 2D) = "white" {}
		_BlurSize ("Blur Size", Float) = 1.0 //采样间隔
	}
	CGINCLUDE

	#include "UnityCG.cginc"

	sampler2D _MainTex;
	half4 _MainTex_TexelSize;
	float _BlurSize;

	struct v2f {
		float4 pos : SV_POSITION;
		half2 uv[5]: TEXCOORD0;
	};

	v2f vertBlurVertical(appdata_img v) {
		v2f o;
		o.pos = UnityObjectToClipPos(v.vertex);

		half2 uv = v.texcoord;

		o.uv[0] = uv;//0
		o.uv[1] = uv + float2(0.0, _MainTex_TexelSize.y * 1.0) * _BlurSize;//右1
		o.uv[2] = uv - float2(0.0, _MainTex_TexelSize.y * 1.0) * _BlurSize;//左1
		o.uv[3] = uv + float2(0.0, _MainTex_TexelSize.y * 2.0) * _BlurSize;//右2
		o.uv[4] = uv - float2(0.0, _MainTex_TexelSize.y * 2.0) * _BlurSize;//左2

		return o;
	}

	v2f vertBlurHorizontal(appdata_img v) {
		v2f o;
		o.pos = UnityObjectToClipPos(v.vertex);

		half2 uv = v.texcoord;

		o.uv[0] = uv;//0
		o.uv[1] = uv + float2(_MainTex_TexelSize.x * 1.0, 0.0) * _BlurSize;//右1
		o.uv[2] = uv - float2(_MainTex_TexelSize.x * 1.0, 0.0) * _BlurSize;//左1
		o.uv[3] = uv + float2(_MainTex_TexelSize.x * 2.0, 0.0) * _BlurSize;//右2
		o.uv[4] = uv - float2(_MainTex_TexelSize.x * 2.0, 0.0) * _BlurSize;//左2

		return o;
	}

	//取周围及自身共5个点的颜色采样值累加
	fixed4 fragBlur(v2f i) : SV_Target {
		float weight[3] = {0.4026, 0.2442, 0.0545};//权重列表（对称的，实际上是5个）

		fixed3 sum = tex2D(_MainTex, i.uv[0]).rgb * weight[0];// 0

		for (int it = 1; it < 3; it++) {
			sum += tex2D(_MainTex, i.uv[it*2-1]).rgb * weight[it];//右1、右2
			sum += tex2D(_MainTex, i.uv[it*2]).rgb * weight[it];//左1、左2
		}

		return fixed4(sum, 1.0);
	}

	ENDCG

	SubShader {
		ZTest Always Cull Off ZWrite Off

		Pass {
			//命名之后可以重复利用该Pass
			NAME "GAUSSIAN_BLUR_VERTICAL"

			CGPROGRAM

			#pragma vertex vertBlurVertical
			#pragma fragment fragBlur

			ENDCG
		}

		Pass {
			NAME "GAUSSIAN_BLUR_HORIZONTAL"

			CGPROGRAM

			#pragma vertex vertBlurHorizontal
			#pragma fragment fragBlur

			ENDCG
		}
	}
	FallBack "Diffuse"
}

//C#部分的关键代码
void OnRenderImage (RenderTexture src, RenderTexture dest) {
		if (material != null) {
			int rtW = src.width/downSample;
			int rtH = src.height/downSample;

			RenderTexture buffer0 = RenderTexture.GetTemporary(rtW, rtH, 0);
			buffer0.filterMode = FilterMode.Bilinear;

			Graphics.Blit(src, buffer0);

			for (int i = 0; i < iterations; i++) {
				//每次图像叠加的像素采样距离
				material.SetFloat("_BlurSize", 1.0f + i * blurSpread);

				//存储垂直渲染后的图片
				RenderTexture buffer1 = RenderTexture.GetTemporary(rtW, rtH, 0);

				// 使用第一个pass（垂直模糊）渲染
				Graphics.Blit(buffer0, buffer1, material, 0);

				RenderTexture.ReleaseTemporary(buffer0);
				buffer0 = buffer1;
				//存储水平渲染后的图片
				buffer1 = RenderTexture.GetTemporary(rtW, rtH, 0);

				// 使用第二个pass（水平模糊）渲染
				Graphics.Blit(buffer0, buffer1, material, 1);

				RenderTexture.ReleaseTemporary(buffer0);
				buffer0 = buffer1;
			}

			Graphics.Blit(buffer0, dest);
			RenderTexture.ReleaseTemporary(buffer0);
		} else {
			Graphics.Blit(src, dest);
		}
	}

C#部分简单讲解一下： 1、这里的Shader必须搭配C#脚本使用 2、C#脚本中控制模糊的主要有三个变量，分别是**downSample（采样缩小尺寸）、iterations（迭代次数）、blurSpread（模糊扩散），**这三个变量都是值越大，得到的图案就越模糊。 核心： 进行 iterations 的迭代渲染，即 循环{进行shader中的垂直模糊，保存模糊后图片，将模糊后的图片再次进行shader中的水平模糊，保存模糊后图片} ，在模糊后的图片基础上进行多次模糊，并且通过设置 blurSpread ，以达到每次模糊的范围不断扩大的效果

material.SetFloat("_BlurSize", 1.0f + i * blurSpread);

还有一个值是 downSample ，采样一个图片的时候后，我们采样的点越少，图片就越模糊

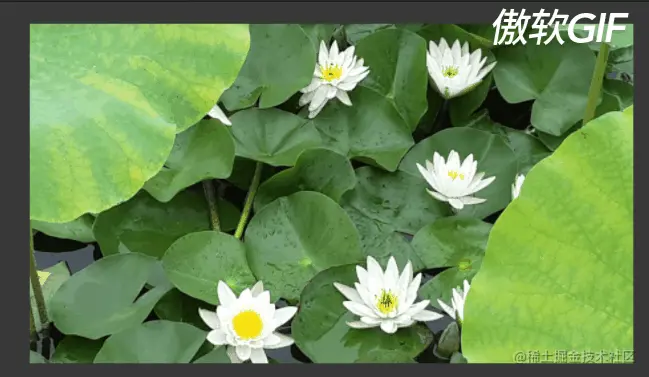

3张gif分别是 1、downSample 由0不断变大 2、iterations 由0不断变大 3、在 iterations=5的情况下，blurSpread 由0不断变大（如果迭代次数≤1，这个值变化是没有用的，原因可以看看C#代码的blurSpread 那条代码 ） 完整代码的可以去找《UnityShader入门精要》 冯乐乐版本
