玻璃效果实现原理：
先抓取一张玻璃后面景象的贴图tex；将tex根据玻璃法线纹理做一个扭曲得到 color1；
计算玻璃本身的反射颜色（使用上篇说得天空盒子）color2；
将color1和color2按照一定比例混合；
Shader "Unity Shaders Book/Chapter 10/Glass Refraction" {
Properties {
_MainTex ("Main Tex", 2D) = "white" {}
_BumpMap ("Normal Map", 2D) = "bump" {}
_Cubemap ("Environment Cubemap", Cube) = "_Skybox" {}
_Distortion ("Distortion", Range(0, 10000)) = 10 //扭曲程度
_RefractAmount ("Refract Amount", Range(0.0, 1.0)) = 1.0 //混合系数，反射和屏幕截取图混合系数
}
SubShader {
Tags { "Queue"="Transparent" "RenderType"="Opaque" }
GrabPass { "_RefractionTex" } //利用屏幕后处理技术抓取的物体后面抓取图
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
sampler2D _MainTex;
float4 _MainTex_ST;
sampler2D _BumpMap;
float4 _BumpMap_ST;
samplerCUBE _Cubemap;
float _Distortion;
fixed _RefractAmount;
sampler2D _RefractionTex;
float4 _RefractionTex_TexelSize;//纹素 纹素=1/像素 256*256图片的纹素大小为(1/256,1/256)，就是单位像素的大小，作为屏幕大小的度量单位
struct a2v {
float4 vertex : POSITION;
float3 normal : NORMAL;
float4 tangent : TANGENT;
float2 texcoord: TEXCOORD0;
};
struct v2f {
float4 pos : SV_POSITION;
float4 scrPos : TEXCOORD0;
float4 uv : TEXCOORD1;
float4 TtoW0 : TEXCOORD2;
float4 TtoW1 : TEXCOORD3;
float4 TtoW2 : TEXCOORD4;
};
v2f vert (a2v v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
//计算屏幕坐标
o.scrPos = ComputeGrabScreenPos(o.pos);
o.uv.xy = TRANSFORM_TEX(v.texcoord, _MainTex);
o.uv.zw = TRANSFORM_TEX(v.texcoord, _BumpMap);
float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
fixed3 worldNormal = UnityObjectToWorldNormal(v.normal);
fixed3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
fixed3 worldBinormal = cross(worldNormal, worldTangent) * v.tangent.w;
o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);
return o;
}
fixed4 frag (v2f i) : SV_Target {
float3 worldPos = float3(i.TtoW0.w, i.TtoW1.w, i.TtoW2.w);
fixed3 worldViewDir = normalize(UnityWorldSpaceViewDir(worldPos));
// 从法线纹理图提取出法线方向
fixed3 bump = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
// 计算法线空间中的扭曲偏移量
// 详解：法线的x,y 方向 * 扭曲 * 纹素（单位） = 纹素单位下的偏移
float2 offset = bump.xy * _Distortion * _RefractionTex_TexelSize.xy;
//对原屏幕获取坐标的z方向做一个偏移，其实不使用i.scrPos.z 也可以的，这里的作用暂时不清楚，希望有好心人解惑！
i.scrPos.xy = i.scrPos.xy + offset * i.scrPos.z;
//计算折射颜色，关于i.scrPos.xy/i.scrPos.w 其实是屏幕坐标，其原理在后面会详说
fixed3 refrCol = tex2D(_RefractionTex, i.scrPos.xy/i.scrPos.w).rgb;
//将切线空间法线转为世界空间下
bump = normalize(half3(dot(i.TtoW0.xyz, bump), dot(i.TtoW1.xyz, bump), dot(i.TtoW2.xyz, bump)));
fixed3 reflDir = reflect(-worldViewDir, bump);
fixed4 texColor = tex2D(_MainTex, i.uv.xy);
//计算反射颜色
fixed3 reflCol = texCUBE(_Cubemap, reflDir).rgb * texColor.rgb;
//反射折射的混合比例
fixed3 finalColor = reflCol * (1 - _RefractAmount) + refrCol * _RefractAmount;
return fixed4(finalColor, 1);
}
ENDCG
}
}
FallBack "Diffuse"
}

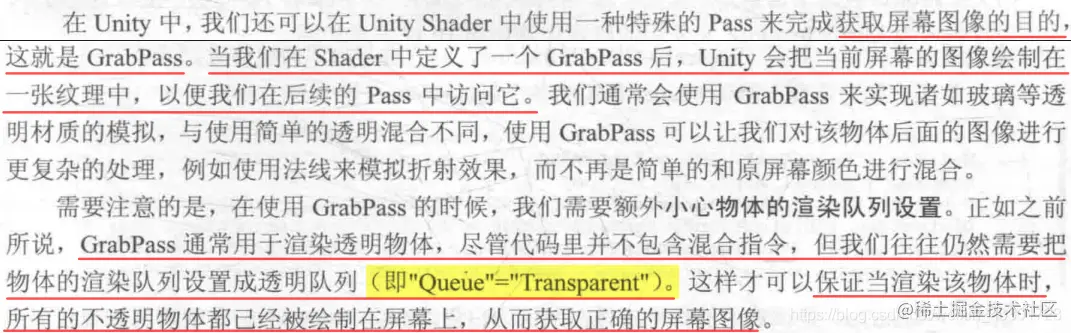

关于GrabPass的使用说明如下图，摘自《UnityShader入门精要》 冯乐乐！
填坑（下面的推导都是建立在透视投影的基础上）
1、视口坐标推导
文章中唯一比较难懂的地方是下面代码的 i.scrPos.xy/i.scrPos.w ，其实在之前的镜像水面的时候已经用过了，但是当时没有去深入研究，几天来填这个坑。
o.pos = UnityObjectToClipPos(v.vertex);
o.scrPos = ComputeGrabScreenPos(o.pos);
.
.
.
.
fixed3 refrCol = tex2D(_RefractionTex, i.scrPos.xy/i.scrPos.w).rgb;
首先，我们要知道这个东西计算的是 模型的 “视口坐标”！ ，在Unity当中，视口空间的左下角是(0,0)，右上角是(1,1)，就是像素宽，像素高。 下面开始推导：
1、整个过程梳理： ①模型空间->剪裁空间： UnityObjectToClipPos(v.vertex); ②剪裁空间->视口空间 （使用齐次除法转化成2D坐标） PS. ComputeGrabScreenPos(o.pos);这步其实只是为计算屏幕2D坐标做了准备 其中①又可以分成（Unity已经帮我们封装好了方法，但是要知根知底）： （1）模型空间->世界空间 （2）世界空间->观察空间/相机空间 （3）观察空间->剪裁空间 （使用投影矩阵进行转换）
2、我们令o.pos = (clipx,clipy,clipz,clipw)
PS后面会有剪裁空间相关的推导
3、把顶点从 剪裁空间 投影到 视口空间 生成对应的2D坐标，我们常用的方法是 齐次除法(透视除法) ，就是用齐次坐标系的 x、y、z 分量去除以 w 分量。 在OpenGL中，我们把这一步叫做 归一化的设备坐标(NDC)。
因此我们可以得到屏幕空间的 (x,y,z) = (clipx/clipw, clipy/clipw, clipz/clipw)

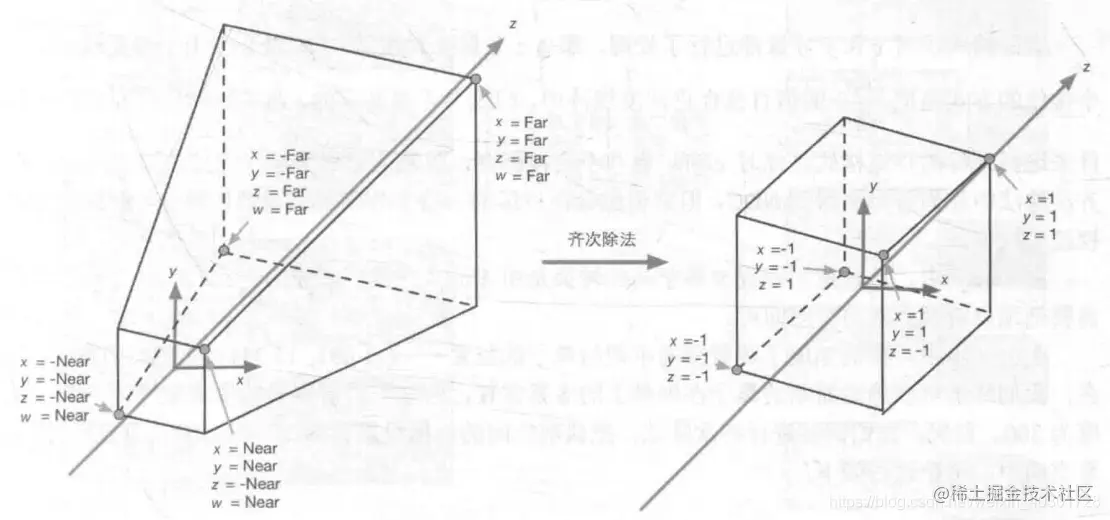

剪裁空间 经过 齐次除法(透视除法) 后会变换到一个立方体内。在OpenGL中，这个立方体的x、y、z∈[-1,1]，而在DirectX中x、y、z∈[0,1]，Unity采用了OpenGL的齐次剪裁空间，如下图。
4、接下来只要把 x、y∈[-1,1]转化到 [0,1]的区间内（视口空间的下的坐标是∈[0,1]） ，我们使用线性插值计算一下视口空间坐标
5、我们再来看看 i.scrPos 是什么东西

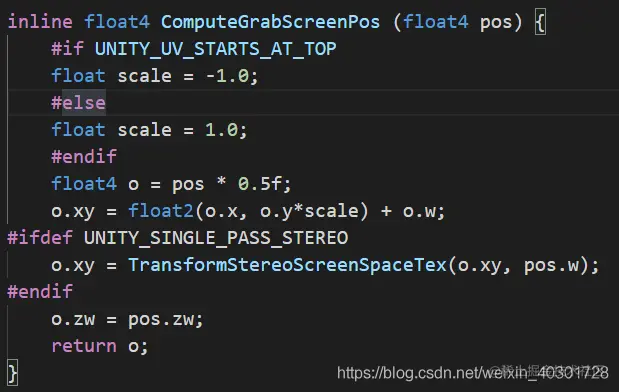

上图是从Unity的 "UnityCG.cginc" 库中找到的关于计算屏幕坐标的定义，其中宏定义UNITY_UV_STARTS_AT_TOP是判断图形api平台是否为non-OpenGL，我们是使用的OpenGL，所以scale = 1
我们得到 o = (clip
x/2 + clipw/2 , clipy/2 + clipw/2 , clipz , clipw )
所以 i.scrPos.xy/i.scrPos.w 就是
是不是与我们上面计算的视口坐标一致！
2、透视投影的投影矩阵的推导

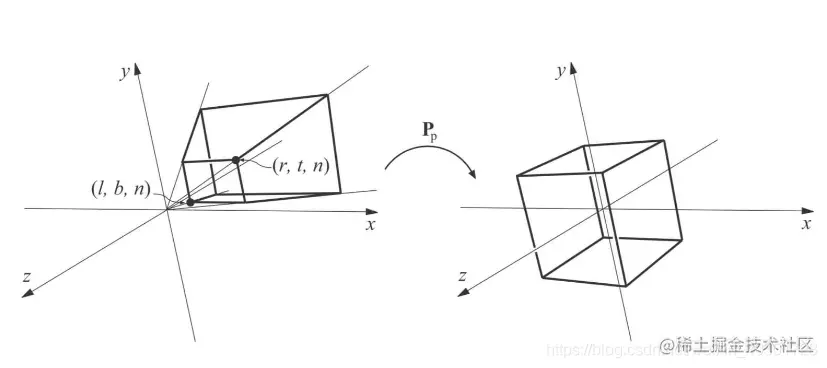

如下图， 透视投影 是将一个视椎体变换到一个正方体上

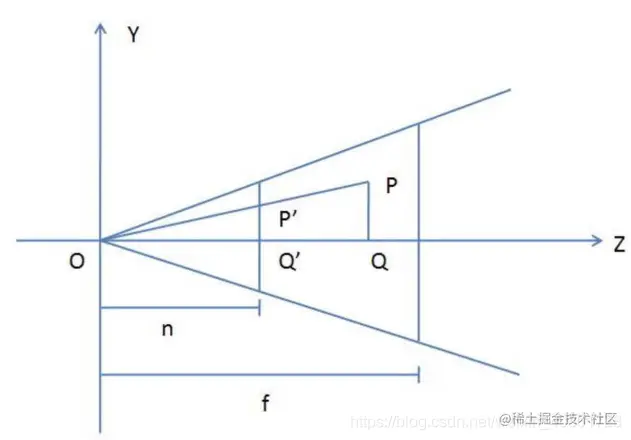

如上图所示，投影矩阵是将 视椎体 内的点 投射到 近平面 上，以上图的 P 点为例，投影点 P' 点是 P与原点O在近平面上的交点，设P=(x,y,z)，P'=(x',y',z')
利用差值算法 下面我们用反推的方法来计算
由上面最后一次经齐次除法可知，?2 = -z ，所以可以推出 b1=b2=b4=0 ,b3=-1，所以上式转为
我们知道P(x,y,z)是三角片元上的三条边上的某一个点，因此xyz两两之间存在着线性关系，我们可以得到
\begin{pmatrix}
n & 0 & 0 & 0 \\
0 & n & 0 & 0 \\
0 & 0 & a & b \\
0 & 0 & -1 & 0 \\
\end{pmatrix}*
\begin{pmatrix}
x \\
y \\
z \\
1 \\
\end{pmatrix}=
\begin{pmatrix}
nx \\
ny \\
az-b \\
-z \\
\end{pmatrix}
=>(齐次除法)=
\begin{pmatrix}
-n\frac{x}{z} \\
-n\frac{y}{z} \\
-\frac{az-b}{z} \\
1 \\
\end{pmatrix}
\begin{pmatrix}
\frac{ 2n}{r-l} & 0 & \frac{r+l}{r-l} & 0 \\
0 & \frac{ 2n}{t-b} & \frac{t+b}{t-b} & 0 \\
0 & 0 & -\frac{f+n}{f-n} & -\frac{2fn}{f-n} \\
0 & 0 & -1 & 0 \\
\end{pmatrix}
