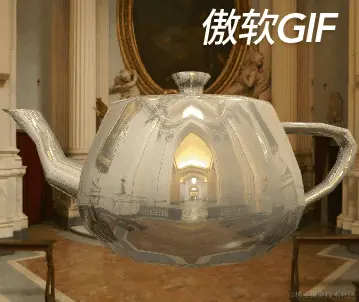

反射
反射的原理在之前的文章中已有，在此不再赘述，这里主要讲一下天空盒子纹理的采集
主要看代码中有注释的部分，其中在 texCUBE 中没有对i.worldRefl进行归一化，是因为仅仅是传递方向变量给 texCUBE ，因此无需归一化
Shader "Unity Shaders Book/Chapter 10/Reflection" {
Properties {
_Color ("Color Tint", Color) = (1, 1, 1, 1)
_ReflectColor ("Reflection Color", Color) = (1, 1, 1, 1)
_ReflectAmount ("Reflect Amount", Range(0, 1)) = 1
//天空盒子的属性定义
_Cubemap ("Reflection Cubemap", Cube) = "_Skybox" {}
}
SubShader {
Pass {
Tags { "LightMode"="ForwardBase" }
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Lighting.cginc"
#include "AutoLight.cginc"
fixed4 _Color;
fixed4 _ReflectColor;
fixed _ReflectAmount;
//天空盒子的声明
samplerCUBE _Cubemap;
struct a2v {
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f {
float4 pos : SV_POSITION;
float3 worldPos : TEXCOORD0;
fixed3 worldNormal : TEXCOORD1;
fixed3 worldViewDir : TEXCOORD2;
fixed3 worldRefl : TEXCOORD3;
};
v2f vert(a2v v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.worldNormal = UnityObjectToWorldNormal(v.normal);
o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
o.worldViewDir = UnityWorldSpaceViewDir(o.worldPos);
//计算反射方向
o.worldRefl = reflect(-o.worldViewDir, o.worldNormal);
return o;
}
fixed4 frag(v2f i) : SV_Target {
fixed3 worldNormal = normalize(i.worldNormal);
fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));
fixed3 worldViewDir = normalize(i.worldViewDir);
fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
fixed3 diffuse = _LightColor0.rgb * _Color.rgb * max(0, dot(worldNormal, worldLightDir));
//天空盒子的采样方式
fixed3 reflection = texCUBE(_Cubemap, i.worldRefl).rgb * _ReflectColor.rgb;
//将反射图和漫反射混合
fixed3 color = ambient + lerp(diffuse, reflection, _ReflectAmount);
return fixed4(color, 1.0);
}
ENDCG
}
}
FallBack "Reflective/VertexLit"
}

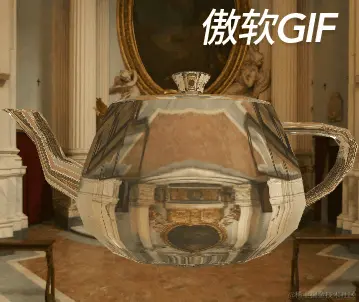

折射

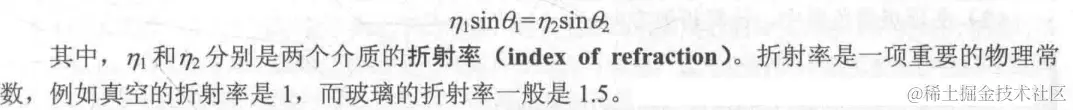

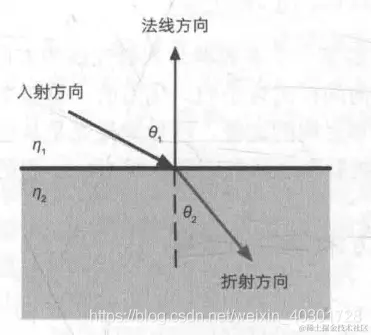

光的折射与光的反射一样都是发生在两种介质的交界处，只是反射光返回原介质中，而折射光则进入到另一种介质中，由于光在在两种不同的物质里传播速度不同，故在两种介质的交界处传播方向发生变化，这就是光的折射。
Shader "Unity Shaders Book/Chapter 10/Refraction" {
Properties {
_Color ("Color Tint", Color) = (1, 1, 1, 1)
_RefractColor ("Refraction Color", Color) = (1, 1, 1, 1)
_RefractAmount ("Refraction Amount", Range(0, 1)) = 1
_RefractRatio ("Refraction Ratio", Range(0.1, 1)) = 0.5
_Cubemap ("Refraction Cubemap", Cube) = "_Skybox" {}
}
SubShader {
Pass {
Tags { "LightMode"="ForwardBase" }
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Lighting.cginc"
#include "AutoLight.cginc"
fixed4 _Color;
fixed4 _RefractColor;
float _RefractAmount;
fixed _RefractRatio;
samplerCUBE _Cubemap;
struct a2v {
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f {
float4 pos : SV_POSITION;
float3 worldPos : TEXCOORD0;
fixed3 worldNormal : TEXCOORD1;
fixed3 worldViewDir : TEXCOORD2;
fixed3 worldRefr : TEXCOORD3;
};
v2f vert(a2v v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.worldNormal = UnityObjectToWorldNormal(v.normal);
o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
o.worldViewDir = UnityWorldSpaceViewDir(o.worldPos);

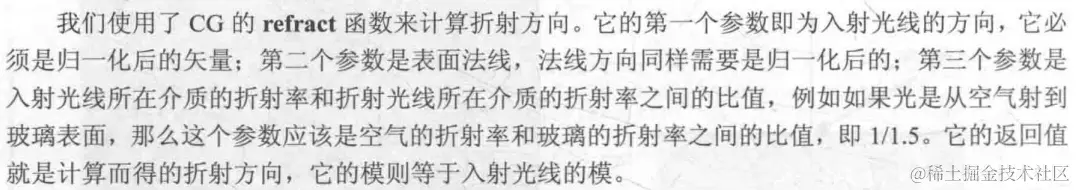

//计算折射光线的方向
o.worldRefr = refract(-normalize(o.worldViewDir), normalize(o.worldNormal), _RefractRatio);
return o;
}
fixed4 frag(v2f i) : SV_Target {
fixed3 worldNormal = normalize(i.worldNormal);
fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));
fixed3 worldViewDir = normalize(i.worldViewDir);
fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
fixed3 diffuse = _LightColor0.rgb * _Color.rgb * max(0, dot(worldNormal, worldLightDir));
//通过折射光方向采样天空盒子纹理
fixed3 refraction = texCUBE(_Cubemap, i.worldRefr).rgb * _RefractColor.rgb;
//混合折射颜色和漫反射
fixed3 color = ambient + lerp(diffuse, refraction, _RefractAmount);
return fixed4(color, 1.0);
}
ENDCG
}
}
FallBack "Reflective/VertexLit"
}
涅菲尔效应
何为菲涅尔效应？ 视线垂直于表面时，反射较弱，而当视线非垂直表面时，夹角越小，反射越明显。如果你看向一个圆球，那圆球中心的反射较弱，靠近边缘较强。
Shader "Unity Shaders Book/Chapter 10/Fresnel" {
Properties {
_Color ("Color Tint", Color) = (1, 1, 1, 1)
_FresnelScale ("Fresnel Scale", Range(0, 1)) = 0.5//反射系数
_Cubemap ("Reflection Cubemap", Cube) = "_Skybox" {}
}
SubShader {
Pass {
Tags { "LightMode"="ForwardBase" }
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Lighting.cginc"
#include "AutoLight.cginc"
fixed4 _Color;
fixed _FresnelScale;
samplerCUBE _Cubemap;
struct a2v {
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f {
float4 pos : SV_POSITION;
float3 worldPos : TEXCOORD0;
fixed3 worldNormal : TEXCOORD1;
fixed3 worldViewDir : TEXCOORD2;
fixed3 worldRefl : TEXCOORD3;
};
v2f vert(a2v v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.worldNormal = UnityObjectToWorldNormal(v.normal);
o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
o.worldViewDir = UnityWorldSpaceViewDir(o.worldPos);
o.worldRefl = reflect(-o.worldViewDir, o.worldNormal);
return o;
}
fixed4 frag(v2f i) : SV_Target {
fixed3 worldNormal = normalize(i.worldNormal);
fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));
fixed3 worldViewDir = normalize(i.worldViewDir);
fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
fixed3 reflection = texCUBE(_Cubemap, i.worldRefl).rgb;
//计算菲涅尔系数
fixed fresnel = _FresnelScale + (1 - _FresnelScale) * pow(1 - dot(worldViewDir, worldNormal), 5);
fixed3 diffuse = _LightColor0.rgb * _Color.rgb * max(0, dot(worldNormal, worldLightDir));
fixed3 color = ambient + lerp(diffuse, reflection, saturate(fresnel));
return fixed4(color, 1.0);
}
ENDCG
}
}
FallBack "Reflective/VertexLit"
}

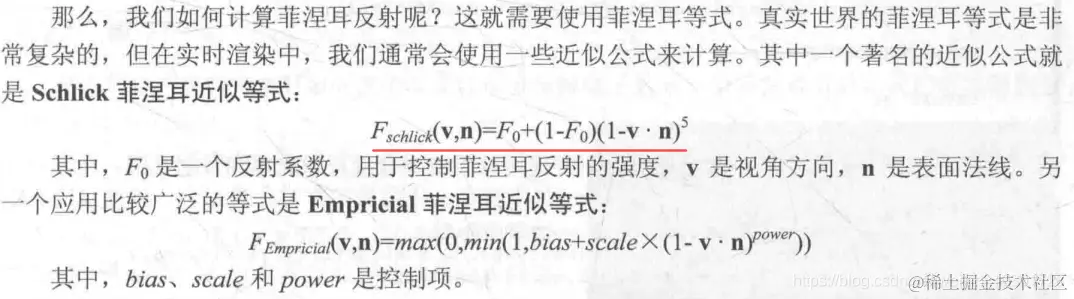

上述新的东西只有一个公式，如下图第一个公式
抽象解释：
近处湖面反射较弱，湖底物体的光进入眼睛占主要，因此看到的是湖底的情景；
远处湖面反射较强，湖面上物体的反射光进入眼睛占主要，因此看到的是湖面上物体的倒影；
公式解释：
以公式一为例，主要影响因素就是 v·n ，
①湖面，无论远近，湖面的 n 保持不变，随着视角看向湖面远处 n、v的夹角变大 (1- n·v )^5^ ，当湖面接近无限远的时候， v、n的夹角趋于90 ，公式整体的值就越接近1，即越接近反射

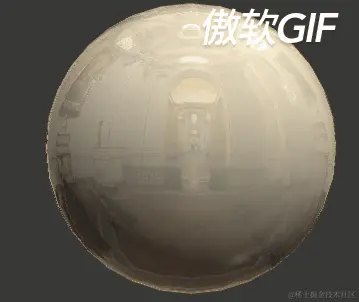

②球体，看向一个球，人的视角 v 保持不变，随着靠近球边缘， n、v的夹角变大 (1- n·v )^5^ ，当到达球体边缘的时候， v、n的夹角为90 ，公式整体的值为1，即完全反射 （查看下面的gif可以看到边缘的反射十分明显）
PS.内容整合自 《UnityShader 入门精要》，并加入自己的理解
