波形的产生

清除初始波形

• 使用Quartus启动仿真进入ModelSim的初始界面

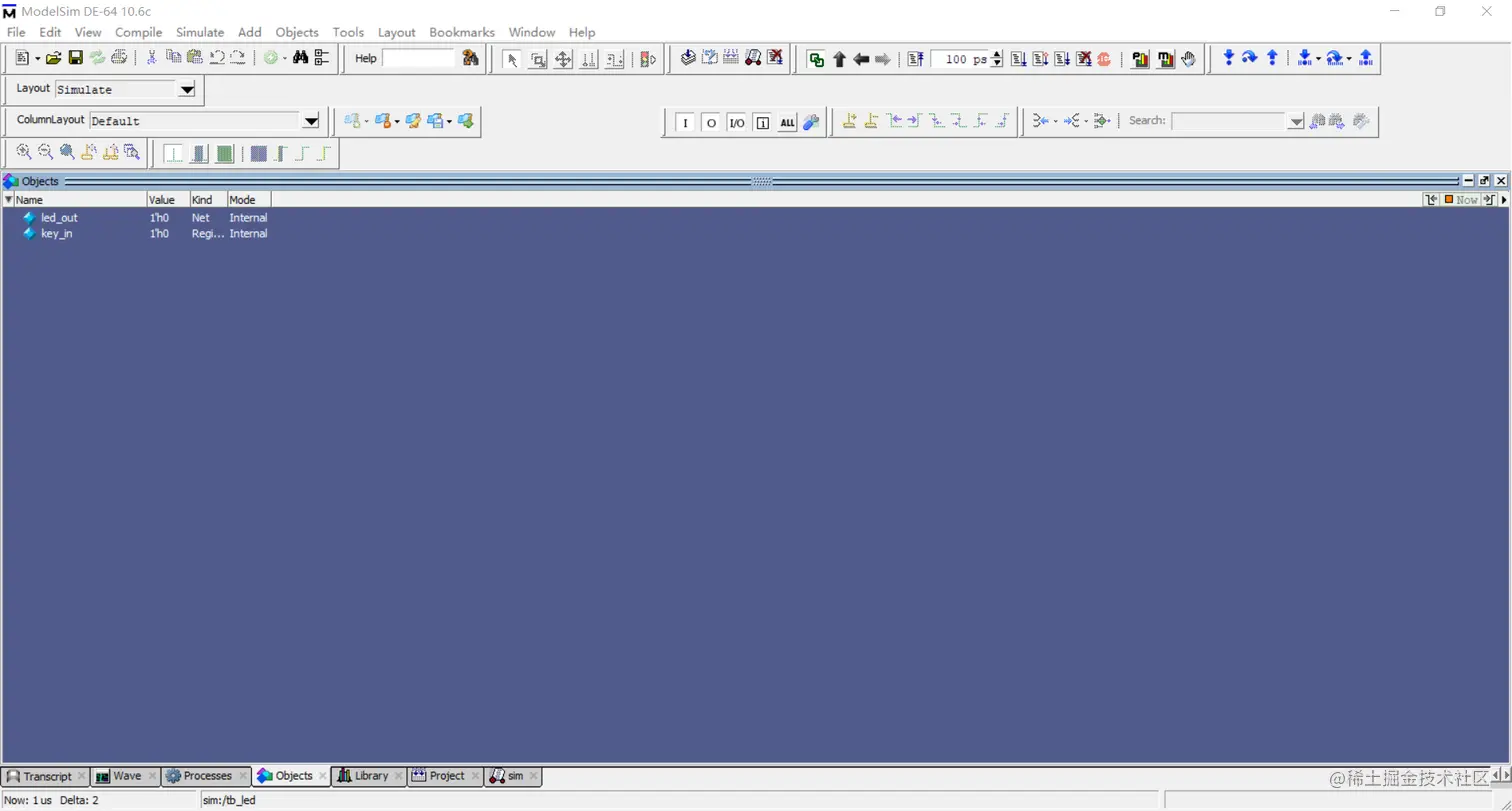

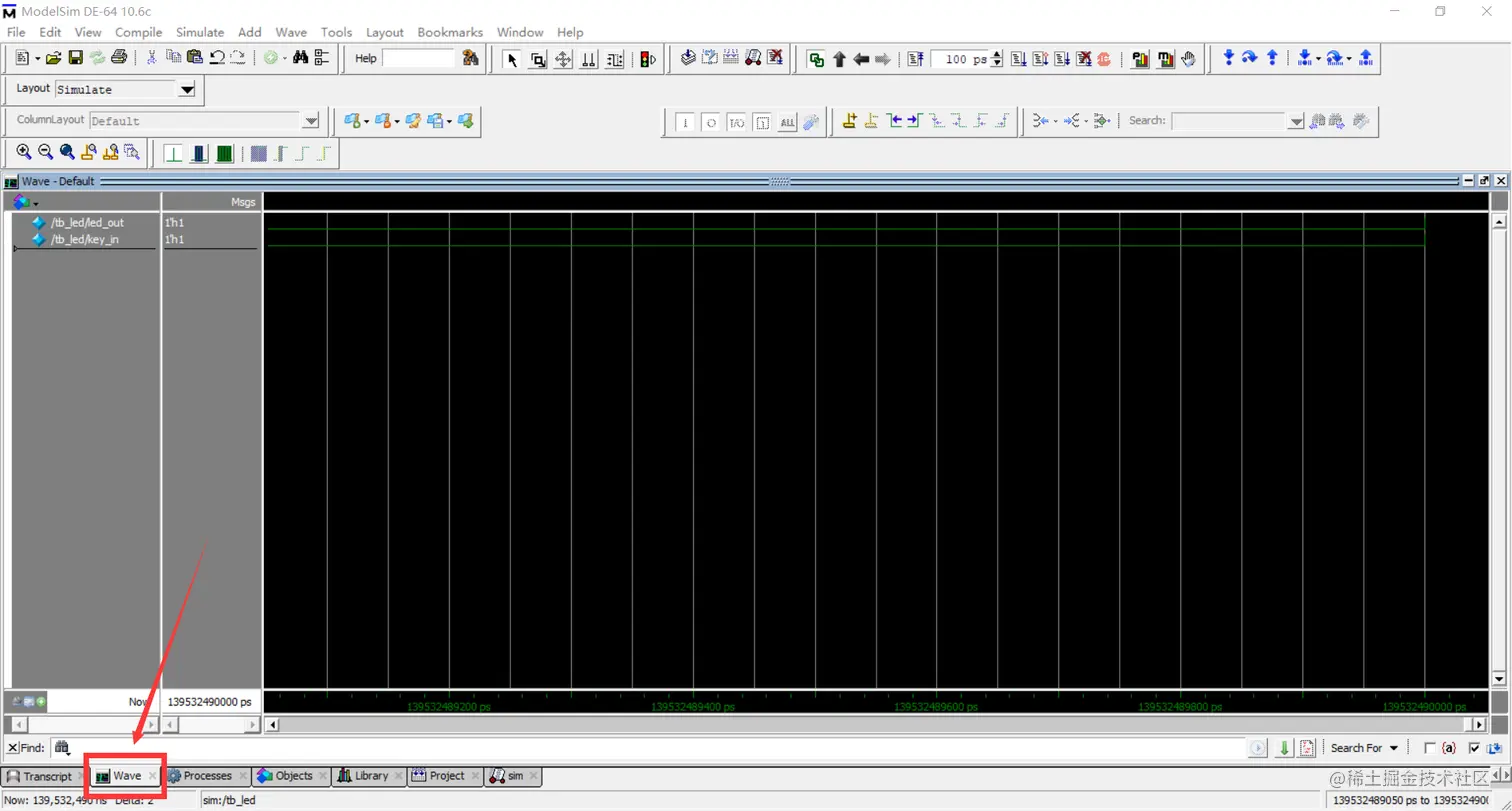

• 在初始界面点击wave窗口进入波形查看界面

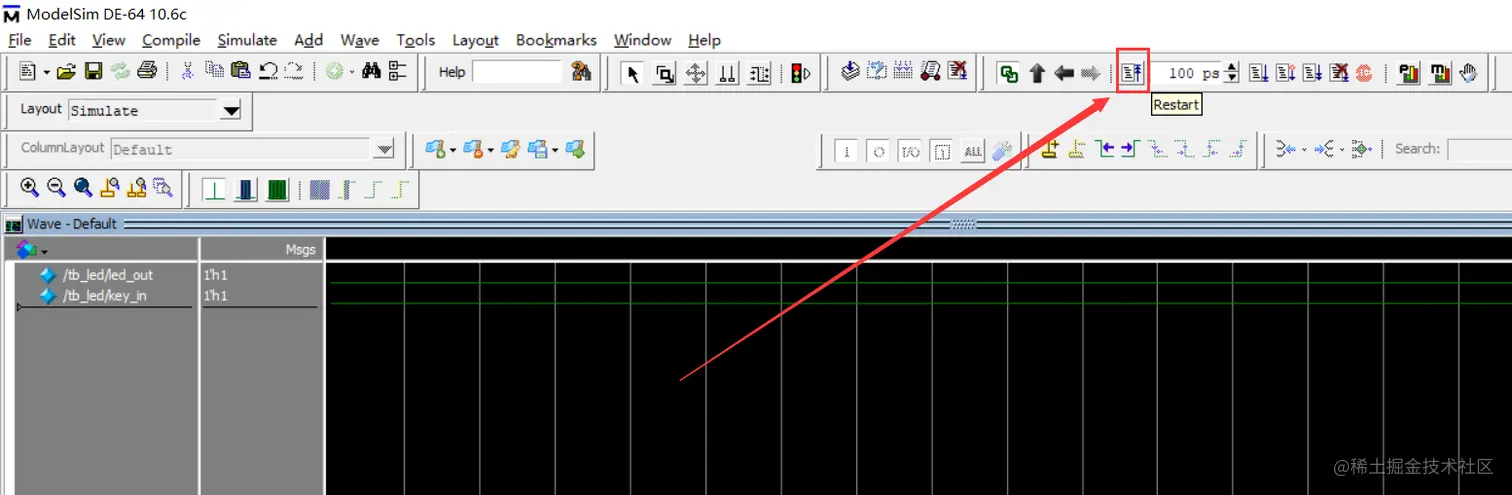

• 点击右上角Restart后点击弹出对话框OK可清除原始界面波形

---

产生一定时间的波形

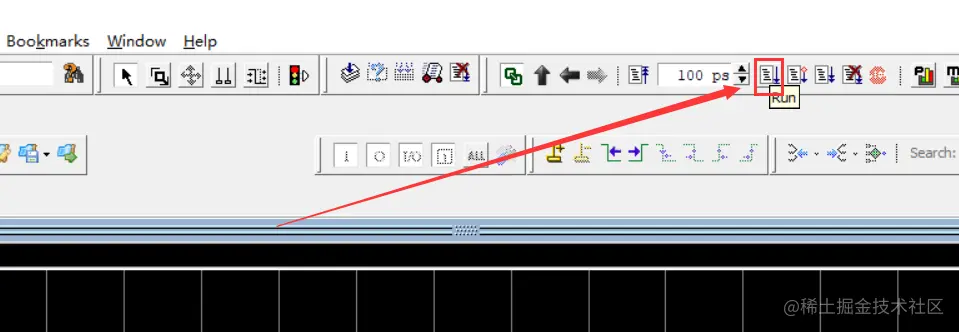

• 点击右上角图标Run，可产生Run前方框图中100ps的波形
• 可通过修改框图中的时间的到自己想要的波形

一直产生波形的操作

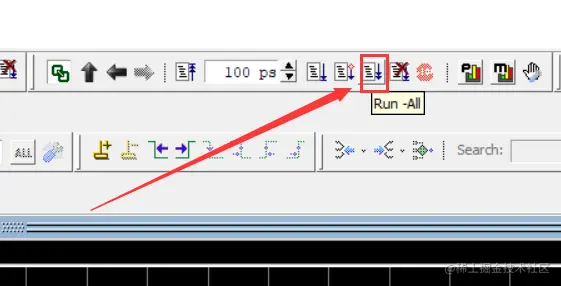

• 点击右上角的图标Run-All可以一直让波形界面产生波形

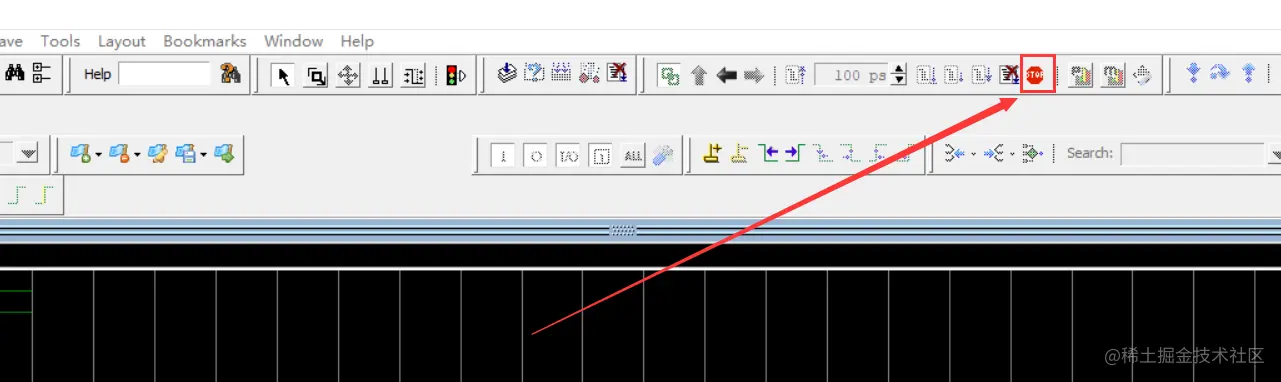

• 点击右上角的红色图标形

波形放大工具的使用

波形的全局视图

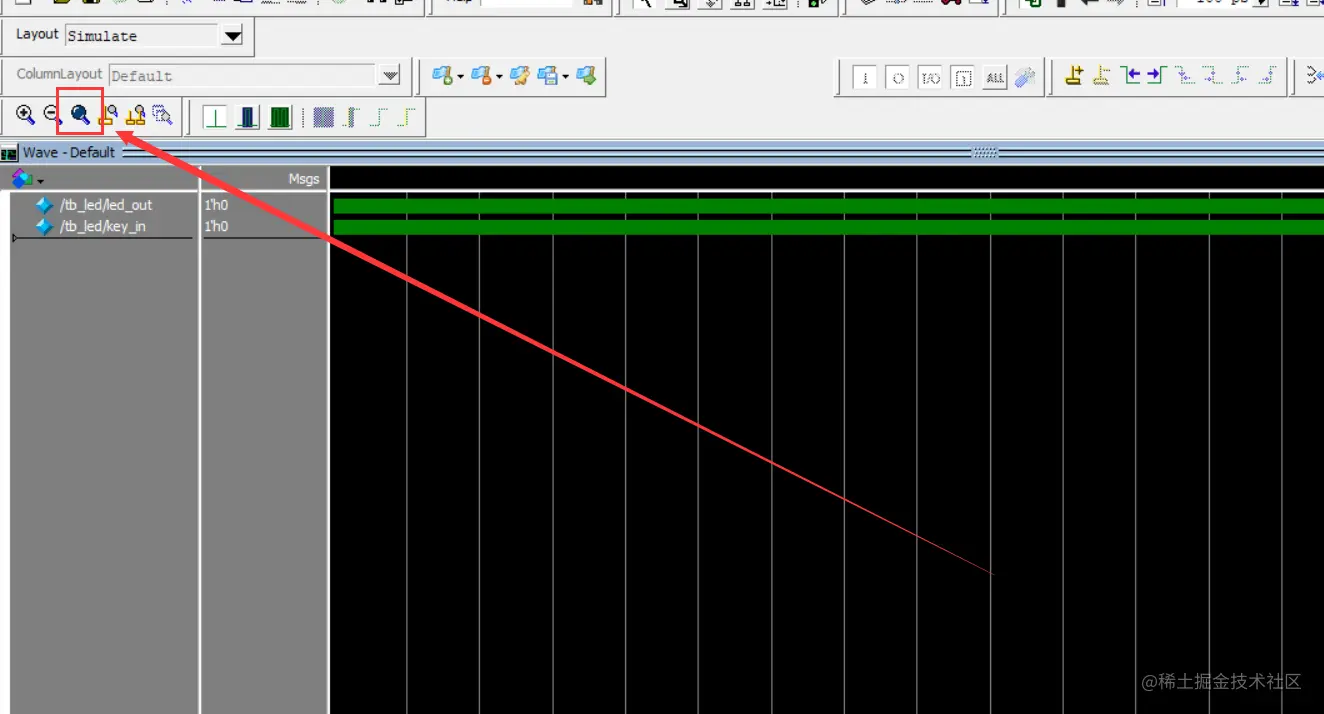

• 点击左上角的图标可对波形进行全局视图的查看，即是把所产生的波形挤到波形界面查看

波形的简单放大缩小

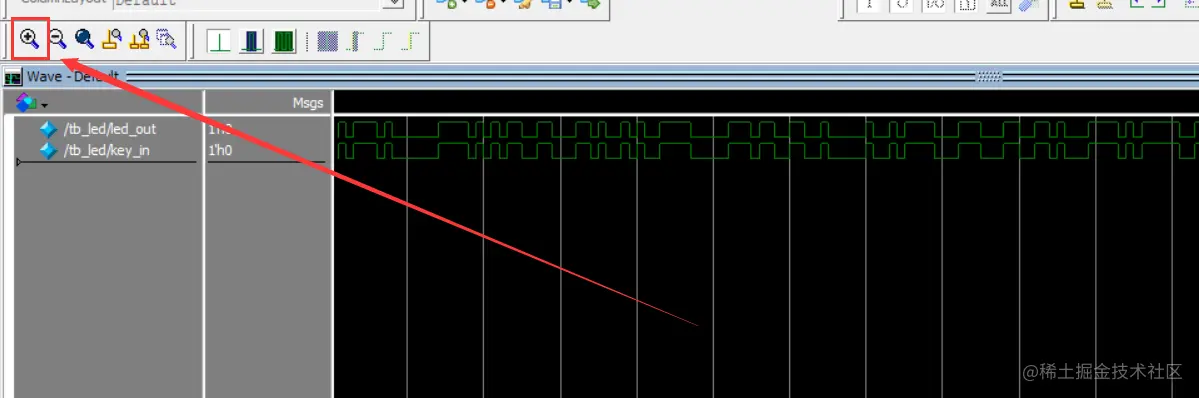

• 点击左上角的图标对波形进行简单放大
• 点击左上角的图标对波形进行简单缩小

参考线的使用

添加参考线

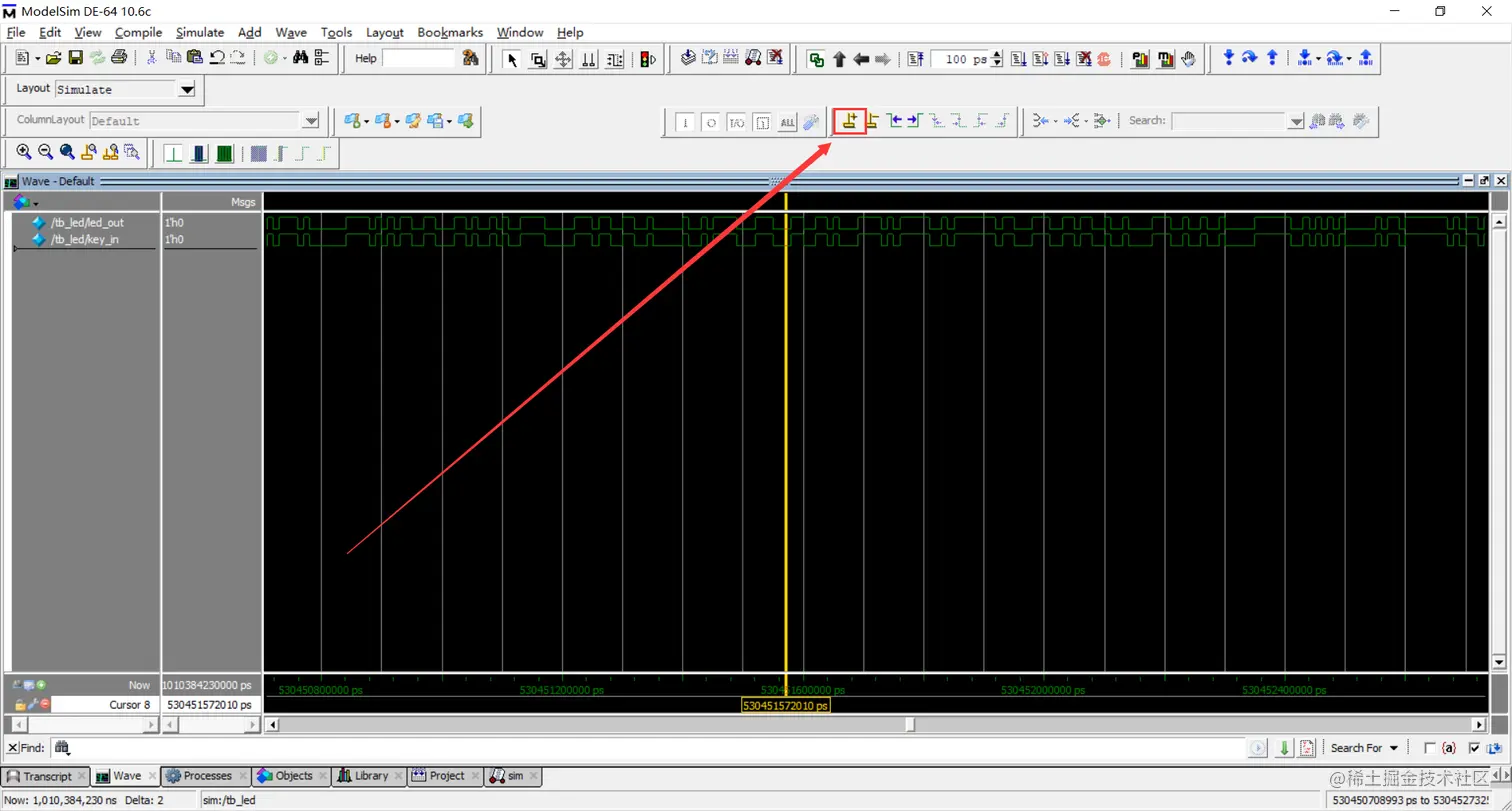

• 击右上角图标并在波形显示界面鼠标单击可添加一条参考线

• 后续单击右上角图标可持续添加参考线

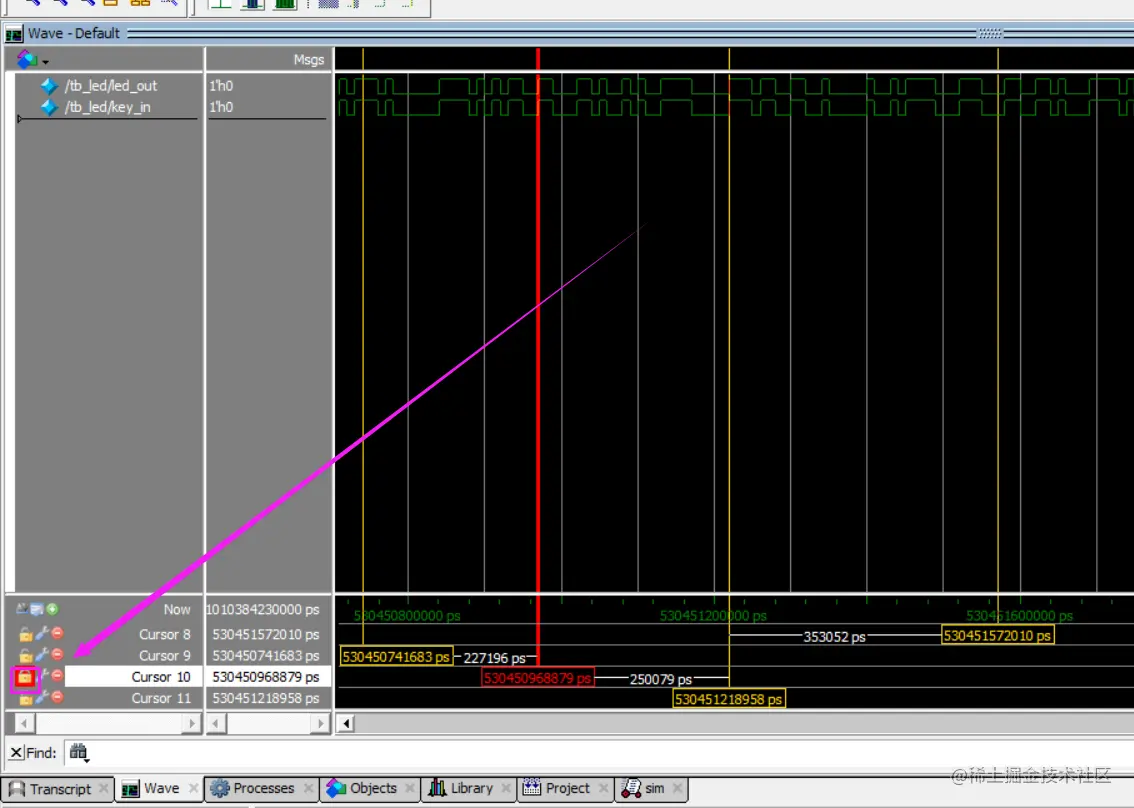

锁定参考线

• 点击左下角图标可锁定指定参考线，锁定的参考线会有颜色变化

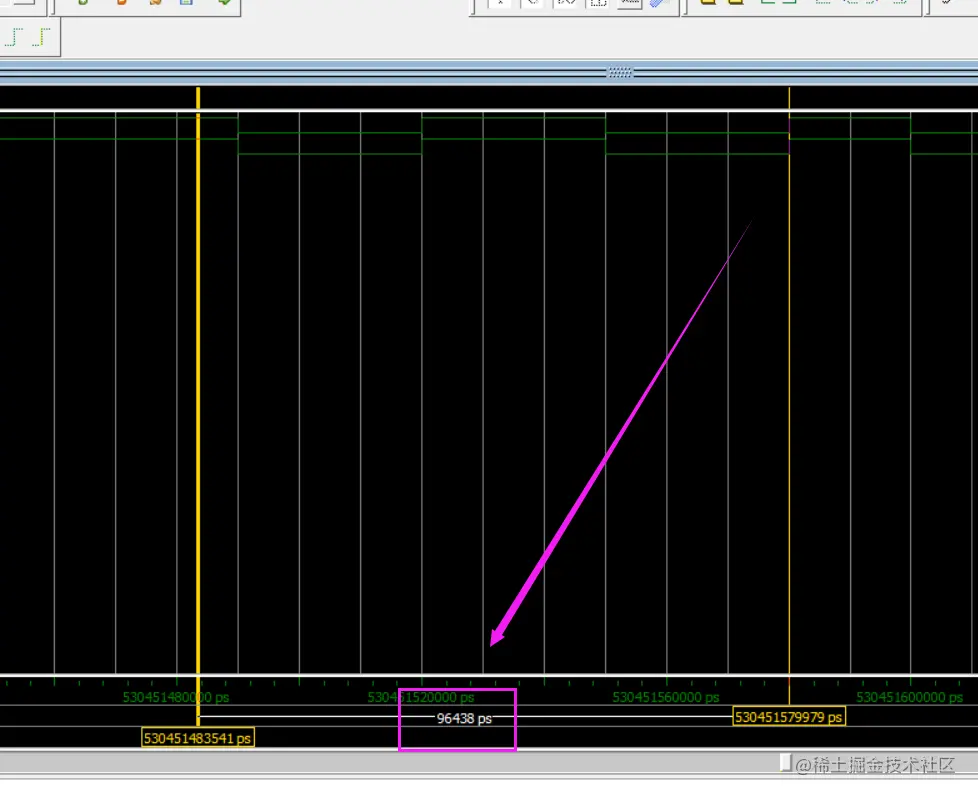

测量波形间隔时间

• 使用两条及以上参考线可以测量相邻参考线的时间差
