任何看过MobileNet架构的人，都会偶然发现可分离卷积这个词**。**什么是可分离卷积，它与普通卷积有什么不同？

内容表。

1. 空间可分离卷积
   1.1 空间可分离卷积 - 一个例子
   1.2 空间可分离卷积 - 计算成本背后的数学
   1.3 结

   语

2. 深度可分离卷积
   2.1 深度可分离卷积 - 一个例子
   2.1.1 深度卷积
   2.1.2 点状卷积
   2.2 深度可分离卷积 - 计算成本背后的数学
   2.3

   结论

3. 可分离卷积的替代品

可分离卷积有两种类型。

• 空间可分离卷积
• 深度可分离卷积。

我们将在这篇文章中讨论这两种类型。

1.空间可分离卷积

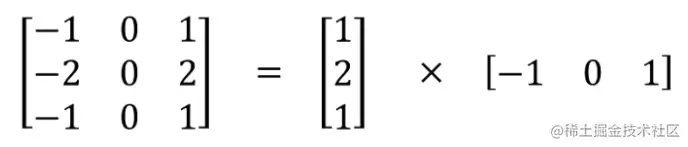

空间可分离卷积是这两种卷积中比较容易的，所以我们先讨论它。空间可分离卷积在图像的空间特征上工作：它的宽度和高度。这些特征是图像的空间维度，因此被称为空间可分离。它将卷积操作分解成两部分，并依次应用每个分离的卷积。例如，索贝尔滤波器（或称索贝尔核），它是一个3x3的滤波器，被拆成两个大小为3x1和1x3的滤波器。

正如你所看到的，3x3的滤波器被分割成3x1和1x3的滤波器。输出没有变化，因为图像仍然遵守矩阵乘法规则。应用3x1滤波器的图像的列维是1，也就是下一个滤波器，即1x3滤波器的行维。所改变的是所进行的乘法数量。空间可分离卷积减少了单个乘法的数量。

在一个常规的3x3卷积中，总共有9次操作。但是当我们把矩阵分成3x1和1x3的滤波器时，总共有6次操作。因此，在图像中进行卷积时，需要更少的矩阵乘法运算。

1.1 空间可分离卷积--一个例子

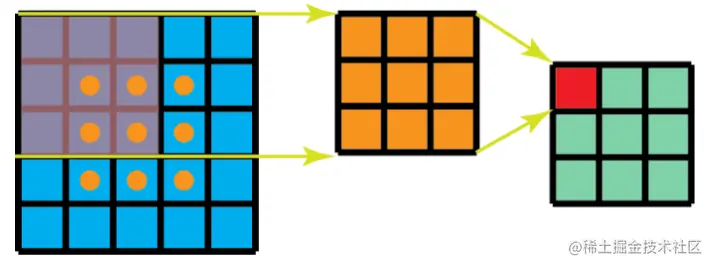

以一幅5x5的图像为例，3x3的内核以1的跨度和0的填充进行卷积。3x3核将在水平方向的3个位置和垂直方向的3个位置进行扫描，总共有9个位置。这9个位置显示在下面的图片中。在每一个点上，总共有9个矩阵乘法（从元素上看）将被应用，总共有9 x 9 = 81次乘法。

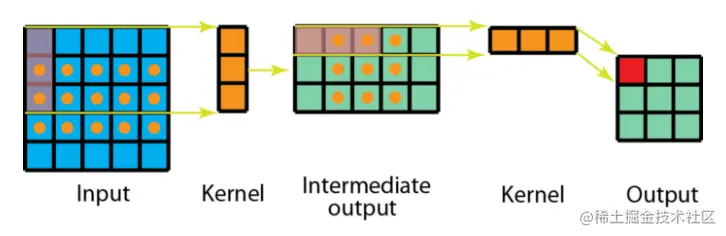

现在，考虑一下空间可分离卷积的作用。我们首先在5x5的图像上应用3x1滤波器。通过扫描5个水平位置和3个垂直位置，我们总共得到3 x 5 = 15个位置。这些位置显示在5x3的中间矩阵中。在每个位置，与其说有9个元素的矩阵乘法，不如说我们只有15 x 3 = 45次乘法。但这并不是最终的矩阵。然后，中间的5x3矩阵与1x3滤波器进行卷积，在水平方向和垂直方向的3个位置扫描矩阵。我们总共得到了3 x 3 = 9个位置，在应用了3个元素的矩阵乘法后，总共带来了9 x 3 = 27次矩阵乘法。因此，我们的总数加起来是45+27=72次乘法。这意味着减少了9个元素的矩阵乘法。下图中标出了各自的位置。

1.2 空间可分离卷积--计算成本背后的数学

让我们来概括一下这个公式。对于任何N×N的图像，用一个m×m的核进行卷积，其跨度为1，填充为0。

• 传统卷积需要（（N - 2）x（N - 2）x m x m）矩阵乘法。
• 空间可分离卷积需要(N x (N-2) x m) + ((N-2) x (N-2) x m) = (2N-2) x (N-2) x m的乘法。

我们可以找到这两种方法的计算成本的比率。空间可分离卷积的计算成本与常规卷积的计算成本之间的比率是。

我们可以看到，当图像大小远远大于滤波器的大小时，这个比率变成了2/m（当N>>m时）。把内核大小的值m=3、5、7，以此类推，我们可以看到空间可分离卷积的计算成本是标准卷积的2/3（大约66%），对于5×5的过滤器来说是2/5（40%），对于7×7的过滤器来说是2/7（大约29%），依此类推。

1.3 结论

我们看到，空间可分离卷积通过较少的矩阵乘法次数节省了总体成本。但是，为什么它在深度学习应用中没有被广泛使用呢？主要原因是并不是所有的卷积滤波器（核）都能被分解（或分离）成两个更小的核。此外，通过用空间上可分离的核代替所有传统的卷积核，我们可能会限制自己在训练期间搜索所有可能的核，导致次优的训练结果。

2.深度可分离卷积

接下来是下一种类型的可分离卷积，深度可分离卷积用于不能被分解成更小的滤波器。因此，它在大多数深度学习架构中更为普遍。MobileNet和Xception就是这样两个使用深度可分离卷积的例子。我们在Keras（作为keras.layer.SeperableConv2D）以及Tensorflow（作为tf.layer.separable_conv2d）中看到这种可分离卷积。

与空间可分离卷积不同，纵向可分离卷积也处理深度维。深度维度指的是图像的通道数量。我们知道，任何图像都有3个不同的通道，即RGB，它们告诉每个像素的 "红度"、"绿度 "和 "蓝度"。深度可分离卷积的工作方式与空间可分离卷积类似：内核被分割成两个不同的内核，即深度卷积和点卷积。我们将通过一个例子来看看这是如何工作的。

2.1 深度可分离卷积--一个例子

我们认为我们的输入层的大小为7 x 7 x 3（高度x宽度x通道）。我们首先应用常规的二维卷积作为比较。在应用只有一个滤波器的二维卷积后，我们得到一个只有一个通道的5×5×1的输出层。下图很好地说明了这一点。

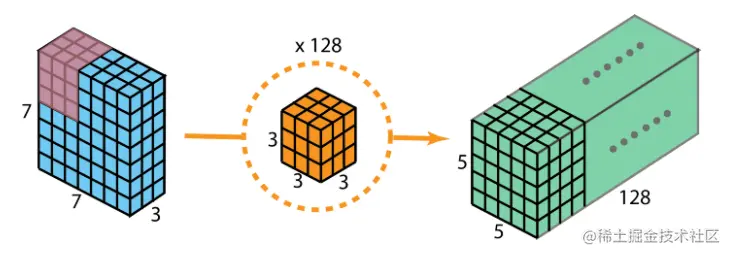

正如你们中的许多人可能知道的那样，在任何两个神经网络层之间都会应用许多过滤器。举例来说，我们有128个过滤器。在进行了128次二维卷积后，我们总共得到了128个5×5×1的输出层。让我们将所有这些层堆叠成一个大层；该层的大小为5×5×128。我们能够缩小空间尺寸，也就是高度和宽度（从7×7到5×5）。然而，深度从3层增加到128层。

正如我们在空间可分离卷积中所做的那样（见上节），让我们找出传统方法所需的乘法数量。我们有128个3×3×3的滤波器，移动5×5次。将过滤器与所做的移动相乘，我们得到128 x 3 x 3 x 3 x 5 x 5 = 86,400次乘法。

让我们看看深度可分离卷积是如何实现类似的结果的。

2.1.1 深度卷积

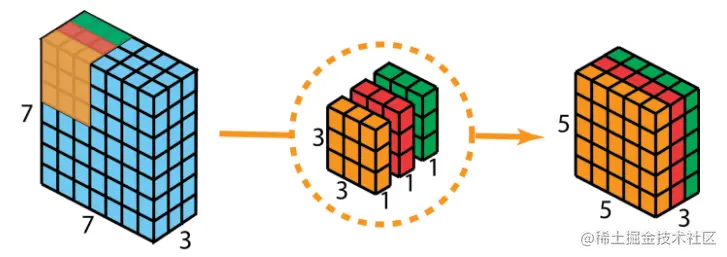

在上述同样的例子中，我们首先应用深度卷积（回顾一下，这种方法使用深度卷积和点卷积；在本节的介绍部分已经讨论过）。我们使用三个大小为3 x 3 x 1的独立核，而不是使用传统的二维卷积核中的一个3 x 3 x 3。这三个内核只与输入层的一个通道相互作用（卷积）。这三个卷积中的每一个都产生了一个大小为5 x 5 x 1的地图。再次进行堆叠，产生一个大小为5 x 5 x 3的地图。

2.1.2 点式卷积

接下来是点状卷积。以5 x 5 x 3为输入，我们应用1 x 1卷积，过滤器大小为1 x 1 x 3。

回顾一下，在任何两个神经网络层之间都有多个过滤器。我们采取了128个这样的过滤器。因此，在应用了128个1 x 1的卷积后，我们得到了5 x 5 x 128大小的输出层，与我们在传统方法中得到的相同。

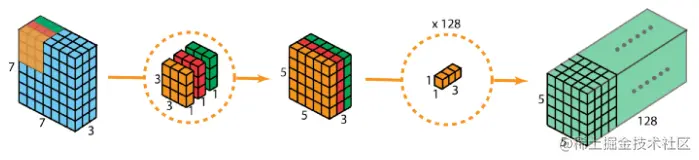

要了解深度可分离卷积的全貌，请参考下图。

现在我们来谈谈数字，好吗？深度可分离卷积的速度有多快？事实证明，要快得多!下面是数学上的分解。进行深度卷积时，我们有3个3×3×1的过滤器移动5×5次，总共带来3×3×3×1×5×5=675次乘法。在点式乘法中，我们有128个1×1×3的滤波器移动5×5次，总共有128×1×1×3×5×5=9600次乘法。这使我们总共有675+9600=10275次乘法，仅仅是传统二维卷积的总成本的12%!

2.2 深度可分离卷积--计算成本背后的数学原理

让我们概括一下这个公式。对于一个大小为H x W x D的输入图像，我们要做二维卷积，stride=1，padding=0，有Nc个大小为h x h x D的核，其中h是偶数。上述卷积将输入层转换为尺寸为H-h+1 x W-h+1 x Nc的输出层。因此。

• 传统的二维卷积需要Nc x h x h x D x (H-h+1) x (W-h+1) 乘法。
• 深度可分离卷积需要D x h x h x 1 x (H-h+1) x (W-h+1) + Nc x 1 x 1 x D x (H-h+1) x (W-h+1) = (h x h + Nc) x D x (H-h+1) x (W-h+1) 乘法。

这两种方法的计算成本之比为。

对于现代架构，Nc>>h将该方程减少为1/h^2。用这个渐进式的符号，当有3 x 3个过滤器时，二维卷积花费9倍的乘法。对于5 x 5的过滤器，二维卷积花费的乘法次数是25次。

2.3 结论

这就是所有的好消息了。使用深度可分离卷积有什么限制吗？事实证明，纵深可分离卷积减少了卷积的参数数量。因此，如果用深度可分离卷积代替传统的二维卷积，小模型可能会得到次优的结果。如果明智地使用，纵深可分离卷积实际上可以在不影响模型性能的情况下提高效率。

3.可分离卷积的替代品

虽然可分离卷积是众多卷积技术中的一种，但人们可以从一系列专门用于特定领域的不同卷积技术中选择。可分离卷积的替代品包括。

• 转置卷积（去卷积，棋盘式神器
• 扩张卷积 (Atrous Convolution)
• 扁平卷积
• 分组卷积
• 洗牌式分组卷积
• 点式分组卷积

通过OpenGenus的这篇文章，你一定对MobileNetV1模型中使用的可分离卷积有了完整的了解。请欣赏。
