输入输出设备

我们的输入输出设备要想和CPU通信，必须要通过接口。而这个接口有的在主板上，有的在输入输出设备里边。

CPU如何控制I/O设备

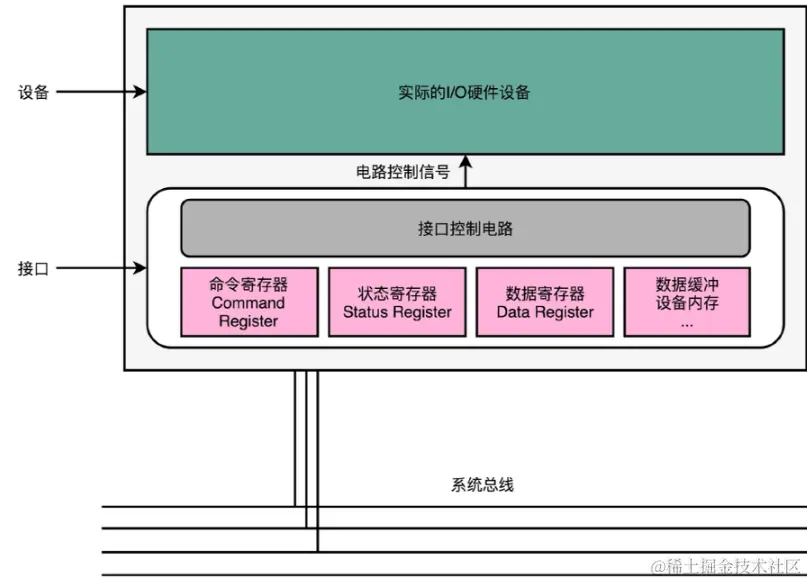

CPU向I/O设备写入数据时，会把数据存放在接口的数据寄存器中。
CPU向I/O设备发送命令，会把命令存在命令寄存器。然后控制电路把状态寄存器里面的状态设置为no-ready后，再将命令解码，去执行命令所对应的实际的操作。
状态寄存器就是告诉我们的CPU，I/O设备是否在工作状态。在工作状态的话，是不接受CPU发过来的数据或者命令。直到之前的工作完成，状态变为ready时，才能接受接下来的数据和命令。

在简单指令集中，并没有专门和I/O设备通信的指令。CPU要想和I_O设备通信，会通过内存映射I/O这种技术来实现。

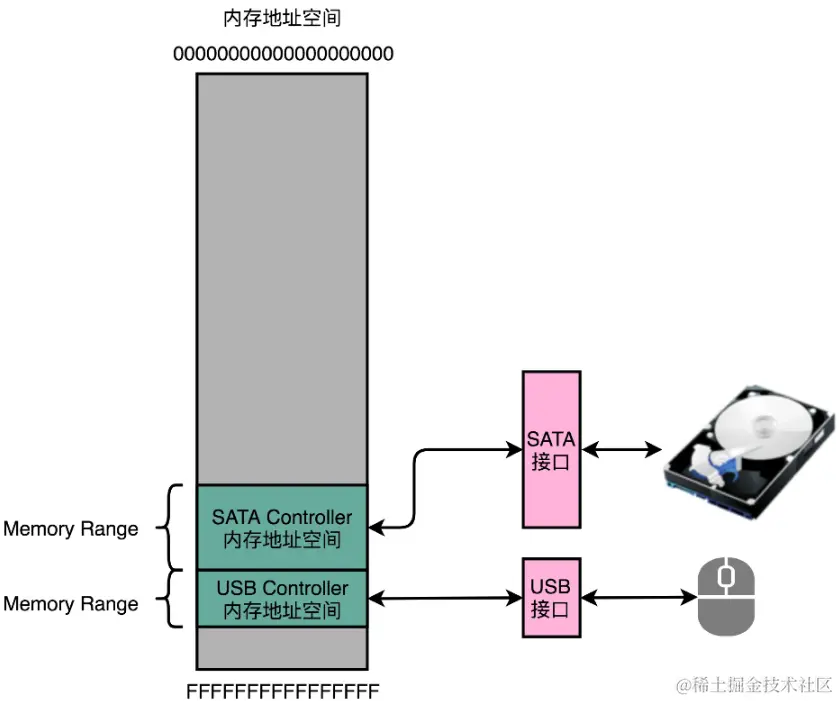

这种技术就是说，我们把I/O设备的各个寄存器，I/O设备内部的内存地址，都映射到主内存中。CPU要想和这些I/O设备通信，就往这些地址发送数据（包括地址信息和数据信息）。

同时，I/O设备会监控地址总线。把CPU给自己发送的数据存到对应的寄存器和自己的内存中。这里的数据包括命令、状态查询、数据信息。

除了这种内存映射的方式和I/O设备通信之外，在复杂指令集中，是可以通过特定的指令，来支持端口映射I/O。

可以看到这张显卡，既有内存映射I/O（Memory Range）也有端口映射（I/O Range）。
