记录一个关于 Chrome 浏览器渲染阻塞的问题

fly_in_sky
612 阅读5分钟

Post in 2022-04-24.

问题

有下面一段 html 代码，在浏览器中打开，它是怎么样的呈现结果呢？

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <body>
    <h1 id="a">第一行</h1>
    <script>
      var start = Date.now();
      while (Date.now() - start < 3 * 1000) {}
    </script>
    <h1>第二行</h1>
    <script>
      var start = Date.now();
      while (Date.now() - start < 3 * 1000) {}
    </script>
    <style>
      #a {
        color: red;
      }
    </style>
    <h1>第三行</h1>
    <script>
      var start = Date.now();
      while (Date.now() - start < 3 * 1000) {}
    </script>
    <h1>第四行</h1>

    <style>
      #a {
        visibility: hidden;
      }
    </style>
    <script>
      var start = Date.now();
      while (Date.now() - start < 3 * 1000) {}
    </script>
    <h1>第五行</h1>
  </body>
</html>

渲染原理

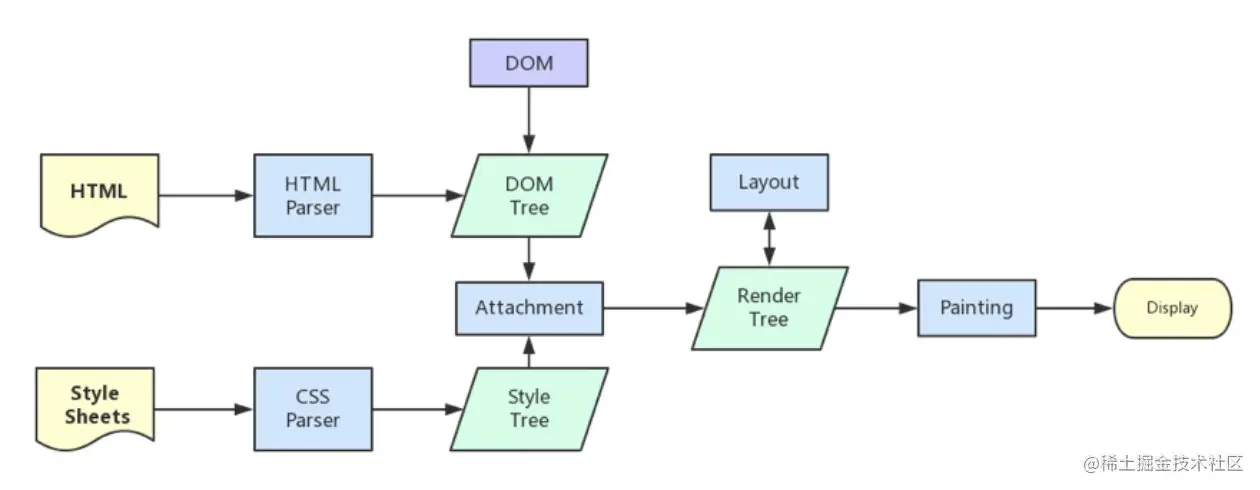

要了解它如果运行，首先我们需要先了解浏览器的渲染过程，借用一张很经典的图：

简略版渲染机制一般分为以下几个步骤：

  1. 处理 HTML 并构建 DOM 树。
  2. 处理 CSS 构建 CSSOM 树。
  3. 将 DOM 与 CSSOM 合并成一个渲染树。
  4. 根据渲染树来布局，计算每个节点的位置。
  5. 调用 GPU 绘制，合成图层，显示在屏幕上。

来源

由上面流程可知，DOM 树和 CSSOM 树的构建是同时进行的，不会相互阻塞，但是渲染树要等两者都完成构建了，才会被合成，所以 DOM 树和 CSSOM 树阻塞渲染树的合成。

所以，正常的流程是，DOM 树和 CSSOM 树构建好了，等渲染树的合成之后，经过布局计算、绘制合成之后，才会显示在屏幕上。

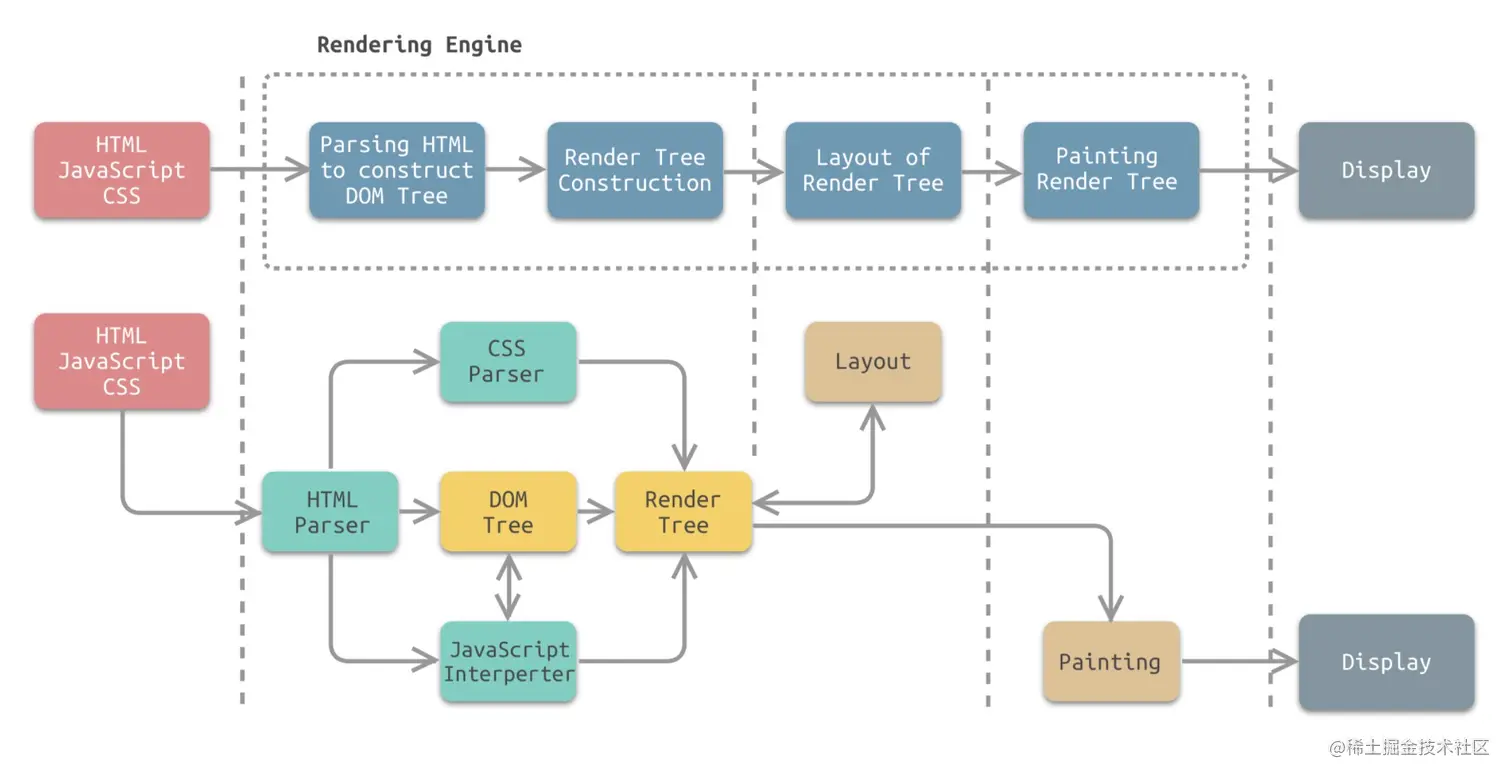

上面的代码有 JavaScript 脚本执行的过程，这个过程上面的图没有很有的体现出来，我们换一张图看：

来源

上图中，HTML Parser 会解析标签，构建 DOM Tree，遇到 CSS style 标签或者 style 属性，就会交给 CSS Parser 处理，遇到 JavaScript 脚本，就会先执行 JavaScript 脚本，再继续构建 DOM Tree，最后合成 Render Tree，经过 Layout、Painting 之后就渲染展示，大体流程跟我们第一张图是类似的。

这里再提一下 GUI 线程和 JavaScript 引擎线程。

浏览器渲染进程中，有 GUI 线程和 JavaScript 引擎线程，

  • GUI 线程：解析HTML、CSS，构建 DOM 树和 CSSOM 树，合成 RenderObject 树，布局、绘制、重绘和回流
  • JavaScript 引擎线程：责解析 Javascript 脚本，运行代码

在 JavaScript 执行过程中，可能操作修改 DOM，为了避免渲染出现不可预期的结果，保证数据一致性，两个线程总是互斥的，即 UI 渲染会阻塞 JavaScript 执行， JavaScript 执行也会阻塞 UI 渲染。

预期中渲染的结果

有了上面的理论知识，我们大致可以知道我们一开始给出的代码段是如何运行的了。

  1. 浏览器 GUI 线程从 html 标签开始解析构建 DOM Tree，一直往下解析 head、meta、title、body、h1
  2. 遇到 script 脚本， GUI 线程被挂起，JavaScript 引擎线程执行脚本，运行 3 秒，阻塞 DOM 树构建
  3. JavaScript 引擎线程被挂起，GUI 线程继续构建 DOM Tree，解析到 h2 标签
  4. 遇到 script 脚本， GUI 线程被挂起，JavaScript 引擎线程执行脚本，运行 3 秒，阻塞 DOM 树构建
  5. JavaScript 引擎线程被挂起，GUI 线程继续构建 DOM Tree，遇到 style 标签，解析 CSS，同时继续解析到 h3 标签
  6. 遇到 script 脚本， GUI 线程被挂起，JavaScript 引擎线程执行脚本，运行 3 秒，阻塞 DOM 树构建
  7. JavaScript 引擎线程被挂起，GUI 线程继续构建 DOM Tree，解析到 h4 标签
  8. 遇到 script 脚本， GUI 线程被挂起，JavaScript 引擎线程执行脚本，运行 3 秒，阻塞 DOM 树构建
  9. JavaScript 引擎线程被挂起，GUI 线程继续构建 DOM Tree，解析到 h5 标签
  10. 构建完 DOM Tree 和 CSSOM Tree 之后合成 Render Tree，经过 Layout、Painting 之后就在屏幕渲染一次性展示出来

所以最终结果是，屏幕白屏了大概 12 秒，然后屏幕同时显示红色字体第一行、第二行、第三行、第四行、第五行。

渲染不符合预期

要是就是上面这个结果，文章就结束了，然而并不是。

在实验中，我用 Chrome 打开上面代码，它是边解析边渲染的，它是这样显示的：

  1. 页面首先显示文字 “第一行”
  2. 3 秒后页面追加显示文字 “第二行”
  3. 3 秒后 “第一行”文字变为红色，同时页面追加显示文字 “第三行”
  4. 3 秒后页面追加显示文字 “第四行” 和 “第五行”

按照之前的理论，不是解析 HTML 代码，构建 DOM 树和 CSSOM 树，合成 RenderObject 树，然后布局绘制再渲染展示么？这里面有一个阻塞过程对的，不应该分开展示，为什么会这样呢？

这里是一个很奇怪的事情。经过我实验，只有 Chrome 是这样，大部分浏览器，如 Safari、IE、Firefox 都是最后一次性渲染出来。

这让我一度以为是 Chrome 做的优化，然后并没有找到相关文献的描述。

既然没有找到这个优化的描述，让我觉得这是 Chrome 的一个 Bug......

然后我就试着换浏览器版本测试这个结果，最后发现，

  • 在 Chrome 96 及以前，它是不完成被阻塞，分开渲染的
  • 在 Chrome 97 及以后，它像 Safari、IE、Firefox 一样，都是最后一次性渲染的，符合预期

这样我更困惑了，我试图在它的 Chrome 97 更新日志里面找到相关描述，然而并没有。

在网络也找到有其他朋友遇到类似的问题，但都没有解决：

经过一番折腾，没有找到问题原因，朋友们要是有兴趣，可以到它 change list 里面找找，看看有没有相关的变更描述，变更太多了，我还没找到。

朋友们也可以换着浏览器自己试一下：fulldo.github.io/pages/rende…

或者下载不同的 Chromium 浏览器测试：

总结

对于一开始给出的代码，

  • Chrome 96 及以前的版本，它是边解析边渲染在屏幕显示
  • Chrome 97 及以后，Safari、IE、Firefox 等浏览器，都是最终一次性在屏幕显示，符合浏览器渲染原理

要是有朋友知道 Chrome 96 及以前的版本分开渲染的原因和相关文章依据，可以告诉我一起探讨下哦~
