时间序列聚类--从序列数据中得出趋势和原型
使用机器学习来实现时间序列聚类过程的自动化
来源。Unsplash
背景介绍
随着技术的发展，世界上收集的数据量也在成倍增加。大数据，如建筑信息模型、停车交易和公共交通交易，都是丰富而庞大的数据集。然而，它的现有应用往往非常专注于特定的用例。
作为我在新加坡市区重建局（URA）设计与规划实验室实习项目的一部分，我的任务是从大数据中得出趋势。
项目的动机

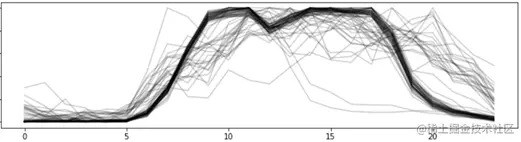

可视化分析数据的挑战 | 来源：作者
目前，在图表上绘制连续的数据时，视觉上的分析是具有挑战性的 。在有数百万行的数据中，很难 识别和理解趋势。
例如，上图显示了几个月内每天的模式--很明显，至少有一个主要趋势，有一些异常值。然而，要从一个大数据集中知道这些趋势发生的时间**（时间上**）和地点**（空间上**）并不容易。

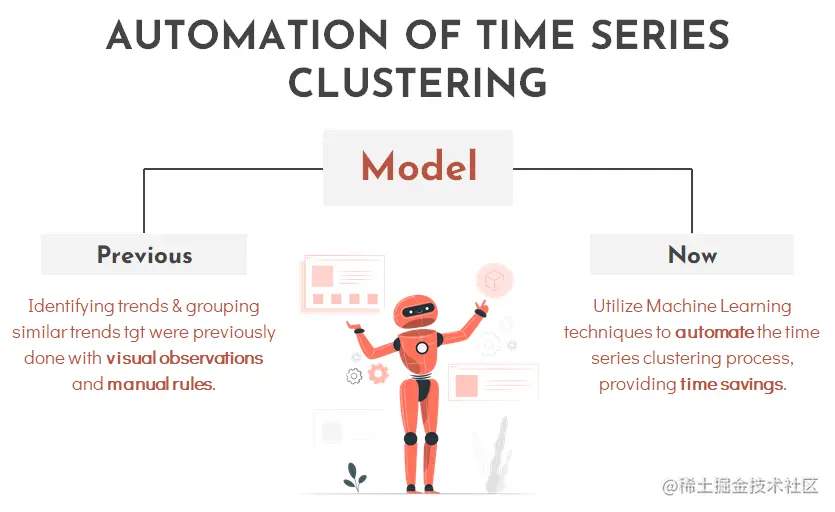

时间序列聚类的自动化 | 来源：作者
因此，该项目旨在利用机器学习聚类技术，从大数据中自动提取洞察力，节省人工分析趋势的时间。
时间序列聚类
时间序列聚类是一种无监督的数据挖掘技术，用于根据数据点的相似性将其组织成组。其目的是最大限度地提高集群内的数据相似性，并最大限度地减少跨集群的数据相似性。
该项目有2个部分--时间聚类和空间聚类。
时间序列聚类算法

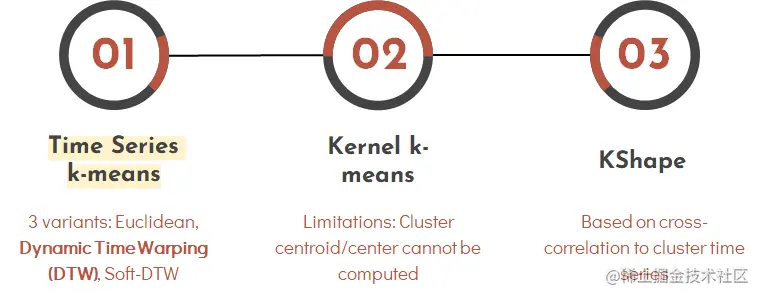

来源：作者
我在顺序数据集上测试了许多时间序列聚类算法。经过仔细分析。 具有动态时间扭曲度量的时间序列K-means ，产生了最准确的结果。因此，我使用这个模型进行后续分析。
用于时间序列聚类的动态时间翘曲（DTW）度量
在时间序列分析中，动态时间扭曲（DTW）是测量两个在时间、速度或长度上不完全一致的时间序列之间的相似性 的算法之一。

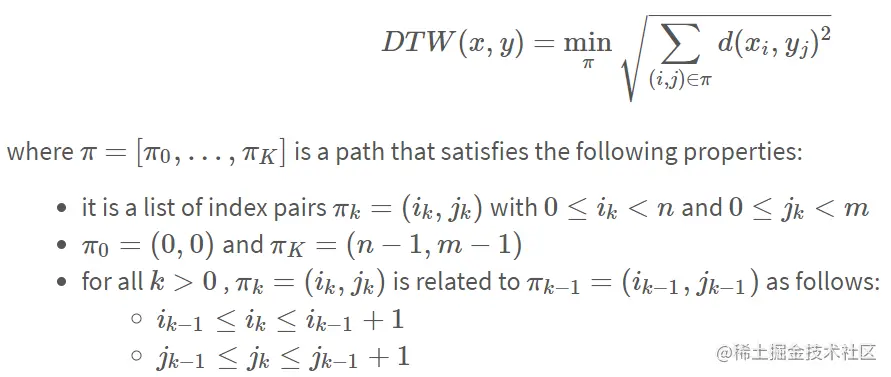

来源：tslearn文档
总结一下DTW的方程式。DTW的计算方法是X中每个元素与其_在Y中的最近点_之间的距离平方根之和。

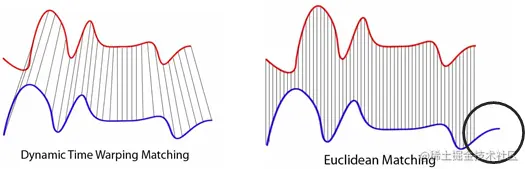

源于此。维基共享资源
例如，我们有两条不同的曲线--红色和蓝色，长度不同。这两条曲线遵循相同的模式，但是，蓝色的曲线比红色的要长。如果我们应用一对一的欧氏匹配（如右图所示），映射并没有完全同步，蓝色曲线的尾部被遗漏了。DTW通过制定 一对多的匹配来解决这个问题，这样一来，相同的模式被完美匹配，两条曲线都没有遗漏（如左图所示）。
聚类评估。剪影得分
a:一个样本与同一类别中所有其他点之间的平均距离。 b: 一个样本与下一个最近的聚类中的所有其他点之间的平均距离。来源。 tslearn
对于聚类性能的评估。 剪影得分被用来作为衡量标准。分数介于**-1和+1之间，前者表示不正确的聚类，后者表示高度密集的聚类。分数在0左右表示有重叠的聚类。当集群密集** 且分离良好时，分数会更高 ，这与集群的一个标准概念有关。

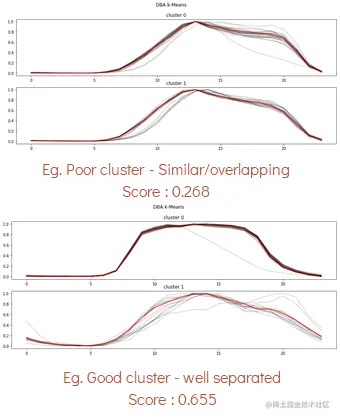

来源：作者
看上面的图，两个集群看起来都很相似，结果是0.268的低分。而对于右下角的图，集群分离得很好，有两个不同的趋势，导致了0.655的高分。
第一部分：时间聚类

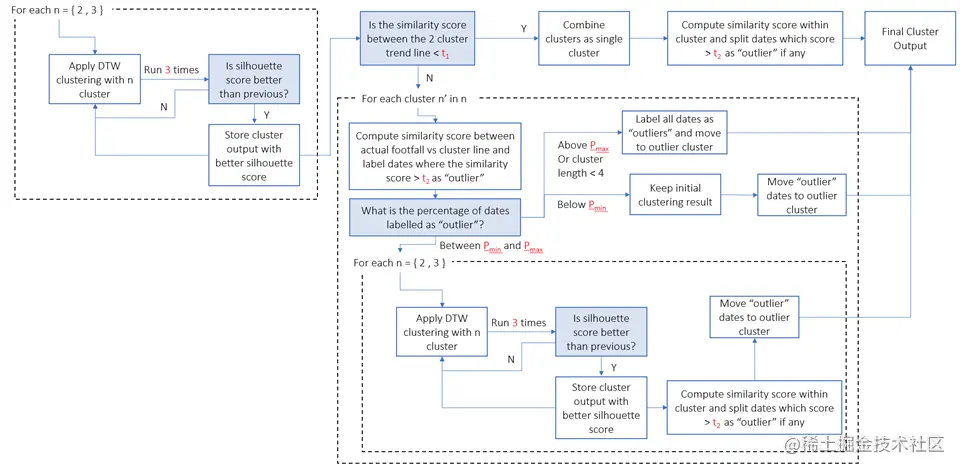

时间聚类框架 | 来源：作者
时间聚类的目标是创建一个能够自我聚类相同的移动趋势的方法。因此，我们开发了一个聚类 框架来实现这一任务。

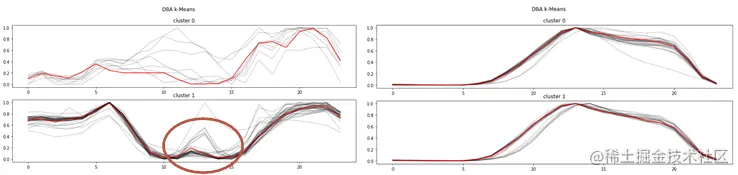

1级聚类的结果 | 来源：作者
第一层聚类通常会产生分离度不高的聚类输出。从左上图可以看出，该模型无法将轻微的峰值区分为一个独立的聚类。此外，右边的2个聚类看起来很相似，应该被合并。
因此，需要对集群进行微调。该框架由多个函数组成，以增强结果。一些功能 包括。
- 根据集群主趋势线之间的相似度得分与阈值**（t1**），检查是否有可能将2个集群合并为一个集群。
- 使用相似性分数与阈值**（t2**）检测集群中的任何离群日期，这将被提取并移入离群的集群中。
- 识别任何具有不一致趋势的集群。如果集群中离群日期的百分比超过**（Pmax**），该框架将把集群中的所有日期标记为离群。
- 识别一个单一的日期为离群值。如果一个聚类中离群日期的百分比低于**（Pmin**），初始聚类结果将被保留，我们将把检测到的任何离群日期移到 "离群 "聚类中。
- 如果离群日期的百分比在**(Pmin**) 和**(Pmax**)之间，那么这个群组就会经过另一轮聚类。
注意：由于框架的复杂性，我不会在这篇文章中解释完整的方法。
输出的例子
通过开发的框架，与仅有1级聚类相比，结果有了明显的改善。我们现在能够观察到从时间序列数据中得出的明显趋势线。
与仅有1级聚类相比，结果有了明显的改善 | 来源：作者
聚类框架的输出将以下列方式进行。
- 图形将被绘制出来--主要聚类，然后是离群聚类
- 每个聚类的摘要将被打印在底部--每一天的计数和属于每个聚类的日期。

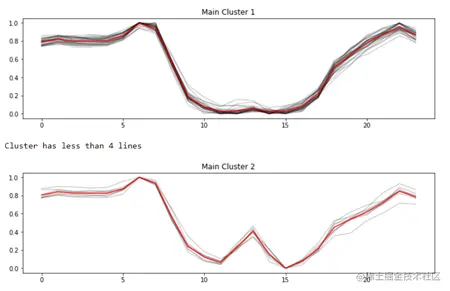

图形将被绘制出来--主要群组，然后是离群组 | 来源：作者
每个群组的摘要将被打印在底部--每天的计数和属于每个群组的日期| 来源：作者
注意：我不会在这篇文章中具体说明所确定的趋势。
第二部分：空间聚类
空间聚类的目的是为每个时间聚类确定相同趋势的地方。有了第一部分产生的时间聚类，我将获得每个单元的周趋势线，并使用类似的框架进行空间聚类，以实现时间性。
周趋势线是如何从每个时间簇中得出的 | 来源：作者
在这项任务中，我对一个特定的区域进行了空间聚类，聚类结果在ArcGIS Pro上可视化。
注：与第一部分类似，我将不强调从空间聚类中获得的输出。
总结说明
从数据中得出趋势和原型只是时间序列聚类的众多应用之一。所开发的框架也可以转移到其他具有连续数据的商业用例中，以获得有价值的洞察力。
实习感想
市建局实习经历｜来源：作者
在过去的5个月里，我在市建局的工作经历总结为以上4点。我非常感谢有机会应用我的分析技能，并为这个领域的AI/ML应用做出贡献。此外，我也很感谢我的导师--宋玉、Blossom和Zhongwen，感谢他们把这个项目交给我，让我能够向上层管理人员和外部教授展示这个项目。我真的很感谢他们给予的所有指导和反馈。
如果你想了解更多信息，请随时与我联系 LinkedIn 如果你想了解更多关于这个项目或我在URA设计与规划实验室的经验，请随时联系我 :)
