华为交换机配置基本QinQ笔记

本文已参与 ⌈新人创作礼⌋ 活动，一起开启掘金创作之路

华为交换机配置基本QinQ笔记

实验要求：

• 租户1和租户2独立划分VLAN，两者互不影响。
• 两租户之间流量通过核心/骨干网透明传输，相同租户之间互通，不同租户之间互相隔离。 配置基本QinQ示例

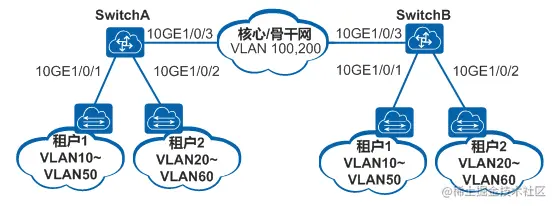

利用核心/骨干网提供的VLAN100使数据中心的租户1互通，利用核心/骨干网提供的VLAN200使数据中心的租户2互通，不同租户之间互相隔离。

配置基本QinQ示例

配置思路

采用如下的思路配置QinQ：

1. 在SwitchA和SwitchB上均创建VLAN100和VLAN200，配置连接租户的接口为QinQ类型，并分别加入VLAN。实现不同租户添加不同的外层VLAN Tag。
2. 配置SwitchA和SwitchB上连接核心/骨干网的接口加入相应VLAN，实现允许VLAN100和200的报文通过。

操作步骤

1. 创建VLAN

在SwitchA、B上创建VLAN100和VLAN200

<HUAWEI> system-view
[~HUAWEI] sysname SwitchA
[*HUAWEI] commit
[~SwitchA] vlan batch 100 200
[*SwitchA] commit

<HUAWEI> system-view
[~HUAWEI] sysname SwitchB
[*HUAWEI] commit
[~SwitchB] vlan batch 100 200
[*SwitchB] commit
```

1. 配置接口类型为QinQ

   在SwitchA上配置接口10GE1/0/1、10GE1/0/2的类型为QinQ，10GE1/0/1的外层tag为VLAN100，10GE1/0/2的外层tag为VLAN200。SwitchB的配置与SwitchA类似，不再赘述。

   [~SwitchA] interface 10ge 1/0/1
   [~SwitchA-10GE1/0/1] port link-type dot1q-tunnel
   [*SwitchA-10GE1/0/1] port default vlan 100
   [*SwitchA-10GE1/0/1] quit
   [*SwitchA] interface 10ge 1/0/2
   [*SwitchA-10GE1/0/2] port link-type dot1q-tunnel
   [*SwitchA-10GE1/0/2] port default vlan 200
   [*SwitchA-10GE1/0/2] quit
   [*SwitchA] commit


2. 配置Switch连接核心/骨干网侧的接口

   在SwitchA上配置接口10GE1/0/3加入VLAN100和VLAN200。SwitchB的配置与SwitchA类似，不再赘述。

   [~SwitchA] interface 10ge 1/0/3
   [~SwitchA-10GE1/0/3] port link-type trunk
   [*SwitchA-10GE1/0/3] port trunk allow-pass vlan 100 200
   [*SwitchA-10GE1/0/3] commit
   [~SwitchA-10GE1/0/3] quit


3. 验证配置结果

   从数据中心一处租户1内任意VLAN的一台Server ping另外一处租户1同一VLAN内的Server，如果可以ping通则表示租户1内部可以互相通信。

   从数据中心一处租户2内任意VLAN的一台Server ping另外一处租户2同一VLAN内的Server，如果可以ping通则表示租户2内部可以互相通信。

   从数据中心一处租户1内任意VLAN的一台Server ping另外一处租户2同一VLAN内的Server，不能ping通，则表示租户之间是互相隔离的。

配置文件

• SwitchA的配置文件

  #
  sysname SwitchA
  #
  vlan batch 100 200
  #
  interface 10GE1/0/1
   port link-type dot1q-tunnel
   port default vlan 100
  #
  interface 10GE1/0/2
   port link-type dot1q-tunnel
   port default vlan 200
  #
  interface 10GE1/0/3
   port link-type trunk
   port trunk allow-pass vlan 100 200
  #
  return


• SwitchB的配置文件

  #
  sysname SwitchB
  #
  vlan batch 100 200
  #
  interface 10GE1/0/1
   port link-type dot1q-tunnel
   port default vlan 100
  #
  interface 10GE1/0/2
   port link-type dot1q-tunnel
   port default vlan 200
  #
  interface 10GE1/0/3
   port link-type trunk
   port trunk allow-pass vlan 100 200
  #
  return
