还是先来回顾牛客网上的错题吧：今天刷了15题。电路的东西还是有好多不懂的地方。
- 对于0.5级变压器的线性，一般要求在0至额定值范围内，其偏差不应大于输入量满度值的（）
A. ±0.5% B.±1%
C.±1.5% D.±2%
本题选A.先记着吧
- 常用的组合逻辑有：编码器、译码器、数据选择器、数值比较器、加法器、函数发生器、奇偶校验器等等
- 时序逻辑电路: 移位寄存器，计数器，顺序脉冲器，序列信号发生器，分频器。
- 三极管作为开关时工作区域是( )
A.饱和区+放大区 B.击穿区+截止区
C.放大区+击穿区 D.饱和区+截止区
本题选D,答案解析：一共有放大区，饱和区 ，截止区三个区
工作在开关状态时是截止和饱和（饱和区-开关接通，截止区-开关断开）
作为放大器用时工作在放大区
- 下列说法正确的是()
A.2个OC结构与非门线与得到与或非门。
B.与门不能做成集电集开路输出 (OC门)结构
C.或门不能做成集电集开路输出结构
D.或非门不能做成集电集开路输出结构
本题答案选A；不知道为啥？CMOS电路中漏极开路输出门电路（OD门），与之对应，在TTL电路中也有一种集电极开路输出结构（OC门）
- 在多谐振荡器、单稳态触发器、施密特触发器，（）中常用于产生脉冲波形？
A.多谐振荡器
B.单稳态触发器
C.施密特触发器
本题选A ，多谐振荡器：利用深度正反馈，通过阻容耦合使两个电子器件交替导通与截止，从而自激产生方波输出的振荡器。常用作方波发生器。 多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形波发生器。在接通电源后，不需要外加脉冲就能自动产生矩形脉冲！

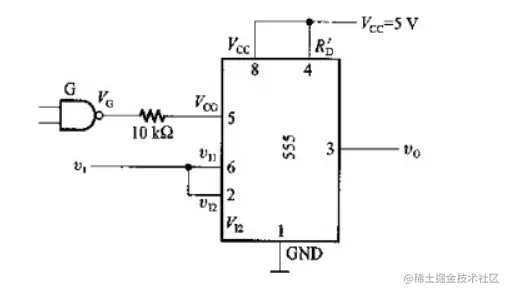

- 下图是用555定时器接成的施密特触发器。图中与非门的输出电压VG的高、低电平分别为VOH=5V,VOL=0V，输出电阻小于50Ω。试问VC为低电平下电路的VT+、VT-。

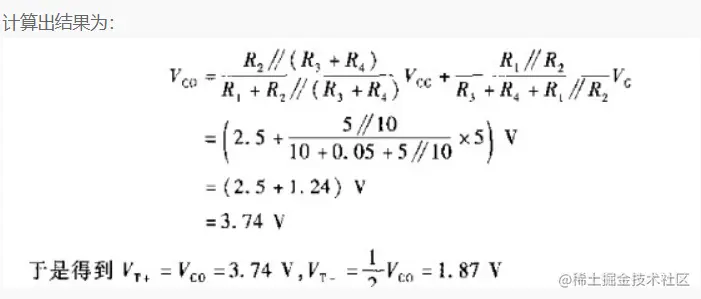

与非门为低电平，输出电阻接地；与非门为高电平，输出电阻和Vcc相连，根据555定时器内部3个5k欧电阻分压，可以得出输出电阻和这三个电阻的分压关系，即可计算出阈值电压
- 对于同步复位和异步复位，（同步复位）可以消除毛刺；（同步复位）在FPGA中，消耗更多的资源。 同步复位仅在时钟信号有效沿时，有效，可以消除毛刺。 在FPGA中，同步复位需要采用组合逻辑进行设计，增加逻辑资源。
