一、开发环境
-
1.1、软件环境
- RT-Thread Studio: V1.1.5
- RT-Thread版本：V4.0.2
- STM32 CubeMX: V6.0.1
-
1.2、硬件环境
- 芯片：STM32H750XBH6

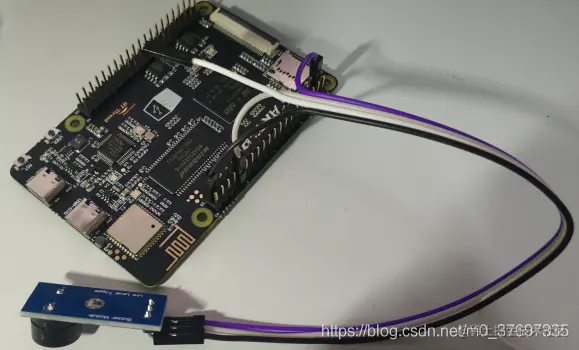

- 开发板：ART-Pi
- 模块：无源蜂鸣器
（注：本文是在基于文章《应用 RT-Thread 实现蜂鸣器播放器》来实现的，详细的实现过程，该篇文章已经非常非常详细，我就重复了，只是说说关键的地方）
二、一些乐理的基本知识
我们知道，声音的三要素是：响度、音色、音调。利用这三个要素就可以演奏不同的音乐。

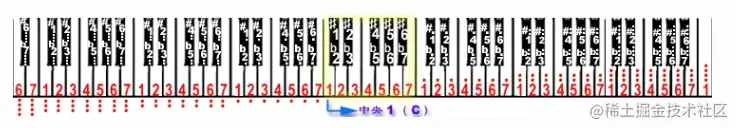

一般说来，蜂鸣器演奏音乐只能是单音频率，它不包含相应幅度的谐波频率，也就是说不能象电子琴那样能奏出多种音色的声音。因此蜂鸣器奏乐只需弄清楚两个概念即可，也就是“音调”和“节拍”。音调表示一个音符唱多高的频率，节拍表示一个音符唱多长的时间。十二平均律就规定了每一个音符的标准频率。 十二平均律，是一种音乐定律方法，将一个纯八度平均分成十二等份，每等分称为半音，是最主要的调音法。十二平均律中各音的频率： C: 262 Hz、#C: 277 Hz、D: 294 Hz、#D: 311 Hz、E: 330 Hz、F: 349 Hz、#F: 370 Hz、G: 392 Hz、#G: 415 Hz、A: 440 Hz、#A: 466 Hz、B: 494 Hz
下面是两只老虎的简谱
其中1＝E 表示乐谱的曲调，就是说，“这歌曲唱E调”。那么 1(do) 的频率就为 330 HZ，同样 2 = F，3 = G依次类推。后面 4/4 是用来表示节拍的，它表示乐谱中以四分音符为节拍，每一小结有四拍。比如第二行的第二小节，其中5、6 为一拍，5、4为一拍，3为一拍，1为一拍共四拍。5、6的时值为四分音符的一半，即为八分音符长。 简谱里音符下面加一道横线表示该音减少一半时值，即该音符为半拍；加两道横线表示该音在减少一半时值基础上再减一半时值，即该音符为四分之一拍。附点音符，时值是原音符的长加上这个音长的一半。 那么一拍到底该唱多长呢？一般说来，如果乐曲没有特殊说明，一拍的时长大约为400—500ms 。我们以一拍的时长为400ms为例，则当以四分音符为节拍时，四分音符的时长就为400ms，八分音符的时长就为200ms，十六分音符的时长就为100ms ---- 来源《应用 RT-Thread 实现蜂鸣器播放器》
十二平均律给出了“do re mi fa so la si”对应的频率值，也就是说我们通过改变输出pwm的频率让蜂鸣器发出不同频率的声调，就能得到谱成乐谱的“do re mi fa so la si”，从而实现音乐播放的效果。
三、实现过程
-
3.1、首先要配置ART-Pi的输出引脚（本实例使用的是PH10）为pwm模式，用于控制蜂鸣器发出不同频率、不同音量。参考文章《使用RT-Thread Studio 实现PWM设备底层配置 （RT-thread && RT-thread Studio && ART-Pi）》
-
3.2、网上找到天空之城的乐谱。
-
3.3、利用

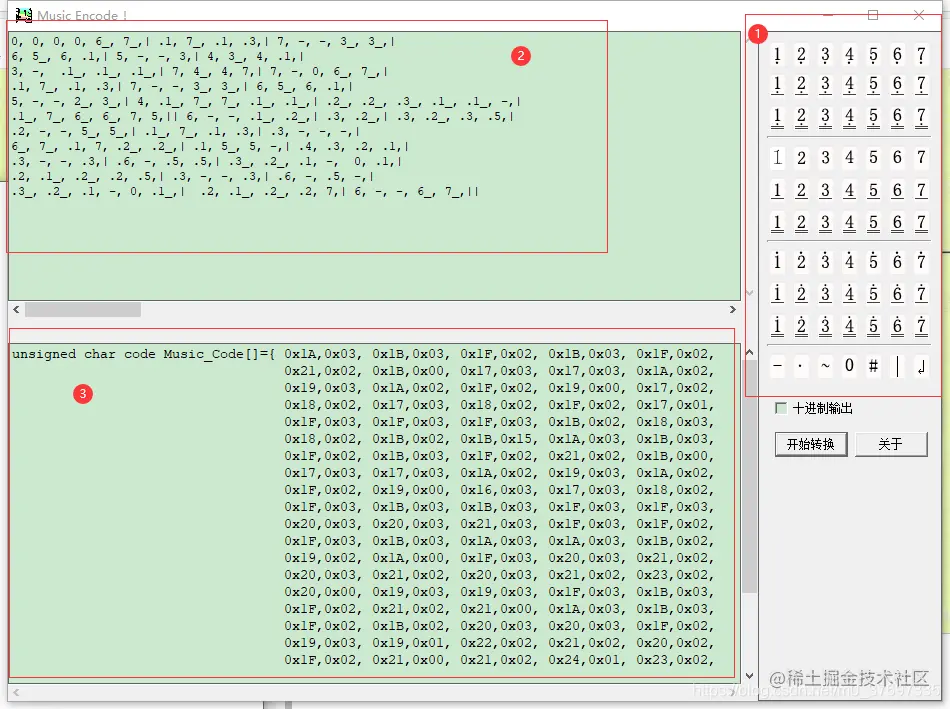

MusicEncode（对简谱进行编码的软件）来获取编码（编码的具体意义看《应用 RT-Thread 实现蜂鸣器播放器》，这里就不解释了）。 根据乐谱点击1位置的符号，能够得到2处的谱子，点击开始转换，得到3处的编码，就是要放入我们程序的东西。 -
3.4、通过上一步我们得到了编码，单片机利用这些编码就能得到要输出的频率和停顿时间，也就是能奏响音乐。 直接使用《第 4 节：音乐数据的编码与解码》里面的解码文件。
-
3.5、将示例中的红框部分更换成我们利用软件生成的编码（也就是那个
3位置的那个数组） -
3.6、下载到ART-Pi就可以听到音乐响起。
-
3.7、还怪好听的，OVER。
