 1 FrameWork创建ALSA流程

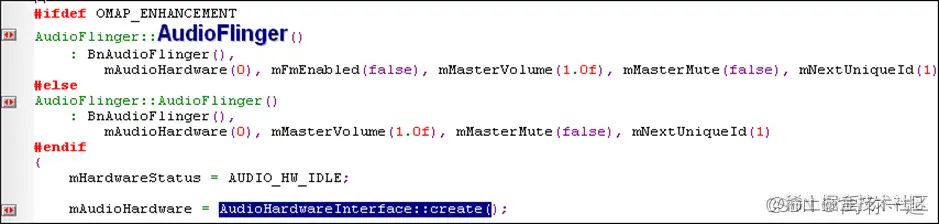

        在AudioFlinger中会去调用AudioHardwareInterface::create，创建对应的HardwareInterface。AudioFlinger.cpp (\frameworks\base\services\audioflinger)

​

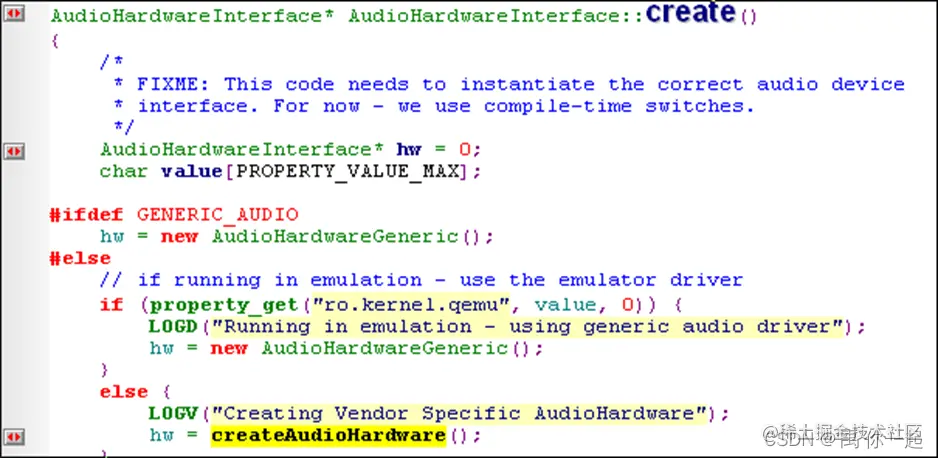

        其对应实现为下图所示，在create中会调用createAudioHardware去创建底层的AudioHardware.AudioHardwareInterface.cpp (\frameworks\base\services\audioflinger)

 ​

其对应的实现如下图所示：

AudioHardwareALSA.cpp (\hardware\alsa_sound)

​

其函数的具体实现如下图，创建时会去获取对应的Module “alsa”，并尝试去打开这个Module，然后去调用设备的初始化进行初始化。

AudioHardwareALSA.cpp (\hardware\alsa_sound)

 ​

 ​

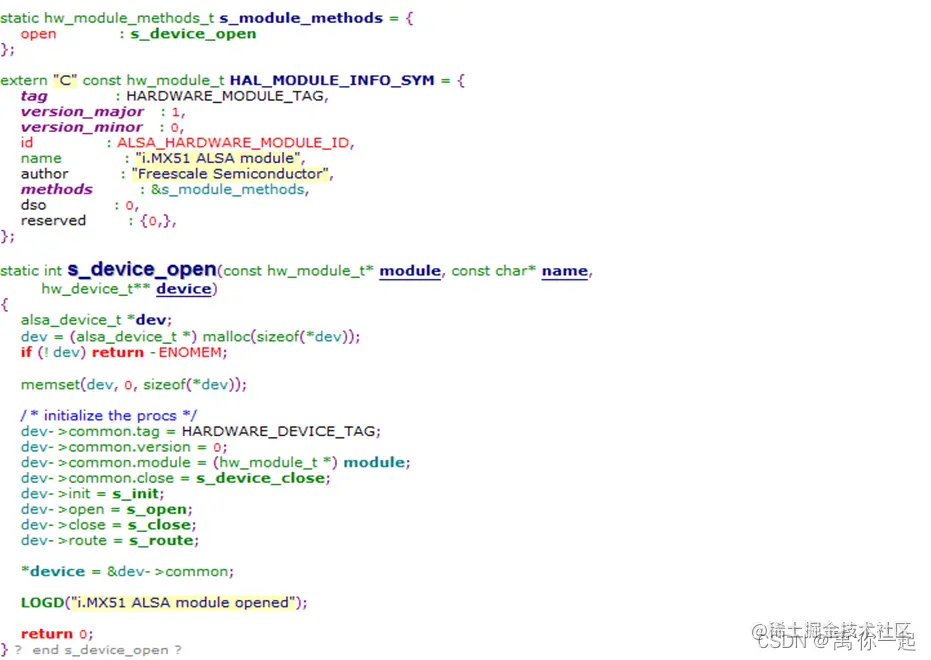

其对应的Module的数据结构和其对应的打开函数的实现。

Alsa_imx5x.cpp (\hardware\ti\omap3\modules\alsa)

​

 这样我们基本上了解了AudioFlinger和ALSA是如何联系在一起的，但ALSA又是如何与SOC，甚至是Codec Driver联系的呢，这个问题先放一放，在下面Routing中会解答这个问题。

2 ALSA Routing流程

在AudioFlinger的会去配置模式，象：MODE_NORMAL，MODE_RINGTONE。

AudioFlinger.cpp (\frameworks\base\services\audioflinger)

​

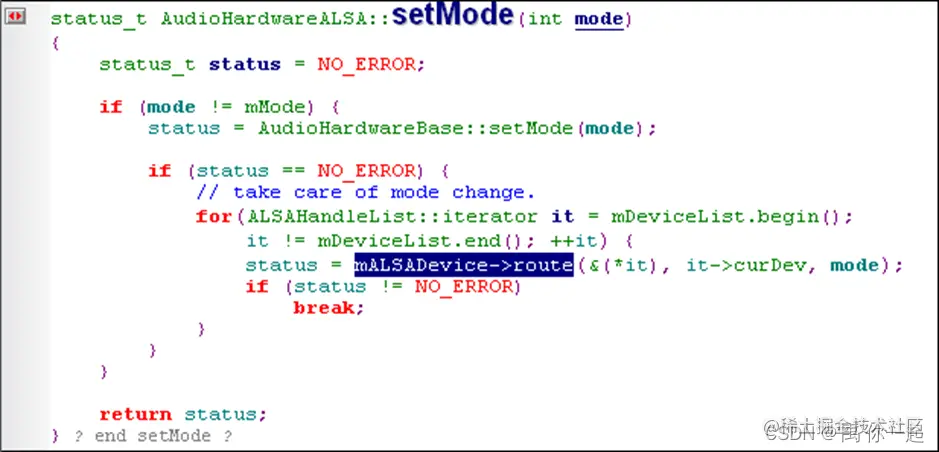

ALSA成对应的接口实现如下：

AudioHardwareALSA.cpp (\hardware\alsa_sound)

​

而ALSADevice的具体实现为：

Alsa_imx5x.cpp

​

在查看setAlsaControls的具体实现：

Alsa_imx5x.cpp

​

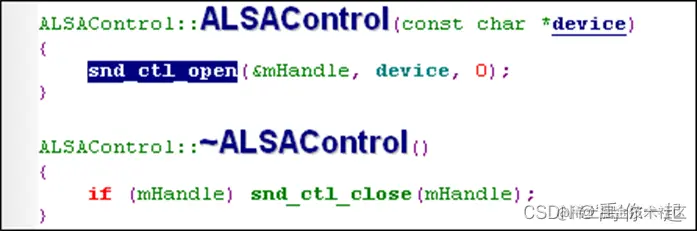

其中第一句就是去创建ALSAControl，而ALSAControl就是去打开SOC 的snd control，与对应的设备文件相关联，其具体流程如下：

ALSAControl.cpp (\hardware\alsa_sound)

​

其对应实现为：

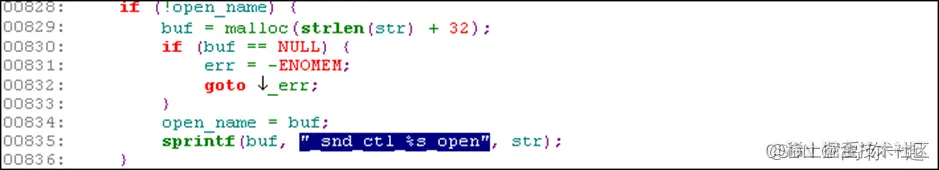

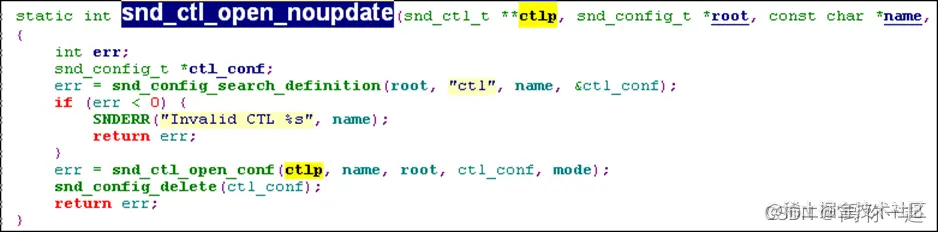

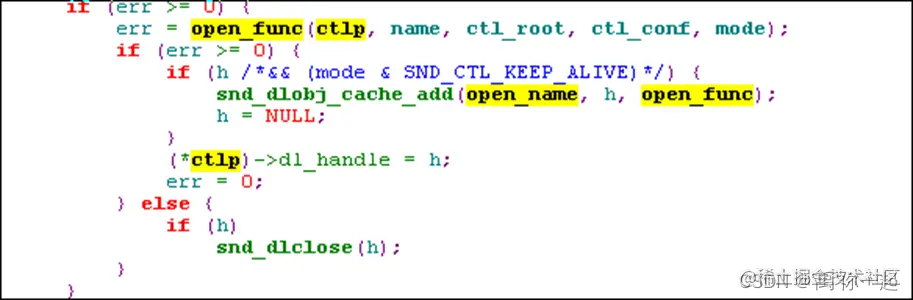

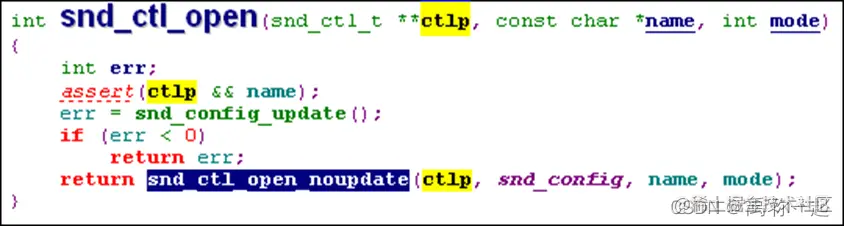

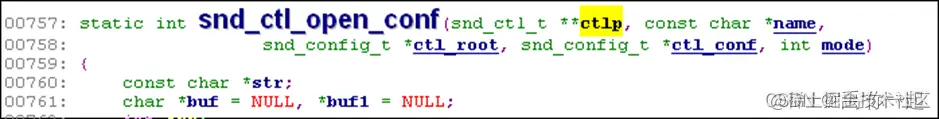

Control.c (\external\alsa-lib\src\control)

​

 ​

 ​

​

​ ​









​
