安装前

检查计算机配置是否符合要求

• DirectX 9.0c （着色器模型3）级别的图形适配器或更新的版本, 或与DirectX 11兼容的操作系统，可在缺少图形硬件时进行渲染。推荐使用DirectX 11兼容的图形硬件。

• Windows Vista 7、8、10或11版（32 位或 64 位），Windows Server 2008 R2 或更高的版本

• 开发需要Visual Studio 2010-2022，对发布无要求

• .NET Framework v. 4.0 版或安装更新的版本

.NET 兼容性

LightningChart 主要为 .NET 框架构建，但也兼容以下 .NET版本：

• .NET Core 3.0 和 3.1

• .NET 5

• .NET 6

使用上述内容时，Visual Studio 可能会发出有关使用不同目标的已安装包的警告，特别是在使用 NuGet 包时。 但是，这并不妨碍应用程序工作。

在这些情况下，可以抑制或忽略警告。

请注意，LightningChart 不会出现在 .Net Core 3、.NET 5 和 .NET 6 的 Visual Studio 工具箱中项目。 因此，必须在代码中创建和配置图表。

运行安装向导

右键单击LightningChart .NET SDK v10.exe。安装程序会将组件安装到Visual Studio Toolbox（工具箱）中, 另外还会安装与工具箱控件相关联的帮助文件。如果组件或帮助文件安装失败，请按照以下各节中的说明进行手动安装。

在试用LightningChart时，很可能要用到SetupDownloader.exe来下载并安装SDK，也就是说不需要运行LightningChart .NET SDK v10.exe程序。

将Arction组件手动添加至 Visual Studio Toolbox

WinForms

  1. 打开Visual Studio，创建一个新的WinForms项目。右键单击“Toolbox”，选择“Add Tab”，并命名为“Arction”

  2. 右键单击“Arction”选项卡，然后选择“Choose items... ”

  3. 在“Choose Toolbox items”窗口中，选择“.NET Framework Components”页。点击“Browse...”

从安装组件的文件夹中，一般为C:\Program Files （x86）\Arction\LightningChart .NET SDK v.10\LibNet4，搜索到Arction.WinForms.Charting.LightningChart.dll 和 Arction.WinForms.SignalProcessing.SignalTools.dll，点击“Open”。 然后就可以在“Toolbox”中找到这些组件了。

WPF

  1. 打开Visual Studio，创建一个新的WPF项目。右键单击“Toolbox”，选择“Add Tab”，并命名为“Arction”

  2. 右键单击“Arction”选项卡，然后选择“Choose items... ”

  3. 在“Choose Toolbox items”窗口中，选择“WPF Components”页。点击“Browse...”

从安装组件的文件夹中，一般为C:\Program Files （x86）\Arction\LightningChart .NET SDK v.10\LibNet4，搜索到Arction.Wpf.Charting.LightningChart.dll、Arction.Wpf.ChartingMVVM.LightningChart.dll 和 Arction.Wpf.SignalProcessing.SignalTools.dll，点击“Open”。 然后就可以在“Toolbox”中找到这些组件了。

手动配置Visual Studio 2010-2022 帮助

本章介绍了如何手动安装LightrnngChart Ultimate®.NET帮助内容。如果 Visual Studio 2010-2019没有安装任何本地帮助内容，需要用到本章信息。当安装LightningChart Ultimate®.NET时，如果没有安装任何本地帮助内容，则不会安装LightningChart Ultimate®.NET的帮助。

完成此次配置后，从Visual Studio 2010-2019中可以查看LightningChart Ultimate®.NET的帮助。可以在LightningChart Ultimate的类型、属性等部分按F1，或使用Microsoft Help Viewer（帮助查看器）来浏览帮助内容。

Visual Studio 2010

请按照以下步骤在Visual Studio 2010上手动安装LightningChart®.NET帮助内容：

  1. 打开Visual Studio 2010.
  2. 选择Help -> Manage Help Settings.
  3. 在 Help Library Manager中, 单击Settings 链接.
  4. 确保 I want to use local help 为选中状态.
  5. 如果已选择好I want to use local help, 单击Cancel 返回到Help Library Manager。否则单击OK。
  6. 单击 Install content from disk链接
  7. 单击 Browse按钮，找到安装 LightningChart®.NET 的文件夹，默认安装路径为C:\Program Files （x86）\Arction\LightningChart .NET SDK v.10 \MSHelpViewer。
  8. 选择HelpContentSetup.msha 然后单击 Open 按钮。
  9. 单击 Next 按钮。
  10. 单击LightningChart®.NET Help旁边的Add链接，确保Status列值变为Update Pending。
  11. 单击Update 按钮。如果Help Library Manager询问是否要继续，单击Yes按钮。帮助库开始更新。
  12. 帮助库更新完成后，单击Finish按钮关闭Help Library Manager。

Visual Studio 2012-2022

请按照以下步骤在Visual Studio 2012-2019上手动安装LightningChart®.NET帮助内容：

  1. 打开Visual Studio 2012、2013、2015 、2017或2019。
  2. 选择 HELP -> Add and Remove Help Content。
  3. Microsoft Help Viewer启动后，选择Manage Content。
  4. 选择 Disk under Installation source。
  5. 单击三个点的按钮以浏览文件。
  6. 找到安装 LightningChart®.NET的文件夹，默认安装路径为C:\Program Files （x86）\Arction\LightningChart .NET SDK v.10\MSHelpViewer
  7. 选择 HelpContentSetup.msha然后单击 Open 按钮。
  8. 单击 LightningChart®.NET Help旁的Add连接，确保Status列值变为Add pending。

微信截图_20220421094614.png 上图：添加帮助（LightningChart Help ）

  1. 单击 Update 按钮。如果Help Library Manager询问是否要继续，单击Yes按钮。帮助库开始更新。
  2. 帮助库更新完成后，可以关闭Microsoft Help Viewer。
  3. 在Visual Studio Menu / Help中, 依次选择Set Help Preference : Launch in Help Viewer。

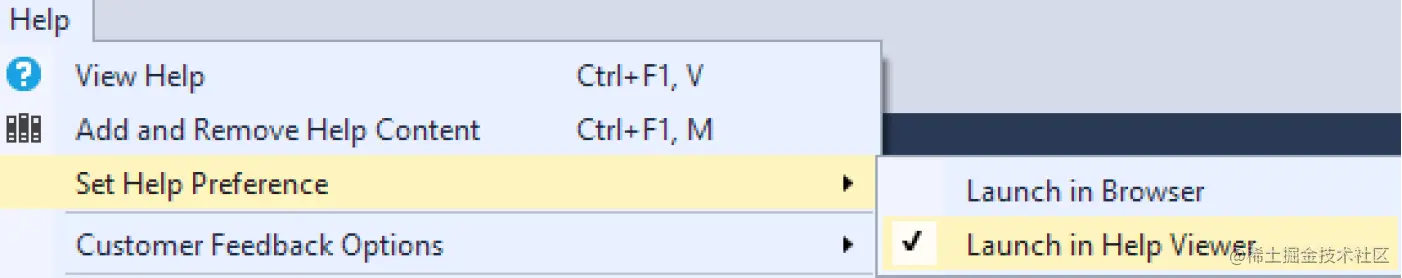

微信截图_20220421094750.png 上图：设置帮助首选项（Set Help Preference）。

Visual Studio IntelliSense的代码参数和提示

如果从Global Assembly Cache（全局程序集缓存）引用了LightningChart.dll文件，但自动工具箱安装程序并未安装控件，则在键入相关LightningChart代码时，IntelliSense可能不会显示代码提示。首先从项目的References（引用）列表中移除LightningChart.dll文件，然后在安装目录中搜选（通常路径为C:\Program files （x86）\Arction\LightningChart .NET SDK v.10\LibNet4）再次添加。

选择Target Framework

在C#项目中，可以按照步骤Project -> Properties -> Application -> Target Framework来选择framework版本。

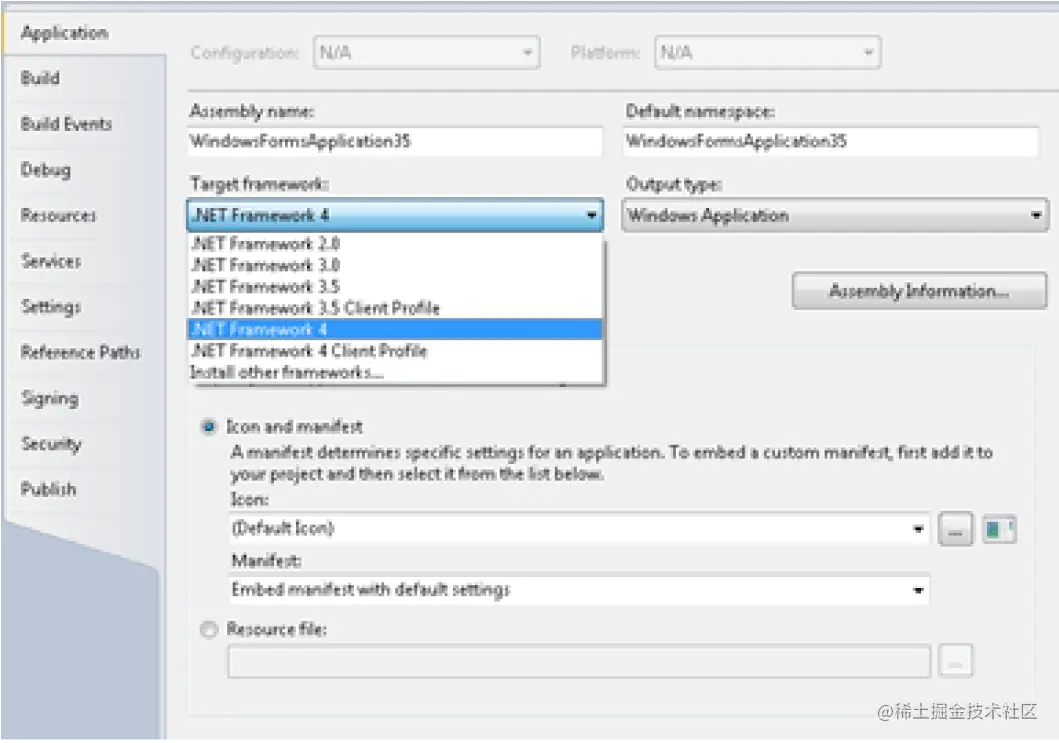

微信截图_20220421095013.png 上图：在C#项目中选择 Target Framework

在Visual Basic项目中，可以按照步骤Project -> Options -> Compile -> Advanced compile options -> Target framework来选择framework版本。

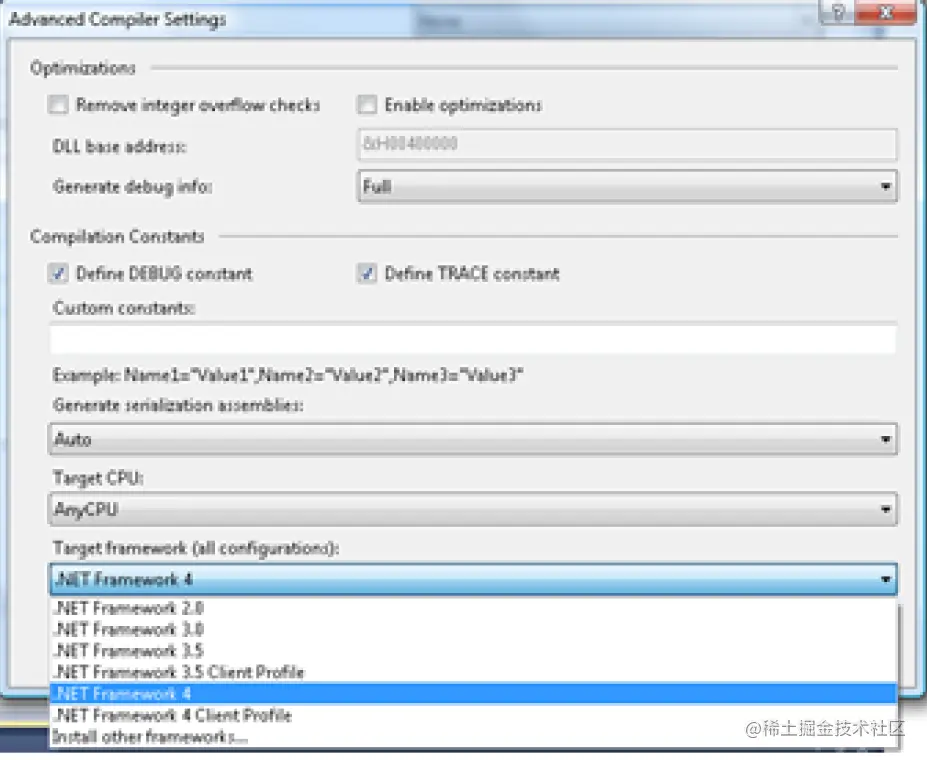

微信截图_20220421095131.png 上图：在Visual Basic 项目中选择Target Framework

选择.NET Framework 4或.NET Framework 4 Client Profile。推荐 .NET Framework 4.5或更高版本）。 如果选择了正确的.NET Framework，Visual Studio toolbox（工具箱）中便会出现 LightningChart®.NET SDK 控件。
