上次对UEFI的图形模式有了一定的了解，根据得到的信息，我准备用1024×768的分辨率来运行程序。
这个分辨率我比较熟悉，以前的代码（legacy bios下）可以复用。在Vesa标准中，有多个模式是这个分辨率的（我最常用的是105h）。如图：

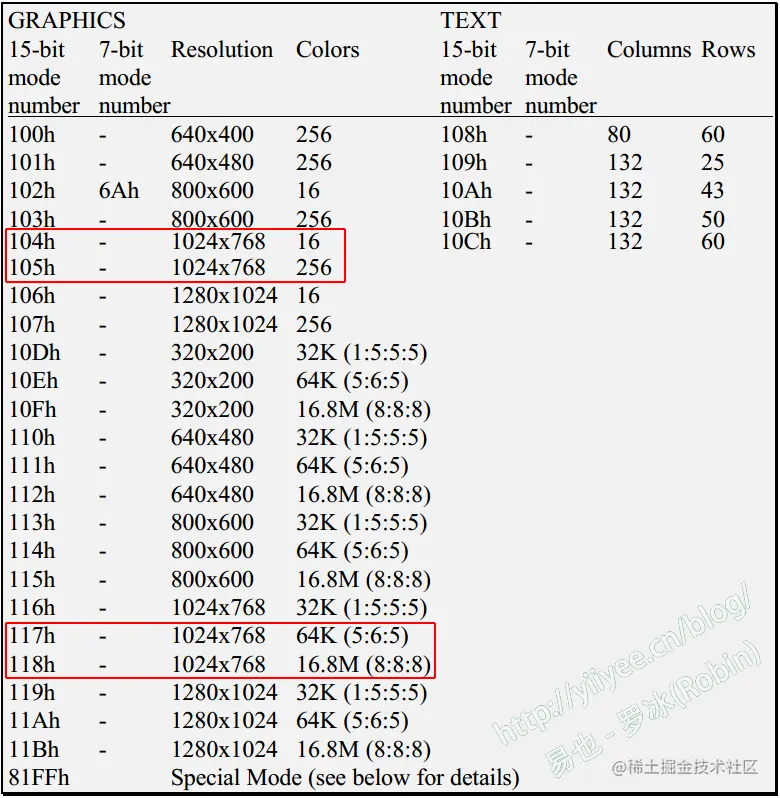

图1 VESA graphics
那么UEFI的这个分辨率对应的是哪个模式呢（UEFI 下的模式索引值为3）？虽然都是从EDID中读出来的，不过经过了UEFI 的重组，我也搞不清到底是对应哪个。从blt的操作方式来看，可能是118h；不过似乎其他的模式也能类似操作。
算了，不纠结了，什么时候去跟下代码就知道了。
核心工作的API是Blt()，需要好好读一读。UEFI spec 2.8 page 70:

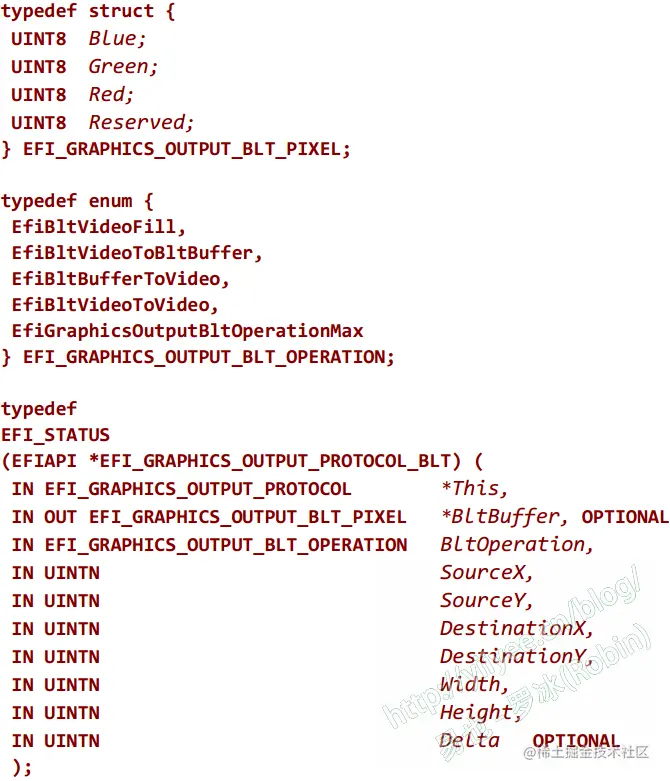

图2 blt() function
我把其内容翻译了一下:

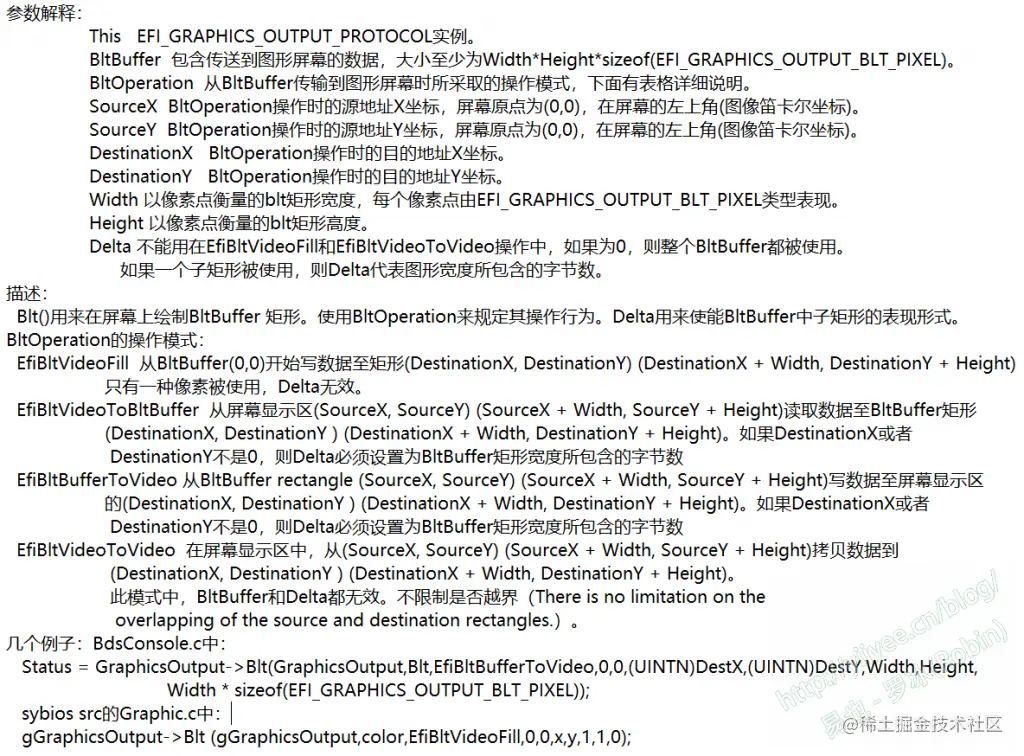

图3 blt函数解释
有了这些信息，足够构建图形的基本函数了。
我的做法是，首先构建画点函数putpixel；然后根据采用不同的才做模式，将画竖线(HLine)、画横线(VLine)、画矩形(rectangle)、画矩形块(rectblock)以及画圆(circle)。其中，画圆函数使用了putpixel来实现，采用的是四象限画圆法。
以上的算法都是参照Foxdisk3.01的代码来构建的。
废话不多说，具体的可以看源代码。编译一下，来看看效果。

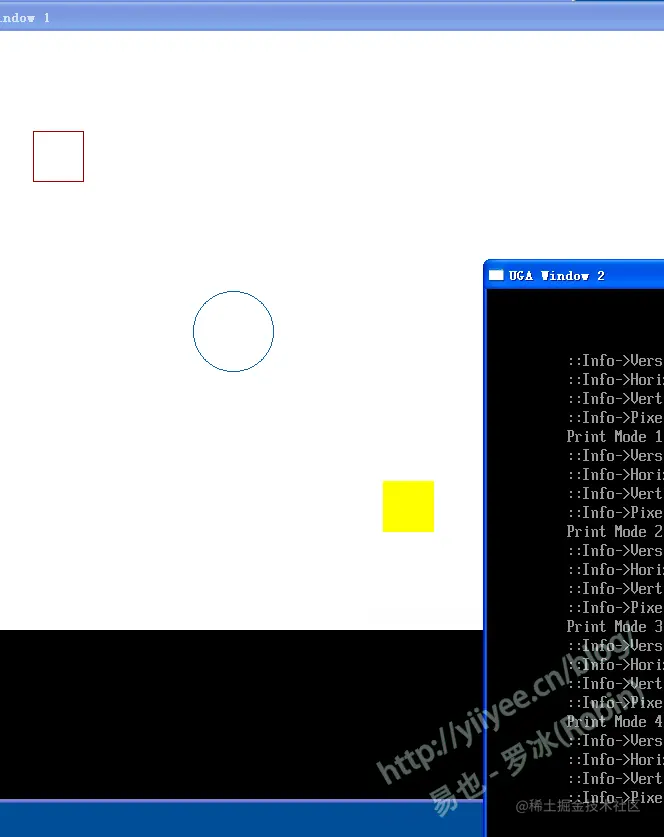

图4 程序运行效果
让程序测试了三个函数的运行效果，实际上包括设置显示模式、背景画图等都试了。
也就是说，如今我们有了一张1024×768的白纸，各种颜料，以及可以自动画各种形状的画笔，有什么画不出来呢？
Gitee地址： gitee.com/luobing4365…
项目代码位于：/03 GraphicsOutput1下。
