简介

Linux操作系统在kernel 2.6版本中引入了设备驱动模型，简化驱动程序的编写。

Linux的设备驱动模型是为了支持设备的即插即用功能，为了减少冲突，需要具备以下条件：

自动检测在系统中添加/删除设备

资源管理(地址，IRQ中断，DMA通道，内存区域)

操作系统可以自动加载新设备的驱动程序

当设备和总线允许时，不需要进行系统重启(热插拔)

驱动模型主要包括如下基本结构

设备 (struct device)
总线 (struct bus_type)
类 (struct class)
驱动 (struct driver)
子系统(struct sub_system)

sysfs文件系统

sysfs目录下主要分为如下划分

block 系统中有各种块设备(磁盘，分区)
bus 物理设备链接到总线上(pci, ide, usb)
class 系统中可用的驱动程序类别(net, block, tty, rtc, graphics)
dev 链接到系统的设备的层次结构
firmare 来自系统固件的信息
fs 已经挂载的文件系统信息
hypervisor 虚拟化信息
kernel 内核状态信息(已经登陆用户信息，热插拔)
module当前内核已经加载的内核模块
power 与电源管理子系统的相关的信息

kset and kobject

参考文档:The zen of kobjects

源码文件:

include/linux/kobject.h include/linux/kref.h lib/kobject.c

kobject的结构体如下所示

struct kobject {
    const char      *name;                                  // 挂载sysfs中对应的目录名称
    struct list_head    entry;                              // 属于某个kset, kset中有这个列表
    struct kobject      *parent;                            // kobject的父亲结构，形成层次结构，在sysfs中形成目录关系
    struct kset     *kset;                                  // 当前的kobject属于那个kset
    struct kobj_type    *ktype;                             // kobject的类型，主要是命名空间，操作函数
    struct kernfs_node  *sd; /* sysfs directory entry */    // 对应的sysfs对象，在3.14以后sysfs基于kernelfs实现
    struct kref     kref;                                   // 引用计数
#ifdef CONFIG_DEBUG_KOBJECT_RELEASE
    struct delayed_work release;
#endif
    unsigned int state_initialized:1;                       // 是否初始化
    unsigned int state_in_sysfs:1;                          // 是否已经注册到sysfs中
    unsigned int state_add_uevent_sent:1;                   // 是否已经发送KOBJ_ADD uevent消息
    unsigned int state_remove_uevent_sent:1;                // 是否已经发送KOBJ_REMOVE uevent消息
    unsigned int uevent_suppress:1;                         // 是否不通知uevent消息

};

Kset的结构体代码如下所示

struct kset {
    struct list_head list;                          // 列表，主要用于存储属于这个kset的kobject.
    spinlock_t list_lock;                           // 列表访问锁
    struct kobject kobj;                            // kobject kset也可以被当作一个kset
    const struct kset_uevent_ops *uevent_ops;       // kset uevent操作接口
} __randomize_layout;

从上方的结构中我们可以看到kset是一个用于存储kobject的容器，但是kset本身也是一个kobject.

思考

为什么kset中也需要一个kobject类型？

Linux内核模型中主要将设备与sysfs相结合，kset充当的更多的类型目录的职能，kobject更多的是文件的功能.

为什么在kobject中还需要提供一个parent指针？

上方的kset的管理职能更多的是面向用户访问的sysfs的文件职能，但是kobject在内核中需要有自己的管理结构，利用parent指针，构造kobject按层级访问的方式，能够有效的完成kobject的管理.

parent的管理方式带来了什么样的便利？

parent可以用于管理属于class的关系，后面的device和class的关系我们会详细描述

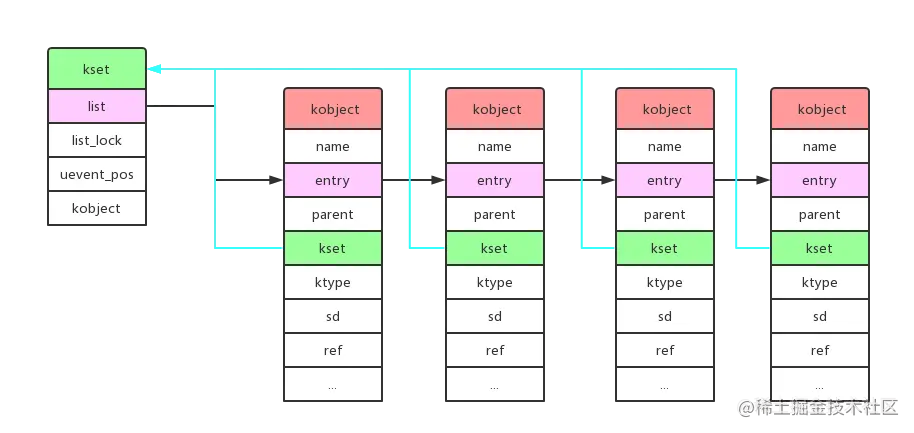

kobject 和kset模型结构如下所示

kset中有部分的uevent操作

struct kset_uevent_ops {
    int (* const filter)(struct kset *kset, struct kobject *kobj);
    const char *(* const name)(struct kset *kset, struct kobject *kobj);
    int (* const uevent)(struct kset *kset, struct kobject *kobj,
              struct kobj_uevent_env *env);
};

在进行uevent操作时，上方提供的函数接口可能会被执行

filter 主要用于过滤部分的kobject，不需要进行uevent操作的上报
name 将字符串传递给用户空间的热插拔程序处理
uevent 将用户空间需要的参数转换成环境变量

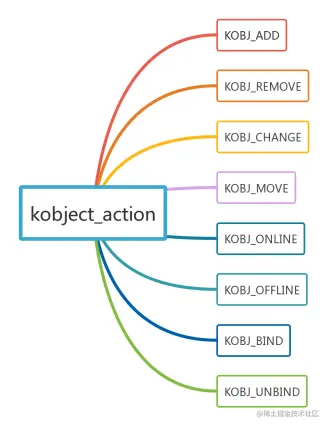

uevent的常见操作：

总线 class设备与驱动

参考文档: linux-kernel-labs.github.io/refs/pull/1…

核心代码driver/base分析 Linux下为什么需要设计出总线，设备与驱动这三者之间的一个抽象存在，目的是什么？

首先聊一下驱动与设备的分离，实际上这个是符合Unix设计原则中的机制与策略分离的原则，只不过这里的机制是指驱动，也就是提供的各种操作接口，策略就是指设备，也就是我们的各种操作设备，也就是各种被操作的实体(如寄存器，中断，内存地址等)。

为什么又引入了总线的概念？

抛开计算机的设计本来就有总线的概念，设备都是挂载在总线不同的总线上的，利用总线可以有效的将设备进行分类(但是针对目前的设计，需要引入总线的概念还是远远不用的，因为驱动和设备已经是可以逐一配对的)。这里又需要考虑到Linux的另外两种机制：1. 模块机制 2. 设备热插拔机制，因为模块机制允许驱动被后来加载，也就是设备可能已经挂载在系统上，但是由于没有驱动，设备无法运转，这时需要驱动与设备进行配对，配对完成后，驱动设备正常工作。热插拔机制是允许设备动态加载，本来驱动已经在系统中，设备后续加载后，需要驱动与设备进行配对，配对完成后，驱动设备正常工作。综上所述，那么需要管理者来管理系统中所有注册的驱动和设备，那么这个管理者正好又根据计算机的总线模型(设备都挂载在不同的总线下)对设备进行分类，有效的减少全局匹配驱动与设备的次数。

为什么需要加入class的设计？

参考上方的设计，目前已经满足了驱动的功能要求，但是目前的实现对用户不太友好，因为通常我们期望可以通过功能找到相关的设备，如我们期望找到硬盘时，我们并不关心硬盘下层是挂载在SATA，mSATA, m.2, PCIe的总线上，我们期望的是根据功能找到相关的设备，这时候class应运而出。正好与sysfs文件系统结合，给上层用户提供相关的操作接口。

为什么需要引入platform_bus和platform_device？

在操作系统中可能存在某些设备不是通过总线CPU相连，肯恩是直接挂载在某些GPIO(相当于一个pin脚)下，所以系统中会存在一些不存在总线的bus和设备。

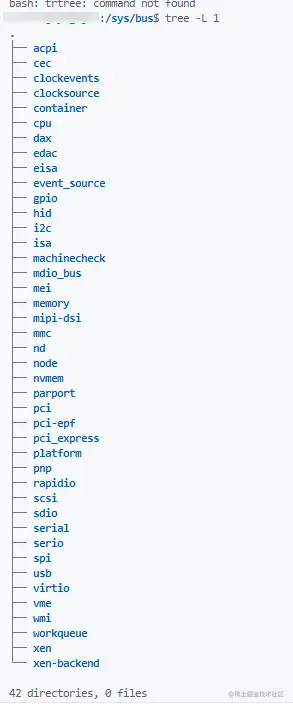

加入了总线的概念，那么我们了解一下系统中都有哪些总线，我们可以在/sys/bus目录下找到通过命令tree -L 1获取到以下信息

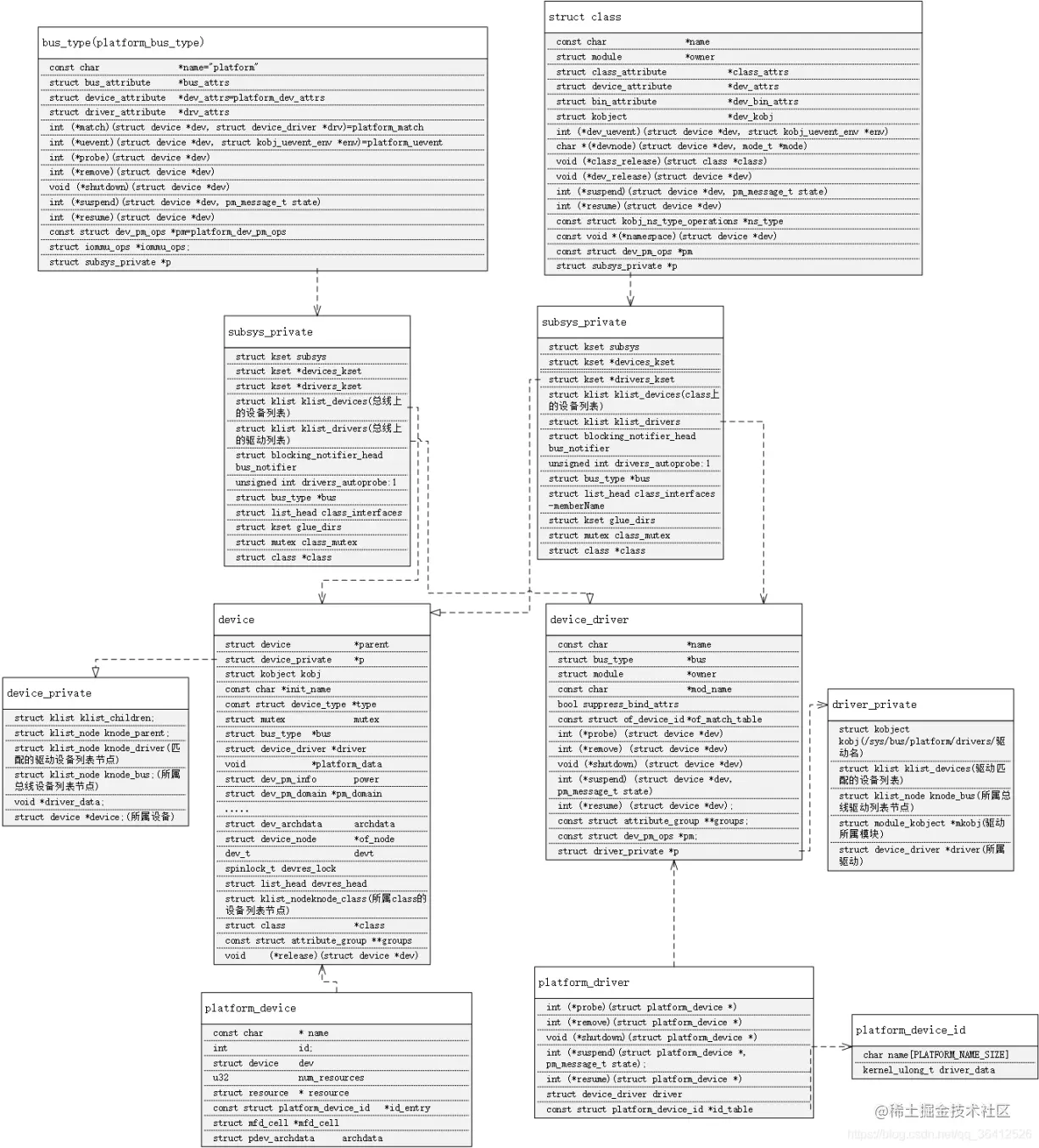

整体图如下，之前搜集的时候忘了是从哪位同仁中copy过来，如有侵权，请联系我删除。

Linux 设备驱动模型

简介

sysfs文件系统

kset and kobject

思考

总线 class设备与驱动
