年前突然发现Azure 和华为云这两个页面上都出现了3D地球，它是怎么实现的？来听听我们的约稿作者——鹏军同学的介绍，上一秒还是他的知识，下一秒就是你的了，快来get吧

一、需求背景

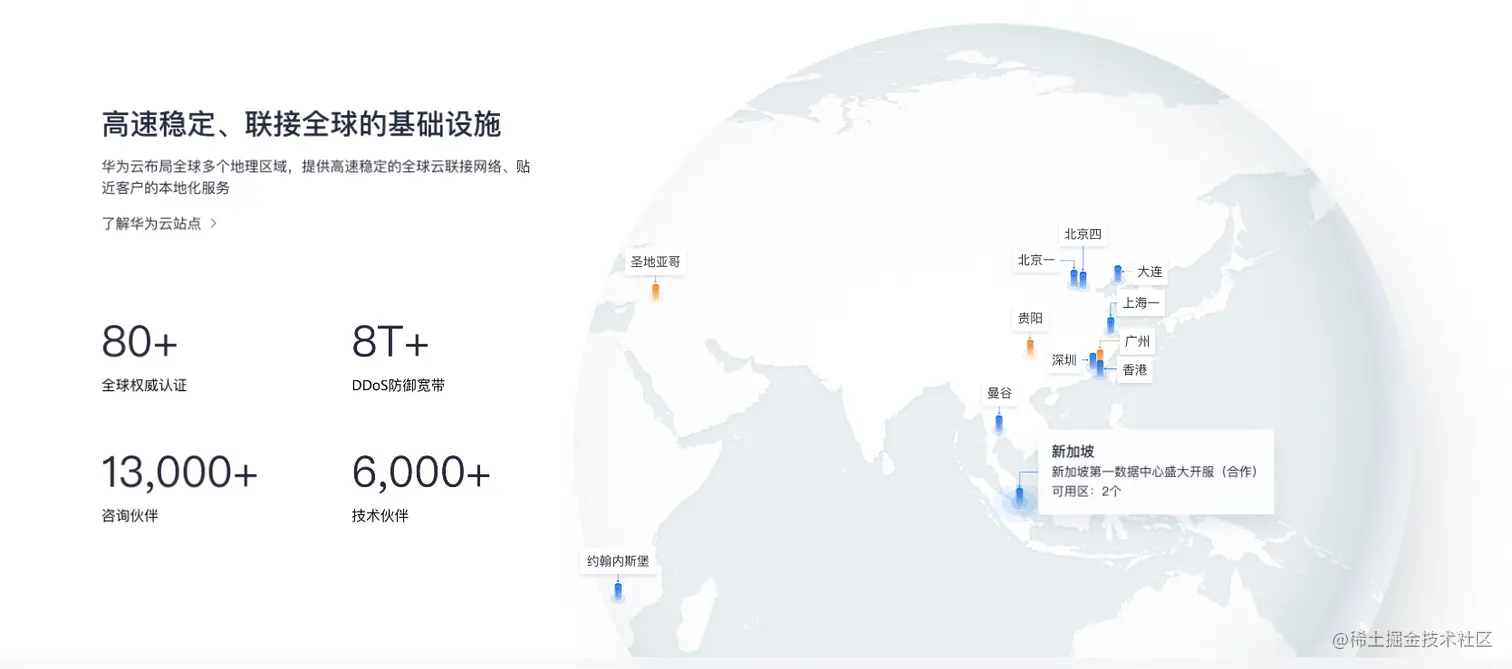

华为云官网首页全球站点楼层需要实现一个可交互的3D地球，这个地球具备以下几点功能：

球体能正常的展示世界地图
可自转，可拖动旋转，鼠标悬浮球体，球体停止自转
城市标记可悬浮交互，旋转到背面会隐藏
城市坐标内容可动态添加

我们用Three.js来开发

二、技术要点

通过Three.js基础可以知道，要实现这一效果，需要用到以下几点技术：

基本的几何体绘制与贴图
orbitControls相关的轨道控制交互
如何在3D场景中添加2D可交互dom
3D投影计算

其中3，4两点是本次需求的难点，我们一步步学习并实现相关功能。

2.1 球形几何体绘制与贴图

2.1.1 球形几何体

从上一章几何体一节可知，球体的绘制需要调用SphereGeometry（球体）这一函数：

const geometry = new THREE.SphereGeometry(1, 64, 64);
let material = new THREE.MeshBasicMaterial({
    color: 0xffffff,
    transparent: true,
});
let mesh = new THREE.Mesh(geometry, material);
this.scene.add(mesh);

老三样，非常简单：

创建几何体
创建材质
几何体+材质生成物体并加入场景

2.1.2 地球贴图

纹理贴图的具体API我们直接参考官方文档

const texture = new THREE.TextureLoader().load(
    this.$el.getAttribute('data-map') ||
    'https://res.hc-cdn.com/cpage-pep-home-page/2.0.10/images/global-site-3d/%E5%9C%B0%E5%9B%BE.jpg',
); // 创建纹理贴图
texture.anisotropy = 10;
const geometry = new THREE.SphereGeometry(1, 64, 64);
let material = new THREE.MeshBasicMaterial({
    color: 0xffffff,
    map: texture,
    transparent: true,
});

注意这个属性texture.anisotropy = 10，由于球体的表面是曲面，南极和北极会出现贴图拉伸而变模糊的情况，所以我们通过增加这两篇区域的像素来达到更清晰的效果，市面上大多数地球贴图都有这个毛病：

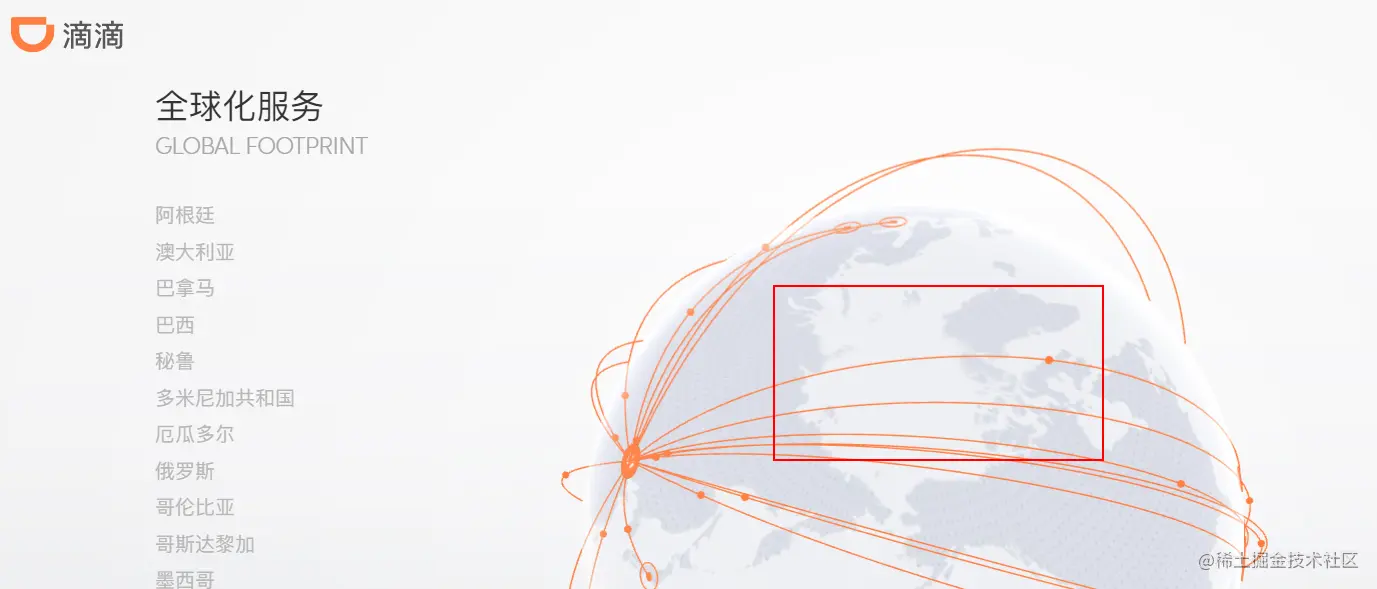

上图是滴滴官网首页的3d地球，就存在这个问题。

到这一步我们就完成了一个基本的地球绘制，先不急着看效果，我们把鼠标的拖动和自转也加上！

2.2 轨道控制

2.2.1 `OrbitControls`实现基本交互

轨道控制上节也学习过，我们就直接贴代码了：

// 初始化轨道控制器
this.controls = new OrbitControls(this.camera, this.renderer.domElement);
this.controls.enableZoom = false; // 禁止缩放
this.controls.enableDamping = true; // 增加阻尼感
this.controls.dampingFactor = 0.05; // 阻尼系数
this.controls.autoRotate = true;  // 轨道视角是否自转
this.controls.autoRotateSpeed = 0.1;// 自转速度
this.controls.enablePan = false;// 禁止平移

出了基础的new一个OrbitControls实例之外，我们增加了很多配置项，当然OrbitControls还支持许多其它配置，这个大家可以上官网查看文档

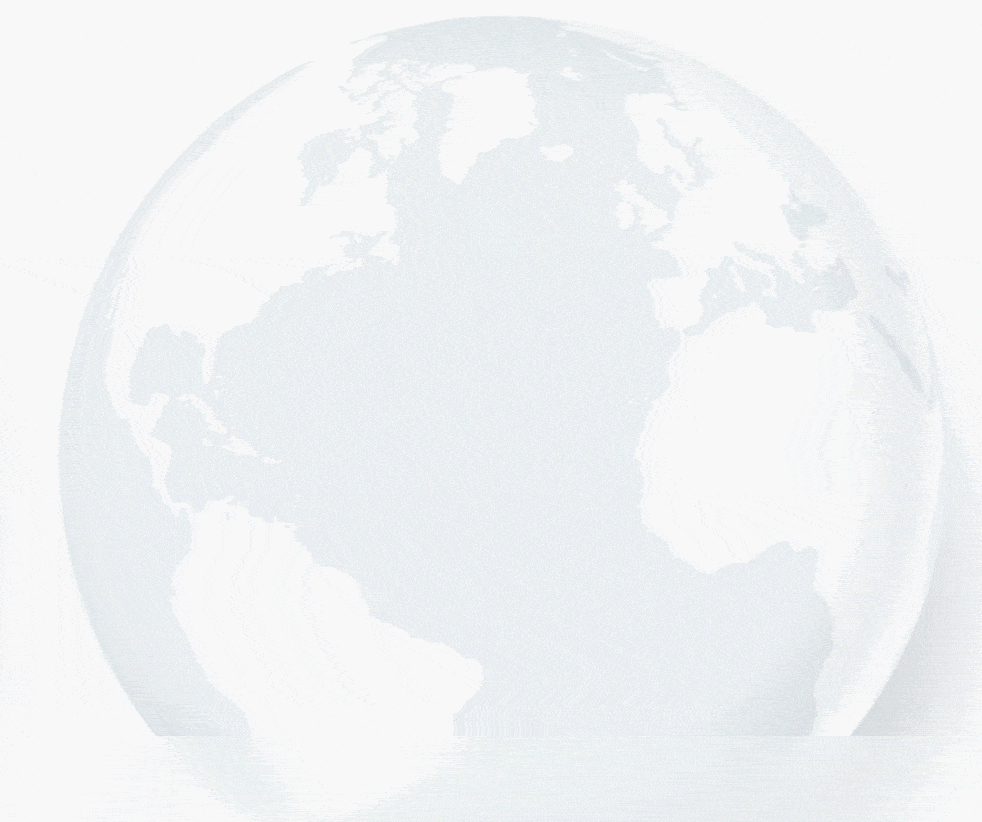

ok，到这里我就实现了很多网站上3D球体的效果了：


2.2.2 `Raycaster`实现悬浮响应

这个类用于进行raycasting（光线投射）。光线投射用于进行鼠标拾取（在三维空间中计算出鼠标移过了什么物体）。

public render() {
    this.controls.autoRotate = true;
    this.renderRequested = undefined;

    // 在Render函数中实时跟踪鼠标的位置以及摄像机位置
    this.raycaster.setFromCamera(this.mouse, this.camera);
    // intersectObjects函数会返回场景中被鼠标碰到的3d物体
    const intersects = this.raycaster.intersectObjects(this.scene.children);
    // 因为场景中的3D物体只有球体，所以只要有被碰到的3d物体，就是地球，此时把控制器自转关掉
    for (let i = 0; i < intersects.length; i++) {
        this.controls.autoRotate = false;
    }
    if (this.resizeRendererToDisplaySize(this.renderer)) {
        const canvas = this.renderer.domElement;
        this.camera.aspect = canvas.clientWidth / canvas.clientHeight;
        this.camera.updateProjectionMatrix();
    }
    this.controls.update();
    this.updateLabels();
    this.renderer.render(this.scene, this.camera);

    requestAnimationFrame(() => this.render());
}

2.3 创建城市DOM与3D投影计算

光是有一个光秃秃的地球不足以支撑官网的内容表达，我们需要赋予它足够的信息，就是一个个确定了位置的城市标签及其文字面板，城市的标签具体波浪的效果，这里其实涉及到技术选型了：

用3D平面几何体和文字几何体绘制

优点：自带3维场景投影，可以在城市转到背面后自动被遮住

缺点：动画效果实现麻烦；文字几何体生成极其耗费性能，加载时间慢
用canvas绘制

优点：性能耗费比1小

缺点：动画效果实现麻烦，投影需自己计算
用html绘制

优点：动画效果实现简单，性能耗费最低

缺点：3维投影关系需自己计算

最终我们选用了第三种：用html绘制，那最难的就是要搞定3维场景投影关系，实时计算每一个城市是否转到了地球后面，再用css做隐藏。

很幸运，我在外网找到了一篇关于这种绘制场景的文章：

从这个图我们就可以发现这里面的几何原理，算夹角！！ 。

球体的位置和摄像机的位置都是已知的，我们只需要知道每个城市的位置后，算出来两条线的夹角小于90°，那么label就一定是隐藏状态：

2.3.1 根据经纬度算坐标

参考此图能得出位置根据经纬度的算法：

y=OE=OD sin∠DOB
y=OE=OD sin⁡∠DOB
OB=OD cos∠DOB
OB=OD cos⁡∠DOB
z=OA=OB cos∠AOB
z=OA=OB cos⁡∠AOB
x=OC=OB sin∠AOB

对应到代码中就是：

function getPosition(longitude, latitude, radius) {
    var lg = THREE.Math.degToRad(longitude);
    var lt = THREE.Math.degToRad(latitude);
    var temp = radius * Math.cos(lt);
    var x = temp * Math.sin(lg);
    var y = radius * Math.sin(lt);
    var z = temp * Math.cos(lg);
    return {
        x: x,
        y: y,
        z: z
    }
}

可参考此文：blog.csdn.net/oneKnow/art…

2.3.2 计算夹角

得到了3个点的坐标自己就可以计算出夹角了：

// get a matrix that represents a relative orientation of the camera
normalMatrix.getNormalMatrix(camera.matrixWorldInverse);
// get the camera's position
camera.getWorldPosition(cameraPosition);
for (const countryInfo of countryInfos) {

...

// if the orientation is not facing us hide it.

if (dot > settings.maxVisibleDot) {
  elem.style.display = 'none';
  continue;
}

完整代码较长，就不贴了，详情可以查看文章

三、最终效果

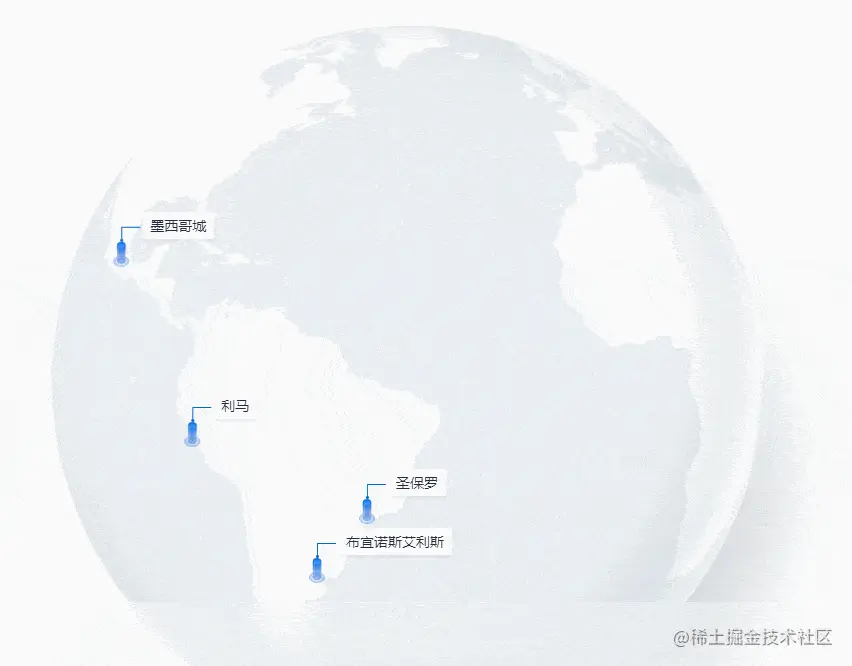

配上阴影与光晕等细节，我们最终实现了上图中的效果。

再回顾一下技术点：

Three.js 3D场景与几何体绘制
OrbitControls轨道控制
RayCaster光线投影
根据经纬度算3维坐标并通过夹角计算投影规则
