HMI-42-【节能模式】实现油量表和水温表
今天我来搞一下水温表和油量表。其实就是两个进度条。搞一下。
当前进度

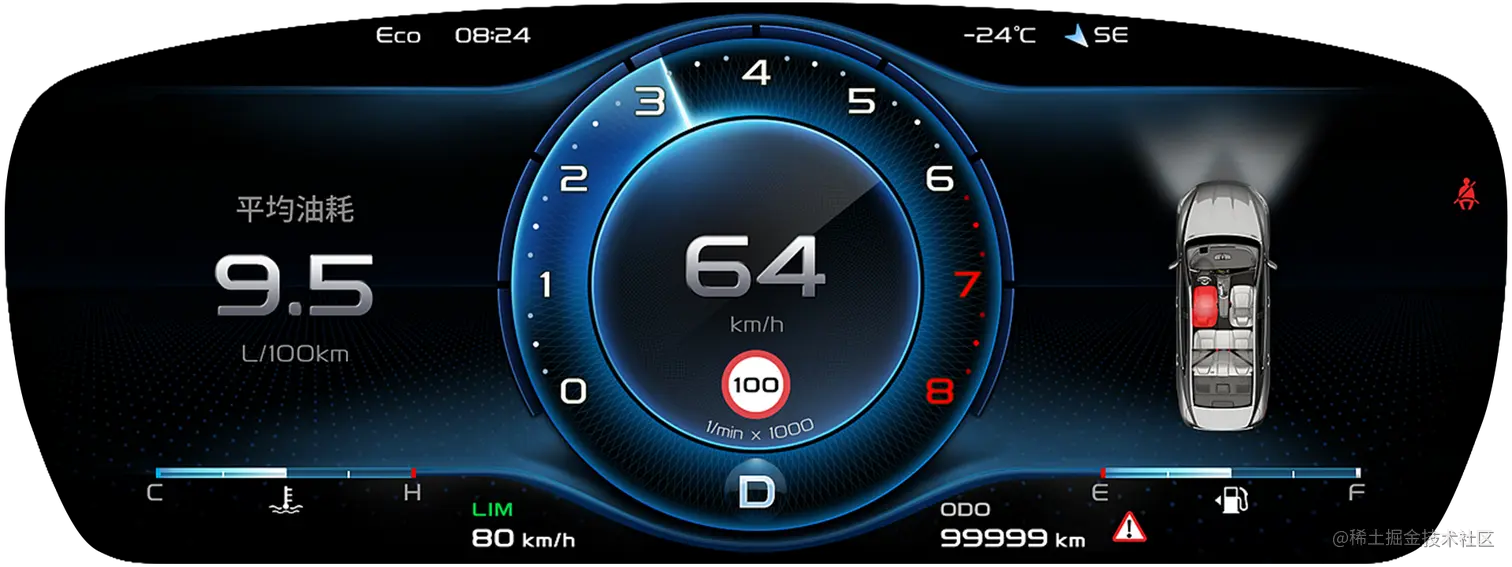

今天完成了油量表和水温表的实现。演示如下。当水温大于80 或油量小于10%时，对应的图标会变成红色。
关键字：
HIMI、QPainter、Qt、light、eco
布局
整体使用的就是label，和在label上绘制。没有其他含量的东西。直接上代码吧
void MD_Economic::draw_water(int temp)
{
QPainter painter(ui->label_water_pointer);
painter.drawPixmap(0,0,3.2*temp,13,QPixmap(":/Economic/Resources/MeterDisplay/Economic/water_pointer.png"));
}
void MD_Economic::draw_Oil(int temp)
{
QPainter painter(ui->label_oil_pointer);
painter.drawPixmap(0,0,3.23*temp,13,QPixmap(":/Economic/Resources/MeterDisplay/Economic/water_pointer.png"));
}
控制代码：
void MD_Economic::EngineTemperatur(int temperature)
{
mWater = temperature;
if(mWater> 80)
ui->label_water_warning->show();
else
ui->label_water_warning->hide();
update();
}
void MD_Economic::setOilMass(int mass)
{
mOil = mass;
if(mOil < 10)
ui->label_oil_warning->show();
else
ui->label_oil_warning->hide();
update();
}
第二阶段成果展示
目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。展示如下：
[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 2.0)]
第一阶段成果展示
目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：
[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 1.0))]
说明：
本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。
设计图的所有权和解释权都归吉利汽车所有。
本项目所有资源文件均有**打不死的小海**复刻制作。
本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。
本项目仅限学习交流、禁止商业使用。
