- 大概1998年，妈妈花了重金给买的奔腾II 266MHz，这个视频我也说了。
- 20xx年，我自己组装的i7 7700k玩模拟飞行用。
其实我一共就拥有过这两台像样的Intel平台电脑。其实我一直感觉我不懂Intel平台，但是基于IA-32的操作系统，我也写出来了，其实自己知道，里面很多的代码都是建立在Intel的老平台兼容性上的，而新的CPU特性并没有用出来，而且其实我也不懂。
这次复活操作系统代码，再次燃起了我的激情，我决定把Intel平台知识整理一下。主要是解决我心中的困惑，尤其是和我手中玩过的单片机，STM8S/L，STM32，进行一个对比。

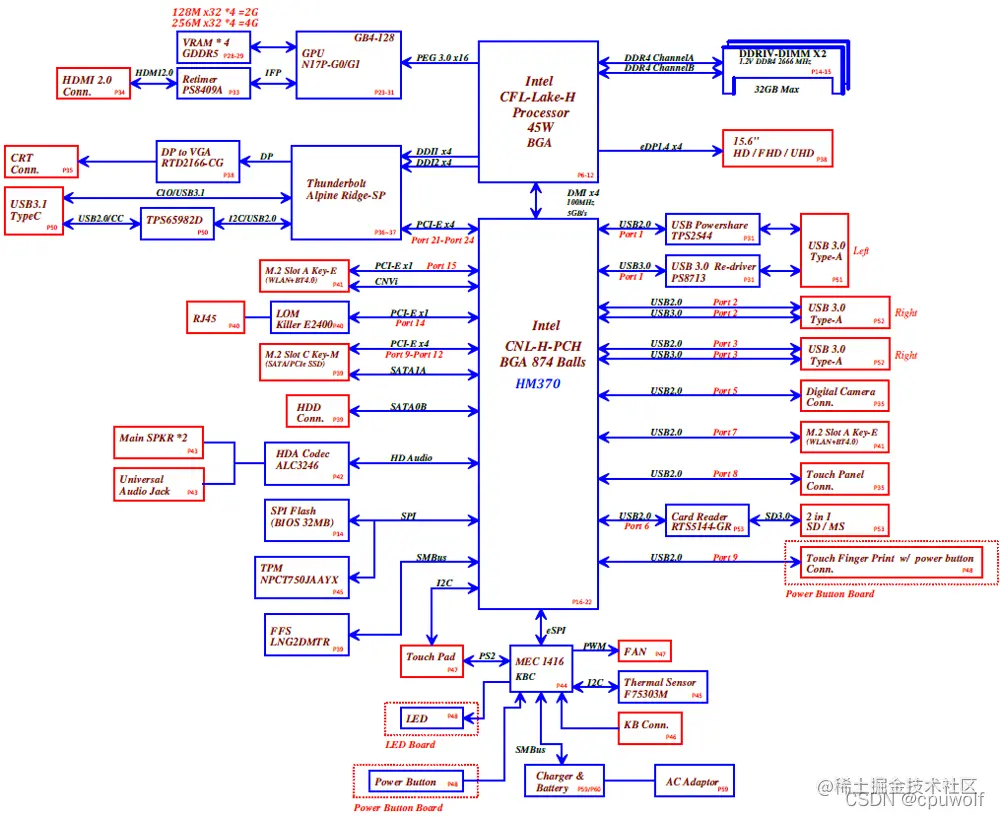

玩驱动，怎么能没有原理图。找到一个看笔记本主板原理图的，虽然这里的平台CFL，CNL都很老，但是相对于我脑中装的对Intel的理解，这绝对是很先进的图纸。
www.laptop-schematics.com/view/12007/
对于玩过单片机的小伙伴，其实各种控制器芯片控制各种外设，这个方面Intel平台和单片机。USB，SATA，HD Audio这些都好理解，我就不做过多解释。简单说就是一回事。
那Intel平台和单片机的最大区别到底是什么？我先把不重要的信息全部掉，简化才能抓住重点。

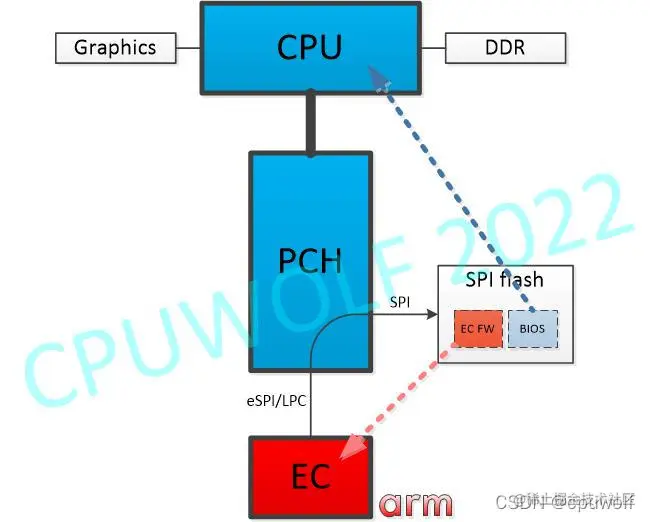

Intel双芯片方案CPU+PCH
这里虽然有两个芯片，但是并没有两个脑袋：
- 只有CPU是有运算核心的。超高速设备DDR和显卡，都直接在CPU这颗上
- PCH简单理解为外设桥接芯片
双脑袋方案CPU+EC
- IA CPU里面是有运算单元的
- EC（Embedded Controller），如上图的MEC1416，就是Microchip家的ARM芯片
双脑袋方案就需要两套Boot ROM
按照单片机的常识理解，既然有两个运算单元，那么就一定需要两套启动代码，你猜对了。其实这里不算是ROM，一般情况改不了，就定义为ROM
- BIOS/UEFI这套代码是直接运行在IA核上的，存储在外部的SPI flash芯片上
- EC的固件FW，也是运行在外部存储SPI flash芯片上
双脑袋共享存储SPI Flash
这也是Intel奇葩的地方，也可说是牛逼的地方。两个脑袋芯片通过共享SPI访问外部SPI flash。
按照传统设计，肯定是EC外接一个flash, PCH外接一个flash。结果这里人家共享存储。

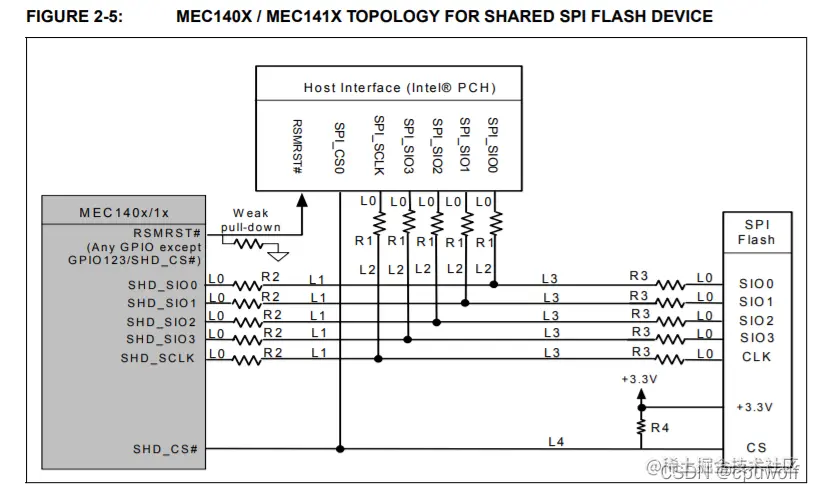

从microchip的应用文档里找到了一幅图，可以说明PCH和EC到底如何共享SPI Flash
ww1.microchip.com/downloads/e…
以上这些才是真正和常识情况下的嵌入式系统最外层的区别。至于芯片内的细节，那就更多了。一次就说一点，下次继续
