etcd基础架构
etcd最初的目标是作为一个提供键值存储的服务。存储服务的配置信息必然要高可用，不然会导致集群无法变更、影响副本从而导致影响用户层面，所以要分布式存储。而分布式就会导致多节点的数据一致性问题，所以引入共识算法Raft。
数据模型（存储引擎）采用B-tree和blotdb实现了一个MVCC数据库，通过扁平的kv提供可靠的事务、多key原子更新，且基于blotdb持久化，降低了etcd内存占用。
etcd读写流程
客户端发起请求：etcdctl解析参数，通过clientv3库对象使用KVServer模块的API来访问server。通过Round-robin轮询的负载均衡选择一个etcdserver接口长连接，然后调用Range RPC方法，基于gRPC协议向server发送请求。Server中有拦截器+hook实现流量日志、行为检查等。请求到达，server根据Servicename和RPC Method将请求转发到对应的handler实现，handler会把拦截器串联执行，然后再执行请求。

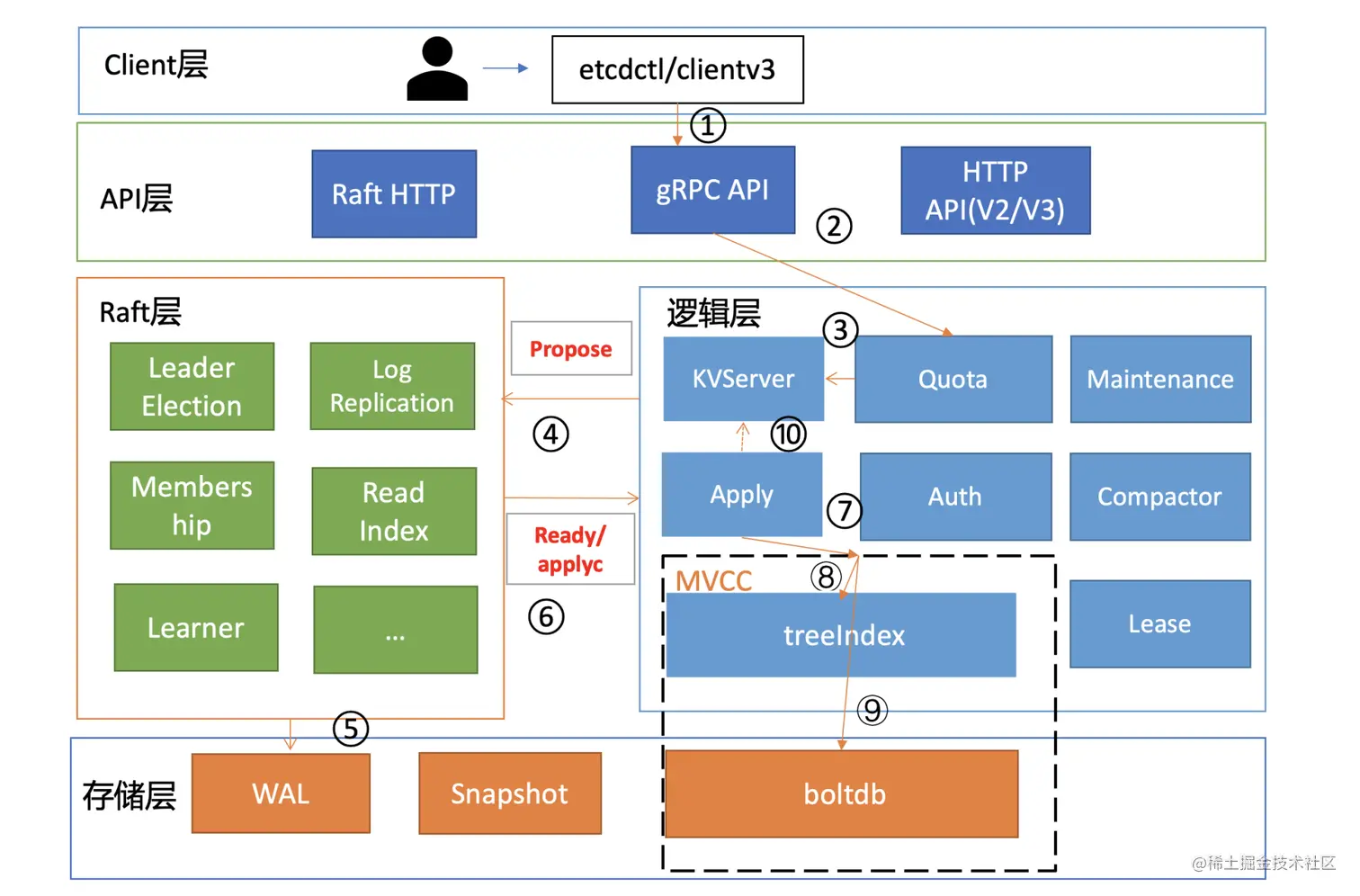

写流程：
客户端的请求经过gRPC拦截器，经过Quota配额模块判断文件大小是否超过配额，然后进入KVServer模块。Server模块会进行限速/鉴权/大包判断避免雪崩，然后KVServer模块会为这个请求生成一个唯一ID，并与消息通知channel关联，然后向Raft模块提交一个put提案（Server会等待写入结果并通过channel返回，若超过timeout则会报错）。此提案会被Leader节点通过RaftHTTP网络模块转发给多个节点，Follower节点持久化日志条目。Leader节点还会从raft模块获取已提交的日志条目广播给集群，同时把Leader信息持久化到WAL日志，保证集群一致性、可恢复性，传递给Apply模块生成快照，然后通过MVCC模块执行提案，MVCC中存储版本号树与kv数据（实现为boltdb）。MVCC多版本控制对应版本号，所以要保证版本号幂等性、数据操作与版本号更新原子性，所以我们用Raft日志条目中的index字段来去重等（外部唯一自增ID，同boldb中的key），然后etcd将value和版本号等信息序列化成二进制数据，顺序写入并提交事务（也不是直接提交，而是通过合并 + 异步定时机制来批量提交，提高吞吐量）。更新状态机。
线性读：通过ReadIndex机制保证一致性读取。集群收到读请求后，会先去Leader获取“最新已提交索引”，此时Leader会为防止脑裂而发送心跳，半数确认后返回“committed index”给处理读请求的子节点。子节点则会等待“committed index”，然后与自己的“状态机已应用索引”比较，直至子节点索引赶上Leader后，才会允许访问数据。 赶上后，就会与状态机中的MVCC模块交互。etcd通过内存B tree 和 基于内存B+ tree的kv键值库boltdb来实现MVCC，通过存储递增版本号-kv信息来实现版本控制（B树存储版本号，B+树存储version-kv） （默认线性读，若使用串行读则不会经过Raft层和逻辑层。早起etcd3.0读请求是走Raft保证一致性，Raft log read依赖磁盘IO，性能不如ReadIndex）
Raft算法
Lease租约：

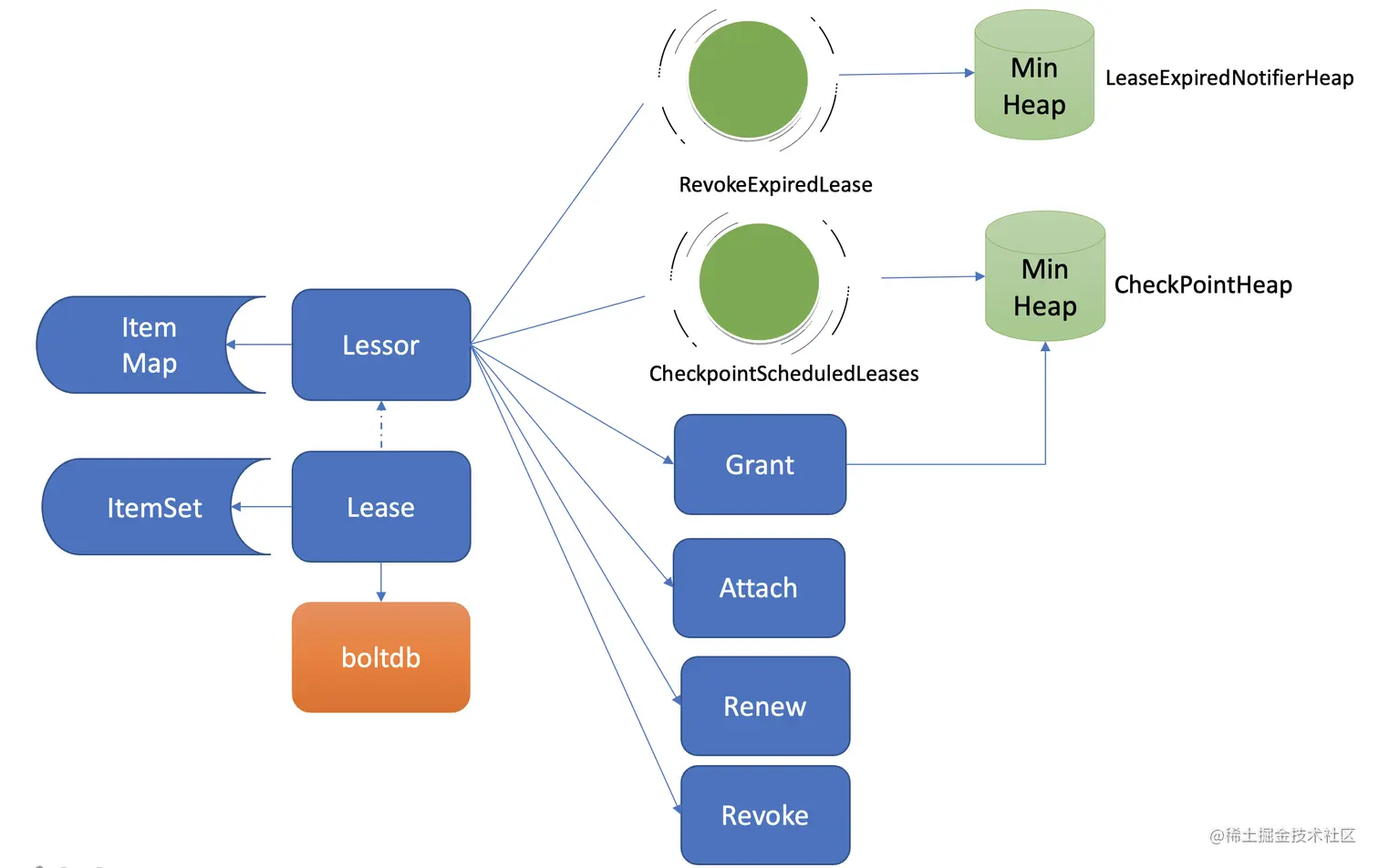

Lease模块架构：
它通过Lessor模块提供的API来进行创建Lease/撤销Lease/续期，然后再通过Grant接口把Lease存在内存的ItemMap中，还会持久化到boltdb中。KV模块的API提供了--lease参数，用于关联内存中的Lease和key。关联是MVCC起作用，而MVCC在持久化存储kv时，保存在boltdb中的value是一个kv结构体，包含关联的LeaseID，所以不怕etcd重启后内存中的关联消失。
续期：节点主动向协调服务上报健康状态，Lease模块保证在约定的TTL内，etcd server不会删除它关联的k-v。而我们续期的TTL不能过长也不能过短，过长导致无法及时删除，影响锁的可用性；过短导致Lease频繁被请求创建，etcd无法支持大规模的Lease数量。所以我们可以把TTL属性保持在Lease上面，可以做到Lease复用，而且使用gRPC进行多路复用，一个连接可以同时支持多个Lease续期。
过期删除：Leader节点负责在Lease模块中按照TTL维护了一个最小堆，然后Lessor每隔500ms进行一次检查，把过期的元素加入淘汰列表，然后Leader会把过期的LeaseID保存在一个channel中，server会定期从channel中获取ID并发起revoke请求，通过Raft Log传递给Follower节点。
Watch
MVCC
etcd在每次修改key时会生成一个全局递增的版本号，然后通过B-tree保存用户key与版本号之间的关系，再以版本号-用户kv作为键值对保存到boltdb中（用户kv由用户key、value、create_revision、mod_revision、version、lease组成）。
事务
Apply模块执行事务操作，进行 if-then/else完成事务操作。若在写操作只是写入内存但还没持久化时出错回滚，则会重放WAL日志条目，保证原子性；若在MVCC写事务完成、server响应完成、boltdb事务提交goroutine，但事务批量持久化入磁盘时发生crash
etcd分布式锁
分布式锁要满足安全性、互斥性、活性、可用性。 互斥性：我们可以通过etcd的事务机制来进行判断获取锁（互斥表现为IF判断key的mod_revision和create_revision是否相同），通过判断client是否成功创建一个固定的key，来获取分布式锁（即key的create_revision = 0），若多个client同时写入则比较revision，最小的client成功获取锁；或者通过多个client创建prefix相同，但名称不同的key，key的创建版本号小就是获取锁成功的client。 安全性：etcd基于Raft共识算法实现，写请求已经经过集群多数节点确认，即保证了持久化成功，不会出现Redis中主备异步复制导致的数据丢失，具备高可靠和强一致存储。 活性（避免死锁）：Lease活性检测机制，通过心跳机制+自动释放，来解决crash故障、集群网络隔离引发的死锁问题，当超过Lease TTL时，锁会被自动释放。 可用性：etcd的watch特性提供高效的数据监听能力。client获取锁失败时，会各自监听prefix相同且revision比自己小的key，它释放锁后自己才有机会获取锁；client收到Watch Delete事件后，可以快速判断自己是否有资格获取锁，减少了锁的不可用时间。
